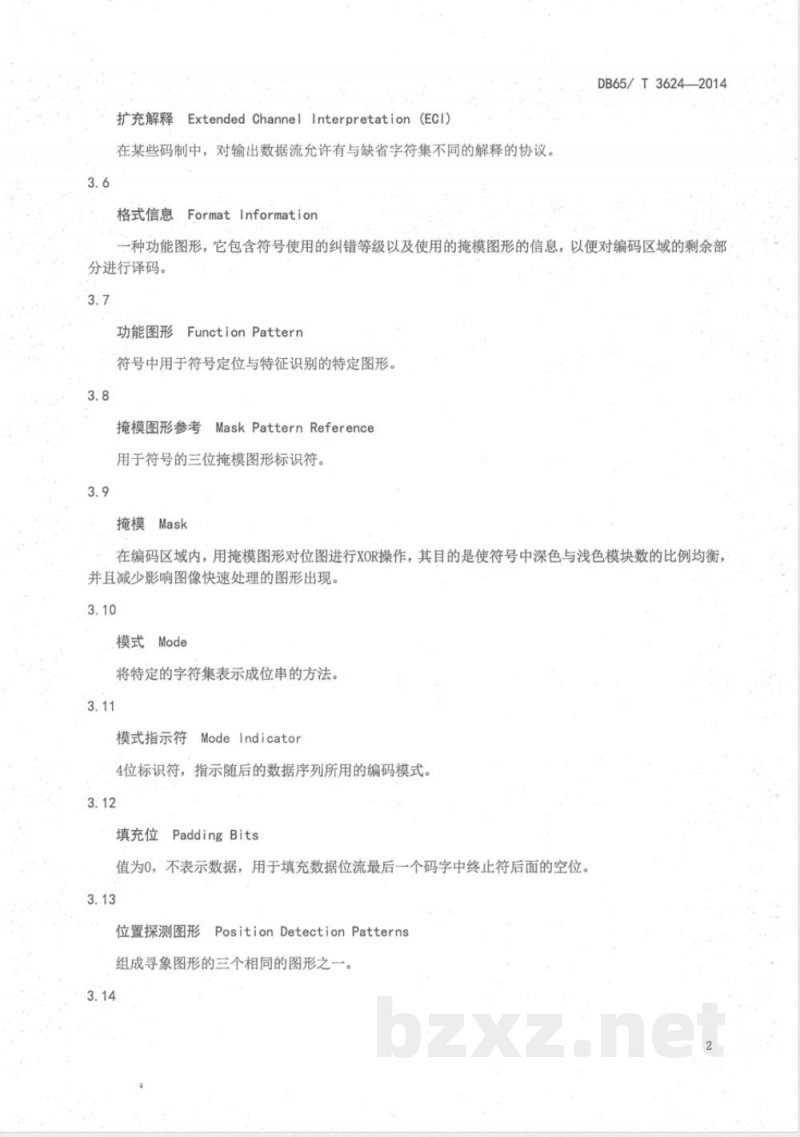

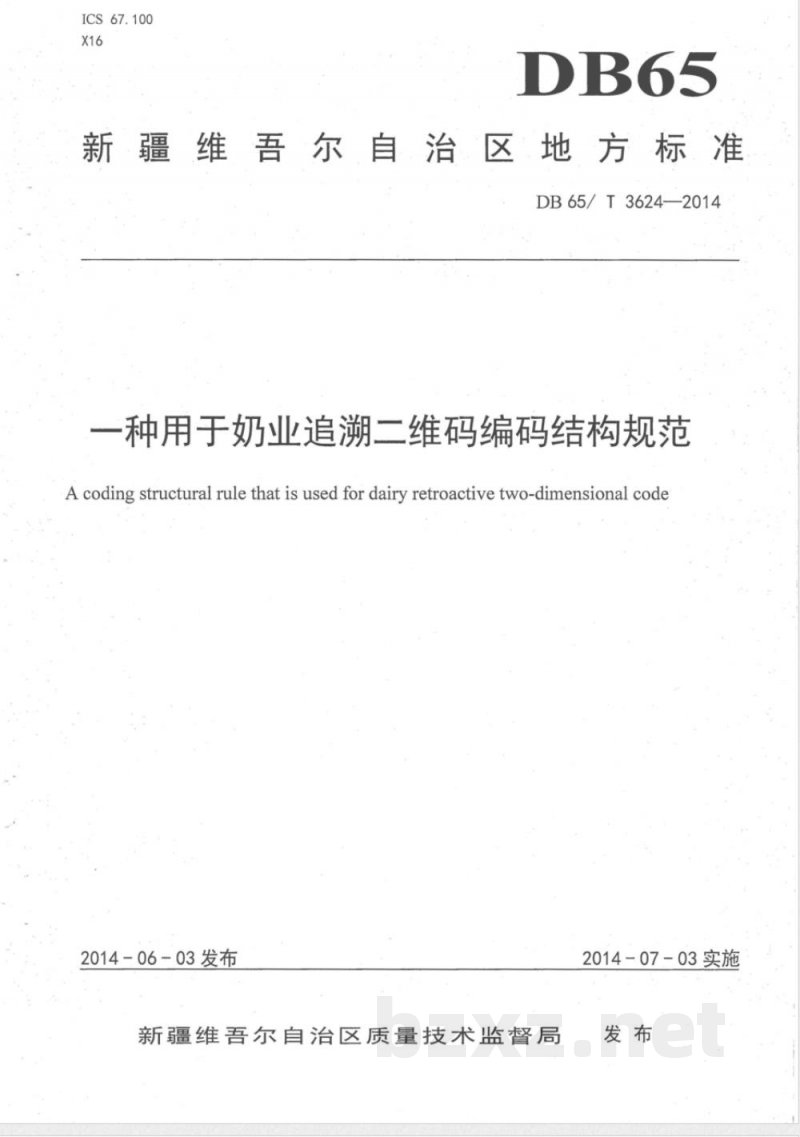

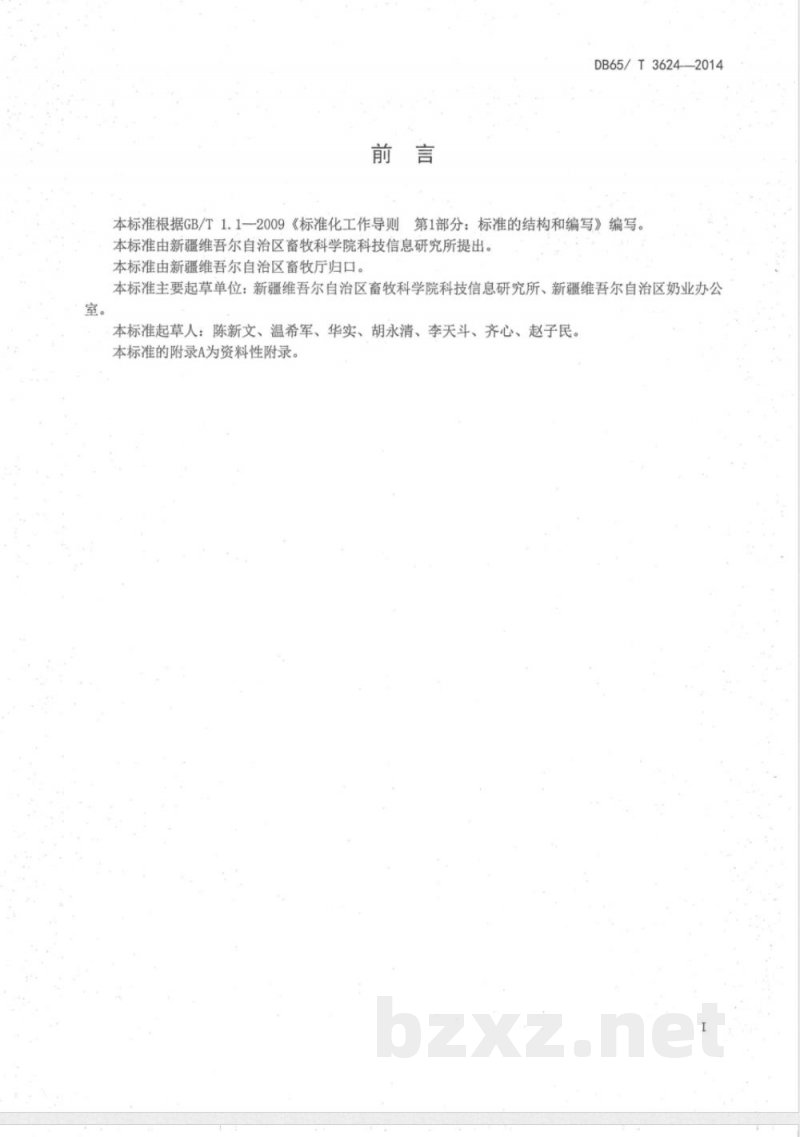

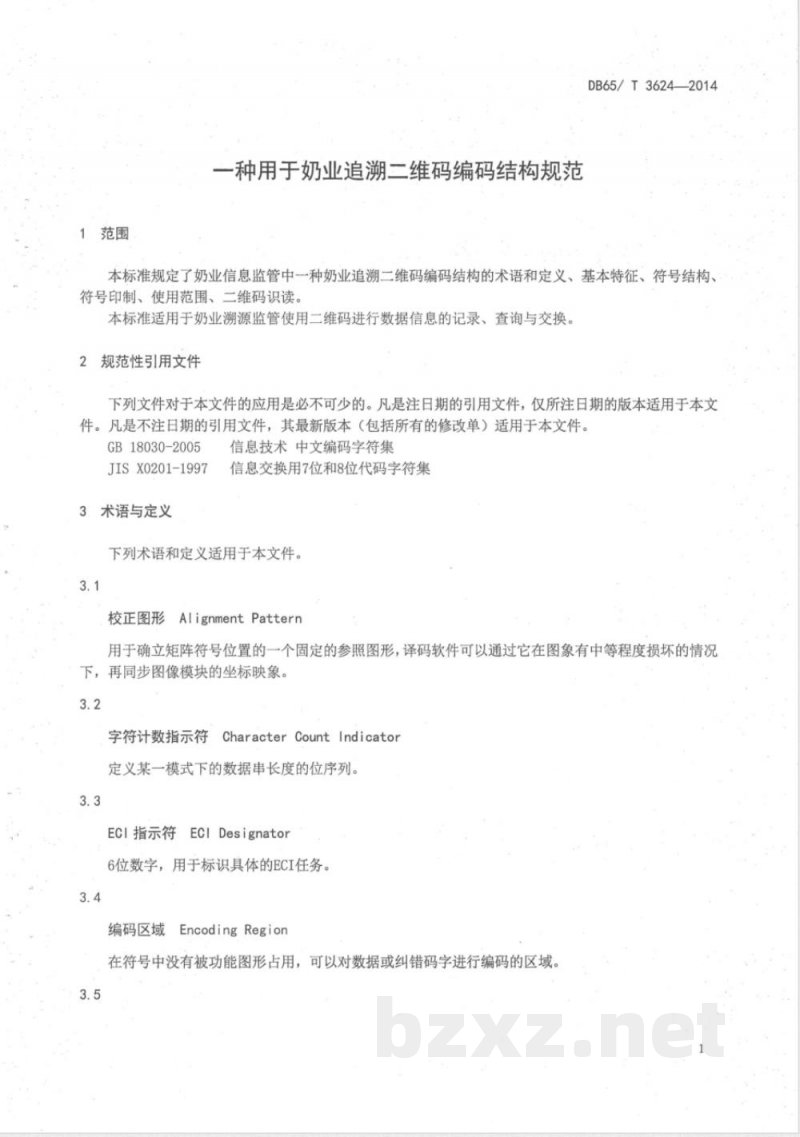

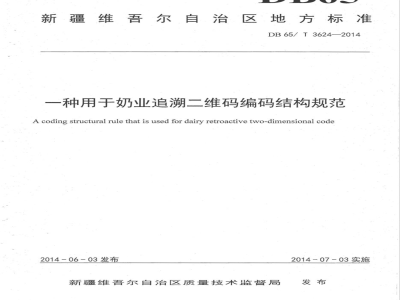

ICS 67.100 X16 DB65 新疆维吾尔自治区地方标准 DB65/T3624—2014 一种用于奶业追溯二维码编码结构规范 Acoding structural rule that is used for dairy retroactive two-dimensional code 2014-06-03 发布 新疆维吾尔自治区质量技术监督局 2014-07-03 实施 前言 本标准根据 GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》编写。本标准由新疆维吾尔自治区畜牧科学院科技信息研究所提出，由新疆维吾尔自治区畜牧厅归口。主要起草单位为新疆维吾尔自治区畜牧科学院科技信息研究所和新疆维吾尔自治区奶业办公。本标准起草人包括陈新文、温希军、华实、胡永清、李天斗、齐心、赵子民。本标准附录A为资料性附录。 1 范围 本标准规定了奶业信息监管中奶业追溯二维码编码结构的术语和定义、基本特征、符号结构、符号印制、使用范围及二维码识读方法。本标准适用于奶业溯源监管中使用二维码进行数据信息的记录、查询与交换。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。注日期的引用文件，仅适用于所注日期版本。不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。GB18030-2005，JIS X0201-1997。 3 术语与定义 下列术语和定义适用于本文件： 3.1 校正图形 Alignment Pattern：用于确立矩阵符号位置的固定参照图形，译码软件可在图像中等损坏情况下同步图像模块坐标。 3.2 字符计数指示符 Character Count Indicator：定义某一模式下的数据串长度的位序列。 3.3 ECI指示符 ECI Designator：6位数字，用于标识具体的ECI任务。 3.4 编码区域 Encoding Region：符号中未被功能图形占用，可对数据或纠错码字进行编码的区域。 3.5 扩充解释 Extended Channel Interpretation (ECI)：在某些码制中允许对输出数据流进行不同于缺省字符集的解释。 3.6 格式信息 Format Information：功能图形，包含符号使用的纠错等级及掩模图形信息，用于译码编码区域的剩余部分。 3.7 功能图形 Function Pattern：用于符号定位与特征识别的特定图形。 3.8 掩模图形参考 Mask Pattern Reference：符号的三位掩模图形标识符。 3.9 掩模 Mask：在编码区域内，用掩模图形对位图进行XOR操作，使深浅色模块比例均衡，减少影响图像快速处理的图形。 3.10 模式 Mode：将特定字符集表示成位串的方法。 3.11 模式指示符 Mode Indicator：4位标识符，指示随后的数据序列所用编码模式。 3.12 填充位 Padding Bits：值为0，不表示数据，用于填充数据位流最后一个码字中终止符后的空位。 3.13 位置探测图形 Position Detection Patterns：组成寻象图形的三个相同图形之一。 3.14 剩余位 The Remaining Bits：值为0，不表示数据，当编码区域不能被8位码字正好填满时，用于填充最后一个码字后的空位。 3.15 剩余码字 The Remaining Codewords：填充码字，当数据码字和纠错码字不能正好填满符号容量时，用于填充空码字位置，紧跟在最后一个纠错码字之后。 3.16 段 Segment：以同一ECI或编码模式编码的数据序列。 3.17 分隔符 Delimiter：全部由浅色模块组成的功能图形，宽度为一个模块，用于将位置探测图形与符号其余部分分开。 3.18 终止符 Terminator：用于结束表示数据位流的位图0000。 3.19 定位图形 Positioning Graphics：深浅色模块交错的图形，便于确定符号模块坐标。 4 基本特征 4.1 编码字符集 4.1.1 数字型数据：数字0～9。 4.1.2 字母数字型数据：数字0～9，大写字母A～Z，以及9个其他字符：空格、$、%、*、+、-、:、/、:。 4.1.3 8位字节型数据：与JIS X0201一致的JIS 8位字符集（拉丁和假名）。 4.1.4 中国汉字字符：与GB18030字符集一致。
