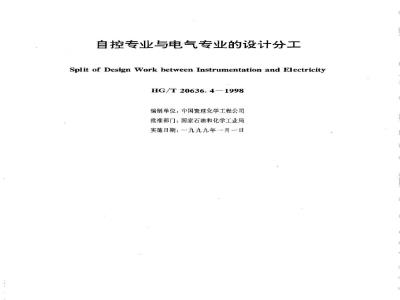

自控专业与电气专业的设计分工Split of Design Work between Instrumentation and ElectricityHG/T20636.4-1998
编制单位：中国寰球化学工程公司批准部门：国家石油和化学工业局实施日期：一九九九年一月一日标准换肤网w.bz80so.cm各类标准行业资科免费下载编制人：
张振基
审核人：
王熙明
严邦明
吉荣高
宋孝先
标准换肤网
Go.cm1总则
1.0.1本规定明确了自控专业与电气专业之间的设计分工，协调好专业间的工作，以提高设计质量，保证设计进度。1.0.2本规定适用于自控专业在工程设计中与电气专业之间的设计分工1.0.3在执行本规定时，尚应符合国家现行有关标准的规定。43
标准换获网
2仪表电源
仪表用380/220和110V交流电源，由电气专业设计，自控专业提出设计条2.0.1
件。电气专业负责将电源电缆送至仪表供电箱（柜）的接线端子，包括控制室、分析器室、就地仪表盘或双方商定的地方。低于110V的交流电源由自控专业设计。2.0.2仪表用100V及以上的直流电源由自控专业提出设计条件，电气专业负责设计。低于100V的直流电源由自控专业设计。2.0.3仪表用不中断电源（UPS)，可由电气专业设计，自控专业提出设计条件。由仪表系统成套带来的UPS，由自控专业设计。44
标准换网
80so.c各类标准行业资科免费下载3联锁系统
3.0.1联锁系统的发信端是工艺参数（流量、液位、压力、温度、组份等），执行端是仪表设备（控制阀等）时，则联锁系统由自控专业设计。3.0.2联锁系统的发信端是电气参数（电压、电流、功率、功率因数、电机运行状态、电源状态等），执行端是电气设备（如电机）时，则联锁系统由电气专业设计。3.0.3联锁系统的发信端是电气参数，执行端是仪表设备时，则联锁系统由自控专业设计。电气专业提供无源接点，其容量和通断状态应满足自控专业要求。3.0.4联锁系统的发信端是工艺参数，执行端是电气设备时，则联锁系统由自控专业设计。自控专业向电气专业提供无源接点，其容量和通断状态应满足电气专业要求。高于220V的电压串入自控专业的接点时，电气专业应提供隔离继电器。3.0.5自控专业与电气专业之间用于联锁系统的电缆，原则上采用“发送制”，即由提供接点的一方负责电缆的设计，采购和敷设，将电缆送至接收方的端子箱，并提供电缆编号，接收方则提供端子编号。3.0.6控制室与马达控制中心(MCC）之间的联锁系统电缆，考虑到设计的合理性和经济性，全部电缆由电气专业负责设计、采购和敷设，并将电缆送至控制室内I/O端子柜或编组柜。电缆在控制室内的敷设路径，电气专业应与自控专业协商。45
标准换损肉w.bzBoao.cca4仪表接地系统
4.0.1现场仪表（包括用电仪表、接线箱、电缆桥架、电缆保护管、铠装电缆等)的保护接地，其接地体和接地网干线由电气专业设计。现场仪表到就近的接地网之间的接地线由自控专业设计。控制室（包括分析器室)的保护接地，由自控专业提出接地板位置及接地干线入口位置，电气专业将接地干线引至保护接地板。4.0.2工作接地包括屏蔽接地、本安接地、DCS和计算机的系统接地。工作接地的接地体和接地干线由电气专业设计，自控专业提出设计条件，包括接地体的设置（即单独设置还是合并设置)以及对接地电阻的要求等。有问题时由双方协商解决。46
标准换换肉
zBoo.co5共用操作盘（台）
5.0.1·当电气设备和仪表设备混合安装在共用的操作盘（台)上时，应视其设备的多少以多的一方为主，另一方应向为主的一方提出盘上设备、器件的型号、外形尺寸、开孔尺寸、原理图和接线草图，由为主的一方负责盘面布置和背面接线，并负责共用盘的采购和安装，共用盘的电缆由盘上安装设备的各方分别设计、供货和敷设（以端子为界)。wwW.bzxz.Net
5.0.2当电气盘和仪表盘同室安装时，双方应协调盘的尺寸、涂色和排列方式，使其保持相同的风格。
标准换换肉
2B0go0.cn6.0.1
6信号转换与照明、伴热电源
凡需要送往控制室由自控专业负责进行监视的电气参数（电压、电流、功率等），必须由电气专业采用电量变送器将其转换为标准信号（如4～20mA）后送往控制室。
6.0.2现场仪表、就地盘等需要局部照明时，须由自控专业向电气专业提出设计条件，电气专业负责设计。
6.0.3当仪表采用电伴热时，仪表保温箱和测量管路的电伴热由自控专业设计，并向电气专业提出伴热的供电要求。伴热电源由电气专业设计，电气专业将电源电缆送至自控专业的现场供电箱。
标准换换肉w.bzBoo.co
