原标准号HG 4-859-1981 HG 3322-1981 硫化橡胶定伸永久变形的测定方法(模数测定器法) HG3322-1981 标准下载解压密码：www.bzxz.net

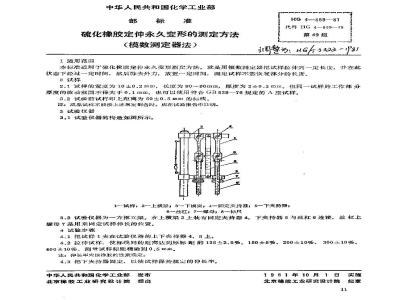

中华人民共和国化学工业部
硫化橡胶定伸永久变形的测定方法（模数测定器法）
1适用范
HG4-859—81
代养 HG 4-859-76
第49组
调为: μGh33 8/
本标准适用于硫化橡胶定仲永久变形测定方法。就是用模数测定器把试样拉仲到一定长度，并在此状态下经过一定时间，然后除去外力，放暨一定时间，测定试样不能恢复部分的长度。2试样
2.1试样的宽度为10±0.2mm，长度为80～~90mm，厚度为2±0.3mm。但同一试样的工作部分厚度的波动范不得大于0.1mm。也可以使用符合GB528—76规定的A型试样。2.2试验前试样印.七距离为50士0.5mm的标线。注，成品试样不能按上遂规定制备时，应在试验报告中注明。3试验仪器
3.1试验仪器的构造如图所示。
1—试样2—上横梁，3—下横梁，4—固定夹持器，5—下夹持器，6-丝杠7一螺母8标尺
3.2试验仪器为一方框立架。在上横梁2上装有固定买持器4，下夹持器5与丝杠6连接，丝杠上骤母了是用来固定试样长的位置。4试验步骤
4.1把试样1光在试验仪器的上下夹持器4、5上，4.2拉仰试样，使标线间的距离到原标距的125±2.5%、150土5%、200土10%、300主10%、400±10%，测量试样标距精确到0.5mm，注，伸长率应按橡胶的性质确定。4.3把下夹持器固定，以使试样保持规定的仲长率。中华人民共和国化学工业部发布北京橡胶工业研究设计院提出
1981年10月1日实施
北京橡胶工业研究设计院起草
共2页第2页
HG 4—859-81
4.4试样在拉仲状态保舒15分钟、24小时、72小时。4.5从爽持器F取下试样，平放于试验台上，拉仲15分钟的试样忧复5分钟，拉伸24小时、72小时的试样恢复30分。测量试样标距精猫到0.1mm。5试验结果
5.1用原标距的百分数表示的永久变形日（%）按下式计算：0-- /_/-×100
武中，L
一试样的原标距，mm；
L1停放 G分钾、30 分钟时试样的标距，mm。5.2用仲长的百分数表示的永久变形0°（%），按下式计算：L.—L.
2—Lo
式中：L。试样的原标距，mm；
L1一停放5分钟、30分钟时试样的标距，mmL2--试样在拉伸状态下的标距，m1。100
5.3代表同一试样性能的试样数量不应少于三个，取其算术平均值。6试验报告
试验报光应包括妞下内容：
a。平均永久变形；
b.试样规格；
c．试样仲长率及拉仲时间；此内容来自标准下载网
d。试验温度。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
