HG 20559.6-1993 管道仪表流程图隔热、保温、防火和隔声代号 HG20559.6-1993 标准下载解压密码：www.bzxz.net

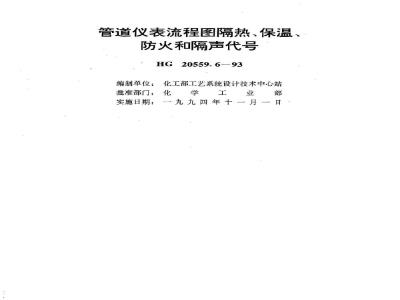

管道仪表流程图隔热、保温、
防火和隔声代号
HG20559.6-93
编制单位：化工部工艺系统设计技术中心站学工业部
批准部门：化
实施日期：一九九四年十一月一日1定义和范围
1.0.1、隔热（绝热）是指借助隔热材料将热（冷）源与环境隔离，它分为热隔离（绝热）和冷隔离（隔冷）
1.0.2保温（冷）是借助热（冷）介质的热（冷）量传递使物料保持一定的温度，根据热(冷)介质在物料(管)外的存在情况分为伴管、夹套管、电加热等。1.0.3防火是指对管道、钢支架、钢结构、设备的支腿、裙座等钢材料作防火处理。隔声是指对发出声音的声源采用隔绝或减少声音传出的措施。1.0.4
2用途
代号用于管道仪表流程图等工程设计资料中对管道号的标注。2.0.1
3代号
3.0.1隔热、保温、防火和隔声代号采用一个或两个大写英文印刷体字母表示，两个英文字母大小要相同。
3.0.2代号分为两类：通用代号和专用代号。3.0.2.1通用代号是泛指隔热、保温特性，不特定指明具体类别，优先用于工艺流程图（PF图）和管道仪表流程图（PI图）的A版。3.0.2.2专用代号是指特定的类别。随工程设计的进展和深化，在管道仪表流程图（PI图）的B版（内审版）及以后各版图中要采用专用代号。3.0.3功能类型代号，见表3.0.3。类www.bzxz.net
功能类型代号
通用代号
人身保护（防烫）
防表面结露
蒸汽伴热管
热(冷)水伴管
热(冷）油伴管
特殊介质伴热（冷）管
电伴热（电热带）
蒸汽夹套
热(冷）水夹套
热(冷)油夹套
特殊介质夹套
专用代号
采用隔热材料
采用隔冷材料
采用隔热材料
采用隔热材料
采用隔热材料
伴管和采用隔热材料
伴管和采用隔热材料
伴管和采用隔热材料
伴管和采用隔热材料
电热带和采用隔热材料
夹套管和采用隔热材料
夹套管和采用隔热材料
夹套管和采用隔热材料
夹套管和采用隔热材料
采用耐火材料、涂料
采用隔声材料
注：①对于既要热隔离（绝热），又要冷隔离（隔冷)的复合类型，采用通用代号“I”标注采用导热胶泥敷设伴热管和加热板时，功能类别代号按伴管类标注，但需要在有关资料和图纸上标明导②
热胶泥的规格和型号。
既要隔热，又要隔声的复合情况，采用主要功能作用的类型代号标注。?
