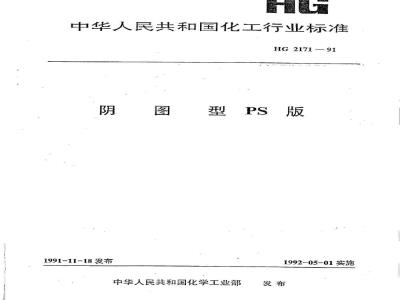

中华人民共和国化工行业标准
HG2171-—91
1991-11-18发布
型PS版
1992-05-01实施
中华人民共和国化学工业部
标挖换网-oa.b208o/con发布
中华人民共和国化工行业标准
生题内容与适用范围
HG2171-91
本标准规定了阴图型PS版的型号、规格、技术指标、试验方法、检验规则、包装、标志、贮存和运输的要求,
本标准适用于以铝版基为支持体的阴图型PS版.2引用标准
包装储运图示标志
运输包装收发货标志
GB6388
3产品分类
阴图型PS版的型号由以下几部份组成:短印程版
中印程版
长印程版
表示阴图型
表示阳图型
3.2,分类
根据不同用途需要,产品大于5万印次而不足10万印次的称为短印程版,大于10万印次而不足20万印次的称为中印程版,大于20方印次的称为长印程版,技术要求
4.1产品性能指标
应达到表1规定的各项要求,
中华人民共和国化学工业部1991-11-18批准标准投捷网u.b600
ec客类标湿行业资料免费下载
1992-05-01实施
产品厚度
产品外观
控制范围
同版内偏差
同抵内偏差wwW.bzxz.Net
产品版基面粗糙度的Ra值
产品版基面氧化层质量
产品版面感光层质量
感光性能
着墨性能
亲水性
4.2产品尺寸
控制范围
同版内偏差
控制范围
同版内偏差
同批内偏差
控制范围
同版内偏差
同批内偏差
分辨率
HG2171-91
优等品
网点再现能力
版基底色
产品尺寸及其裁切偏差应符合表2规定基本(长×宽)尺寸
1310×1120
1260×1000
1270×1035
1030×770
920x760
830×645
905×565
550×650
670×645
280×390
370×450
标准换获网
一等品
0.15~0.40
1.50~4.00
(2~98)%网点表现齐全
纵横向极限偏差
合格品
(3~97)%网点表现齐全
两对角线差值
6各卖标准行业资科免费下载
HG2171—91
也可根据用户要求,裁切其他规格尺寸,4.3保证期
从产品出厂之日算起保证期为1年,在本标准规定的贮存、运输条件下,在保证期内,产品应符合4.1、4.2的规定,
5试验方法
5.1试验药品
本标准中使用的化学药品均为化学纯级;本标准中使用的各种溶液供一次性使用;本标准中使用的阴图型PS版显影墨为专用显影墨。5.2产品外观检验
在黄色安全灯下目视观察版面,应平整、涂布均匀,无折痕、划伤、班点、气泡等弊病。5.3产品厚度检验
用千分尺测量。每张版至少测4个点,测量点应位于四个边,离边沿10cm处,取各点厚度的算术平均值作为该版的产品厚度该版各点厚度的最大差值为同版厚度偏差,同批内至少测二张产品厚度,其最大值与最小值之差为该批产品的同批厚度偏差,5.4版基面粗糙度的Ra值测定
本产品的粗糙度只测Ra值。用相应溶剂除去感光层,用清水冲洗、干燥,冷却至室温后,用精度0.01μm的粗糙度测定仪测每张版任意五点的Ra.值,取其算术平均值为结果。取测定结果的最大值减最小值作为该版粗糙度的Ra值同版偏差ARa,5.5版基面氧化层质量测定
5.5.1处理液配制
在带有刻度烧杯中,加人500~~800mL蒸馏水,加人20g无水三氧化铬,溶解后再加人85%的磷酸35mL,然后用蒸馏水稀释至1000mL,混合均匀,5.5.2测定
在沿PS版对角线方向,离边10cm以上部位内,裁切大于10cm×10cm试片三块。用5.4的方法除去版面感光层后,用20%氢氧化钠(NaOH)溶液涂在铝版背面,以除去背面氧化层。涂后1min,用10%硝酸(HNO.)溶液中和铝版面上的碱液,用蒸馏水冲净、干燥,再精确裁切成10cm×10cm试片,精确到1mm。用1/10000天平称量试片重,称准至0.1mg.将称好的试片浸人按5.5.1配制的250mL处理液中,温度控制在95~100℃,待试片上氧化层去除于净后,用清水冲净,经干燥,冷至室温,再次准确称量试片量。按式(1)计算每张试片的版基面氧化层单位面积质量,
式中:w—版基面氧化层质量,g/m;w——未除去版基面氧化层的试片质量,g;W2———除去版基面氧化层后的试片质意,g:0.01——试片面积,m2
取三块试片测试结果为算术平均值作为该版基面氧化层质量。三块试片中最大测量值减去最小测量值为该版氧化层质量偏差,同批内至少测二张版的氧化层质量,其最大值与最小值之差为该批产品的同批氧化层质量偏差。
5.6版面感光层质量测定
标撞按找网wm.baBoeo.comHG2171-91
在沿PS版对角线方向,离边10cm以上部位,精确裁切10cm×10cm试片三块,精确至1mm。然后用1/10000天平称量,称准至0.1mg.用5.4的方法除去感光层,再次精确称量试片质量感光层质量按式(2)进行计算。w
式中:w——版面感光层质量,g/m2;w,未除去感光层试片质量,g;
W——除去感光层试片质量,g;
0.01—试片面积,.m2
取三块试片测试结果的算术平均值作为该版面感光层质量,这三块试片中,感光层质量的最大值与最小值之差,除以该版感光层质量,然后换算成百分数,即为感光层质量的尚版内偏差,同批内,至少测二张产品版面的感光层质量,其最大值与最小值之差,除以该二张产品感光层质量的平均值,然后换算成百分数,即为感光层质量的同批内偏差,5.7感光性能测定
5.7.1分辨率测定
用专用PS版成像性能测试条,按生产厂推荐条件,采用紫外光源对PS版试片进行曝光,显影后用30倍以上放大镜观察已加工的试片的分辨率测试条图像,以黑线和白线都能分辨清楚的线条宽度为该试片的分辨率,判定时应以没有断裂的连续线为准,5.7.2网点再现能力测定
用标有网点面积0.5%~99.5%的专用PS版成像性能测试条,按5.7.1条件对PS版试片进行曝光、显影后,用30倍以上放大镜观察已加工试片网点再现情况。5.7.3版基底色的测定
5.7.3.1测试仪器
反射密度计.
5.7.3.2测试方法
PS版试片按5.7.1曝光、显影,用水冲净,并干燥,再用相应溶剂除去半张试片的底色,用反射密度计测定未除去底色部位的密度和除去底色部位的密度,两个密度值的差为版基底色,5.8着墨性能测定
用专用PS版成像性能测试条,其梯尺密度级差为0.15.按5.7.1条件光、显影.用脱脂纱布在版上提墨,用清水冲洗后目视着墨情况。着墨起始区应位于相应于曝光梯尺密度值为0.60~1.05的版面晒出区内。低于0.60或高于1.05时均不合格。5.9亲水性试验
按5.8进行曝光、显影、提墨的PS版试片,用水将余墨冲净,日视观察版面空白部位应无墨痕,
5.10尺寸
用精度1mm的钢板尺检验.
6检验规则
6.1出厂检验
产品应按本标准规定。由生产厂的检验部门检验,合格品方可出厂,6.2检验频率
标准换换附mm.b2soo.cm.检验额率按表3规定进行。
检查项目
产品厚度
粗糙度的Ra值
版基面氧化层质量
版面感光层质量
分辨率
网点再现能力
版基底色
着墨性能
亲水性能
HG 217191
每一批感光树脂为一批
每批铝板为一批
每生产班为批
每批感光树脂为一批
每生产班为一批
每台设备、每班产量为一批
逐张检验
检验频率
每批测二张
每批测一张
每批二张
每批测一张
6.3型式检验
本产品有下列情况之一时,应进行型式检验,型式检验应包括本标准规定之全部项目。产品结构、原材料、工艺有较大改变时;a
产品长期停产后,恢复生产时;b.
长期正常生产,应周期性进行检验;C
d。出厂检验结果与上次型式检验结果有较大差异时、6.4产品验收
6.4.1经销单位和用户有权按本标准规定对产品进行检验。6.4.2产品验收按下列规定进行:6.4.2.1按表3规定抽样检验
6.4.2.2经检验合格的产品,经销单位和用户应予接收,若经检验不合格,需进行复验。复验加倍取样,若第二次检验,其中有任一项指标不合格,经销单位和用户有权提出换货或退货。6.4.2.3若生产厂家与用户发生质量纠纷,不能取得一致意见时,经过双方协商确定仲裁单位进行仲裁、仲裁应按本标准规定执行,7产品的包装、标志、贮存和运输7.1产品包装
每两张PS版,用一张中性纸隔开,一定张数的PS版外包防潮纸,然后将其放人瓦楞纸包装盒中,再装人木箱。苦需要,每只木箱内可装数盒PS版。每盒产品中应附有产品合格证、说明书盒外的标签上应标明产品名称、生产厂家、注册商标、生产日期及班次,感光剂批号、铝板批号等标志。
7.2包装标志
标准换报网Mmb28080.00m.各类标准行业资科免费下载HG2171-91
应符合GB6388和GB191的规定,同时标出小心轻放、防热、防潮、防日光直接照射标志。7.3产品贮存
7.3.1产品应贮存在干燥、避光、阴凉通风处,贮存室温度应低于30℃,7.3.2产品避免与化学品接触,堆放高度应小于1.2m,附加说明:
本标准由中华人民共和国化学工业部科技司提出本标准由化学工业部第胶片厂归口。本标准由化学工业部第二胶片厂、中国印刷及设备器材工业协会、北京新华字模厂负责起草本标准主要起草人王垒、岳德茂、修文甫、侯幕强、孙猛,标准换换网s.b*ozoc各类标准行业资剂免费下载华人民共
化工行业标准
图型PS
HG2171—91
编辑化工行业标准编辑部
(化工部标准化研究所)
邮政编码:100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16
印张字数11000
1992年10月第一版
1992年10月第一次印刷
印数1—500
标准按换网:waxbaco/o0m
