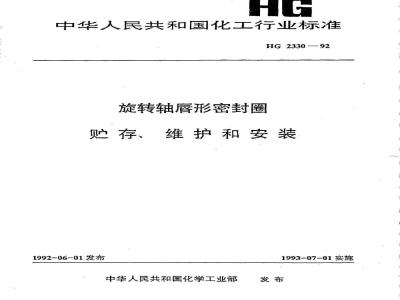

中华人民共和国化工行业标准
HG 2330—92
旋转轴唇形密封圈
贮存、维护和安装
1992-06-01发布
中华人民共和国化学工业部
1993-07-01实施
中华人民共和国化工行业标准
旋转轴唇形密封圈
贮存、维护和安装
HG2330—92
本标准等效采用国际标准ISO6194.3-—1988《旋转轴唇形密封圈第二部分：延存、维护和安装》，1主题内容与适用范围
本标准规定了旋转轴唇形密封圈（以下简称密封圈）的贮存、包装、维护和安装的要求和方法，本标准适用于密封圈的贮存、维护、安装，及各种危害因素与防止方法，2引用标准
GB13871旋转轴唇形密封圈基本尺寸和公差3贮存
3.1密封圈应妥普存，这是因为贮存会影响密封的性能，并直接影响轴承和其它贵重机械零件的使用寿命。密封圈在贮存时可能会遇到的危害有：高温或低温、臭氧、辐射材料、烟雾、昆虫，啮齿类生物、灰尘、沙粒、机械损伤等。3.2贮存密封的库房应保持阴凉（低于30℃）.平均湿度为40%~70%，湿度太大也可使某些密封圈材料变质，还可使密封圈的金属骨架和弹资因腐蚀而损坏，3.3密封圈应按“先人库一先出库“的原则贮存。因为，即使在理想的贮存条件下，长期存放也会引起材料的变质。
3.4为延缓臭氧老化，密封圈应远离直射光或反射光，以及可能产生臭氧的电器设备，过度受热或受臭氧侵蚀，都会促使密封圈老化而降低使用寿命。3.5为防止密封圈材料的老化，密封圈应避免放射性材料和烟雾的侵害，3.6应当避免密封圈遭受昆虫和啮齿类生物的侵害，3.7密封圜应存放在合适的地方、不宜放在作业区内，以免设备或下落物造成机械损伤。3.8装有密封圈的纸质包装箱，在堆放时应注意适量，以免过重而压坏箱底部的密封圈，4包装Www.bzxZ.net
4.1密封圈的包装应采用既可靠又经济的不同包装方法，确保运输过程中及贮存期间不受损伤。具体要求由供需双方共同商定，
4.2常用的包装方法有袋装、盒装或箱装，当拆包时，不得使用刀、剪、螺丝刀等尖锐的工具，以防止割破或撕破密封圈
4.3在未做好安装准备之前，不应将密封圈从包装中取出，以免造成损坏、混淆标志和污染，5维护
5.1拆去包装后的密封圈应细心维护。防止在装配前受损害。特别要严防损伤密封圈唇口，中华人民共和国化学工业部1992-06-01批准1993-07-01实施
HG2330—92
5.2绝对不允许用铁丝、细绳等穿挂密封圈或将密封圈悬挂在钉钩上，以免损伤密封唇口，影响密封，
5.3外露骨架密封圈容易损坏相邻密封圈的橡胶部分，因此要妥善维护，5.4，密封圈不应与其他工件等混杂堆放在工作台上，以免被沙粒、碎屑或其他异物弄脏，已预润滑的密封圈应特别注意保持清洁。5.5密封舒清洗时，用户应使用制造厂推荐的适宜的清洗液和方法，以免密封圈受损而失效。6密封圈的安装
6.1安装前应检查密封圈，确保密封圈清洁和完好无损。6.2密封圈安装前唇口应涂抹适宜的干净润滑剂。防尘用的密封圈应涂抹适宜的润滑脂。6.3通常情况下，密封圈的密封唇前表面应面向被密封液体。6.4轴端部和腔体内孔口应有符合GB13871规定的导人倒角。6.5安装垂直度是密封圈的一个特性因索。垂直度是通过把密封圈压进到与腔体内孔前端面相齐或抵住腔体内孔肩底端面来实现。6.6把密封圈压人安装位置的安装工具如图1所示，基准面
安装工具
图1密封圈的安装
通过孔：到达腔体内孔端面的安装工具6.7密封圈的安装可以与腔体内孔前端面一般齐，也可以靠近腔体内孔底端面，如图2和图3所示，但两种情况下，安装定位的基准面都应是经机械加工的表面。未经加工的基准面不能使用、以免使密封圈装偏，
底部最小圆角
基准面
HG2330—92
图2密封圈的安装
底孔：到达腔体内底面的密封圈基准
图3密封圈的安装
通过孔、到达轴端的安装工具
6.8把密封圈反向装人腔体中的安装方法如图4a~d所示。采用说明
1）根据国内现实情况，本标准在安装方法中增加？如图4d所示的方法。安装工具
安装工具
底部玫小网角
基准面
底部最小园角
基准面
HG233092
图4a）底孔：到达腔体内孔底面的密封圈图4b）底孔：到达腔体内孔底面的密封圈装
HG2330—92
基准面：
图4e）通过孔：到达腔体内孔端面的安装工具底部最小圆角
基准面
图4d）底孔：到达腔体内孔底面的密封圈安装工具
安装工具
6.9在安装过程中，密封圈唇口滑过的任何表面应光滑无损伤，如果密封圈要滑过带有花键、键槽或孔的轴时，应采用图5所示的专用安装工具。这种专用工具不应采用软金属（如铝）制造，也不允许用带缺口的安装工具，
HG2330—92
图5密封圈滑过带有花键、键槽或孔的轴采用的安装工具6.10如果配合零件（轴）必须强行通过密封圈的工作面时，轴的滑过部分的直径可减少0.2mm，仍可采用为原轴而设计的密封圈，也不会影响其密封性能，见图6，6.11在安装内包骨架密封圈时，应在密封圈的外缘涂上一薄层适宜的润滑剂，以便将密封圈装人腔体，装配过程中，应使用均匀的速度和压力，以防止弹簧脱落，6.12如果密封圈必须在低温下安装时，可将密封圈在低于50℃的干净的与其密封液体相同的液体中放置10～15min，以恢复密封圈唇口的弹性，po
HG2330—92
图6密封圈的安装一配合等件强制通过密封圈的工作面6.13用新的密封圈更换已失效的密封竭时，新密封圈的密封唇口不应与以前旋转轨迹相吻合，而要让新的密封唇口更靠近被密封液体一边，这可以通过安装垫圈、变换轴衬和滑环及改变压人腔孔深度等方法来实现，
附加说明：
本标准由中华人民共和国化学工业部科技司提出，本标准由化学工业部西北橡胶工业制品研究所归口，本标准由化学工业部西北橡胶工业制品研究所负责起草。本标准主要起草人赵志荣、李宗琦。中华人民共和国
化工行业标准
旋转轴唇形密封圈
购存、维护和安装
HG2330-—92
编辑化工行业标准编辑部
（化工部标准化研究所）
邮政编码：100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16印张纟字数140001992年[2月第一次印刷
1992年12月第一版
印数1—500
HG2330-92
