HG/T 2413.2-1992 胶辊表观硬度的测定 邵尔硬度计法 HG/T2413.2-1992 标准下载解压密码：www.bzxz.net

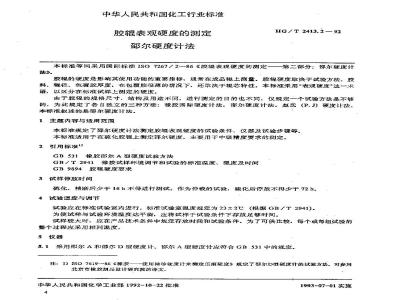

中华人民共和国化工行业标准
胶辊表观硬度的测定
邵尔硬度计法
HG/T 2413.2 — 92
本标准等同采用国际标准ISO7267/2--86《胶辑表观硬度的测定——第二部分：邵尔硬度计胶辑的硬度是影其使用功能的重要指标，通常在成品辊上测昼。胶辊硬度取决于试验方法、胶料、辊径，包覆胶厚度，在包爱胶很薄的情况下，还取决于辑芯特性，本标准采用“表观硬度\这一术语，以区分在标准试样上测定的硬度。由于胶辑的规格尺寸、结构及用途不同，进行测定的目的也不同，仅规定一个试验方法是不够的，为此规定了各自独立的三种方法：橡胶国际硬度计法，邵尔硬度计法，赵氏（P.J）度计法本标准叙述的是邵尔硬度计法。1主题内容与适用范围
本标准规定了部尔硬度计法测定胶辑表观硬度的试验条件，仪器及试验步骤等本标准适用于在硫化胶辑上定邵尔硬度。生要用于中级精度要求的测定。2引用标准\
GB531橡胶邵尔A型硬度试验方法GB／T2941橡胶试样环境调节和试验的标准温度、湿度及时间GB9894胶辊硬度要求
3试样停放时间
硫化、精蘑后少于16h不得进行测试：作为仲裁的试验，硫化后停放不得少于72五，4试验温度与调节
试验应在标准试验室内进行。标准试验室温度规定为23士2C（根据GB/T2941)为使试样与试验环境温度达平衡，应将试样于试验条件下存放足够时间。试样较大时，应在产品技术条件中规定存放时间和试验条件。为了可供比较，每个或每组试验的整个过程应采用相同温度。
5仪器
5.1采用邵尔A和邵尔D型硬度计邵尔A型硬度计应符合GB531中的规定，注：1)JSO7619-86《橡胶——使用抽珍硬度计来测定压痕砸度》规定了邵尔D型硬度计的试验方法。可参用北东市橡胶制品设计研究院的译文，中华人民共和国化学工业部1992-10-22批准1993-07-01实施
HG / T 2413.,2 92
5.2尔A型硬度计测得数据超过90时，应采用尔D型硬度计，邵尔D型硬度计测得数据低于20时，应采用邵尔A型硬度计，
6试验步骤
6.1稳固地放置待测胶辑，使其轴向呈水平，并使待测面处于最高位置。握住硬度计，将压头置于待测面上方，随即，将压足乎稳地置于胶辑表面，保证压头垂直于待测面，施加适当的力，使压足与胶辊紧密接触。紧密接触后1s立即读数，6.2在待测面内取三点进行测定，点与点间隔不少于6mm。注：①采用与压头共轴的台架或础码，或二者并用进行测定、可取得较好的再现性，邵尔A型硬度计采用1kg的负荷。部尔D型硬度计采用5kg的负荷。图可以按GB9894中有关规定测定包覆胶的乎均额度和同报硬度差。7结果表示
以准确到整数位记录三次测定值，并取中值表示测定结果8试验报告
依据本标准；www.bzxz.net
试样的完整说明；
试验温度；
以邪尔A或邵尔D表示的表观硬度；试验自期，
附加说明：
本标准由中华人民共和国化学工业部科技司提出本标准由北京市橡胶制品设计研究院归口.本标准由北京市橡胶制品设计研究院负责起草。本标准主要起草人张承颜、高昔
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
