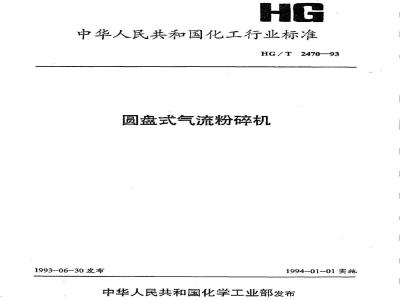

中华人民共和国化工行业标准
HG/T 2470—93
圆盘式气流粉碎机
1993-06-30发布
1994-01-01实施
中华人民共和国化学工业部发布标准摄摄网m.bzzo
.com主题内容与适用范围
中华人民共和国化工行业标准
圆盘式气流粉碎机
HG/T2470-93
本标准规定了圆盘式气流粉碎机的设计、制造、试验方法、检验规则、标志、包装、运输及储存，本标准适用于对莫氏硬度不大于9级的物料进行于式超细粉碎的圆盘式气流粉碎机（以下简称粉碎机)，
2引用标准
GB1800
GB3768
GB6388
ZBG90005
HG2—538
HG2—539
术语及符号
粉碎室
包装储运图示标志
标准公差与基本偏差
噪声源声功率级的测定简易法
运输包装收发货标志
超细粉碎机械名词术语
聚四氟乙烯板，棒填料制品
聚四氟乙烯零件的尺寸范围及用途物料进行粉碎及分级的腔体。
3.2工质
用以产生高速气流的压缩气体或过热蒸汽，也称为能量载体，3.3分级圆
粉碎机中各喷的工质喷气流轴线都相切于同一个圆，这个圆称为分级圆。3.4内分级回料结构
粉碎室中经粉碎的物料颗粒，通过分级室分级，细颗粒从出口管排出，作为成品被收集；较粗的颗粒在离心力作用下进人粉碎室喷嘴出口处或超音速喷嘴扩散段再次被粉碎，这种结构称为内分级回料结构。
4设计
4.1粉碎机结构示意图
中华人民共和国化学工业部1993—06—30批准标准搅换网.
D.com-各类标准行业资料免费下线1994—01—01实施
247093
威品及气体
(进捕集系统)
1—喷射加料器;2—粉碎室;3喷嘴;4—气、粉出口;5-喷嘴座圈、上盖、下盖及内村;6—分级圆4.2型号表示方法
内衬材料代号
粉碎室直径mm
含内分级回料结构用N表示
无内分级回料结构则不表示
表示圆盘式
气流粉碎机代号
基本参数（见表1)
QY1000
设计压力
空气耗量
Nm/min
处理量
一C工程陶瓷
聚四氟乙烯
G合金钢或碳钢
-B不锈钢
A聚氨脂
T其它材料
进料粒径
注：①如用其他工质或粉碎有特殊要求的物料时，表中参数可作变动②进料及成品粒径系指重量中位径d50或重量平均粒径.4.4工作条件
标准摄捷网
omp.com客类标准行业资料免费下线3
成品粒径
4.4.1待粉碎物料（以下简称物料）HG/T2470—93
8.物料的粒径应符合4.3表1中进料粒径的规定，b。物料的含水量不大于3%.
C.不符合上述二条规定的物料需作试验来确定是否适用。4.4.2工质
a.工质应干燥洁净、含水量不大于1g／Nm2（不包括过热蒸汽）；含油量不大于5mg/Nm；含尘量不大于5mg/Nm2.
b.工作时压力应保持稳定，波动范围不超过0.03MPa，4.4.3配套设备
、加料器必须保证物料能连续、均勾地进人粉碎机，并能无级地调节进料量。b.空气压缩机必须保证排气量及排气压力稳定。空气于燥器必须保证其出口处的工质达到4.4.2条的要求，进出口工质压力降不大于C
d。旋风分离器及袋式捕集器的成品总收集率在99%以上，最终气体排放的含尘量必须低于国家排放标推的有关规定，
c。袋式捕集器的进出口工质压力降应低于0.002MPa。4.5基本要求
粉碎机的设计和制造应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。4.6材料
4.6.1粉碎机的喷嘴座圈、上盖、下盖、喷射加料器及出料管等零件的内衬视不同待粉碎物料可选用工程陶瓷、聚四氟乙烯、聚氨酯、不锈钢、合金钢、优质碳素钢等或在与物料接触的零件表面喷涂·（或堆焊）硬质合金，
4.6.2粉碎机的喷嘴可选用不锈钢、合金钢、工具钢、优质碳素钢及工程陶瓷等，4.6.3用高温气体（过热蒸汽、热空气等）作工质时，必须考虑材料的螨变性能及零部件联接的密封性。
4.7外购件
4.7.1操作阀门应调节灵活且无泄漏。4.7.2控制和测量仪表应在调节范围内控制灵敏、提示准确。5制造、组装
5.1外观质量
。非加工表面不应有凸瘤、凹陷和气孔等外观缺陷。b.不锈钢非加工外表面应抛光或酸洗、钝化处理。c。外表涂漆（或喷涂粉末涂料）的零件，涂漆层或粉末涂料层应结合牢固，表面平整、光滑，色泽一致。
d，焊接件的焊缝平整、光滑，去除熔渣与飞溅物.5.2主要零部件
。喷嘴喉部直径的尺寸公差等级不低于GB1800中IT12级。b.金属喷嘴的内表面粗糙度不超过Ra1.6μm；非金属喷嘴的内表面粗糙度不超过Ra3.2um。c座圈中的各喷嘴安装孔轴线应位于同一平面内，其轴线从孔的出口处开始100mm长度相对基准平面的平行度不超过0.5mm
d。粉碎室中分级圆直径的尺寸公差等级不低于GB1800中IT11级，标准提捷网.mm.bzaomo.com各美标准行业资料免费下载HG/T2470—93
e。内衬的工作表面不得有裂缝、气孔、夹渣、缺口等缺陷。刚玉内衬的硬度不低于HRA85.
名零件表面喷涂硬质合金时，其喷涂层的碳化钨含量不低于45%；喷涂层表面硬度不低于HRC50
h.聚氨酯内衬的硬度不低于邵尔（A）95.1聚四氟乙烯内衬应符合HG2-538及HG2-539的规定，5.3水压试验
粉碎机的工质贮存、分配部件必须做水压试验（非焊接件的不做）。5.4气密性试验
粉碎机装配完毕后，整机必须做气密性试验。5.5.物料实验
粉碎机物料试验时，以方解石粉（纯度不低于99%）为标定物料来凋定其处理量及成品粒径，5.6噪声
粉碎机正常工作时噪声（声功率级）应不大于80dB（A）5.7寿命
在正常工作情况下，用装有刚玉内衬的粉碎机对标定物料方解石粉进行粉碎（须符合4.3表1中的有关数据），粉碎机的工作寿命（不包括调换易损件）不低于6000h，6试验方法
6.1配套设备（包括对工质的各种要求）必须有制造单位提供各类质量证明文件。6.2进料粒径及成品粒径用筛析法、沉降法或电阻变化测定法等方法检测；物料的含水量用水份测定仪測定
6.3材料及外购件必须有质量保证书.6.4外观质量目视测定，
6.5主要零部件的测定。
6.5.1喷嘴喉部直径用计量部门定期标定的标准芯棒测定，6.5.2喷嘴内表面粗糙度用样块对照判定6.5.3座圈中各喷嘴安装孔轴线的平行度测量方法：把座圈放在平板上，在喷嘴安装孔内塞进由计量部门定期标定的标准芯棒，逐十测量各喷嘴安装孔轴线的平行度，
6.5.4粉碎室中分级圆直径测量方法：按6.5.3条的方法，在喷噗安装孔内塞进标准芯棒后，用游标卡尺测量全部相对称的两芯棒的外档（或内档）的距离，再减去（或加上）标准芯棒的直径，即为分级圆直径。6.5.5内衬质量除由制造单位提供质量合格证书以外，工作面的表面质量目视测定6.5.6刚玉内衬的硬度用洛氏硬度计测定、6.5.7硬质合金喷层的表面硬度用洛氏硬度计测定。6.5.8聚氨酯内衬的硬度用氏硬度计测定。6.5.9聚四氟乙烯内衬由制造单位提供质量合格证书。6.6水压试验
在1.25倍设计压力（包括用过热蒸汽或其它压缩气体作工质）下进行，保压时间30mn，不准有泄漏现象，不得有异常响声，
6.7气密性试验方法
标准损换网mcbtaomn.com各关标准行业资料免费下载HG/T2470-93
在设计压力下，用肥皂液或其它渗漏检查液检查粉碎机各密封面，不准有泄漏现象。粉碎机做气密性试验时，还必须检查喷射加料器进料口是否有负压产生，如无负压，则必须调整喷射加料器中加料喷嘴的位置或采取其它有关措施，6.8物料试验方法
以方解石粉作标定物料，在各种工况（除成品粒径外）符合4.3表1的规定及4.4条的条件下，对粉碎机作物料试验，正常运转时间不少于20min，粉碎后方解石粉的粒径应不大于20um（ds或d)6.9粉碎机噪声的测定按GB3768的规定进行，6.10粉碎机寿命的考核方法为用户访问或制造单位的质量跟踪。7检验规则免费标准bzxz.net
7.1出厂检验
7.1.1每台粉碎机须经制造厂质量检验部门按标准及相应技术文件检验合格后签发合格证书方可出厂
7.1.2出厂检验按4.6~4.7，5.1~5.4及5.6条的要求进行7.2型式检验
7.2.1产品遇下列情况之一时，应进行型式检验，a.新产品试制、定型、鉴定时；b。当设计、工艺或关键材料更改而可能影响其性能时；c。停产一年以上再恢复生产时；d、国家质监督部门提出进行型式检验时。7.2.2型式检验项目除7.1.2条的内容外，还应按5.5和5.6条的内容进行，7.2.3抽样方法
每次型式检验从出厂检验的合格品中抽样，抽试样品数不得低于10%，且至少抽样一台，7.2.4判定规则
如抽试样品中有不合格项，应对该批产品加倍抽样，复查不合格项。如仍不合格，该批产品为不合格产品。
8标志、包装、运输、储存
8.1标志
8.1.1产品铭牌
在粉碎机的明显部位应装有铭牌、内容包括：产品型号、名称；
设计压力MPa；
耗气量
Nm2/min;
制造厂名称；
f.出厂编号；
g。制造日期；
h。商标，
8.1.2包装标志
应符合GB191和GB6388的要求，
8.2包装
标准获损网.bzsonn.cem各类标准行业资料免费下数1包装材料及要求
HG/T2470-93
产品用木箱或其它牢固的包装箱包装，粉碎机在箱内必须固定并套上塑料袋，包装箱所有的内表面用油毛毡复盖。包装箱底部必须有提供吊运或铲运的底脚和位置。8.2.2随机文件
8。合格说明书（应标注执行标准的名称、代号和编号)；b。使用说明书(包括安装、操作、维修、易损件清单等)；c.装箱单
随机文件应套上塑料袋并放人包装箱内。8.3运输
8.3.1粉碎机在运输中应避免雨雪淋溅和机械碰撞。8.3.2运输中应防止剧烈颠簸.
8.4储存
8.4.1粉碎机应储存在防雨的库房内，库房应保持干燥，8.4.2
粉碎机在储存时非不锈钢的联接件应涂防锈油脂。附加说明：
本标准由中国化工装备总公司提出。本标准由化学工业部化工机械研究院归口本标准由上海化工机械三厂负责起草、本标准主要起草人：李松彪。
标准犹损网ba.cem各类标准行业资料免费下线中华人民共和国
化工行业标准
圆盘式气流粉碎机
HG/T2470-93
编辑中国化工装备总公司
邮政编码100011
印刷北京化工学院印刷厂
版权专有
，不得翻印
开本880×1230
1994年6月第一版
印张0.5
12千字
1994年6月第一次印刷
标准投技网mbzaim各类标准行业资料免费下
