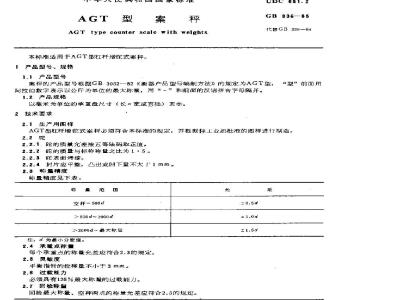

中华人民共和国国家标准
AGT type counter scale with Weights本标准适用于AGT型杠杆增蛇式案秤。1产品型号、规格
1.1产品型号
UdC 681. 2
GB 336—85
代替GB 336—64
案秤的产品型号根据GB3052一82《衡器产品型号编制方法》的规定为AGT型,阿拉伯数字表示以公斤为单位的最大称量,用‘~\和前面的汉语拼音字母隔开。1.2产品规格
以毫米为单位的承重盘尺寸(长×宽或直径)表示。2技术要求
2.1生产用图样
“型”前面用
AGT型杠杆增蛇式案秤必须符合本标准的规定,并根据轻工业部批准的图样进行制造。2.2碗
2.2.1.的质量允差按五等码取正值。2.2.2 的质量与标称称盘之比为 1 : 5 。2.2.3碗表面烤。
2.2.4封片应平整,凸出或凹下量不大 f1 mm。2.8称量精度
称量精度见下表:
称量范园
空秤-500d
> 500d2000d
200一最大称鼠
注,d 为最小分度值。
2. 4 承巢点称量
每个承重点的称量允差应符合2.3的规。2.5灵敏度
平衡指针的位移量不小于 3 mm。2.6过载能力
必须具有125%最大称量的过载能力。2.7回检称量
回捡最大称量、空秤两点的称量允差应符合2.3的规定。国家标准局
2.8计量杠杆
GB 336—85
2.81分度线、数字和标志应准确、清晰,分度线的间距应不小于1.5mm。两侧的零点分度线应对正,误差不大0,3mm。
2.8.2最小分度值必须为1×10″,2×10k、5×10″(k为正整数、负整数或),分度数n应符合G100384《非自动秤准确度等级》的规定。2.8.3必须设有平衡指水机构。
2.8.4臂比为1:5。
2.9刀、刀承、减磨片、挡板、连杆、拉板、调整板2.9.1刀、减磨片的上作部位硬度为HRC58 ~62,表而光洁度不低下√ 6 2.9. 2 刀承,挡板的 工作部位硬度为HRC62 ~66,表面光洁度不低7 6 2.9,3刀刃与刀承的接触长度不小于配合长度的75,两端不应有间隙。2.9.4连杆,拉板和调整板的工作部位硬度X,HRC50~55.2.9.5表面不准有裂纹、夹层利烧伤等缺陷。2.9.6氧化膜色泽均匀,不应有所痕。2.10装配
2.10.1支架两侧承高度相对误差不大0.5mm。2.10.2计量杠杆处平衡状态时,重、力刀刃均应处于水平位置,其高度差不大于2mm。2.10.3支、重、力刀对刀承(环)的纵向位移量不大于1.5mm。2.11铸件
2.11.1表面应平整,浇口、冒口、型砂和粘结物必须除净。2.11.2不成有裂纹、缩松,冷隔、气孔和夹渣等缺陷。2.11.$对不彩响零件强度的缺陷,允许按有关规定进行焊补。2.12锻件
不准有裂纹,夹层、烧伤和渣等缺陷。2.13冲压件
面应乎整,棱边清点,不应有裂纹和锈蚀。2.14焊接件
焊缝应整并符合图样现定,焊渣应除净。2.15电镀件
镀层应色译哟勾,不应有斑痕,气泡,露底和划伤等缺陷。2.16油漆件
漆膜应色泽均约,不应有漏涂,起皱,划伤和脱落等缺陷。3检验规则
3.1-般原测
产品必须经政府计量部门)(或政府计量部门委托的单位),根据检定规程进行逐台检定,合格后加盖检印准予出厂。检定前的零部件。成品外观,性能和出厂前的包装等,出制造厂的检验部门按轻工业部批准的图样和有关规定进行检验,合格后签发产品合格证。3.2础码
校对和检验用的码为四等础码。3.3空秤检验
3.3.1上托或下压计盘杠杆,使其失去半衡做均勾摆动,第周期距视准器上,下边框不大十1m切。3.3.2将计量杠杆力点端推向视准器的→侧后,计量杠杆应能回复原位,偏差不大于5nm。3.3.3分别逐次地将计量杠杆或刀承(环)沿支、重、力点刀刃纵向平稳地移至每极限位置,移GB 336—85
动后法量杠杆的摆韬距视准器下边框不大下2 mm。3.4称盘检验
3.4.1承重点检验:挂上加放10%最大称量的,在承重盘中心位置加放相应称量的法码,然后分别逐次地移至每个承重点位置上(见图)。3,4.2计量杠杆分度值检验:将游移至最夫分度处,在承重盘上加放相应称量的硅码。3.4.3最大称量检验;砼挂上加放最大称量的,在年重盘上加放最大称量的砖码。往::检验时产品应放在作台上。按3,3和3,4检验时,谢游作应位于事点,计量杠杆应处于中衡状态。③按3.3.3利3.1检验时,计盘析杯应达到平衡,如不平衡,可在承再盘或它挂上加放该称量段的允差础码应达到平衡。
3.5灵嫩度检验
在检验10%最大称量和最大称量的问时捡验灵敏度,当计量杠杆衡静止时,在承重盘上加放该称量段的允差码,使计鼠三杆上升重新稳定静止,两静止点的距离应不小于3mm。3.6这载能力检验
在承重盘上加放125%最大称量的法码,挂上加放相应称量的碗,计量杠杆仍能正常摆动。3.7回检称量
减载至最大称量和空秤时,误差约不大于2.3的规定。3.8装配检验
在平台上,用有关的仪器和显具检验以下内容时,应符合2.10的规定:日。计量杠杆的水平位置;
b。计量杠杆刀刃对刀承的纵向位移量;c。秤体支架两侧万承高度的相对误差。3.9万,刀承、减磨片、挡板检验3.9.1硬度检验:用硬度计检验距工作部位2~4mm处,硬度值测三点取平均值。3.9.2表面光洁度检验:用标准样块比较。3.9.外观检验1且测。免费标准下载网bzxz
3.10铸件、锻件、冲压件、焊接件、电镀件、氧化件、油漆件检验应符合2.11~2.16的规定,外观均用目测。
标志,包装,运输和贮存
4.1产品标志
4.1.1计量杠杆应有产品型号、秤的准确等级符号、称量、鸯比、检印、「名(代号)编号和制造日期。
GB336—B5
4.1.2碗挂应有与计量杠杆相间的出厂编号。4,1,3活动的承重盘应有与计母扛杆相同的出广编号4.1.4碗应有称量、臂比和检印。4.1.5底座应有产品型号和厂名:4.2包装标志
根据GB191一73《包装储运指示标志》和运输部门规定,涂打标志或标签(纸箱应印刷)。1.3产品包装
4.多.1包装箱材质宜用纸箱,标可用其他材质的箱,箱内应采取防潮措施。.3.2每箱数量可装一台或两台。4.3.3活动零部件必须捆扎牢固(计盘杠杆的活动部位应固紧),整台产品应捆固为一体,不谁窜动,零件之间应隔以松软物质,防止磨磕碰。4.3.4不涂油续的外露表面应采取防锈措施,自出厂日起在正常条件下保管半年不应锈蚀。4.3.5产品合格证与使用说明书放同计量杠杆捆扎在一起。4.3.6对产品包装如有特殊要求,由供需双方商定。4. 4运输
运输装卸时应小心轻放,严禁抛掷利碰掩,防止剧烈震动和雨淋。4.5贮存
贮存保管中,堆放时不准接触地面,防止雨淋和受潮。不准与具有腐蚀性的物品存放在一起。附加说明:
本标准由中华人民共和国轻工业部提出。本标准由AGT型案秤国家标准起草小组起草。本标准主要起草人靳贵卿、杨金耀。
