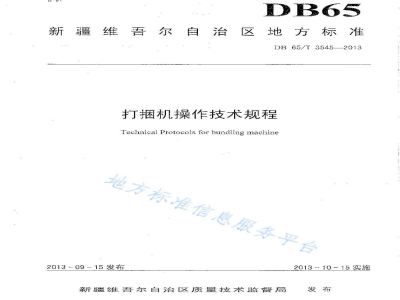

DB65/T3545-2013
打捆机操作技术规程

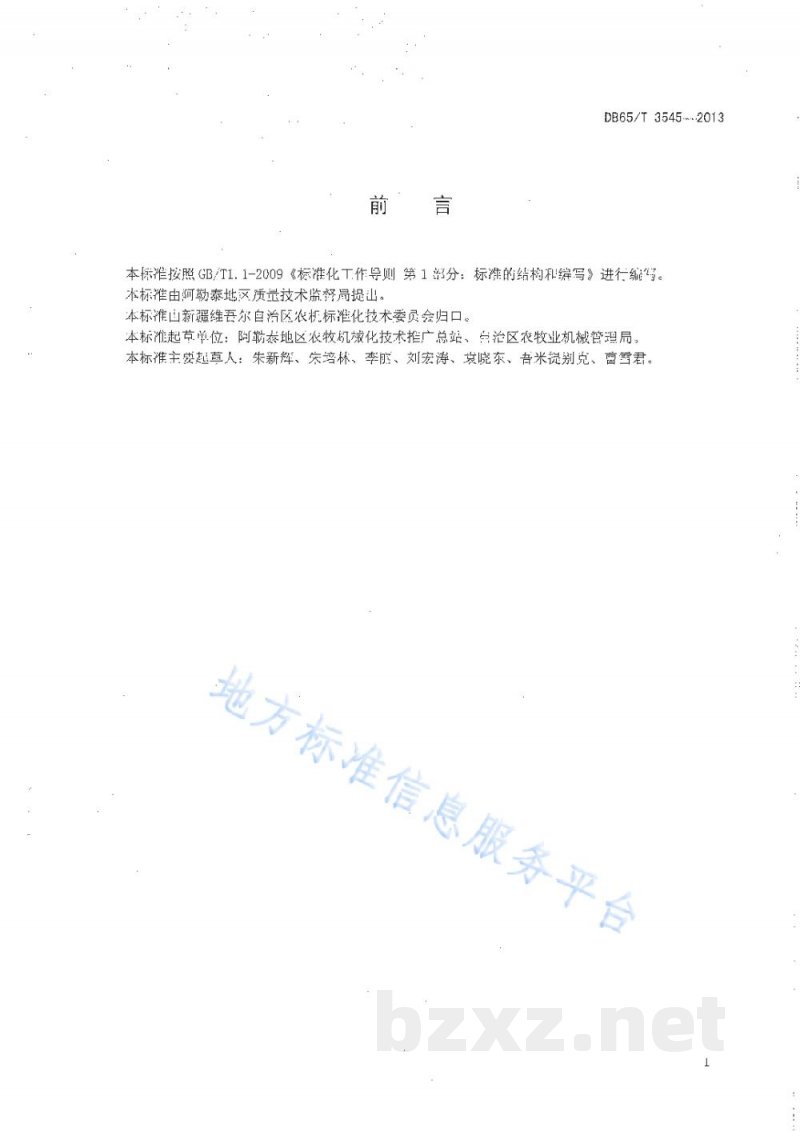

前言
DB65/T3545-2013
本标准按照GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写》进行编。本标准由阿勒泰地区质量技术监督局提出。本标准由新疆维吾尔自治区农机标准化技术委员会归口。本标准起草单位：阿勒泰地区农牧机械化技术推广总站、自治区农牧业机械管理局。本标准主要编写人：朱新辉、宋培林、李...、刘宏涛、袁晓东、吾米提别克、曹雪君。

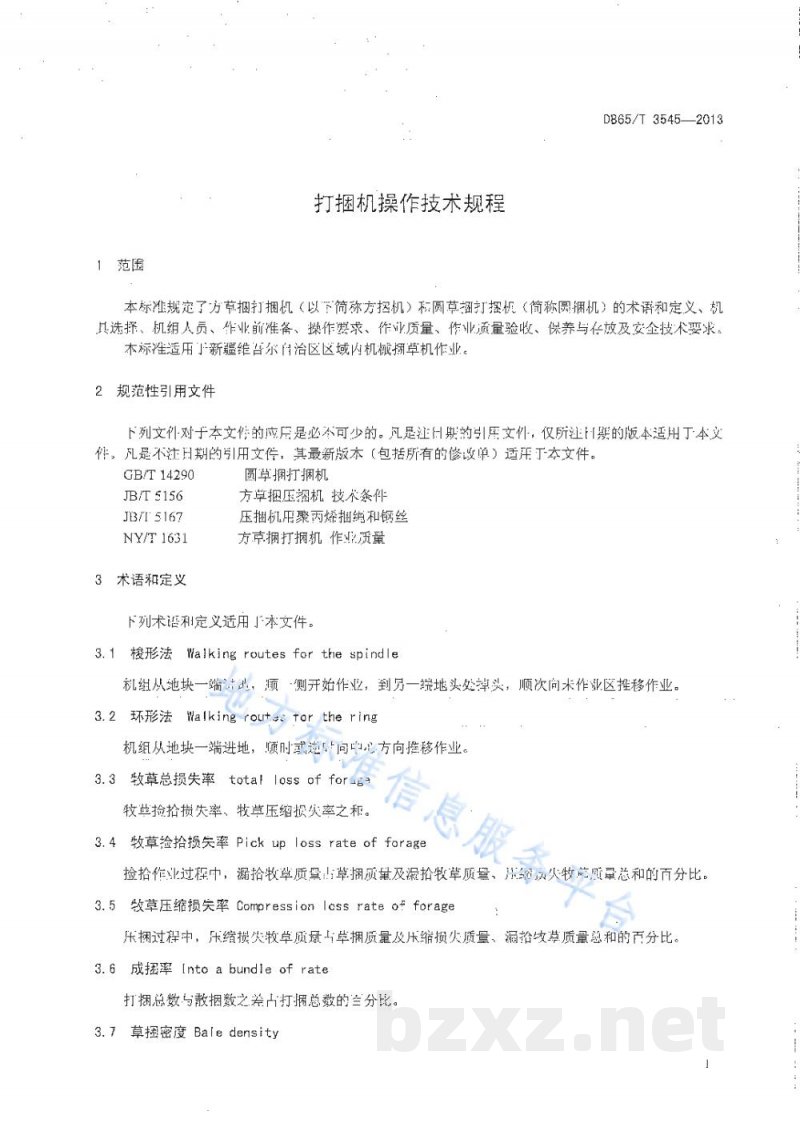

1 范围
本标准规定了方草捆打捆机（以下简称方捆机）和圆草捆打捆机（以下简称圆捆机）的术语和定义、机具选择、机组人员、作业前准备、操作要求、作业质量、作业质量验收、保养与维护及安全技术要求。本标准适用于新疆维吾尔自治区区域内牧草收割机作业。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 14290
JB/T 5156
JB/T 5167
NY/T 1631

3 术语和定义
下列术语和定义适用于本文件。
3.1 梭形法 Walking routes for the spindle：机组从地块一端、一侧开始作业，到另一端地头处掉头，顺次向另一侧作业区推移作业。
3.2 环形法 Walking routes for the ring：机组从地块一端进地，顺时针或逆时针向中心方向推移作业。
3.3 牧草总损失率 total loss of forage：牧草捡拾损失率、牧草压缩损失率之和。
3.4 牧草捡拾损失率 Pickup loss rate of forage：捡拾作业过程中，抢牧草质量占草捆质量及损失牧草质量、漏抢收草质量总和的百分比。
3.5 牧草压缩损失率 Compression loss rate of forage：压捆过程中，压缩损失牧草质量占草捆质量及压缩损失质量、漏抢收草质量总和的百分比。
3.6 成捆率 rate into a bundle：打捆总数与散捆数之差占打捆总数的百分比。
3.7 草捆密度 Bale density：草捆质量与草捆体积之比。
3.8 草捆抗摔率 Bale drop rate：结捆数与摔草捆数之差占结捆数的百分比。
3.9 规则草捆率 Rule bale rate：草捆数与不规则草捆数之差占草捆总数的百分比。

4 机具选择
打捆机应根据其动力大小来选择，应符合GB/T 14290和JB/T 5156的规定。

5 机组人员
机组由驾驶员和辅助人员2人组成，驾驶员应经过技术培训，持有有效驾驶证件，熟悉操作规程，掌握机具性能。

6 作业前准备
6.1 机具准备
6.1.1 打捆机在使用前，应根据使用说明书对打结器（方捆机）绕线机构（圆捆机）、捡拾器及喂入间隔等部位进行调整。
6.1.2 根据作物条件、运输及贮存的要求，调整草条的长度和密度。
6.1.3 捡拾器上下调节灵活，每排弹齿处最低工作位置时，所有弹齿齿端与地面之间的距离不超过2cm。
6.1.4 各个部件调整至合适位置后，要求全部紧固，保证连接可靠不松动，空运转2min～3min检查各机构应运转灵活，无卡滞现象或异常声响。

6.2 草条准备
草条密度、厚度、每米草条质量及铺条质量应符合打捆机使用要求。
6.2.1 牧草或农作物秸秆等需符合说明书的要求。
6.2.2 草条堆集方向应与制草机运输方向一致，密度在10%~23%之间。

6.3 准备捆绳
捆绳应符合JB/T 5167规定的要求。

7 操作要求
7.1 打捆作业一般采用梭形法或环形法。
7.2 机组前进速度应根据草条厚度而定，以不堵塞捡拾器为宜，速度控制在5km/h左右。当机组前进速度降低时，捡拾器速度不应降低。
7.3 作业开始时，捡拾器放在工作位置，弹齿距离地面2cm~3cm，接通动力待捡拾器达到工作转速时即可作业。
7.4 打捆机在使用过程中，要严察捡拾器弹齿耙地，随时注意观察打捆机工作状况。
7.5 对于圆捆机，当捆扎力达到规定要求，绕线机构开始工作时，要立即使车停止前进，同时控制油门保持不变，让动力输出轴继续转动，进行结捆捆扎。捆扎工作完成后，卸下草捆，再进行下一个打捆作业。
7.6 打捆机作业时如遇到堵塞情况，要关闭发动机，切断动力后再清除。
