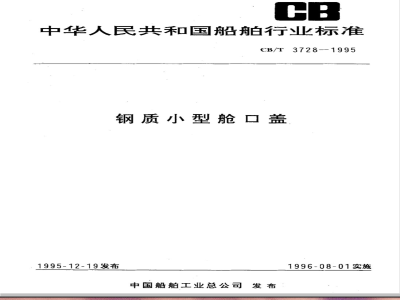

中华人民共和国船舶行业标准
CB/T 3728-1995
钢质小型舱口盖
1995-12-19发布
中国船舶工业总公司发布
1996-08-01实施
中华人民共和国船舶行业标准
钢质小型舱口盖
本标准非等效采用国际标准ISO5778--1994《造船1主题内容与适用范围
CB/T3728--1995
分类号：U26
代替：CB*28476
CB'3069-79
CB*3081-—80
CB'3222-
CB*3223-—84
CBM2063-—82
CBM2012—81
钢质小型风雨密舱口盖》。
本标准规定了钢质小型舱口盖（以下简称舱口盖）的产品分类，技术要求，试验方法和检验规则。本标准适用于各类船舶用小型舱口盖。引用标准
GB8923涂装前钢材表面锈蚀等级和除锈等级CB*3273舰船门、窗、盖的密性试验CB/T3324钢质晒装件精度要求
3产品分类
舱口盖的型式见表1。
单面启闭风雨密舱口盖
双面启闭风雨密舱口盖
快速启闭风雨密舱口盖
埋入式风雨密舱口盖
单面启闭非风雨密舱口盖
双面启闭非风雨密舱口盖
结构特征
翼形螺母夹扣
模形把手夹扣
中心旋转把手夹扣
可倒楔形把手夹扣
翼形螺母夹扣
形把手夹扣
中国船舶工业总公司1995-12-19批准名义尺寸
450×630
530×530
630×630
630×830
450×630
530×530
630×630
630×830
830×830
830×1230
1030×1030
1330×1330
830×830
830×1230
530×530
630×630
530×530
630×630
450×630
530×530
630×630
630×830
830×830
630×830
830×830
450×630
630×830
530×530
830×830
630×630
1996-08-01实施
CB/T3728-1995
3.1.1A型舱口盖的结构型式与基本尺寸见图1和表2。A830×830
A830×1230
短边安装铰链
A1330×1330
—铰链；2夹扣；3一盖板；4一密封件;5-围板；6-拉手；7一锁扣;8一平衡块
A450×630
长边安装铰链
A530×530
A630×630
630×830
名义尺寸
450×630
530×530
630×630
630×830
830×830
830×1230
1030×1030
1330×1330
通孔尺寸
420×600×100
500×500×100
600×600×100
600×800×100
800×800×100
800×1200×100
1000×1000×100
1300×1300×100
CB/T3728-1995
盖板尺寸
L2×B2
508×.688
512×692
516×696
588×588
592×592
596×596
688×688
692×692
696×696
688×888
692×892
696×896
888×888
892×892
896×896
888×1288
892×1292
896×1296
1092×1092
1096×1096
1396×1396
注：1）表中重量不包括围板重量。2）围板的高度与厚度尺寸由选用者定。3）此尺寸规格与ISO5778一致。4）此重量包括有平衡块。
盖板厚度
厚度to
3.1.2B型舱口盖的结构型式与基本尺寸见图2和表3。板2
高度H
翼形螺母夹扣
B830×830
B830×1230
矩边安装校链
名义尺寸
450×630
530×530
630×630
630×830
830X830
830×1230
CB/T3728-1995
1一铰链；2一制止器；3一盖板；4一模形把手夹扣；5—密封件;6圈板；7锁扣
通孔尺寸
420×600×100
500×500×100
600X600X100
600×800×100
800×800×100
800×1200×100
注：1）表中重量不包括围板重量。盖板尺寸
508X688
512×692
516×696
588×588
592×592
596X596
688X688
692X692
696X696
688×888
692×892
696×896
888×888
892×892
896×896
888X1288
892X1292
2）围板的高度与厚度尺寸由选用者定。盖板厚度
厚度t。
高度H
B450×630
长边安装铰链
B530×530
B630×630
B630×830
楔形把手夹扣
重量》
CB/T3728—1995
3.1.3C型舱口盖的结构型式与基本尺寸见图3和表4，L×B
1一弹簧绞链；2-中心旋转把手夹扣；3一盖板；4-密封件；5一围板；6-锁扣表4
名义尺寸
530×530
630×630
通孔尺寸
L×B,XR
500×500×100
600×600×100
注：1)表中重量不包括围板重量。盖板尺寸
588×588
592×592
596×596
688×688
692×692
696×696
2）围板的高度与厚度尺寸由选用者定。盖板厚度
厚度to
高度H
中心旋转把
手夹扣数量
CB/T3728--1995
3.1.4D型舱口盖的结构型式与基本尺寸见图4和表5。D530×530
D630×630
D830×830
名义尺寸
530×530
630×630
630×830
830×830
L×B(L,×B,×R)
L×B,xR
1一围板：2一铰链：3-制止器：4盖板：5--可倒形把手，6密封件7—围槛；8-锁扣
通孔尺寸
L,×B,×R
530×530x115
630×630×115
630×830×115
830×830X115
盖板尺寸
588×588
592×592
596×596
688×888
692×692
696×696
688X888
692×892
696×896
892×892
896X896
甲板开口尺寸
LsXBsXR
622X622X161
622×622×161
626X626X163
722×722×161
722×722×161
726×726×163
722×922X161
726X926X163
726X926X163
926×926×163
926X926X163
盖板厚度
围板厚度
D630×830
长边安装铰链
把手夹扣
CB/T3728—1995
3.1.5E型舱口盖的结构型式与基本尺寸见图5和表6。E630×830
长边安装饺链
xB,×R
E830×830
1-铰链；2-盖板；3--拉手；4—缓冲件；5-围板；6翼形螺母夹扣；7—锁扣表6
名义尺寸
450×630
530×530
630×630
630×830wwW.bzxz.Net
830×830
通孔尺寸
L,×B,XR
420×600×100
500×500×100
600×600×100
600×800×100
800X800×100
注：1）表中重量不包括围板重量，盖板尺寸
508×688
512×692
588×588
592×592
688×888
692×692
688×888
692×892
888×888
892×892
2）围板的高度与厚度尺寸由选用者定。盖板厚度
摩度t。
高度H
翼形螺母夹扣
E450×630
E530×530
E630×630
重量\，kg
CB/T3728-1995
3.1.6F型舱口盖的结构型式与基本尺寸见图6和表6。F630×830
.XB.XA
F830×830
3.2节点详图
1铰链；2—制止器；3一盖板；4一楔形把手夹扣;5-缓冲件；6围板；7—锁扣3.2.1风雨密舱口盖的节点型式见图7。密封件45×20
名义尺
黏结剂
F450×630
F530×530
F630×630
CB/T3728-~1995
3.2.2非风雨密舱口盖的节点型式见图8。缓冲件30×3
名义尺寸
3.3舱口盖附件
3.3.1舱口盖附件的型式见表7。表7
翼形螺母夹扣
楔形把手夹扣
可倒模形把手夹扣
中心旋转把手夹扣
长圆孔限位铰链
长圆孔无限位铰链
圆孔限位铰链
圆孔无限位铰链
弹簧铰链
卧式铰链
制止器
粘结剂
CB/T3728-1995
3.3.2K型夹扣的结构型式和基本尺寸见图9和表8。图9
1—翼形螺母；2—压板;3—螺栓；4—垫圈;5-销轴;6—开口销；7-底座表8
注：h2尺寸供参考。
