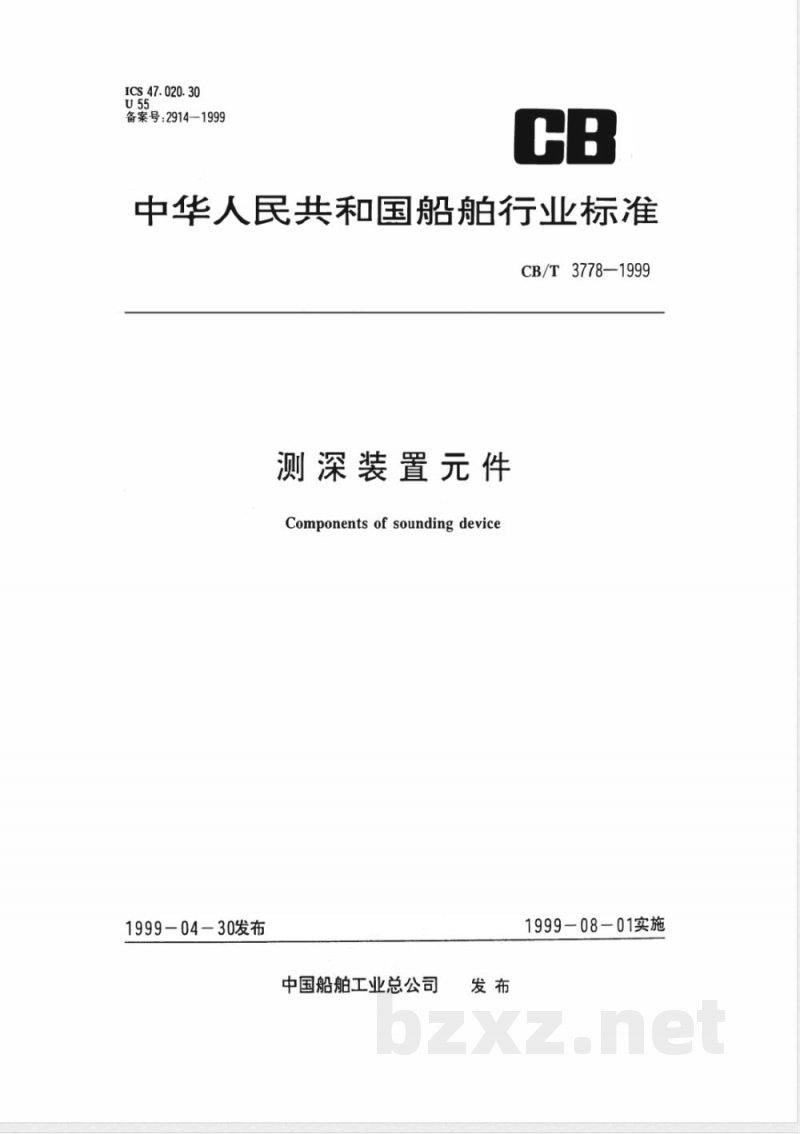

ICS47.020.30
备案号：2914—1999
中华人民共和国船舶行业标准
CB/T 3778—1999
测深装置元件
Components of sounding device1999-04-30发布
中国船舶工业总公司
1999-08-01实施
CB/T3778-1999

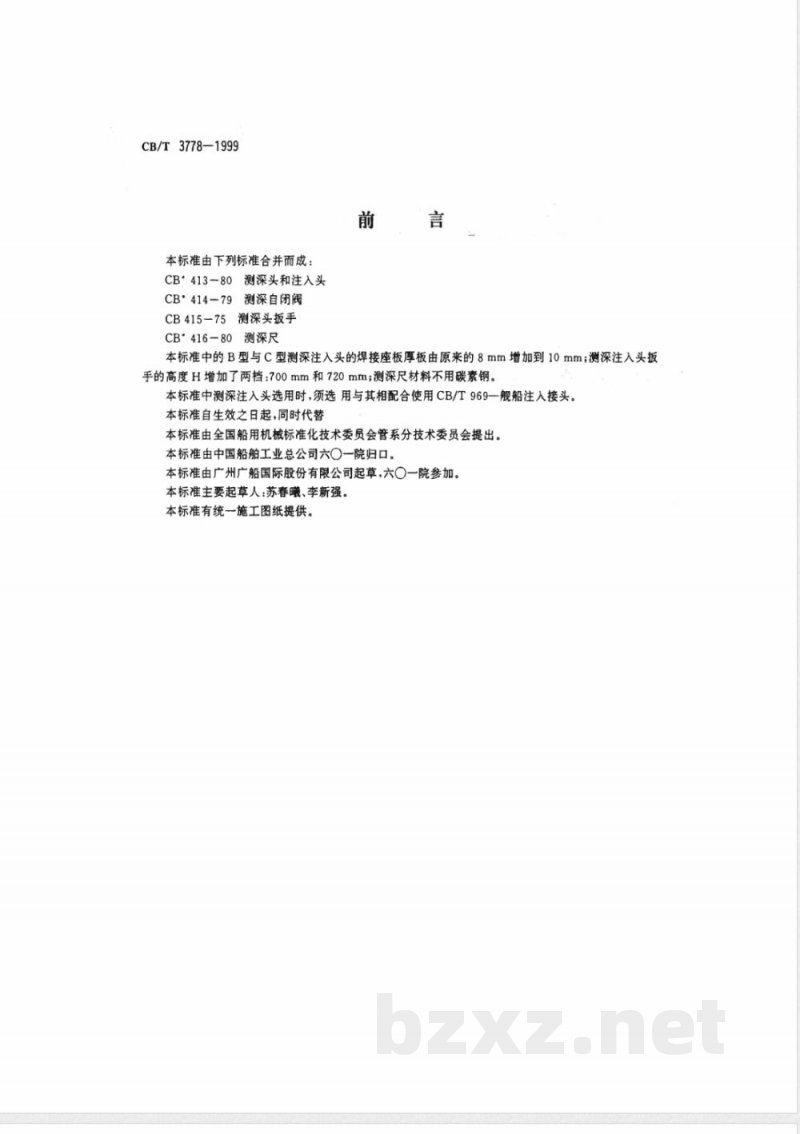

本标准由下列标准合并而成：
CB＇413-80测深头和注入头
CB414-79
测深自闭阀
CB415-75测深头扳手
CB°416-80测深尺
本标准中的B型与C型测深注入头的焊接座板厚板由原来的8mm增加到10mm；测深注入头扳手的高度H增加了两档：700mm和720mm；测深尺材料不用碳素钢。本标准中测深注入头选用时，须选用与其相配合使用CB/T969一舰船注入接头。本标准自生效之日起，同时代替本标准由全国船用机械标准化技术委员会管系分技术委员会提出。本标准由中国船舶工业总公司六○一院归口。本标准由广州广船国际股份有限公司起草，六○一院参加。本标准主要起草人：苏春曦、李新强。本标准有统一施工图纸提供。

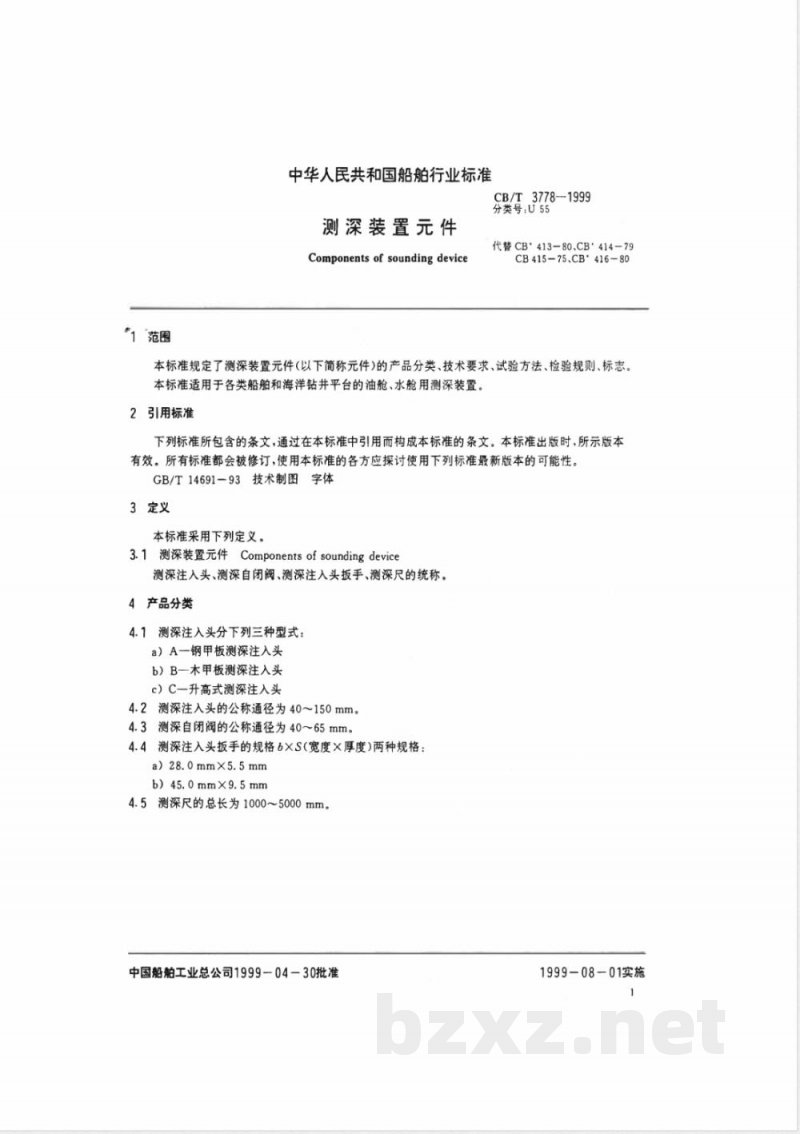

“1范围
中华人民共和国船舶行业标准
测深装置元件
Components of sounding deviceCB/T3778-1999
分类号：U55
代替CB'413-80.CB414-79
CB415-75.CB'416-80
本标准规定了测深装置元件（以下简称元件）的产品分类、技术要求、试验方法、检验规则、标志。本标准适用于各类船舶和海洋钻井平台的油舱、水舱用测深装置。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T14691-93技术制图字体
3定义
本标准采用下列定义。
3.1测深装置元件
Components of sounding device测深注入头、测深自闭阀、测深注入头扳手、测深尺的统称。4产品分类
4.1测深注入头分下列三种型式：a）A一钢甲板测深注入头
b）B一木甲板测深注入头
c）C一升高式测深注入头
4.2测深注入头的公称通径为40~150mm。4.3测深自闭阀的公称通径为40～65mm。4.4测深注入头扳手的规格6×S宽度×厚度）两种规格：a)28.0mmX5.5mm
b)45.0mm×9.5mm
4.5测深尺的总长为1000~5000mm。中国船舶工业总公司1999－04－30批准1999-08-01实施
CB/T3778--1999

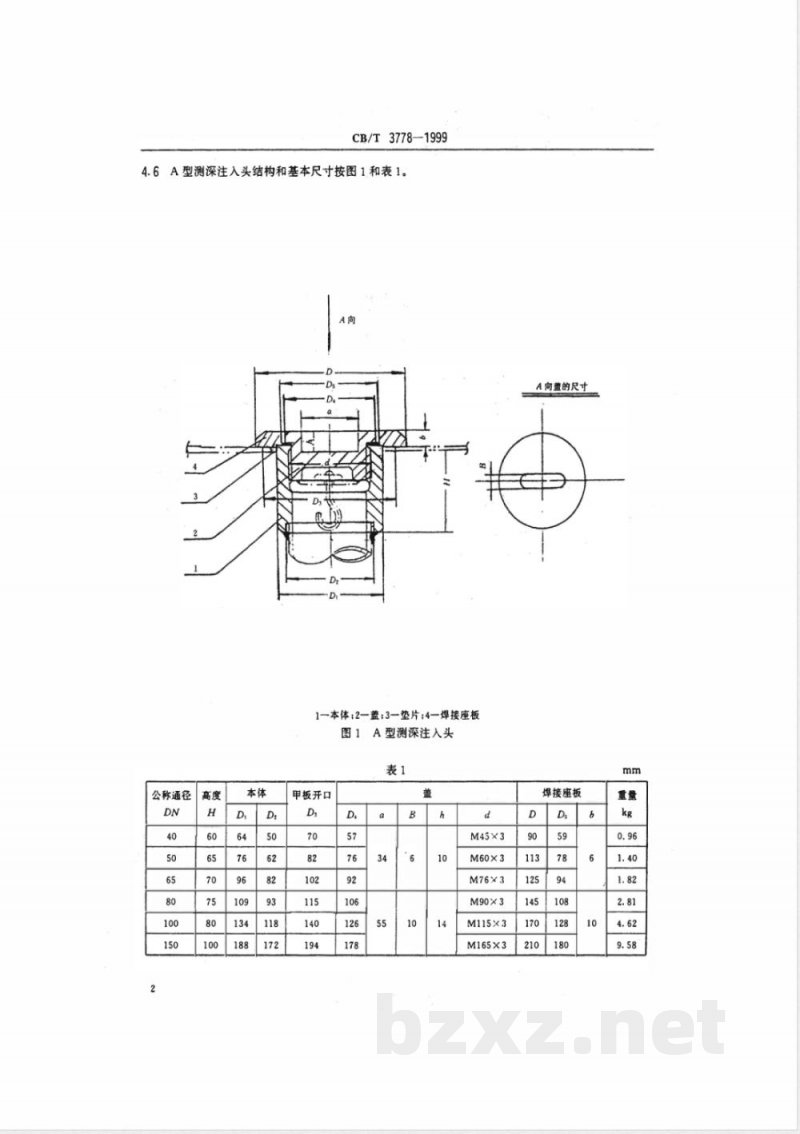

4.6A型测深注入头结构和基本尺寸按图1和表1。1一本体；2一盖；3一垫片；4一焊接座板图1A型测深注入头
公称通径
甲板开口
M45×3
M60×3
M76×3
M90×3
M115×3
M165×3
A向盖的尺寸
焊接座板
CB/T 3778—1999

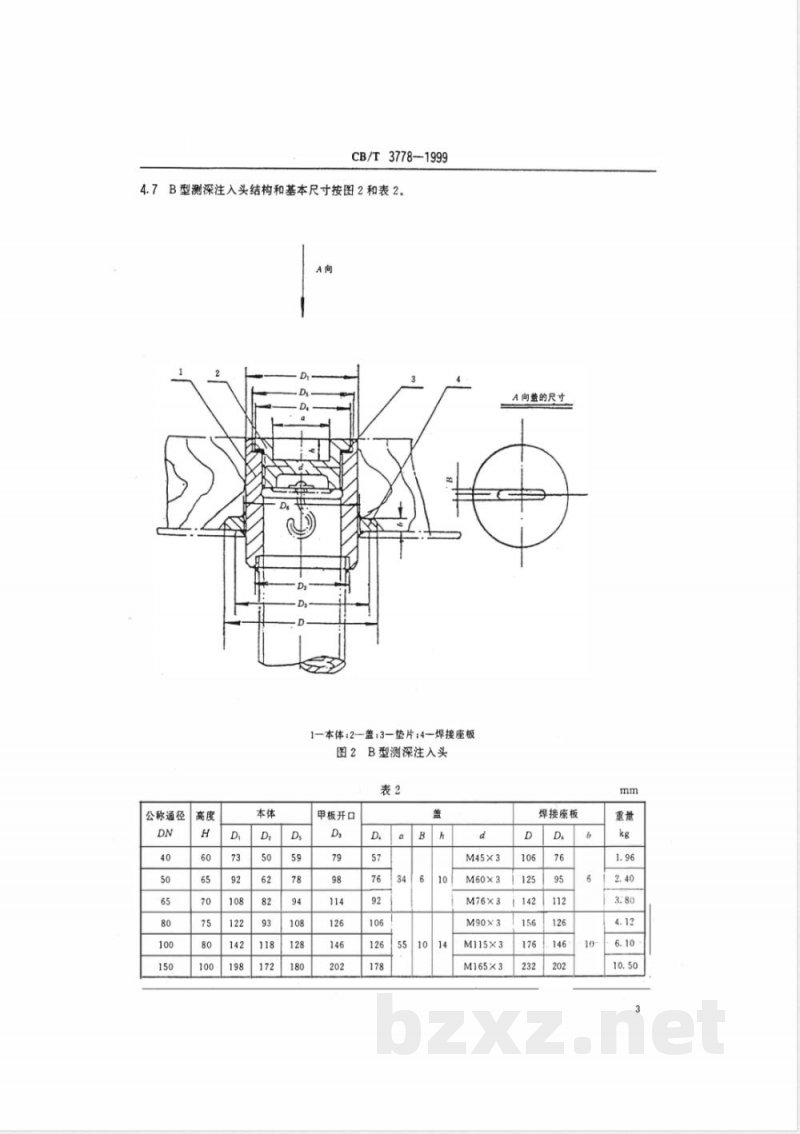

4.7B型测深注入头结构和基本尺寸按图2和表2。A向
1-本体：2盖：3一垫片：4-焊接座板图2B型测深注入头
公称通径
甲板开口
M45×3
M60×3
M76×3
M90×3
M115×3
M165×3
A向益的尺寸
焊接座板
CB/T3778—1999
4.8C型测深注入头结构和基本尺寸按图3和表3。1一本体；2一盖；3一垫片；4一焊接座板图3C型测深注入头
公称通径
甲板开口
M45×3
M60×3
M90×3
M115×3
M165×3
A向盖的尺寸
焊接座板
CB/T3778—1999
4.9测深自闭阀结构和基本尺寸按图4和表4。打开位置
关闭位置
公称通径
1一阀体：2一压盖：3一旋盖：4一上盖；5一重块：6一自闭式放气阀图4测深自闭阀
CB/T3778-1999
4.10测深注入头扳手结构和基本尺寸按图5和表5。图5测深注入头扳手
圆杆直径
圆杆直径
CB/T3778—1999
4.11测深尺结构和基本尺寸按图6和表6。图6测深尺
每段长度
250或500
注：不锈钢测深尺适用介质为水，黄铜测深尺适用介质为！、！级石油产品，铜
总重kg
2标记示例
CB/T3778-1999
公称通径DN40mm的钢甲板测深注入头：测深注入头
A40CB/T3778-1999
公称通径DN40mm的木甲板测深注入头：测深注入头
B40CB/T3778-1999
公称通径DN40mm的升高式测深注入头：测深注入头
C40CB/T3778-1999
公称通径DN40mm的测深自闭阀：40CB/T3778—1999
测深自闭阀
规格28×5.5，
扳手28×5.5-150
CB/T3778—1999
总长度为2500mm，每段长度500mm组合的黄铜测深尺：测深尺2500×500HCB/T3778-1999总长度为3000mm，每段长度500mm组合而成的不锈钢测深尺：测深尺
3000×500N
CB/T3778-1999
技术要求
元件的主要零件材料按表7。
元件名称
测深注入头扳手
测深尺
零件名称
焊接座板
阀体、旋盖、上盖、压盖
自闭式放气阀
扳手、手柄
主要零件的材料
不锈钢棒
普通碳索结构钢
铸锡脊铜
优质碳紫结构钢
黄铜板免费标准bzxz.net
不锈钢板
5.2测深装置元件应符合本标准的要求，并按统一图样制造，牌
ZG230-450
1Cr18Ni9Ti
ZCuZn16Si4
Q235-A
ZCuSn10Zn2
Q235-A
QT40-15
1Cr18Ni9Ti
标准号
GB567685
GB1220-92
GB1176-87
GB70088
GB1176-87
GB70088
GB1348-88
GB4424—84
GB699-88
GB 2041-89
GB3280-84
5.3直接安装于液舱时，测深注入头的焊接座板与甲板连接处应进行双面焊。A型、B型测深注入头本体和焊接座板可做成一体。
5.4试验合格后的测深自闭阀，其旋盖和阀体之间应涂工业黄油。5.5对于运输1级和重级石油产品使用的扳手，应用青铜或碰撞时不发生火花的其他金属制造，钢扳手应镀锌。
5.6测深尺展伸后，应平直，不能有明显的弯曲。刻一长100mm线，并标注数字，字体高度按GB/T14691中规定的7号字，刻度深0.3mm，测深尺各8
CB/T 3778-1999
段连接处及止动突圆处应能互相紧贴，不应有明显的松动。6试验方法
6.1测深注入头应以0.11MPa水压进行密封试验，保压5min不得有渗漏现象。6.2测深自闭阀阀体应进行水压强度试验，试验压力为0.3MPa，保压5min，不得有渗漏现象；在阀关闭状态下对密封面进行密封性水压试验，试验压力为0.2MPa，保压5min，各密封面及连接处不得有渗漏现象。
7检验规则
测深装置元件由检验部门验收，并出具合格证书。8标志
测深装置无件具有下列标志：
a）制造厂名称；
b）产品型号和标准编号；
c）检查合格印章。
