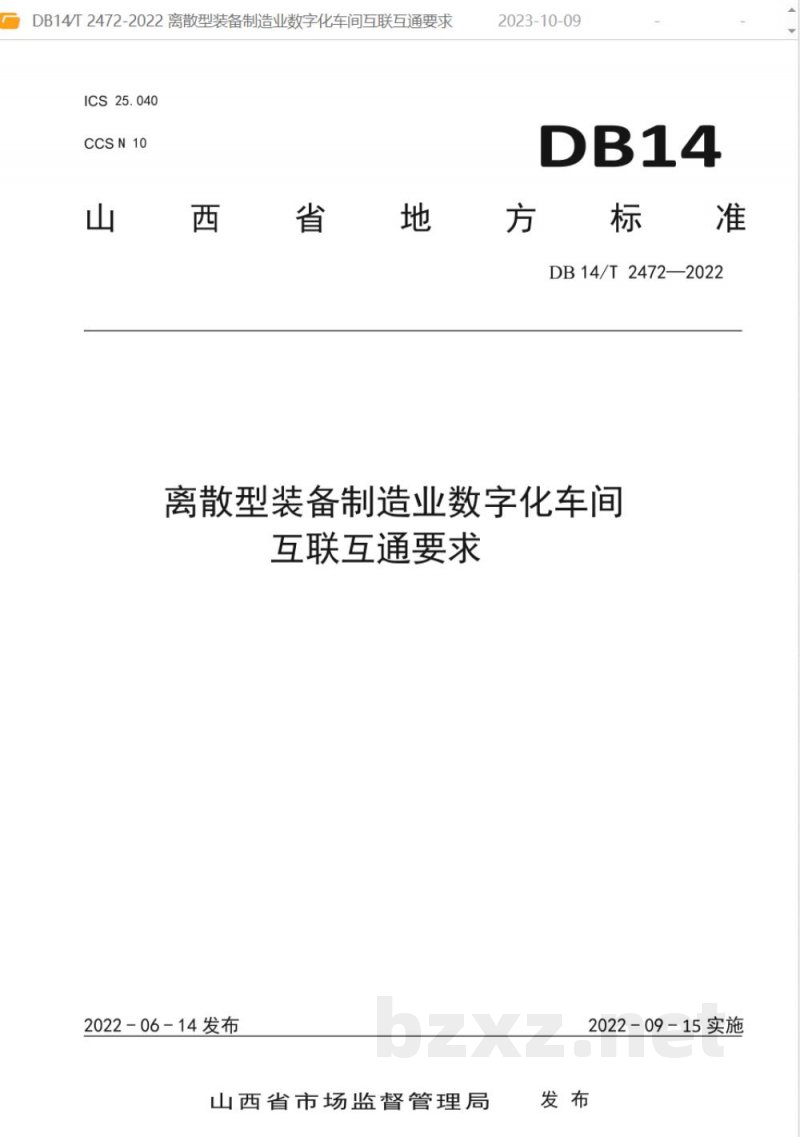

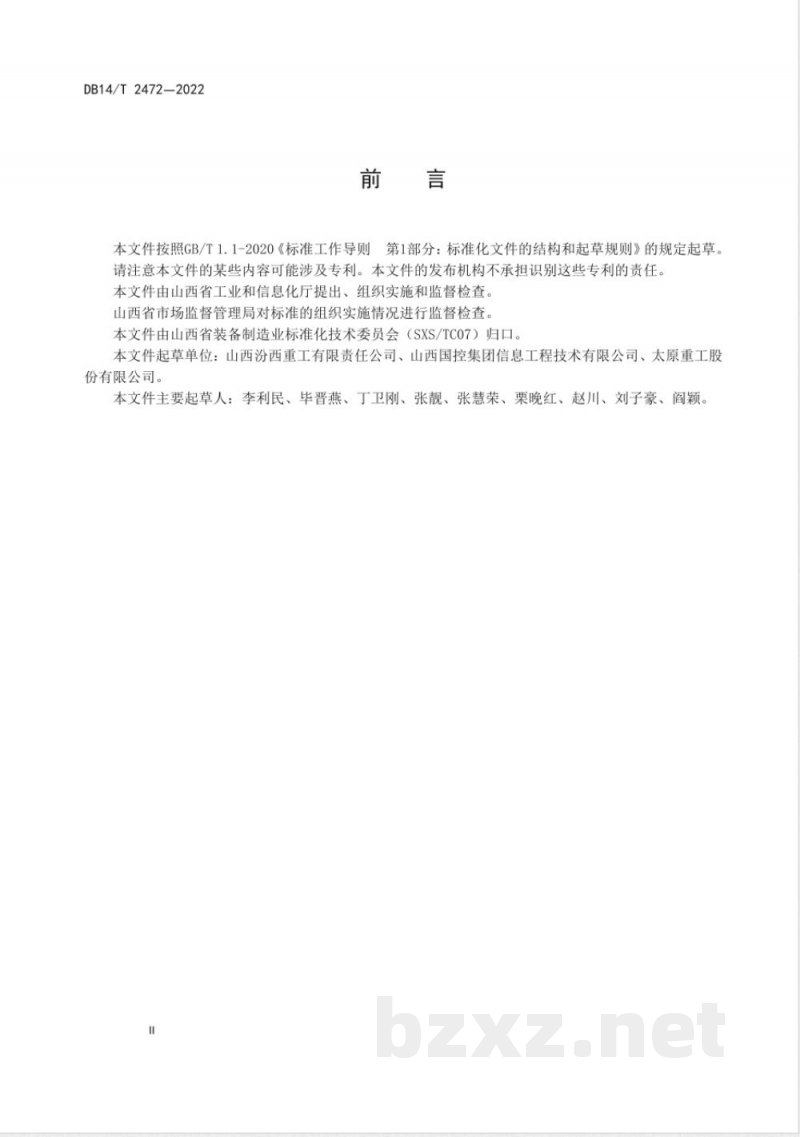

DB14/T2472-2022 离散型装备制造业数字化车间互联互通要求 本文件按照GB/T1.1-2020《标准工作导则第1部分：标准化文件的结构和起草规则》的规定起草。请注意，本文件的某些内容可能涉及专利，发布机构不承担识别这些专利的责任。本文件由山西省工业和信息化厅提出并组织实施，由山西省市场监督管理局监督检查，山西省装备制造业标准化技术委员会归口。起草单位包括山西汾西重工有限责任公司、山西国控集团信息工程技术有限公司、太原重工股份有限公司。主要起草人包括李利民、毕晋燕、丁卫刚、张靓、张慧荣、栗晚红、赵川、刘子豪、阎颖等。 1 范围 本文件规定了离散型装备制造业数字化车间（以下简称数字化车间）的术语和定义、数字化车间互联互通业务架构、网络架构、互联互通要求、数字化车间数据字典。适用于数字化车间互联互通的规划和建设。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中注明日期的引用文件，仅适用于该日期对应的版本；不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件： - GB/T30976.1 工业控制系统信息安全 第1部分：评估规范 - GB/T30976.2 工业控制系统信息安全 第2部分：验收规范 - GB/T37393 3 术语和定义 数字化车间通用技术要求GB/T37393界定的术语和定义适用于本文件。 4 缩略语 下列缩略语适用于本标准： - DNC：分布式数控（Distributed Numerical Control） - MES：制造执行系统（Manufacturing Execution System） - MDC：生产数据及设备状态信息采集分析管理系统（Manufacturing Data Collection & Status Management） - PLC：可编程逻辑控制器（Programmable Logic Controller） - OPCUA：OPC统一架构（OPC Unified Architecture） - OPC：工业标准 Object Linking and Embedding for Process Control 5 数字化车间互联互通业务架构 5.1 数字化车间互联互通业务架构见图1： 数字化车间互联互通架构分为基础层和执行层，在数字化车间基础上，还可集成企业管理层（不在本标准范围内）。数字化车间的基础层包括数字化车间生产制造所必须的基础设施，如加工设备、装配设备、物流设备、用户终端、物料等。执行层描述生产过程中的各类业务、活动，包括生产管理、资源管理、设备管理、质量管理等。 5.2 数字化车间业务架构中各模块之间主要业务信息流见图2： 执行层从企业资源计划管理系统中收到以生产订单为基础制定的生产计划，车间根据主生产计划查询离散型装备制造业产品配套表，根据产品配套表...
