GB 12972.3-1991
标准分类号
标准ICS号:电气工程>>电线和电缆>>29.060.20电缆
中标分类号:电工>>电工材料和通用零件>>K13电缆及其附件
出版信息
出版社:中国标准出版社
页数:8页
标准价格:10.0 元
出版日期:1992-03-01
相关单位信息
首发日期:1991-06-06
复审日期:2004-10-14
起草人:刘凤林、顾瑜、石兴瑞
起草单位:上海电缆研究所、煤炭科学研究总院抚顺分院等单位
归口单位:全国电线电缆标准化技术委员会
提出单位:中华人民共和国机械电子工业部
发布部门:国家技术监督局
主管部门:中国电器工业协会
标准简介
本标准规定了额定电压0.66/1.14 kV采煤机屏蔽监视加强型软电缆产品品种、技术要求、试验方法和检验规则。本标准适用于额定电压0.66/1.14 kV采煤机及类似设备用铜芯橡皮绝缘橡皮护套屏蔽监视加强型软电缆。本标准应与GB 12972.1一起使用。 GB 12972.3-1991 矿用橡套软电缆 第3部分:额定电压0.66门.14 kv采煤机屏蔽监视加强型软电缆 GB12972.3-1991 标准下载解压密码:www.bzxz.net
标准内容

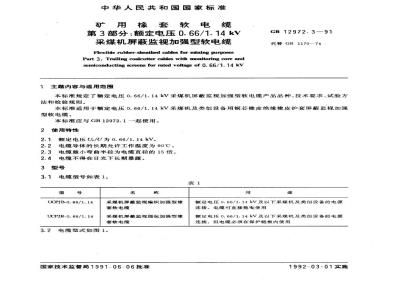

中华人民共和国国家标准
矿用橡套软电缆
第3部分:额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆
Flexible rubber-sheathed cables for mining purposesPart3:Trailing coalcuttercableswith monitoring coreandsemiconductingscreensforratedvoltageof0.66/1.14kv主题内容与适用范围
GB12972.3--91
代替GB1170—74
本标准规定了额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆产品品种、技术要求、试验方法和检验规则。
本标准适用于额定电压0.66/1.14kV采煤机及类似设备用铜芯橡皮绝缘橡皮护套屏蔽监视加强型软电缆。
本标准应与GB12972.1一起使用。2使用特性
2.1额定电压U/U为0.66/1.14kV。2.2电缆导体的长期允许工作温度为90℃。2.3电缆最小弯曲半径为电缆直径的15倍。2.4电缆不得在日光下长期暴露。3型号
电缆型号如表1。
UCPJB-0.66/1.14
UCPJR-0.66/1.14
采煤机屏蔽监视编织加强型橡
套软电缆
采煤机屏蔽监视绕包加强型橡
套软电缆
2电缆型式如图1。
国家技术监督局1991-06-06批准用
额定电压0.66/1.14kV及以下采煤机及类似设备的电源连接。电缆可直接拖曳使用
额定电压0.66/1.14kV及以下采煤机及类似设备的电源连接。但电缆必须在保护链板内使用1992-03-01实施
4规格
GB12972.3--91
UCPJR-0.66/1.14
UCPJB-0.66/1.14
1一动力线芯导体;2一控制线芯导体;3一绝缘;4-半导电屏蔽层;5一内护套;6一监视线芯;7一=为绕包加强层,≠为编织加强层(兼作地线);8外护套电缆规格应符合表2规定。
芯数×导体标称截面,mm
动力线芯
地线芯
控制线芯
动力线芯
标称厚度
注:监视线导体标称截面应不小于1.5mm2。5技术要求
5.1电缆的技术要求应符合表3规定。5.2导体
内护套
计算厚度
外护套
标称厚度
电缆外径
UCPJR-0.66/1.14
最小值
5.2.1导体中的单线应镀锡。除监视线芯之外,导体表面应包隔离层。5.3绝缘
最大值
UCPJB-0.66/1.14
最小值
最大值
5.3.1动力线芯和控制线芯的绝缘应采用乙丙橡胶为基料的绝缘胶料,其性能应符合本标准附录A规定。
5.3.2绝缘屏蔽采用GB12972.1中表5的A类结构。5.4缆芯
5.4.1控制线芯位置符合GB12972.1第7.2条a的规定。5.4.2监视线芯位置符合GB12972.1第7.3条a的规定。5.4.3地线芯位置符合GB12972.1第7.4条d的规定。5.4.4缆芯的绞合节径比应不大于85.5护套
GB12972.3—91
5.5.1内护套应符合GB7954.10中XH-31A型规定。5.5.2外护套应采用氯丁胶为基料的护套胶料,其性能应符合本标准附录B规定。5.5.3外护套应为黄色。
5.6加强层
5.6.1UCPJB-0.66/1.14型的加强层应符合GB12972.1第9.2条b的规定;UCPJR-0.66/1.14型符合GB12972.1第9.2条c的规定。
5.6.2UCPJB-0.66/1.14型的覆盖率应不小于70%,UCPJR型应不小于90%。6试验和检验规则
产品按表3规定试验。
项目名称
结构尺寸
绝缘厚度
屏蔽层
护套厚度
加强层
电缆外径
电缆性能
导体电阻
过渡电阻
工频交流电压
型式试验
出厂试验
燃烧试验
绝缘物理机械
护套物理机械
识别标志
交货长度
技术要求
GB12972.1第4.1条及本标准第5.2条GB12972.1第5.2条及本标准表2
本标准第5.3.2条
GB12972.1第7条及本标准第5.4条GB12972.1第8条及本标准表2
本标准第5.6条
本标准表2
GB12972.1表1
不大于500Q
GB12972.1表8
3kV5min绝缘不击穿
GB12972.1第11.6条
本标准第5.3条
本标准第5.5条
GB12972.1第10条
GB12972.1第11.12条
注:St表示定期试验,每年应至少进行一次。试验类型
试验方法
目力检查
绞向目力检查
按本标准附录C计算
本标准附录E
GB12666.2
GB2951
GB2951及本标准附录D
GB6995
计米器
老化前试样
抗张强度
断裂伸长率
空气箱热老化试验
试验温度
试验时间
抗张强度变化率
断裂伸长率变化率
空气弹老化实验
试验温度
试验压力
试验时间
抗张强度变化率
断裂伸长率变化率
热延伸试验
试验温度
机械应力
载荷时间
裁荷伸长率
冷却后永久变形
体积电阻系数
测试温度
老化前试样
抗张强度
GB12972.3-91
附录A
橡皮绝缘性能要求
(补充件)
试验项目
最小值
最小值
最大值
最大值
最大值
最大值
最小值
最大值
最大值
最小值
橡皮护套性能要求
(补充件)
试验项目
最小值
135±3
127±1
550±20
200±3
断裂伸长率
空气箱热老化试验
试验温度
试验时间
抗张强度变化率
断裂伸长率
断裂伸长率变化率
抗撕强度
热延伸试验
试验温度
机械应力
载荷时间
载截荷伸长率
冷却后永久变形
浸油试验
试验温度
试验时间
抗张强度变化率
断裂伸长率变化率
表面电阻系数
测试温度下载标准就来标准下载网
编织层覆盖密度按公式(C1)计算:式中:.编织层覆盖密度,%。
式中:D——编织层的节圆直径,mm,d—绞合股线的计算宽度,mm;
GB12972.391
续表B1
试验项目
最小值
最大值
最大值
最大值
最小值
最大值
最大值
最大值
最大值
最小值
附录C
覆盖密度计算方法
(补充件)
P=(2pp)×100
100±2
200±3
100±2
+............+..........
.......(C1 )
一编织机同一方向的锭数;
一每锭的绞合股线数目;
L编织节距,mm。
绕包层覆盖密度按公式(C2)计算:C2
式中:F
绕包层覆盖密度,%;
绕包层的节圆直径,mm;
绞合股线的计算宽度,mm;
绞合股线数目;
L—绕包节距,mm。
试验设备
GB12972.3—91
附录D
表面电阻测试方法
(补充件)
量程为0~2×105M2。
电阻测试仪
D1.2直流电压源
100V。
百温度为20℃,相对湿度为65%。D1.3标准环境气候箱
D2试验方法
3段护套,各长15cm,套在直径等于护套内径的绝缘棒上,护套表面用酒精清洗,相距10士0.5mm的两处分别绕上铜线,铜线直径为0.20.6mm,再次清洗护套表面。试样放在标准环境气候箱内处理24h,取出后立即施加100V直流电源,历时(60土3)s,测得表面电阻R。然后乘以a/10,其中a为护套周长(cm),结果以Q表示。
注:如果表面电阻很高,超出仪器量程时,可将n个试样并联,用·4/10乘以测量值。附录E
过渡电阻测试方法
(补充件)
试验仪器与设备
电阻测量仪。
E1.2铜锌合金圆形探针,直径为5mm,端头曲率半径为2.5mm。E1.3直流电压源9V。
E2·试样制备
试样可以为成品全长,也可为一段,但至少5m。试样一端露出导体和同心式导体,在试样另一端,GB12972.3-91
剥除护套,同心导体向外弯曲、绝缘上的半导电层露出至少0.1m。E3试验准备
外露的导体端头连到电阻仪的一个端子上。探钻连到另一个端子上。E4试验步骤
探针垂直压在外露半导电层上,压力为30士5N,相距20mm,测5个值。、E5试验结果
取5个测量值的算术平均值,该平均值应不超过标准规定值。附录F
抗撕强度试验方法
(补充件)
F1试验仪器与设备
F1.1拉力试验机。
F1.2夹具两个夹头均能夹住试片。F1.3冲模应能冲制如图F1的试片。75
S一撕裂长度,mm
F1.4测厚仪
F1.5表面处理机,切平或磨光试片表面。F2试样制备
2个试样,每个长100mm,按图F1冲制,必要时除去表面纤维粘附物,需用表面处理机处理,厚度为2.0士0.3mm,沿撕裂长度测5处厚度,并取平均值。将试样夹在试验机上,如图F2。F3试验步骤
GB 12972.3-91
撕裂试片,夹头速度500mm/min左右,测试最大拉力,以N计之。F4试验结果
如果2个测量值均不小于规定的最小值,认为合格,抗撕强度等于最大拉力(N)除以试片厚度(mm)。
抗撕强度取2个计算值的平均值。附加说明:
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。本标准由机械电子工业部上海电缆研究所、煤炭科学研究总院抚顺分院等单位负责起草。本标准主要起草人刘凤林、顾瑜、石兴瑞。
