ICS 55.200
J83
DB13

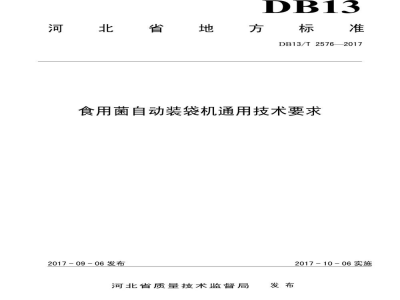

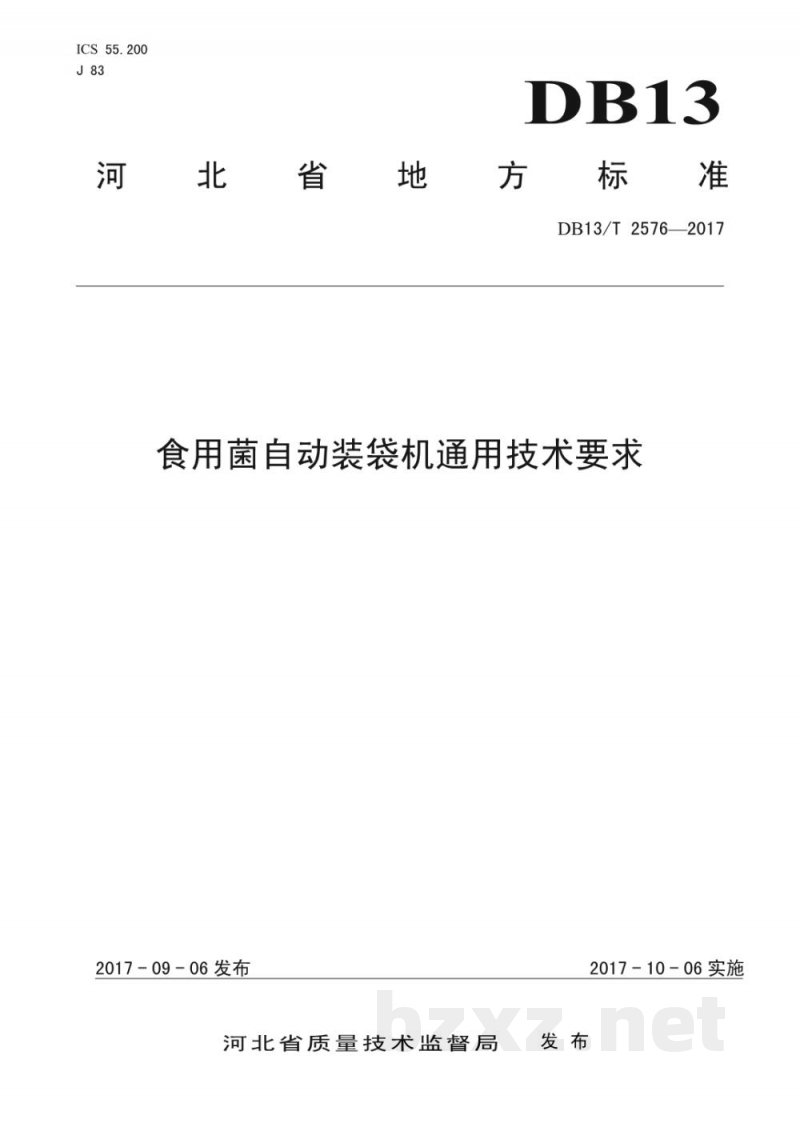

河北省地方标准
DB13/T 2576—2017
食用菌自动装袋机通用技术要求
2017-09-06发布
2017-10-06实施
河北省质量技术监督局发布

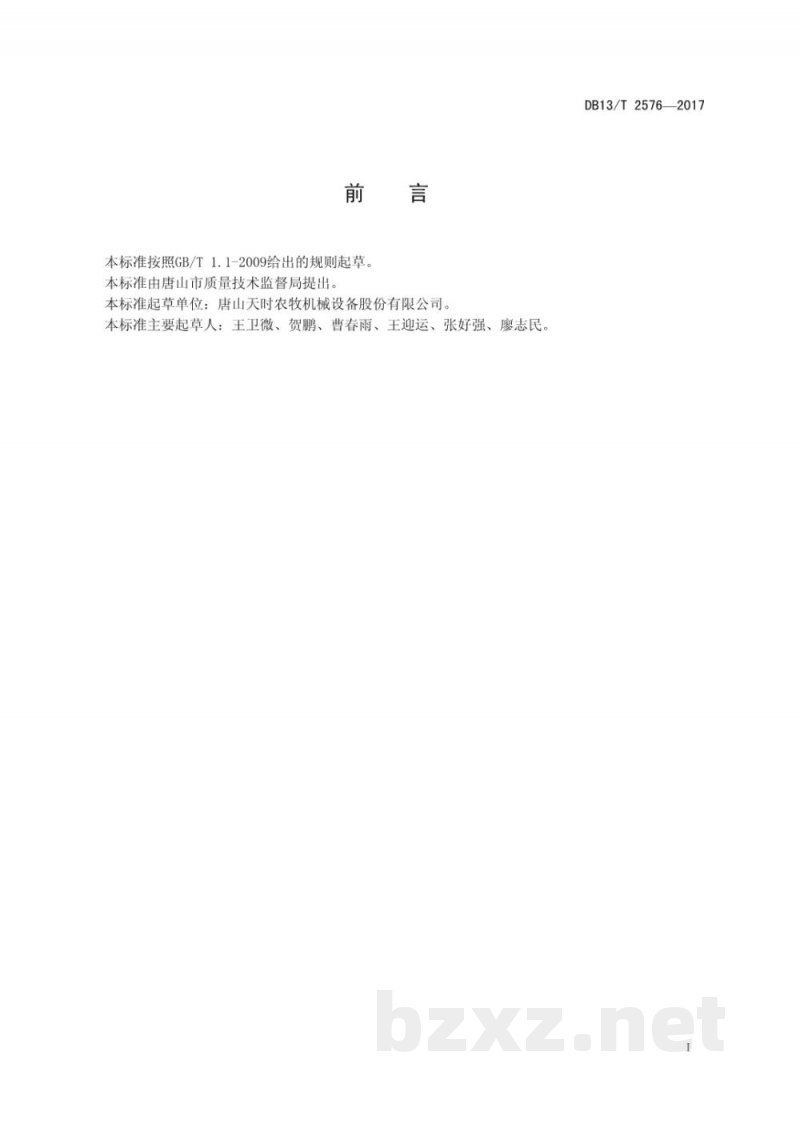

前言
本标准按照GB/T 1.1—2009给出的规则起草。本标准由唐山市质量技术监督局提出。本标准起草单位：唐山天时农牧机械设备股份有限公司。本标准主要起草人：王卫微、贺鹏、曹春雨、王迎运、张好强、廖志民。

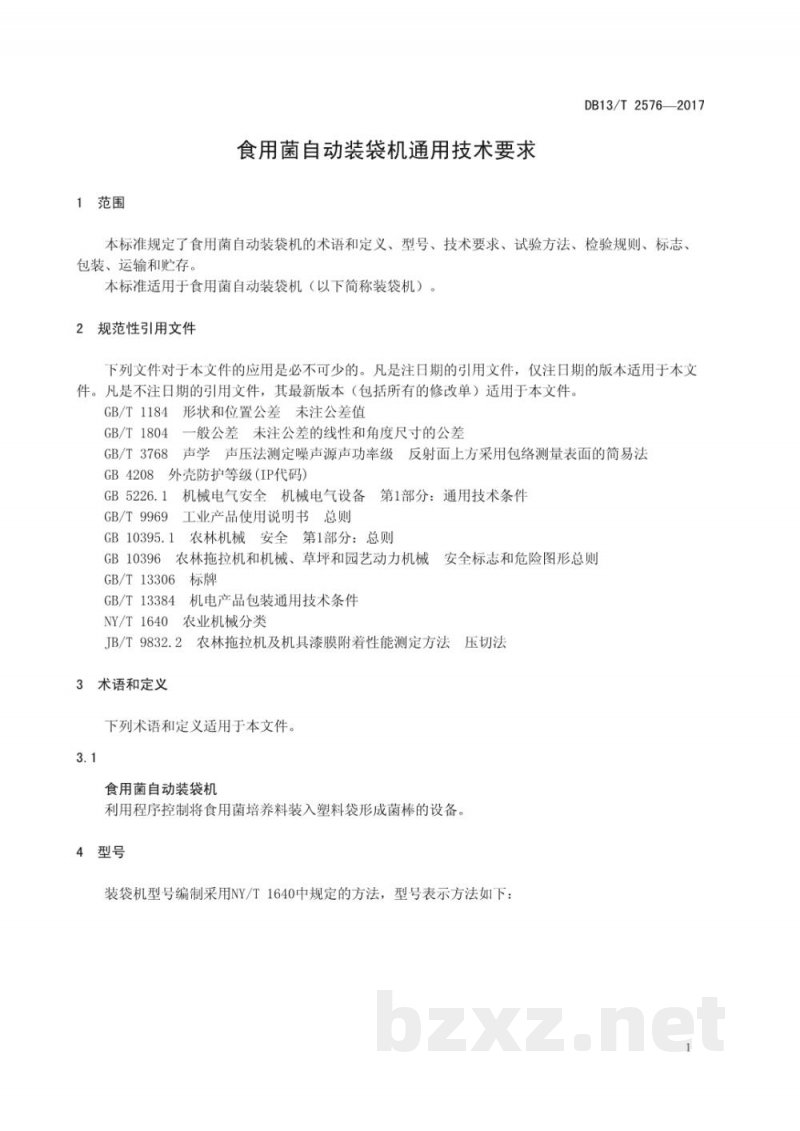

1 范围
本标准规定了食用菌自动装袋机的术语和定义、型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于食用菌自动装袋机（以下简称装袋机）。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1184 形状和位置公差 未注公差值
GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差
GB/T 3768 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法
GB 4208 外壳防护等级（IP代码）
GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件
GB/T 9969 工业产品使用说明书 总则
GB 10395.1 农林机械安全 第1部分：总则
GB 10396 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形 总则
GB/T 13306 标牌
GB/T 13384 机电产品包装通用技术条件
NY/T 1640 农业机械分类
JB/T 9832.2 农林拖拉机及机具漆膜附着性能测定方法 压切法

3 术语和定义
下列术语和定义适用于本文件。
3.1 食用菌自动装袋机
利用程序控制将食用菌培养料装入塑料袋形成菌棒的设备。

4 型号
装袋机型号编制采用NY/T 1640中规定的方法，型号表示方法如下：
食用菌自动装袋机代号 + 额定生产率（袋/h）+ 功能代号。
L：立式装袋机；W：卧式装袋机。
H：具备红外防护功能（无则不标）。
C：具备触摸屏操作功能（无则不标）。
示例：13Z-1000CHL，指额定生产率为1000袋/h，且具备触摸屏操作和红外防护功能的立式食用菌自动装袋机。

5 技术要求
5.1 使用环境条件
5.1.1 运行环境温度范围为0℃～40℃。
5.1.2 正常运行湿度应≤95%。
5.1.3 电源电压：AC380V或AC220V。
5.1.4 电源频率：50Hz±1Hz。

5.2 一般要求
5.2.1 装袋机应符合本标准的要求，并按规定程序批准的图样和技术文件制造。
5.2.2 原材料及外协件、外购件应符合相关标准规定，并经检验合格，外购件须有合格证方可装配。
5.2.3 未注公差尺寸按GB/T 1804规定执行，其中机械加工表面按m级，非机械加工表面按c级。
5.2.4 未注形状和位置公差按GB/T 1184中K级执行。
5.2.5 焊接件应焊接牢固，无堆焊、假焊等缺陷，外露焊缝应平直均匀。

5.3 外观要求
5.3.1 装袋机表面无图样规定以外的凸起、凹陷等缺陷。
5.3.2 文字说明、标记、图案应清晰规范。
5.3.3 机加工表面无擦伤、毛刺和锈蚀。
5.3.4 钣金件不得有裂纹、折皱和凹凸现象。

5.4 涂装要求
外露部分应涂漆，涂层均匀完整，外观清洁，漆膜厚度不低于45μm，附着性能不低于JB/T 9832.2规定的Ⅱ级。

5.5 运转要求
5.5.1 装袋机组装后应进行电控运行调试，控制系统及电器元件应正常工作。
5.5.2 各调整机构、操纵装置及联锁保护装置应灵活可靠，不得卡阻。
5.5.3 连接件、紧固件应牢固，无松动。
5.5.4 润滑系统应无渗漏油现象。

5.6 电气控制系统要求
5.6.1 电气系统应符合GB 5226.1规定。
5.6.2 仪表箱外壳防护等级不低于IP55。
5.6.3 控制系统应具备参数设定、计数和调整功能。
5.6.4 红外监测系统应稳定可靠，触摸屏显示清晰、反应灵敏。

5.7 主要性能要求
5.7.1 生产率应达到额定生产率要求。
5.7.2 成形袋破损率不得超过0.2%。

5.8 噪声要求
正常工作噪声声压级不大于89dB(A)。

5.9 可靠性
正常作业条件下，应保证装10000袋无故障。

5.10 安全要求
装袋机外露回转部件（如皮带轮等）应设置防护装置。
