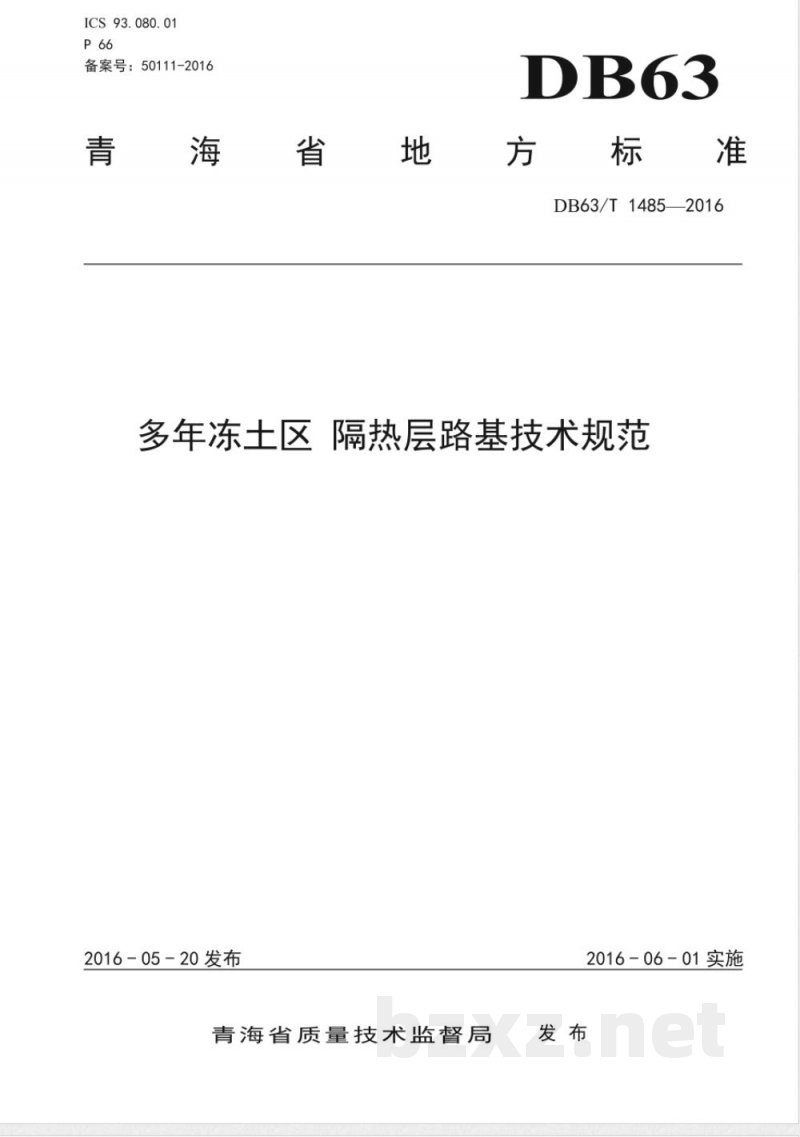

ICS 93.080.01 P66
备案号：50111-2016
青海省地方标准 DB63/T1485—2016
多年冻土区隔热层路基技术规范
发布：2016-05-20 实施：2016-06-01
发布单位：青海省质量技术监督局

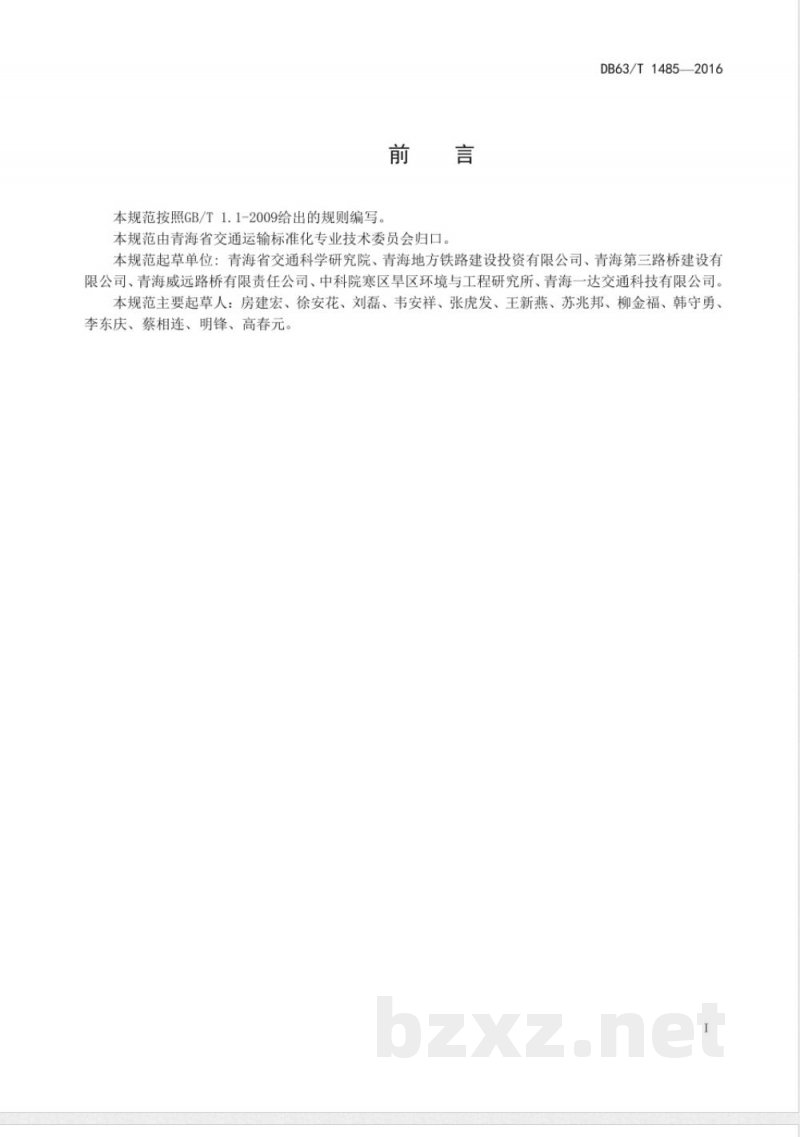

前言
本规范按照GB/T 1.1-2009编写，由青海省交通运输标准化专业技术委员会归口，起草单位包括青海省交通科学研究院、青海地方铁路建设投资有限公司、青海第三路桥建设有限公司、青海威远路桥有限责任公司、中科院寒区旱区环境与工程研究所及青海一达交通科技有限公司。主要起草人：房建宏、徐安花、刘磊、韦安祥、张虎发、王新燕、苏兆邦、柳金福、韩守勇、李东庆、蔡相连、明锋、高春元。

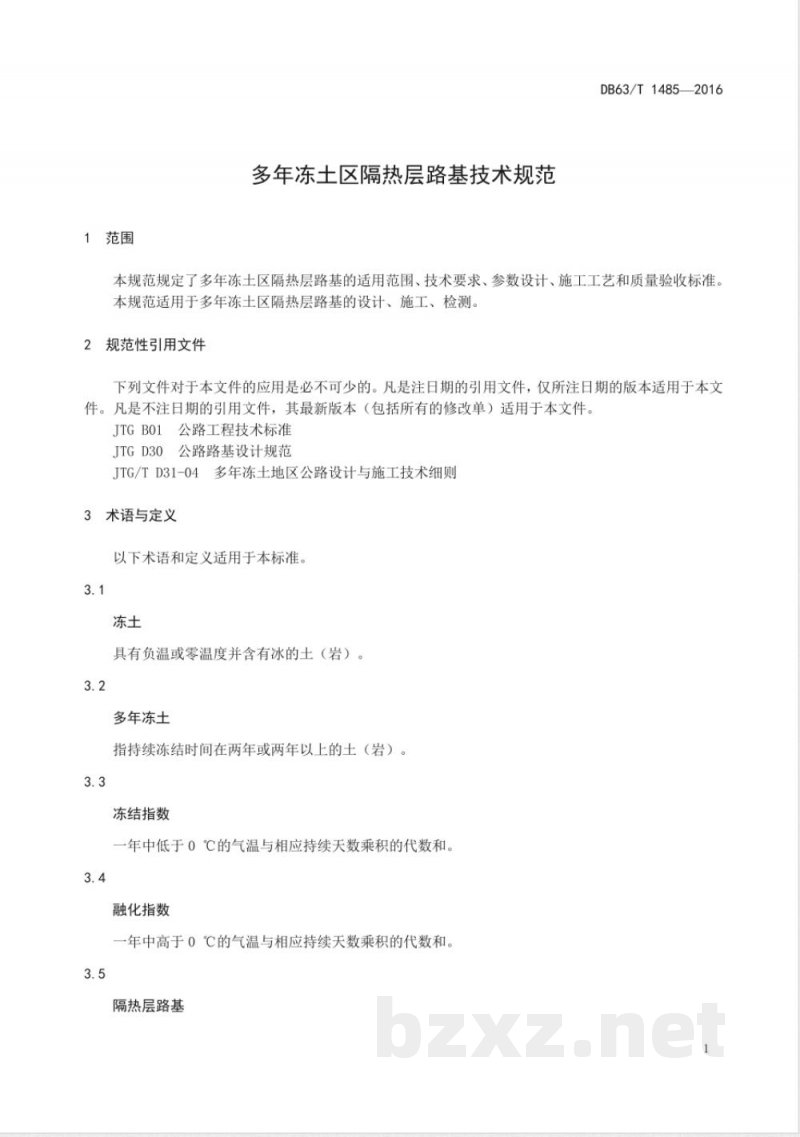

1 范围
本规范规定了多年冻土区隔热层路基的适用范围、技术要求、参数设计、施工工艺及质量验收标准，适用于多年冻土区隔热层路基的设计、施工和检测。

2 规范性引用文件
下列文件对于本规范的应用是必不可少。注日期的引用文件，仅所注日期版本适用；不注日期的引用文件，其最新版本适用：
- JTGB01 公路工程技术标准
- JTGD30 公路路基设计规范
- JTG/TD31-04 多年冻土地区公路设计与施工技术细则

3 术语与定义
3.1 冻土：具有负温或零温度并含有冰的土（岩）。
3.2 多年冻土：持续冻结时间在两年或两年以上的土（岩）。
3.3 冻结指数：年中低于0℃的气温与相应持续天数乘积的代数和。
3.4 融化指数：年中高于0℃的气温与相应持续天数乘积的代数和。
3.5 隔热层路基：利用工业隔热材料增大路基热阻，减少大气热量传入路基下，保持冻土地基温度，抑制或减小多年冻土融化深度的路基工程措施。

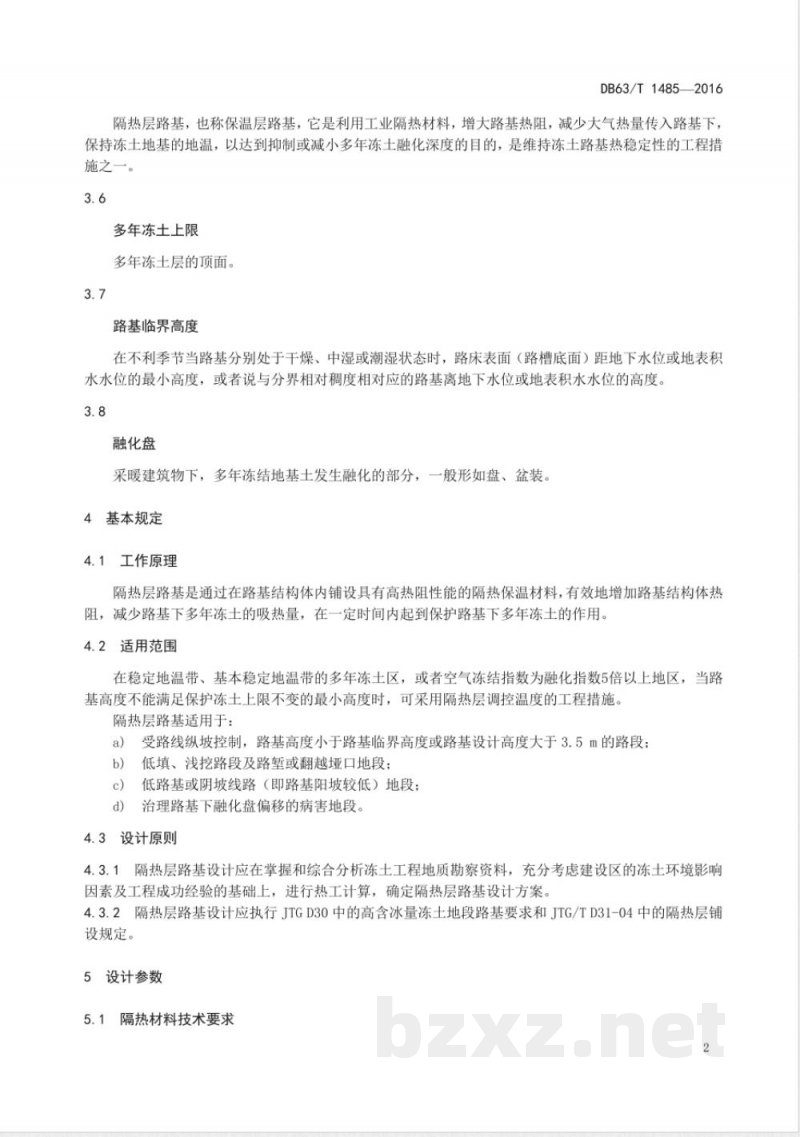

3.6 多年冻土上限：多年冻土层的顶面。
3.7 路基临界高度：路基表面或路槽底面距地下水位或地表积水水位的最小高度。
3.8 融化盘：采暖建筑物下多年冻结地基主发生融化的部分。

4 基本规定
4.1 工作原理：隔热层路基通过在路基结构体内铺设高热阻隔热材料，增加路基热阻，减少路基下多年冻土吸热量，保护路基下多年冻土。
4.2 适用范围：适用于稳定地温带及空气冻结指数为融化指数5倍以上的多年冻土区，当路基高度不足以保护冻土上限时，采用隔热层调控温度措施，包括低填、浅挖路段、路堑及垭口地段，以及治理路基下融化盘偏移的病害地段。
4.3 设计原则：依据冻土工程地质资料及工程经验进行热工计算确定设计方案；执行JTGD30高含冰量冻土地段路基要求及JTG/TD31-04隔热层铺设规定。

5 设计参数
5.1 隔热材料技术要求：导热系数<0.025W/(m·K)、吸水率<0.5%、密度>43kg/m²、抗压强度>500kPa。
5.2 隔热层厚度：0.05m～0.1m。
5.3 隔热层埋设范围：一般埋设在路面结构层底面以下0.5m或高出地面以上0.5m，宽度与路基同宽，横坡与路基横坡一致。
5.4 隔热层过渡段：向两端外延铺设不小于10m。

6 施工技术
6.1 隔热材料准备
6.1.1 按设计性能指标和拼接方式定制，保证施工进度及隔热效果。
6.1.2 隔热材料进场须提供合格证及第三方检测报告。
6.1.3 隔热材料应贮存在干燥、通风、清洁、防火的库房内，不得与化学药品接触。
