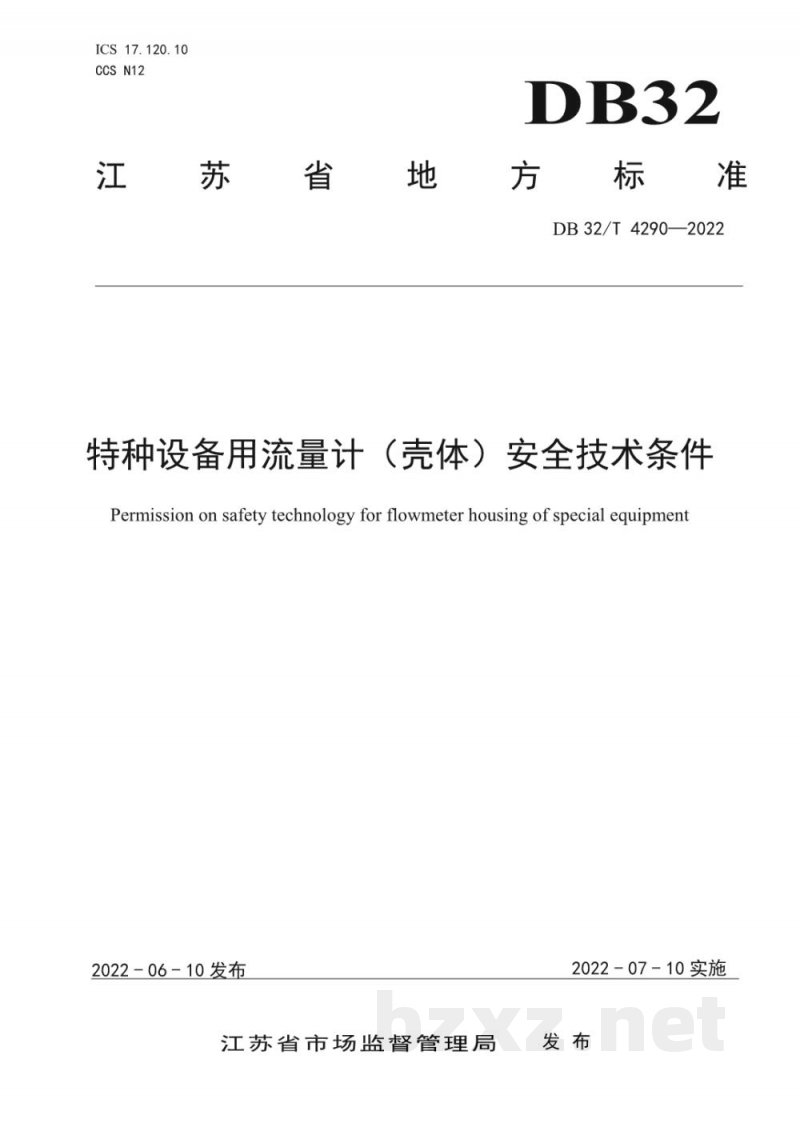

DB32/T4290—2022
特种设备用流量计（壳体）安全技术条件
Permission on safety technology for flowmeter housing of special equipment

发布日期：2022-06-10
实施日期：2022-07-10
发布单位：江苏省市场监督管理局

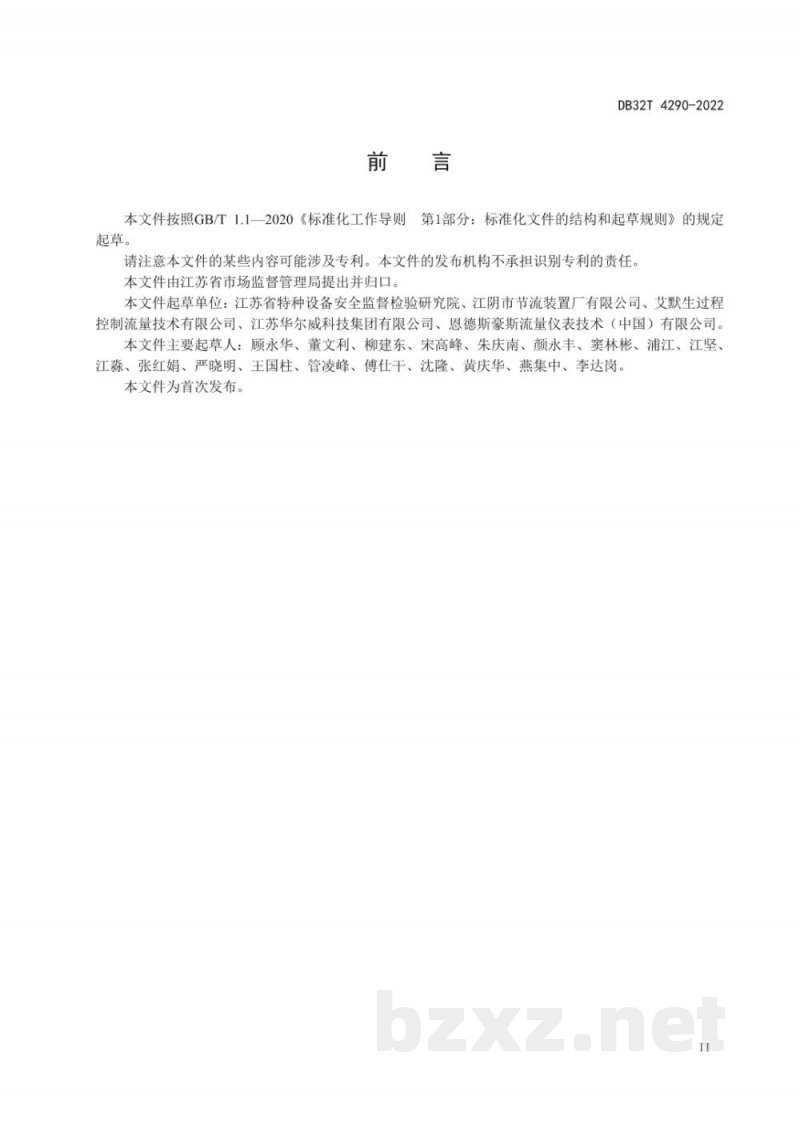

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省市场监督管理局提出并归口。
本文件起草单位：江苏省特种设备安全监督检验研究院、江阴市节流装置厂有限公司、艾默生过程控制流量技术有限公司、江苏华尔威科技集团有限公司、恩德斯豪斯流量仪表技术（中国）有限公司。
本文件主要起草人：顾永华、董文利、柳建东、宋高峰、朱庆南、颜永丰、窦林彬、浦江、江坚、江淼、张红娟、严晓明、王国柱、管凌峰、傅仕干、沈隆、黄庆华、燕集中、李达岗。
本文件为首次发布。

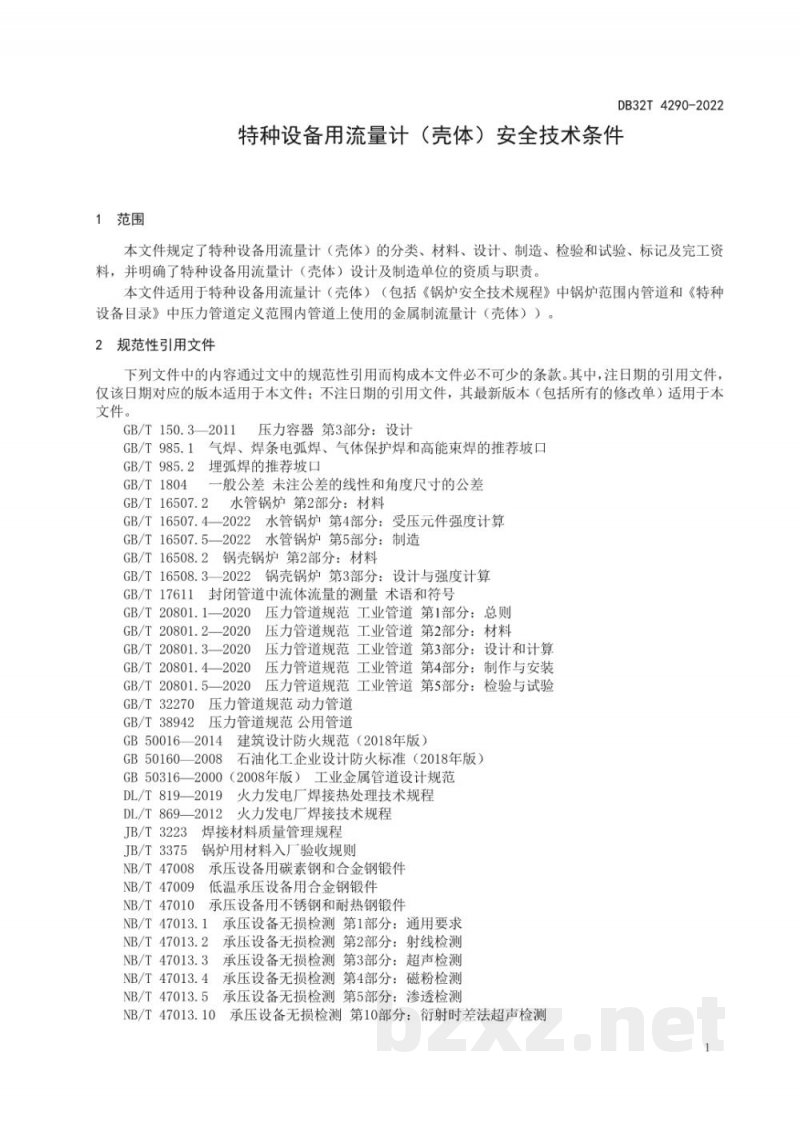

1 范围
本文件规定了特种设备用流量计（壳体）的分类、材料、设计、制造、检验和试验、标记及完工资料，并明确了特种设备用流量计（壳体）设计及制造单位的资质与职责。
本文件适用于特种设备用流量计（壳体）（包括《锅炉安全技术规程》中锅炉范围内管道和《特种设备目录》中压力管道定义范围内管道上使用的金属制流量计（壳体））。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 150.3-2011 压力容器 第3部分：设计
GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口
GB/T 985.2 埋弧焊的推荐坡口
GB/T 1804 一般公差
GB/T 16507.2-2022 水管锅炉 第2部分：材料
GB/T 16507.4-2022 水管锅炉 第4部分：受压元件强度计算
GB/T 16507.5-2022 水管锅炉 第5部分：制造
GB/T 16508.2-2022 锅壳锅炉 第2部分：材料
GB/T 16508.3-2022 锅壳锅炉 第3部分：设计与强度计算
GB/T 17611-2020 封闭管道中流体流量的测量 术语和符号
GB/T 20801 压力管道规范
GB/T 20801.1 工业管道 第1部分：总则
GB/T 20801.2 工业管道 第2部分：材料
GB/T 20801.3 工业管道 第3部分：设计和计算
GB/T 20801.4 工业管道 第4部分：制作与安装
GB/T 20801.5 工业管道 第5部分：检验与试验
GB/T 32270 动力管道
GB/T 38942 压力管道规范
GB 50016-2014 建筑设计防火规范
GB 50160-2008 石油化工企业设计防火标准
GB 50316-2000 工业金属管道设计规范
DL/T 819 2019 火力发电厂焊接热处理技术规程
DL/T 869—2012 火力发电厂焊接技术规程
JB/T 3223 焊接材料质量管理规程
JB/T 3375 锅炉用材料入厂验收规则
NB/T 47008 承压设备用碳素钢和合金钢锻件
NB/T 47009 低温承压设备用合金钢锻件
NB/T 47010 承压设备用不锈钢和耐热钢锻件
NB/T 47013.1 承压设备无损检测 第1部分：通用要求
NB/T 47013.2 承压设备无损检测 第2部分：射线检测
NB/T 47013.3 承压设备无损检测 第3部分：超声检测
NB/T 47013.4 承压设备无损检测 第4部分：磁粉检测
NB/T 47013.5 承压设备无损检测 第5部分：渗透检测
NB/T 47013.10 承压设备无损检测 第10部分：衍射时差法超声检测
NB/T 47013.14 承压设备无损检测 第14部分：X射线计算机辅助成像检测
NB/T 47014 承压设备焊接工艺评定
NB/T 47018 承压设备用焊接材料订货技术条件
TSG 07 特种设备生产和充装单位许可规则
TSG 11 锅炉安全技术规程
TSG Z6002 特种设备焊接操作人员考核细则
ASME B31.1 动力管道 (Power Piping)
ASME B31.3 工艺管道 (Process Piping)
ASME Section VIII 压力容器建造规则 (Rules for Construction of Pressure Vessels)

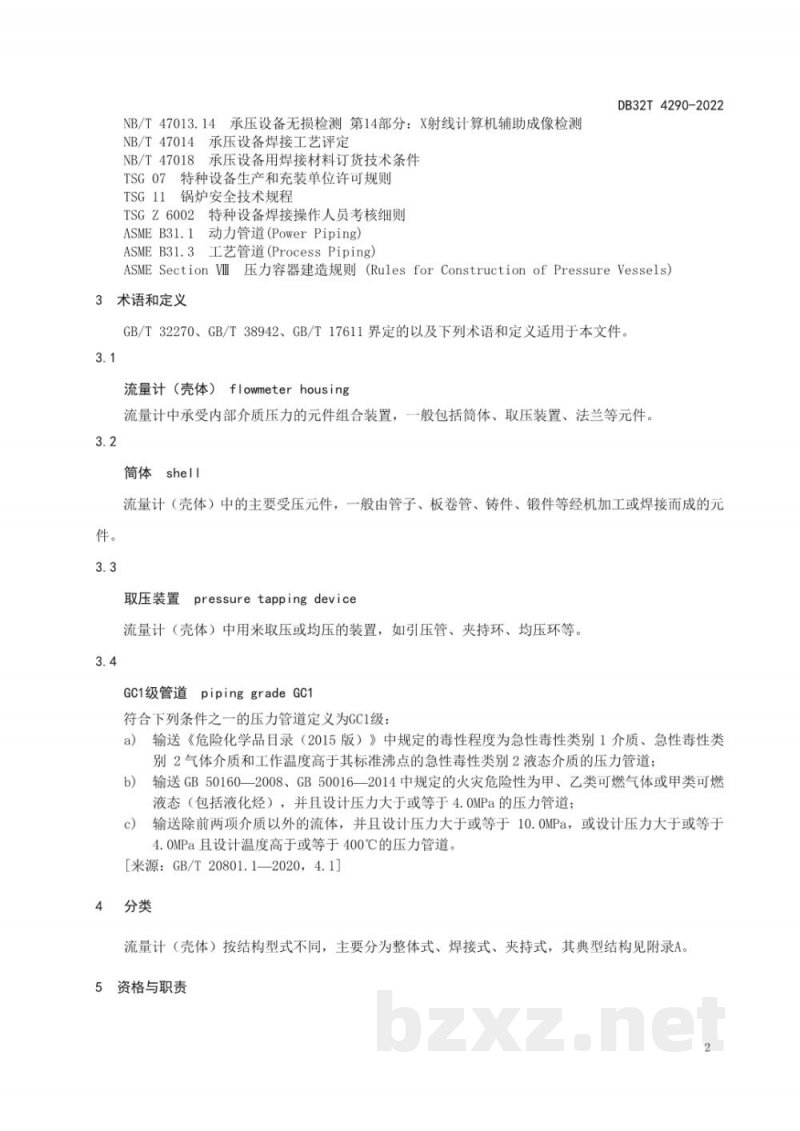

3 术语和定义
GB/T 32270、GB/T 38942、GB/T 17611 界定的以及下列术语和定义适用于本文件
3.1 流量计（壳体）flowmeter housing：流量计中承受内部介质压力的元件组合装置，一般包括筒体、取压装置、法兰等元件。
3.2 筒体 shell：流量计（壳体）中的主要受压元件，一般由管子、板卷管、铸件、锻件等经机加工或焊接而成的元件。
3.3 取压装置 pressure tapping device：流量计（壳体）中用来取压或均压的装置，如引压管、夹持环、均压环等。
3.4 GC1级管道 piping grade GC1：符合下列条件之一的压力管道定义为GC1级：
a) 输送《危险化学品目录（2015版）》中规定的毒性程度为急性毒性类别1介质、急性毒性类别2气体介质和工作温度高于其标准沸点的急性毒性类别2液态介质的压力管道；
b) 输送GB 50160-2008、GB 50016-2014中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液态（包括液化烃），并且设计压力大于或等于0.4MPa的压力管道；
c) 输送除前两项介质以外的流体，并且设计压力大于或等于10.0MPa，或设计压力大于或等于4.0MPa且设计温度高于或等于400℃的压力管道。

4 分类
流量计（壳体）按结构型式不同，主要分为整体式、焊接式、夹持式，其典型结构见附录A。

5 资格与职责
