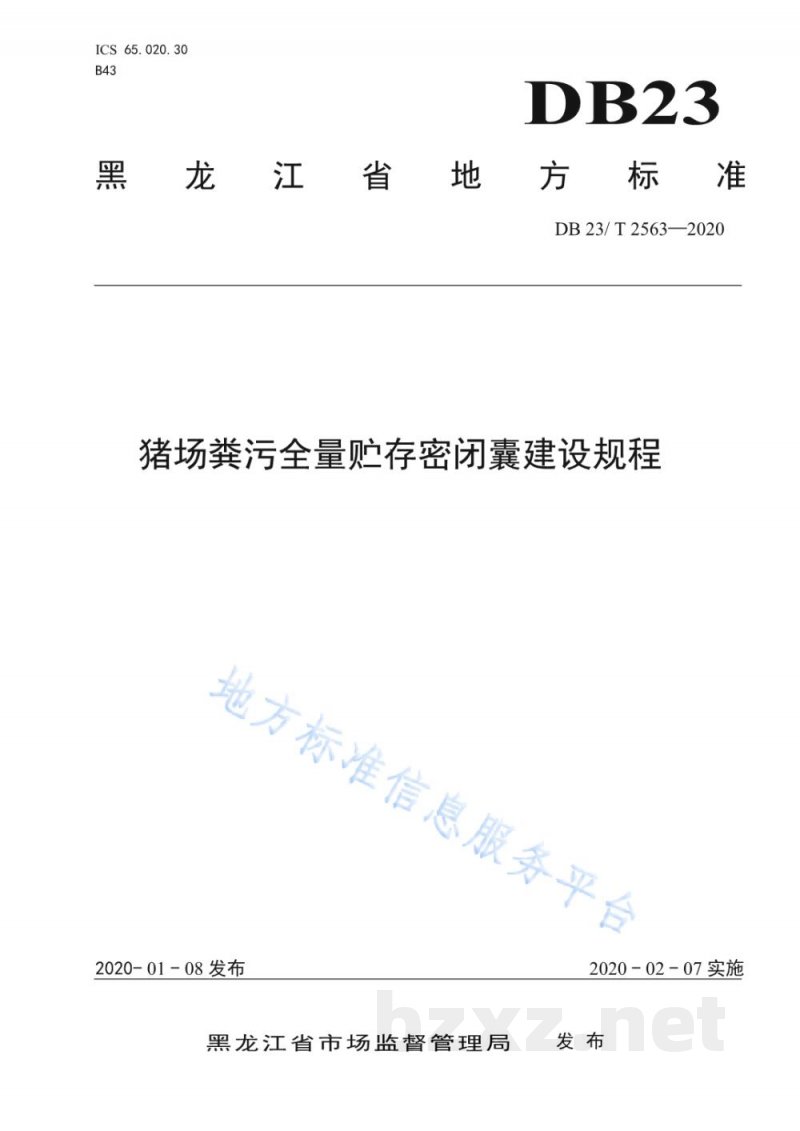

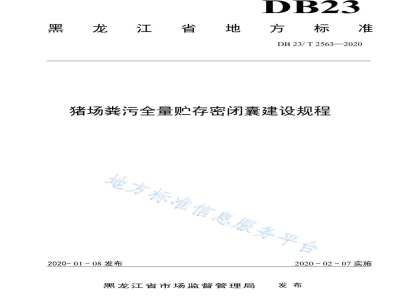

DB23/T 2563—2020
猪场粪污全量贮存密闭囊建设规程

发布日期：2020-01-08
实施日期：2020-02-07
发布单位：黑龙江省市场监督管理局

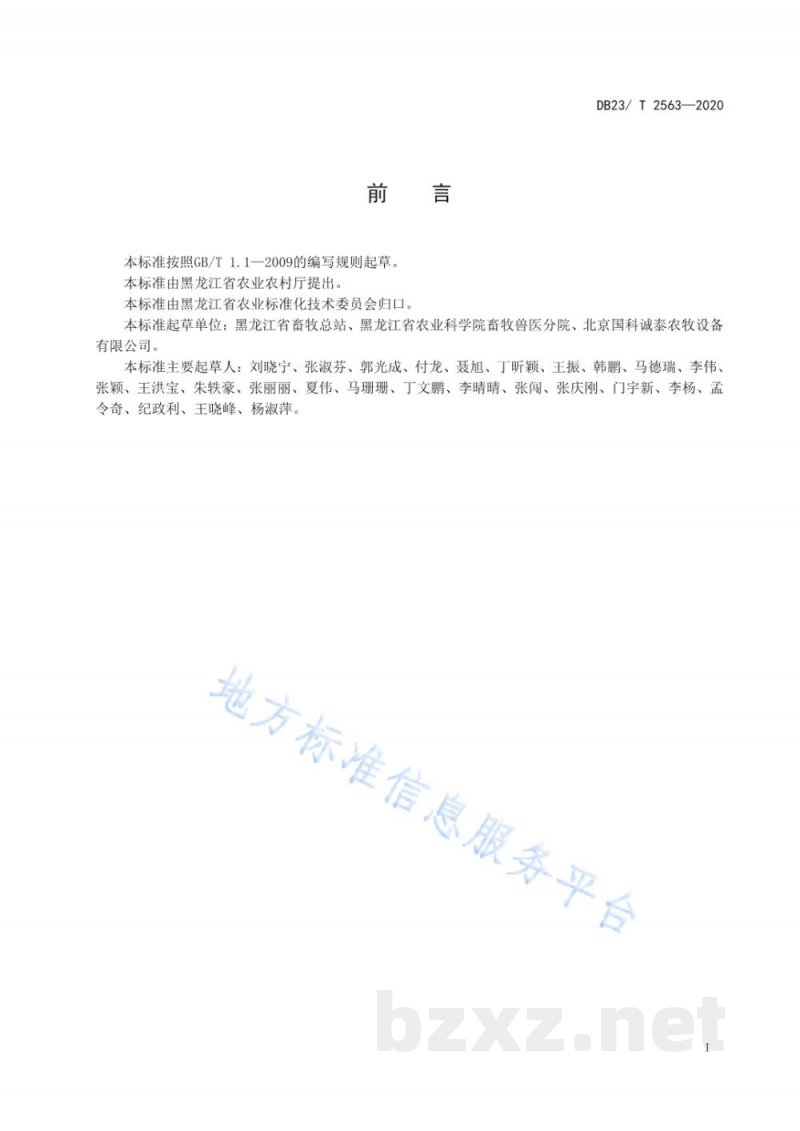

前言
本标准按照GB/T 1.1—2009的编写规则起草，本标准由黑龙江省农业农村厅提出。本标准由黑龙江省农业标准化技术委员会归口。
本标准起草单位：黑龙江省畜牧总站、黑龙江省农业科学院畜牧兽医分院、北京国科诚泰农牧设备有限公司。
本标准主要起草人：刘晓宁、张淑芬、郭光成、付龙、聂旭、丁昕颖、王振、韩鹏、马德瑞、李伟、张颖、王洪宝、朱轶豪、张丽丽、夏伟、马珊珊、丁文鹏、李晴晴、张闯、张庆刚、门宇新、李杨、孟令奇、纪政利、王晓峰、杨淑萍。

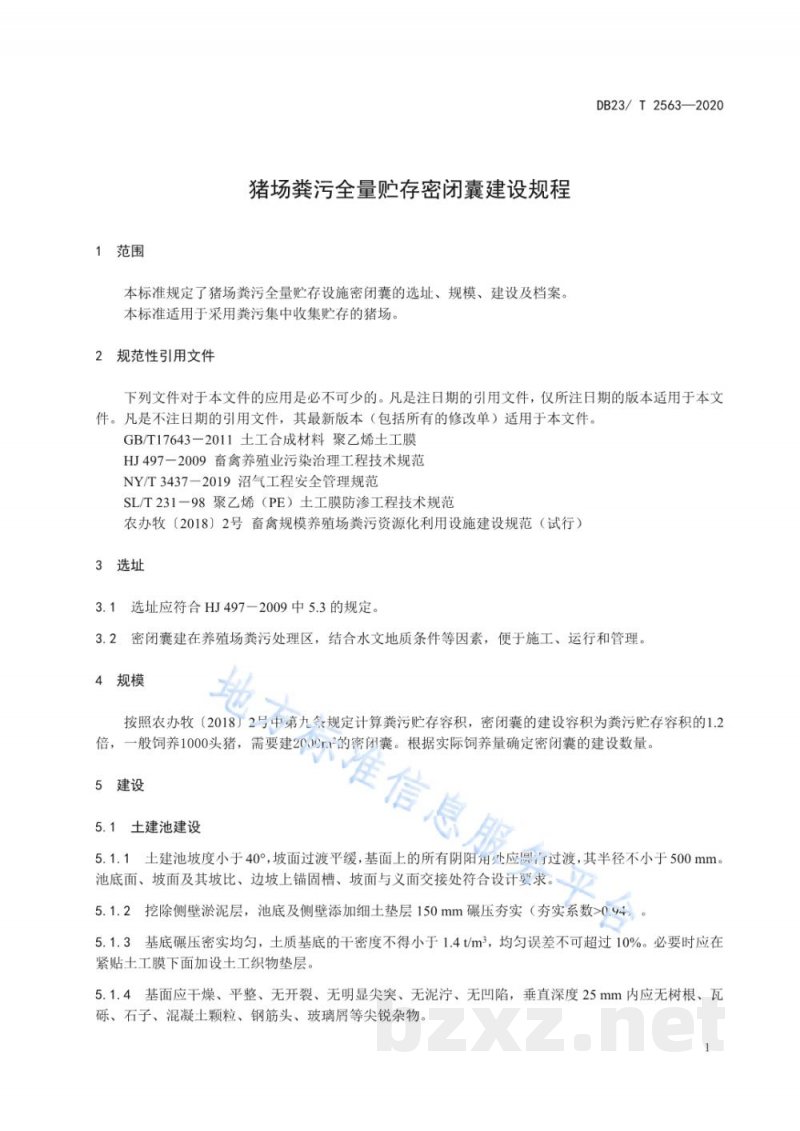

1 范围
猪场粪污全量贮存密闭囊建设规程，本标准规定了猪场粪污全量贮存设施密闭囊的选址、规模、建设及档案。本标准适用于采用粪污集中收集贮存的猪场。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17643—2011 土工合成材料聚乙烯土工膜
HJ 497—2009 畜禽养殖业污染治理工程技术规范
NY/T 3437—2019 沼气工程安全管理规范
SL/T 231—198 聚乙烯（PE）土工膜防渗工程技术规范
农办牧〔2018〕2号 畜禽规模养殖场粪污资源化利用设施建设规范（试行）

3 选址
3.1 选址应符合HJ 497—2009中5.3的规定。
3.2 密闭囊建在养殖场粪污处理区，结合水文地质条件等因素，便于施工、运行和管理。

4 规模
按照农办牧〔2018〕2号中第九条规定计算粪污贮存容积，密闭囊的建设容积为粪污贮存容积的1.2倍，一般饲养1000头猪，需要建20m³的密闭囊。根据实际饲养量确定密闭囊的建设数量。

5 建设
5.1 土建池建设
5.1.1 土建池坡度小于40°，坡面过渡平缓，基面上的所有阴阳角处应圆弧过渡，其半径不小于500mm。池底面、坡面及其坡比、边坡上锚固槽、坡面与地面交接处符合设计要求。
5.1.2 挖除侧壁淤泥层，池底及侧壁添加细土垫层150mm，碾压夯实（夯实系数0.94）。
5.1.3 基底碾压密实均匀，土质基底的干密度不得小于1.4t/m³，均匀误差不可超过10%。必要时应在紧贴土工膜下面加设土工织物垫层。
5.1.4 基面应干燥、平整、无开裂、无明显尖突、无泥泞、无凹陷，垂直深度25mm内应无树根、瓦砾、石子、混凝土颗粒、钢筋头、玻璃屑等尖锐杂物。

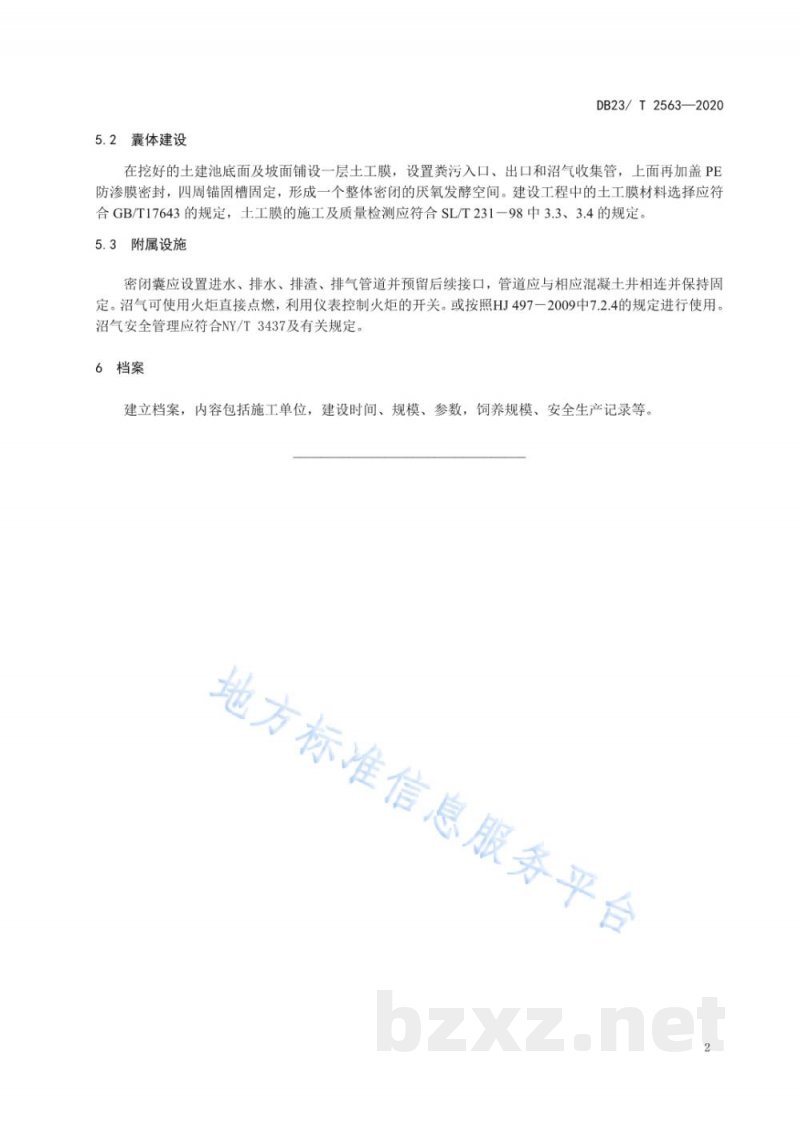

5.2 囊体建设
在挖好的土建池底面及坡面铺设一层土工膜，设置粪污入口、出口和沼气收集管，上面再加盖PE防渗膜密封，四周锚固槽固定，形成一个整体密闭的厌氧发酵空间。建设工程中的土工膜材料选择应符合GB/T 17643的规定，土工膜的施工及质量检测应符合SL/T 231—198中3.3、3.4的规定。

5.3 附属设施
密闭囊应设置进水、排水、排渣、排气管道并预留后续接口，管道应与相应混凝土井相连并保持固定。沼气可使用火炬直接点燃，利用仪表控制火炬的开关，或按照HJ 497—2009中7.2.4的规定进行使用。沼气安全管理应符合NY/T 3437及有关规定。

6 档案
建立档案，内容包括施工单位、建设时间、规模、参数、饲养规模、安全生产记录等。
