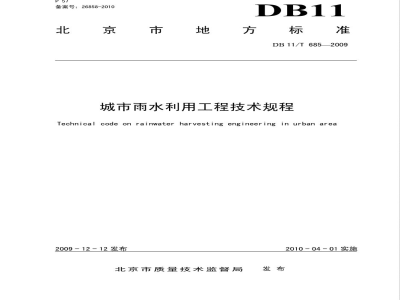

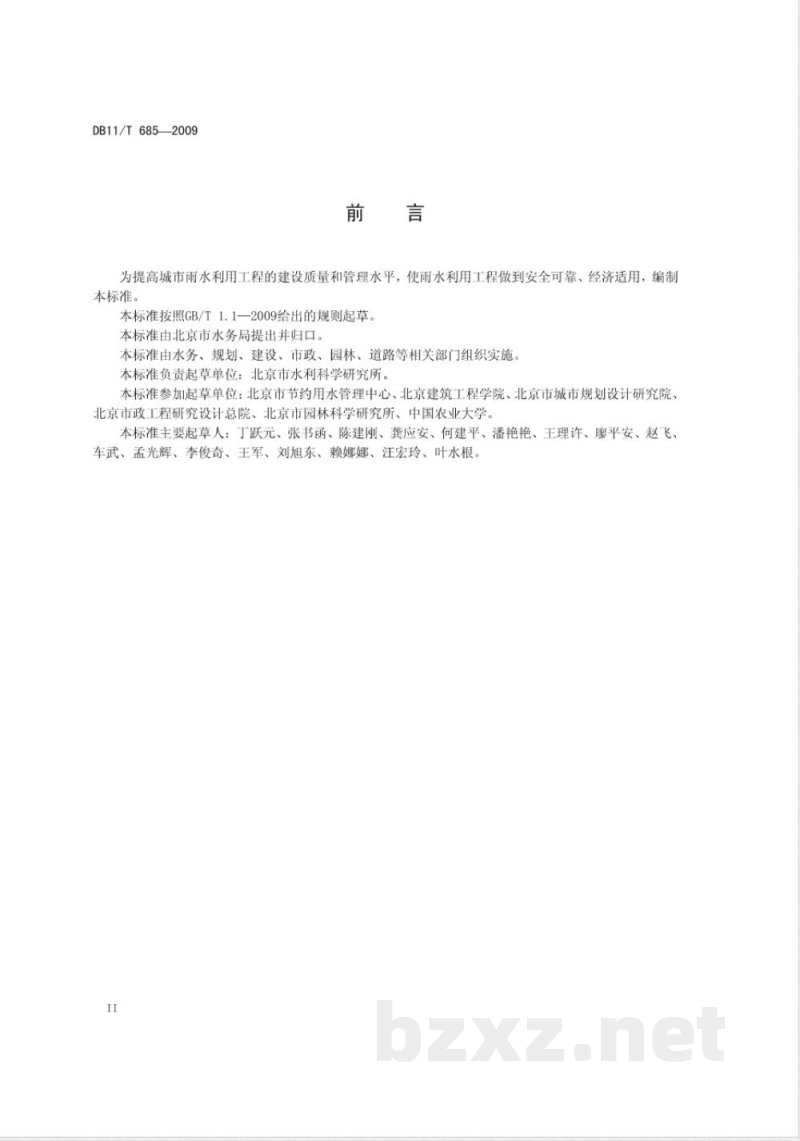

ICS 93.160 P57 备案号：26858-2010 DB11 北京市地方标准 DB11/T 685—2009 城市雨水利用工程技术规程 Technical code on rainwater harvesting engineering in urban area 2009-12-12 发布 2010-04-01 实施 发布单位：北京市质量技术监督局 前言 为提高城市雨水利用工程的建设质量和管理水平，使雨水利用工程做到安全可靠、经济适用，编制本标准。本标准按照 GB/T 1.1—2009 给出的规则起草，由北京市水务局提出并归口。标准由水务、规划、建设、市政、园林、道路等相关部门组织实施。 本标准起草单位：北京市水利科学研究所。 参加起草单位：北京市节约用水管理中心、北京建筑工程学院、北京市城市规划设计研究院、北京市政工程研究设计总院、北京市园林科学研究所、中国农业大学。 主要起草人：丁跃元、张书函、陈建刚、龚应安、何建平、潘艳艳、王理许、廖平安、赵飞、车武、孟光辉、李俊奇、王军、刘旭东、赖娜娜、汪宏玲、叶水根。 1 范围 本标准规定了城市雨水利用工程规划、设计和建设的基本原则、技术要求和方法。本标准适用于城市雨水利用工程的规划、设计、施工、验收及运行管理。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50014 室外排水设计规范 GB 50015 建筑给水排水设计规范 GB 50400 建筑与小区雨水利用工程技术规范 JC/T 945 透水砖 3 术语和定义 GB 50400 确立的以及下列术语和定义适用于本文件。 3.1 城市雨水利用工程（rainwater harvesting engineering in urban area） 指在城市化地区对雨水进行滞蓄、入渗、回用及调控排放等综合利用的工程。 3.2 峰值汇流系数（runoff peak coefficient） 单位汇水面积的峰值排水流量与形成该流量历时内平均雨强的比值。 3.3 透水铺装地面（pervious pavement） 指能够渗透、滞留并排泄雨水的地面铺装结构。 3.4 截污雨水口（pollutant removable inlet） 具有拦截径流中部分污染物、分离初期雨水径流等功能的雨水口设施。 3.5 DDF曲线法（DDF curve method） 根据反映不同时段、不同频率降雨量关系的降雨量—历时—频率曲线（DDF曲线），推求设计降雨过程的方法。 3.6 调控排放（detention and controlled discharge） 将区域内雨水暂时滞留于设施中，并按控制流量进行排放。 3.7 屋面滞蓄排放（roof detention and discharge） 在具备承载和防渗能力的屋面上暂时滞留雨水，通过限流措施以较小流量排入雨水管道。 3.8 雨水收集回用率（rainwater collection and reuse rate） 一定区域在一定时间内收集并回用的雨水量占降雨总量的百分比。 3.9 雨水综合利用率（rainwater comprehensive utilization rate） 一定汇水区在一定时间内入渗量与收集回用量之和占降雨总量的百分比。 3.10 雨水调控排放率（rainwater detention and controlled discharge rate） 一定汇水区在一定时间内通过调控排放的雨水量占降雨总量的百分比。 3.11 雨水池（rainwater tank） 具有储存及调节雨水功能的构筑物。 3.12 回用容积（rainwater reuse volume） 雨水池中用于储存回用雨水的容积。 3.13 调蓄容积（detention volume） 雨水池中用于调节径流峰值的容积。 3.14 铺装层（pavement layer） 透水地面中自地表至土基以上的各结构层统称为铺装层。
