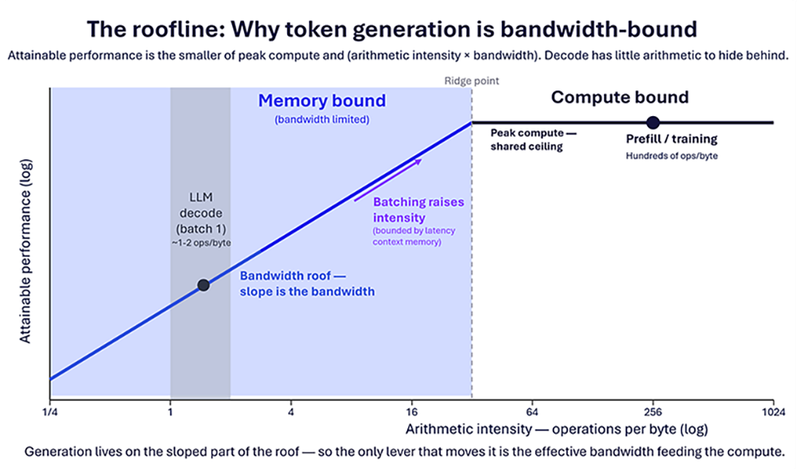

在AI大模型推理中，内存带宽往往成为性能瓶颈。高通近期提出的高带宽计算（HBC）技术，通过将计算移至数据附近，宣称可实现比HBM更优的性价比和带宽效率。本文将结合高通副总裁侯纪磊的最新分享，深入解析HBC的技术原理、量化挑战及端云协同策略。

一、2bit量化技术前沿进展

在深入探讨HBC架构之前，不得不先解决AI推理落地中绕不开的“精度”难题。高通在极低比特量化领域已处于行业前沿，特别是在4bit转2bit的量化感知训练（QAT）方案上，不仅技术成熟，还已与部分中国厂商展开合作，提供成熟的参考方案。

从基准测试数据来看，高通的2bit参考方案在性能表现上非常接近传统的16bit/32bit浮点（FP）模型。这听起来似乎违背直觉，因为比特位数的断崖式下降通常意味着精度的剧烈损失。然而，2bit量化的核心挑战并不在于单纯的数值截断，而在于模型系统容量的破坏以及多任务泛化能力的受限。如果仅靠算法强行压缩，模型很容易在复杂场景下“崩盘”。

解决这一瓶颈的关键，在于QAT过程中的数据匹配。必须使用多元化、具备鲁棒性的实际用例数据进行训练，才能让模型在极端低比特下保持稳定的推理能力。以谷歌Gemma 4系列E2B/E4B模型为例，其提供的2bit QAT检查点就充分证明了，只要数据分布覆盖得当，超低比特模型依然能维持可用的精度水平。这对于后续讨论HBC如何在端侧高效运行这些轻量级模型至关重要。

二、HBC技术原理与优势分析

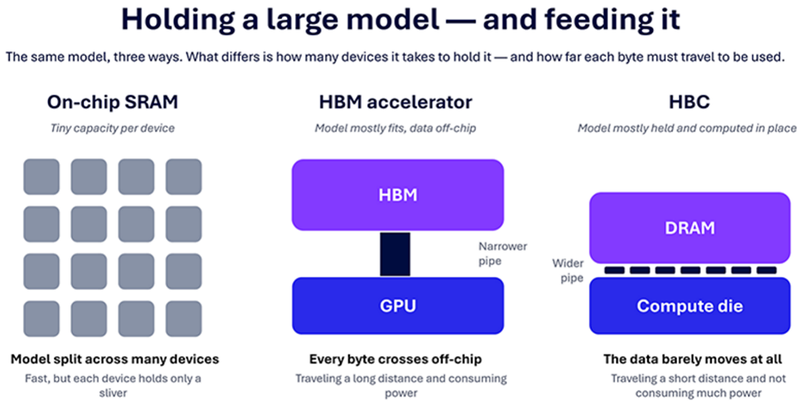

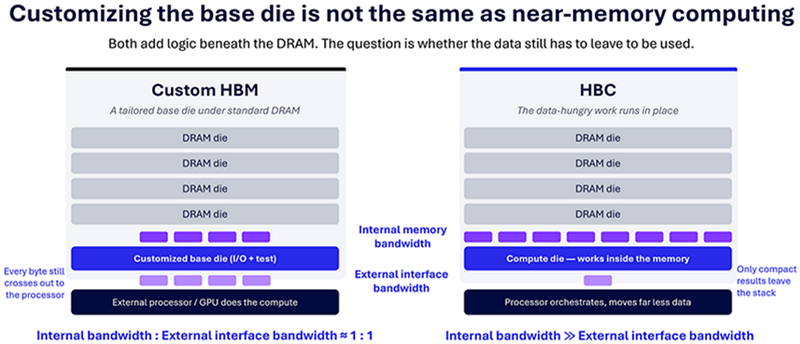

解决了量化带来的精度挑战，我们自然要回到支撑这些轻量级模型高效运行的底层架构。高通提出的HBC（High Bandwidth Computing）技术，其核心逻辑在于打破传统冯·诺依曼架构中数据与计算分离的瓶颈，采用3D堆叠近存计算架构。这种设计将数字逻辑芯片直接放置在内存架构的底层，让计算单元贴近数据存储位置，从而大幅减少数据在存储与处理单元之间的长距离移动。

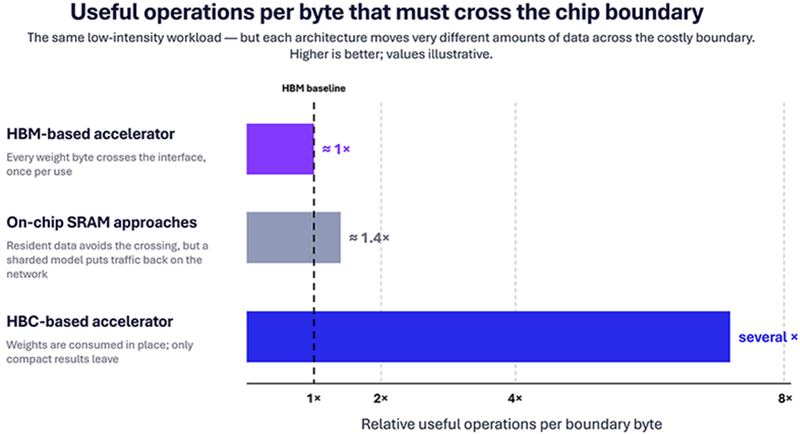

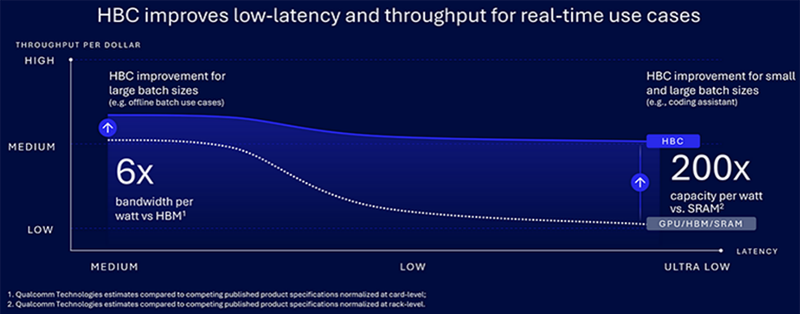

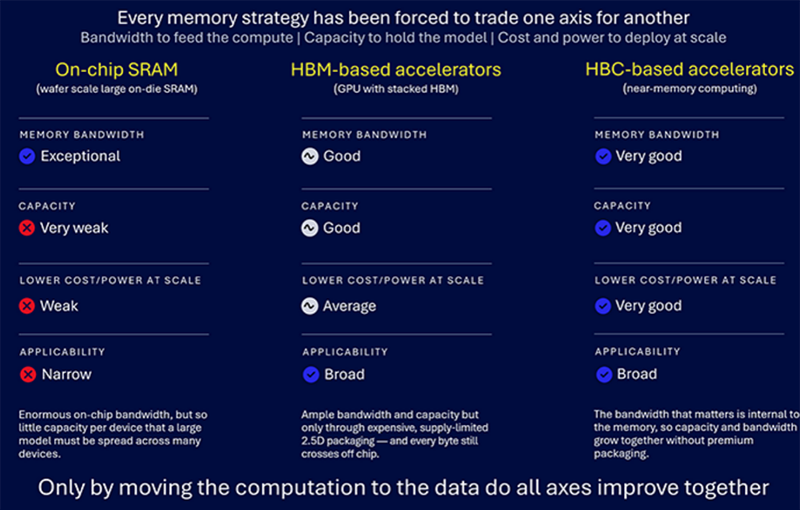

这种架构调整带来了显著的性能跃升。以高通飞龙系列为例，搭载HBC一代的AI250芯片，其有效内存带宽较前代AI200提升了18倍；而最新的HBC二代（AI300）更是将这一倍数推高至54倍。在能效比方面，HBC的优势同样突出：相比HBM，HBC拥有6倍的每瓦特带宽优势；相比片上SRAM，则具备200倍的每瓦特容量优势。相比之下，传统方案中SRAM成本高且容量受限，HBM虽带宽大但功耗较高，HBC则在成本、功耗与带宽之间找到了更优的平衡点，为端侧AI推理提供了极具性价比的硬件基础。

三、端云协同与智能体落地策略

硬件底座的夯实只是第一步，真正决定AI体验上限的，是端云如何协同作战。侯纪磊强调，端侧与云端的分工并非割裂，而是基于任务特性的互补：端侧天然适合处理简单、隐私敏感及个人化的任务，而云端则更擅长应对复杂长上下文、强推理逻辑及智能体编排等高负载场景。这种分工使得高通可以将端侧验证成熟的低比特量化、多token生成及近存计算等技术，平滑迁移至云侧架构，实现技术资产的复用与效率最大化。

在落地策略上，高通选择与两家头部模型厂商进行深度适配，而非单纯提供芯片。这种合作模式旨在形成一套成熟的参考方案，直接赋能OEM客户，显著降低其开发成本与集成难度。根据预测，随着架构优化，端侧智能密度预计每12个月提升2-4倍，这将直接推动10B至20B级别模型在终端设备上的流畅运行。此外，隐私保护机制也被置于核心位置，通过建立端侧私密处理环境并定义清晰的接口“握手”协议，确保数据在本地闭环处理，从底层架构上筑牢安全防线。
