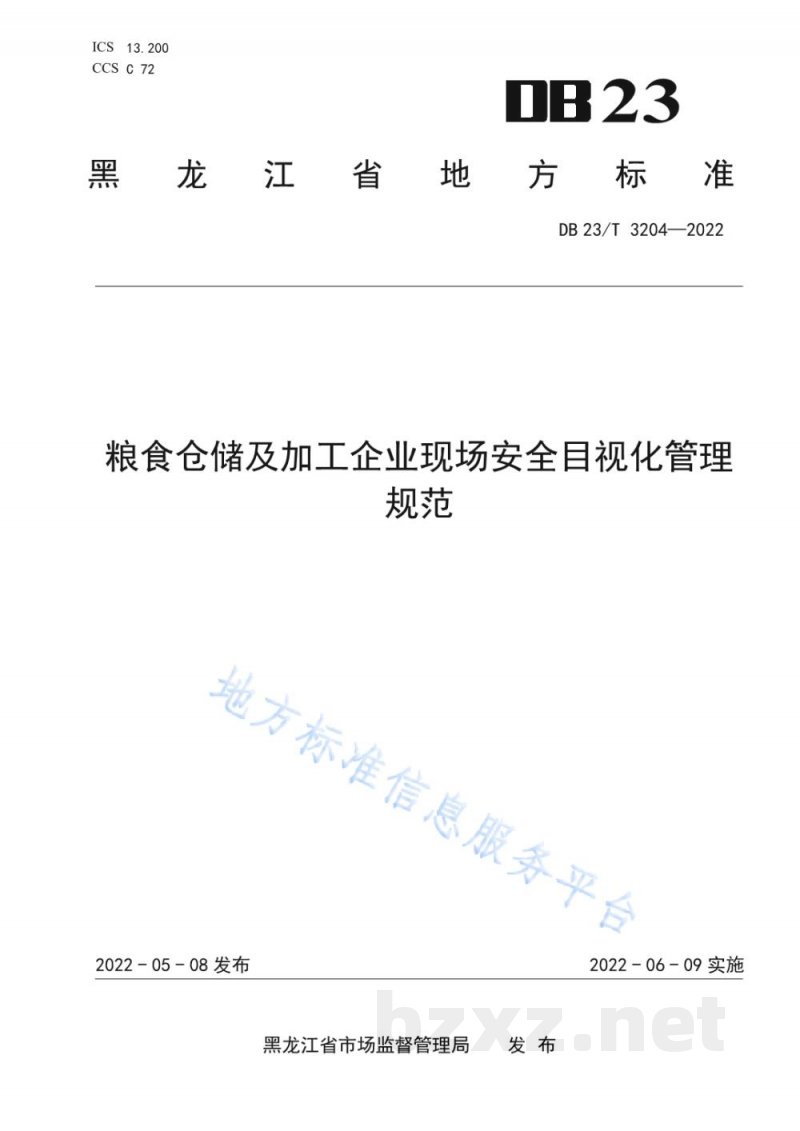

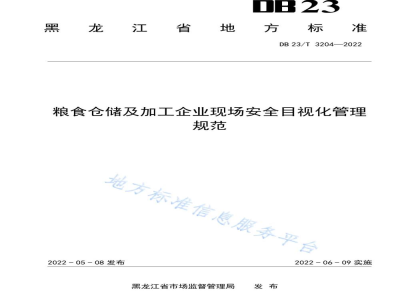

ICS 13.200
CCS C72

DB23
黑龙江省地方标准
DB23/T 3204—2022

粮食仓储及加工企业现场安全目视化管理规范

2022-05-08 发布
黑龙江省市场监督管理局 发布
2022-06-09 实施

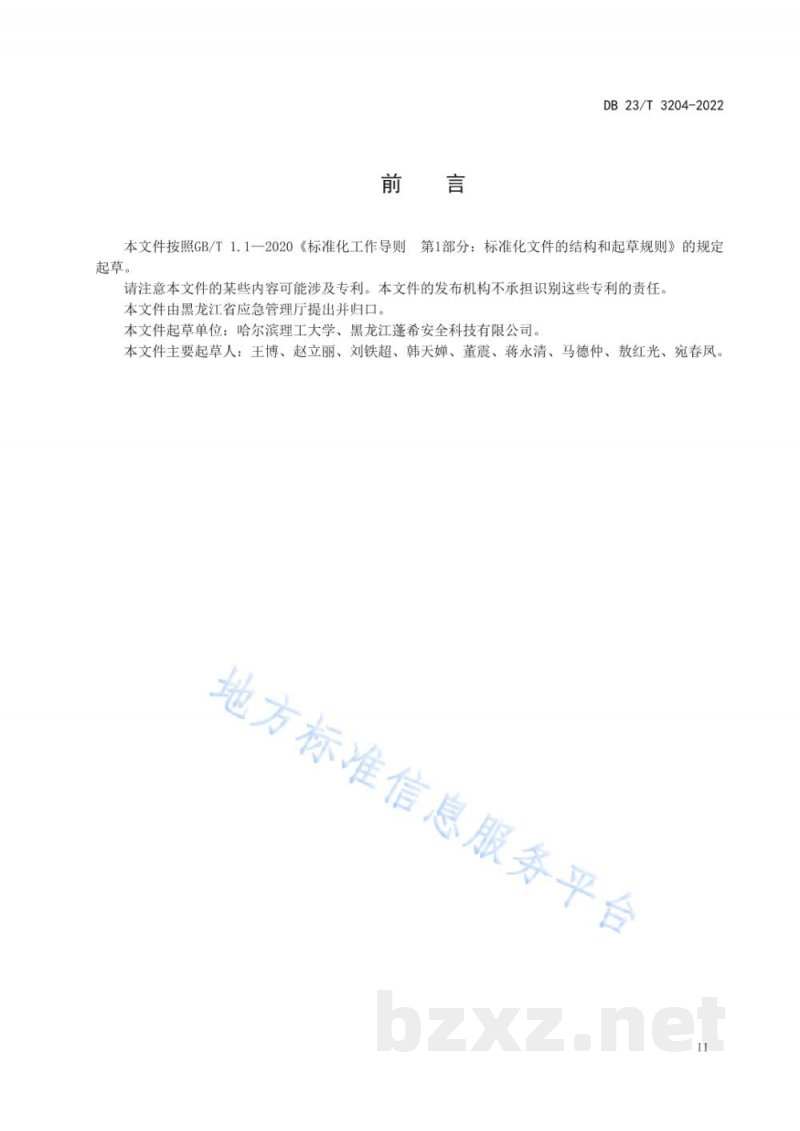

前言

本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件由黑龙江省应急管理厅提出并归口。
本文件起草单位：哈尔滨理工大学、黑龙江蓬希安全科技有限公司。
本文件主要起草人：王博、赵立丽、刘铁超、韩天婵、董震、蒋永清、马德仲、敖红光、宛春凤。

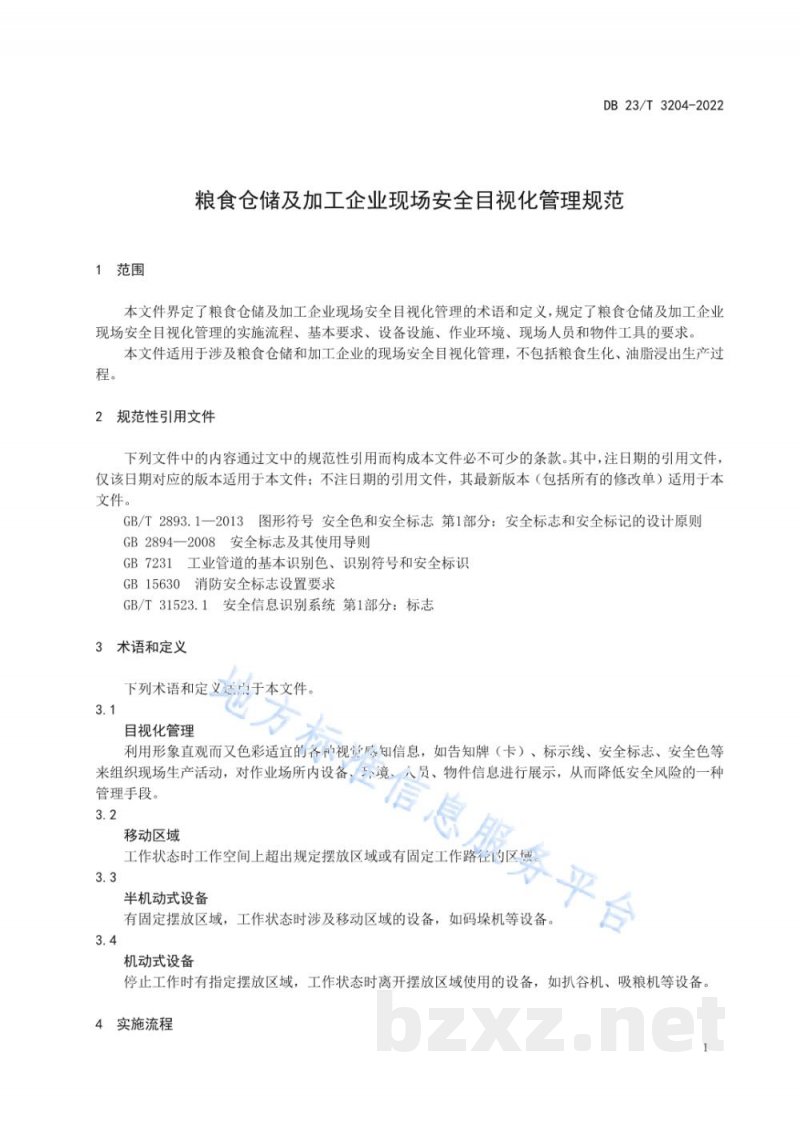

1 范围
本文件界定了粮食仓储及加工企业现场安全目视化管理的术语和定义，规定了粮食仓储及加工企业现场安全目视化管理的实施流程、基本要求、设备设施、作业环境、现场人员和物件工具的要求。
本文件适用于涉及粮食仓储和加工企业的现场安全目视化管理，不包括粮食生化、油脂浸出生产过程。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2893.1—2013 图形符号 安全色和安全标志 第1部分：安全标志和安全标记的设计原则
GB 2894—2008 安全标志及其使用导则
GB 7231 工业管道的基本识别色、识别符号和安全标识
GB 15630 消防安全标志设置要求
GB/T 31523.1 安全信息识别系统 第1部分：标志术语和定义

3 术语和定义
下列术语和定义适用于本文件。

3.1
目视化管理 visualization management
利用形象直观而又色彩适宜的各种视觉信息，如告知牌（卡）、标示线、安全标志、安全色等来组织现场生产活动，对作业场所内设备、环境、人员、物件信息进行展示，从而降低安全风险的一种管理手段。

3.2
移动区域 moving area
设备在工作状态时，工作空间上超出规定摆放区域或有固定工作路径的区域。

3.3
半机动式设备 semi-mobile equipment
有固定摆放区域，工作状态时涉及移动区域的设备，如码垛机等设备。

3.4
机动式设备 mobile equipment
停止工作时有指定摆放区域，工作状态时离开摆放区域使用的设备，如扒谷机、吸粮机等设备。

4 实施流程

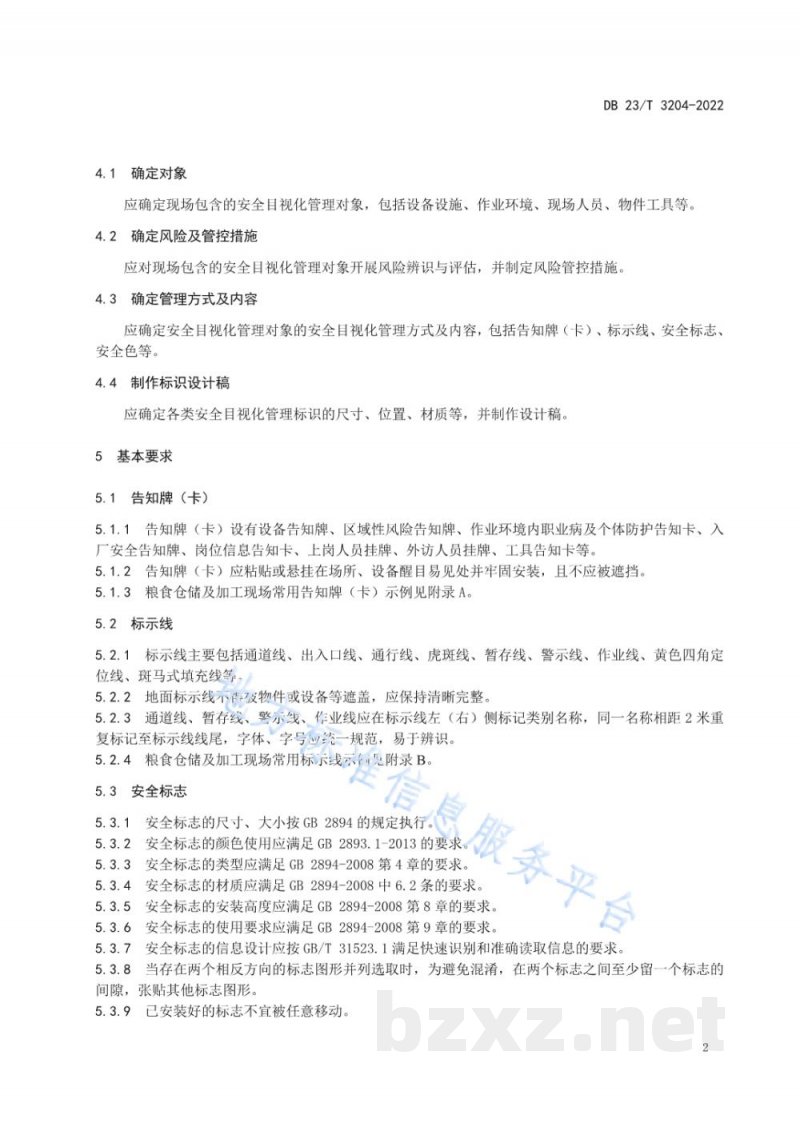

4.1 确定对象
应确定现场包含的安全目视化管理对象，包括设备设施、作业环境、现场人员、物件工具等。

4.2 确定风险及管控措施
应对现场包含的安全目视化管理对象开展风险辨识与评估，并制定风险管控措施。

4.3 确定管理方式及内容
应确定安全目视化管理对象的安全目视化管理方式及内容，包括告知牌（卡）、标示线、安全标志、安全色等。

4.4 制作标识设计稿
应确定各类安全目视化管理标识的尺寸、位置、材质等，并制作设计稿。

5 基本要求

5.1 告知牌（卡）

5.1.1 告知牌（卡）设有设备告知牌、区域性风险告知牌、作业环境内职业病及个体防护告知卡、入厂安全告知牌、岗位信息告知卡、上岗人员挂牌、外访人员挂牌、工具告知卡等。
5.1.2 告知牌（卡）应粘贴或悬挂在场所、设备醒目易见处并牢固安装，且不应被遮挡。
5.1.3 粮食仓储及加工现场常用告知牌（卡）示例见附录A。

5.2 标示线

5.2.1 标示线主要包括通道线、出入口线、通行线、虎斑线、暂存线、警示线、作业线、黄色四角定位线、斑马式填充线等。
5.2.2 地面标示线不应被物件或设备等遮盖，应保持清晰完整。
5.2.3 通道线、暂存线、警示线、作业线应在标示线左（右）侧标记类别名称，同一名称相距2米重复标记至标示线线尾，字体、字号统一规范，易于辨识。
5.2.4 粮食仓储及加工现场常用标示线示例见附录B。

5.3 安全标志

5.3.1 安全标志的尺寸、大小按 GB 2894 的规定执行。
5.3.2 安全标志的颜色使用应满足 GB 2893.1—2013 的要求。
5.3.3 安全标志的类型应满足 GB 2894—2008 第4章的要求。
5.3.4 安全标志的材质应满足 GB 2894—2008 中 6.2 条的要求。
5.3.5 安全标志的安装高度应满足 GB 2894—2008 第8章的要求。
5.3.6 安全标志的使用要求应满足 GB 2894—2008 第9章的要求。
5.3.7 安全标志的信息设计应按 GB/T 31523.1 满足快速识别和准确读取信息的要求。
5.3.8 当存在两个相反方向的标志图形并列选取时，为避免混淆，在两个标志之间至少留一个标志的间隙，张贴其他标志图形。
5.3.9 已安装好的标志不宜被任意移动。
