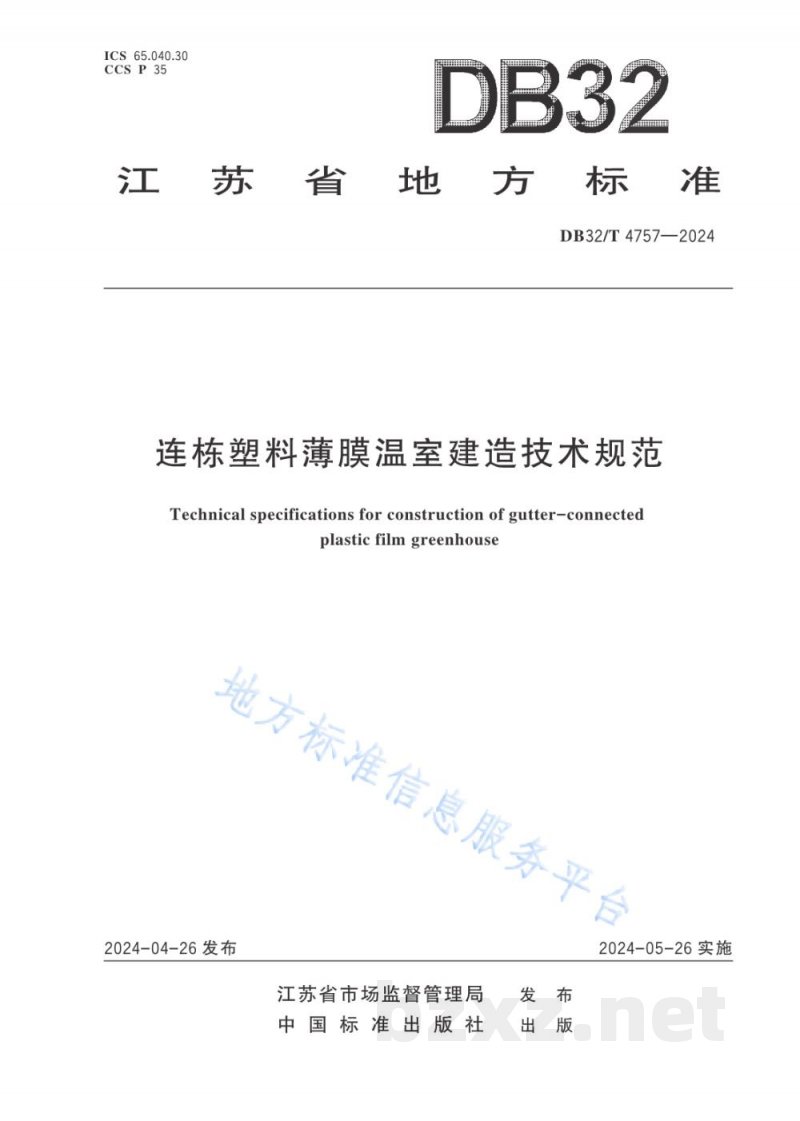

DB32/T4757—2024
连栋塑料薄膜温室建造技术规范
Technical specifications for construction of gutter-connected plastic film greenhouse

江苏省地方标准
发布日期：2024-04-26
实施日期：2024-05-26

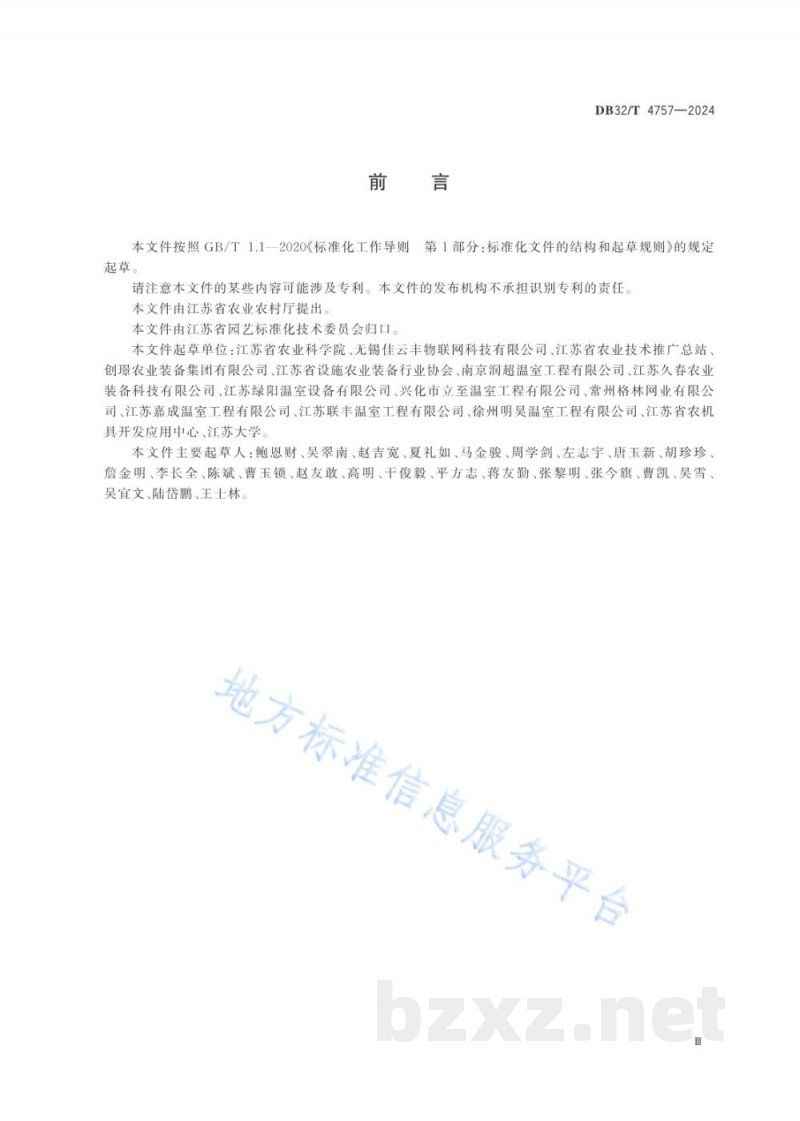

前言
本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定制定。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省农业农村厅提出，本文件由江苏省园艺标准化技术委员会归口。
本文件起草单位：江苏省农业科学院、无锡佳云丰物联网科技有限公司、江苏省农业技术推广总站、创璟农业装备集团有限公司、江苏省设施农业装备行业协会、南京润超温室工程有限公司、江苏久春农业装备科技有限公司、江苏绿阳温室设备有限公司、兴化市立至温室工程有限公司、常州格林网业有限公司、江苏嘉成温室工程有限公司、江苏联丰温室工程有限公司、徐州明昊温室工程有限公司、江苏省农机具开发应用中心、江苏大学。
本文件主要起草人：鲍恩财、吴翠南、赵吉宽、夏礼如、马金骏、周学剑、左志宇、唐玉新、胡珍珍、詹金明、季长全、陈斌、曹玉锁、赵友敢、高明、干俊毅、平方志、蒋友勤、张黎明、张今旗、曹凯、昊雪、吴宜文、陆岱鹏、王土林。

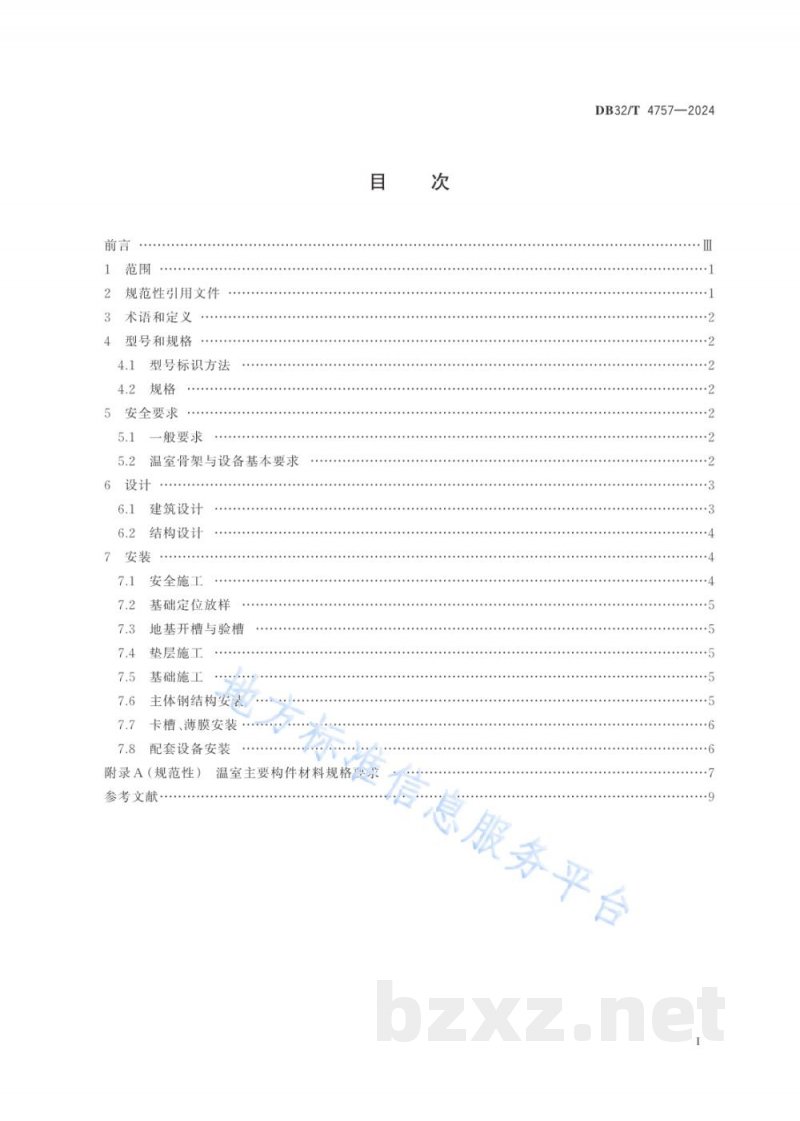

目次
1 范围
2 规范性引用文件
3 术语和定义
4 型号和规格
4.1 型号标识方法
4.2 规格
5 安全要求
5.1 一般要求
5.2 温室骨架与设备基本要求 6.1 建筑设计
6.2 结构设计
7 安装
7.1 安全施工
7.2 基础定位放样
7.3 地基开槽与验槽
7.4 垫层施工
7.5 基础施工
7.6 主体钢结构安装
7.7 卡槽、薄膜安装
7.8 配套设备安装
附录A（规范性）
参考文献

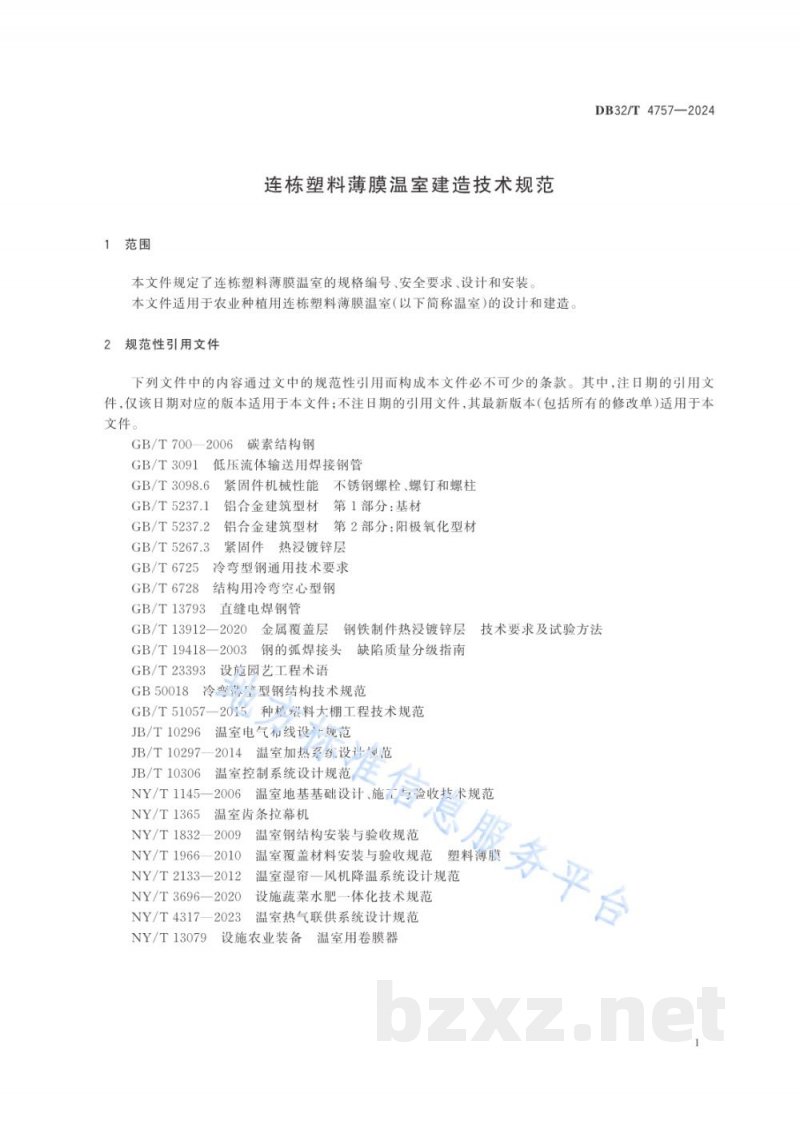

1 范围
连栋塑料薄膜温室建造技术规范本文件规定了连栋塑料薄膜温室的规格编号、安全要求、设计和安装。本文件适用于农业种植用连栋塑料薄膜温室（以下简称温室）的设计和建造。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700—2006 碳素结构钢
GB/T 3091 低压流体输送用焊接钢管
GB/T 3098.6 紧固件
GB/T 5237.1 铝合金建筑型材 第1部分：基材
GB/T 5237.2 铝合金建筑型材 第2部分：阳极氧化型材
GB/T 5267.3 铝合金建筑型材
GB/T 6725 冷弯型钢通用技术要求
GB/T 6728 结构用冷弯空心型钢
GB/T 13793 紧固件
GB/T 13912-2020 金属覆盖层
GB/T 19418—2003 钢的弧焊接头缺陷质量分级指南
GB/T 23393 设施园艺工程术语
GB/T 51057—2015 种植烟料大棚工程技术规范
GB50018 冷弯壁型钢结构技术规范
JB/T 10296 温室加热系统设计规范
JB/T 10297—2014 温室控制系统设计规范
JB/T 10306 温室电气布线设计规范
NY/T 1145-2006 温室地基基础设计、施工与验收技术规范
NY/T 1365 温室齿条拉幕机
NY/T 1832-2009 温室钢结构安装与验收规范
NY/T 1966-2010 设施蔬菜水肥一体化技术规范
NY/T 2133—2012 设施农业装备
NY/T 3696—2020 温室用卷膜器
NY/T 4317—2023 温室热气联供系统设计规范

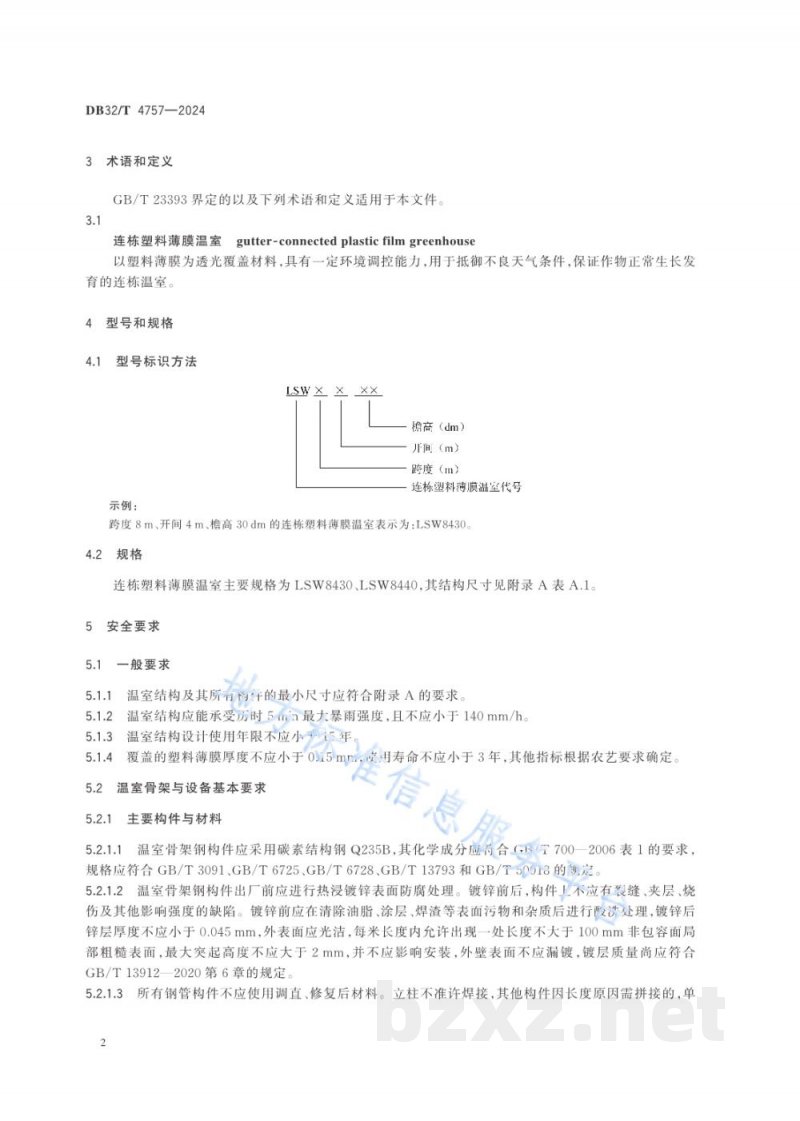

3 术语和定义
GB/T 23393 界定的以及下列术语和定义适用于本文件。
3.1 连栋塑料薄膜温室 (gutter-connected plastic film greenhouse)：以塑料薄膜为透光覆盖材料，具有一定环境调控能力，用于抵御不良天气条件，保证作物正常生长发育的连栋温室。

4 型号和规格
4.1 型号标识方法
LSWXX
XX：跨度（m）、开间（m）、檐高（dm）
示例：跨度8m、开间4m、檐高30dm的连栋塑料薄膜温室表示为：LSW8430。
4.2 规格
连栋塑料薄膜温室主要规格为LSW8430、LSW8440，其结构尺寸见附录A表A.1。

5 安全要求
5.1 一般要求
5.1.1 温室结构及其所有覆盖物的最小尺寸应符合附录A的要求。
5.1.2 温室结构应能承受最大暴雨强度，且降雨强度不应小于140mm/h；温室结构设计使用年限不应小于5年。
5.1.3 覆盖的塑料薄膜厚度不应小于0.5mm，使用寿命不应小于3年，其他指标根据农艺要求确定。
5.2 温室骨架与设备基本要求
5.2.1 主要构件与材料
5.2.1.1 温室骨架钢构件应采用碳素结构钢Q235B，其化学成分应符合 GB/T 700—2006 表1 的要求，规格应符合 GB/T 3091、GB/T 6725、GB/T 6728、GB/T 13793 和 GB/T 50018 的规定。
5.2.1.2 温室骨架钢构件出厂前应进行热浸镀锌表面防腐处理。镀锌前后，构件上不应有裂缝、夹层、烧伤及其他影响强度的缺陷。镀锌前应在清除油脂、涂层、焊渣等表面污物和杂质后进行酸洗处理；镀锌后锌层厚度不应小于0.045mm，外表面应光洁，每米长度内允许出现一处长度不大于100mm的非包容面局部粗糙表面，最大突起高度不应大于2mm，且不应影响安装；外壁表面不应漏镀，镀层质量还应符合 GB/T 13912—2020 第6章的规定。
5.2.1.3 所有钢管构件不应使用调直、修复后材料。立柱不准许焊接，其他构件因长度原因需拼接的，单段不应超过...
