FZ/T 60019-1994 非织造布破裂强力试验方法 FZ/T60019-1994 标准下载解压密码：www.bzxz.net

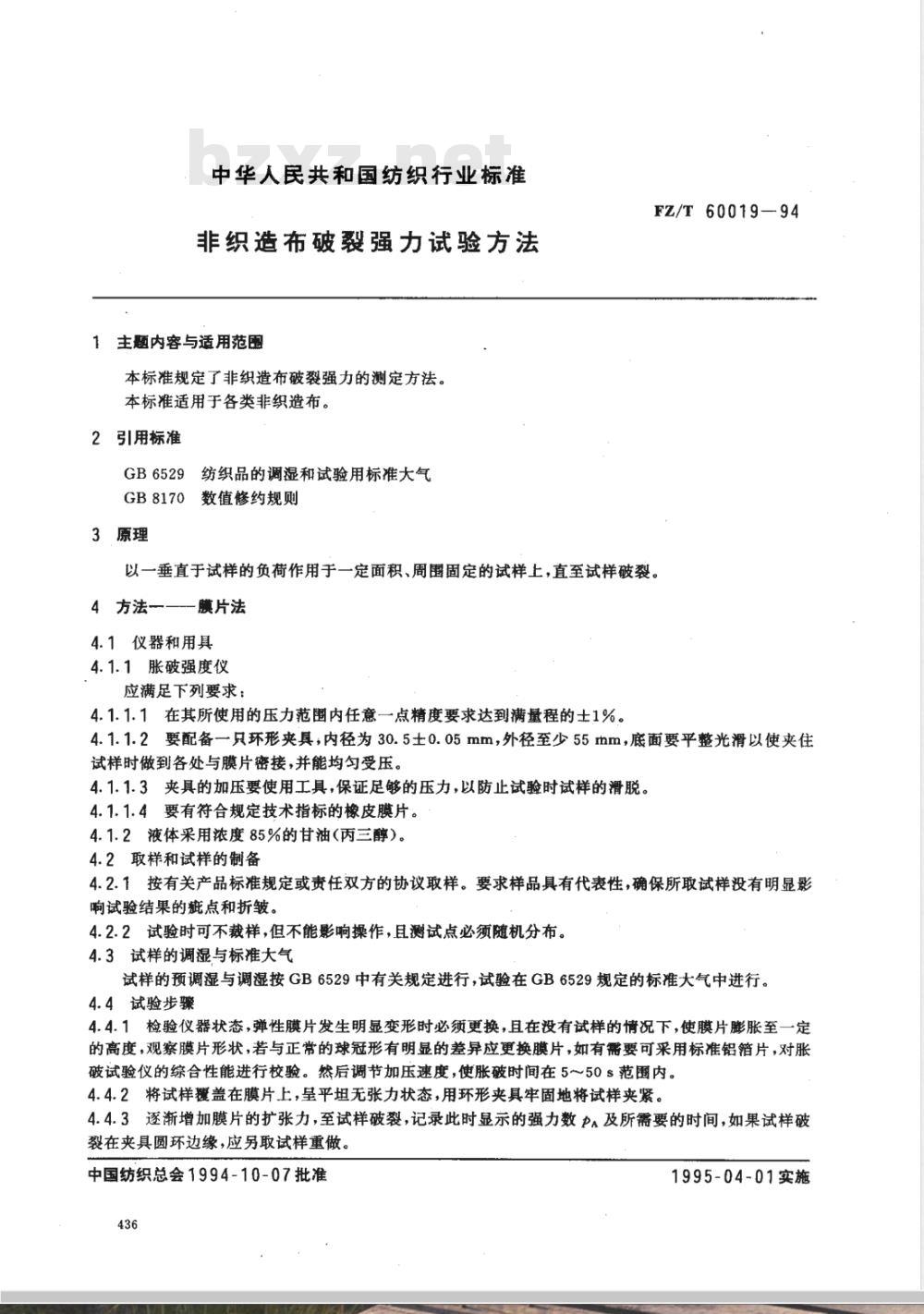

中华人民共和国纺织行业标准
非织造布破裂强力试验方法
1主题内容与适用范围
本标准规定了非织造布破裂强力的测定方法。本标准适用于各类非织造布。
2引用标准
GB6529纺织品的调湿和试验用标准大气GB8170数值修约规则
3原理
FZ/T60019—94
以一垂直于试样的负荷作用于一定面积、周围固定的试样上，直至试样被裂。4方法—
膜片法
4.1仪器和用具
4.1.1胀破强度仪
应满足下列要求：
4.1.1.1在其所使用的压力范围内任意一点精度要求达到满量程的士1%。4.1.1.2要配备一只环形夹具，内径为30.5土0.05mm，外径至少55mm，底面要平整光滑以使夹住试样时做到各处与膜片密接，并能均匀受压。4.1.1.3夹具的加压要使用工具，保证足够的压力，以防止试验时试样的滑脱。4.1.1.4要有符合规定技术指标的橡皮膜片。4.1.2液体采用浓度85%的甘油（丙三醇）。4.2取样和试样的制备
4.2.1按有关产品标准规定或责任双方的协议取样。要求样品具有代表性，确保所取试样没有明显影响试验结果的疵点和折皱。
4.2.2试验时可不裁样，但不能影响操作，且测试点必须随机分布。4.3试样的调湿与标准大气
试样的预调湿与调湿按GB6529中有关规定进行，试验在GB6529规定的标准大气中进行。4.4试验步骤
4.4.1检验仪器状态，弹性膜片发生明显变形时必须更换，且在没有试样的情况下，使膜片膨胀至一定的高度，观察膜片形状，若与正常带的球冠形有明显的差异应更换膜片，如有需要可采用标准铝箔片，对胀破试验仪的综合性能进行校验。然后调节加压速度，使胀破时间在5～50s范圃内。4.4.2将试样覆盖在膜片上，呈平坦无张力状态，用环形夹具牢固地将试样夹紧。4.4.3逐渐增加膜片的扩张力，至试样破裂，记录此时显示的强力数pA及所需要的时间，如果试样破裂在夹具圆环边缘，应另取试样重做。中国纺织总会1994-10-07批准
1995-04-01实施
FZ/T60019—94

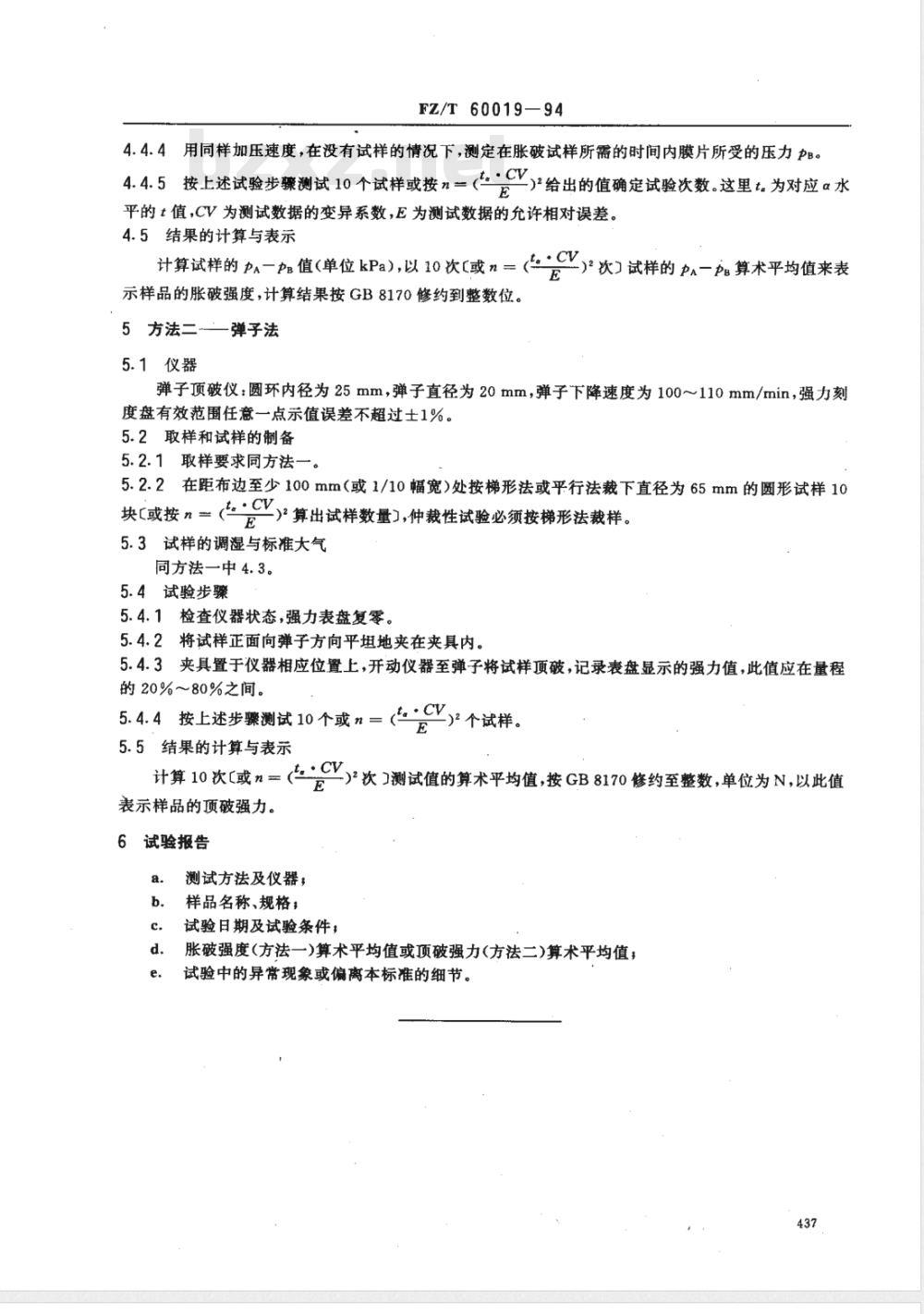

4.4.4用同样加压速度，在没有试样的情况下，测定在胀破试样所需的时间内膜片所受的压力PB。4. 4. 5 按上述试验步骤测试 10 个试样或按 n = (:CV)E
-)\给出的值确定试验次数。这里t。为对应α水平的t值，CV为测试数据的变异系数，E为测试数据的允许相对误差。4.5结果的计算与表示
计算试样的 pa值(单位kPa),以 10 次(或n =(V)E
示样品的胀破强度，计算结果按GB8170修约到整数位。5方法二—弹子法
5.1仪器
)2次】试样的A-算术平均值来表弹子顶破仪：圆环内径为25mm，弹子直径为20mm，弹子下降速度为100~110mm/min，强力刻度盘有效范围任意一点示值误差不超过士1%。5.2取样和试样的制备
5.2.1取样要求同方法一。
5.2.2在距布边至少100mm（或1/10幅宽）处按梯形法或平行法裁下直径为65mm的圆形试样10块[或按》二()算出试样数量),仲裁性试验必须按梯形法裁样。E
5.3试样的调湿与标准大气
同方法一中4.3。
5.4试验步骤
5.4.1检查仪器状态，强力表盘复零。5.4.2将试样正面向弹子方向平坦地夹在夹具内。5.4.3夹具置于仪器相应位置上，开动仪器至弹子将试样顶破，记录表盘显示的强力值，此值应在量程的20%～80%之间。
5. 4. 4 按上述步骤测试 10 个或n = (CV))2个试样。
5.5结果的计算与表示
计算 10 次[或n = (:CV)
-)2次测试值的算术平均值，按GB8170修约至整数，单位为N，以此值表示样品的顶破强力。
6试验报告
测试方法及仪器，
样品名称、规格：此内容来自标准下载网
试验日期及试验条件，
胀破强度(方法一)算术平均值或项破强力(方法二)算术平均值；试验中的异常现象或偏离本标准的细节。437

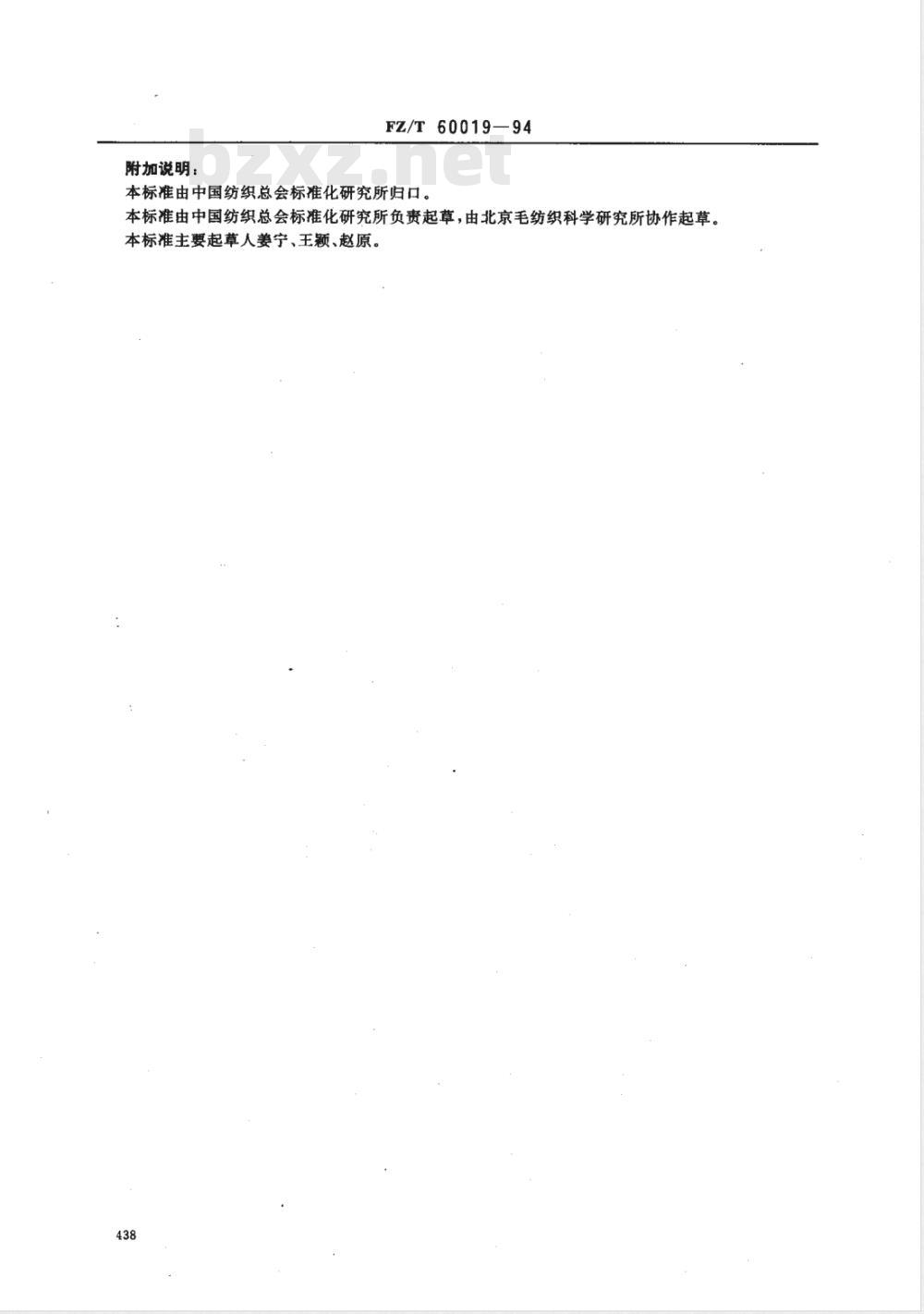

附加说明：
FZ/T60019—94
本标准由中国纺织总会标准化研究所归口。本标准由中国纺织总会标准化研究所负贵起草，由北京毛纺织科学研究所协作起草。本标准主要起草人姜宁、王颗、赵原。438
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
