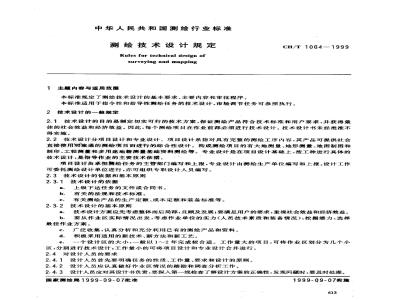

中华人民共和国测绘行业标准
测绘技术设计规定
Rules for technical design ofsurveying and mapping
1 主题内容与适用范围
本标准规定了测绘技术设计的基本要求、主要内容和审批程序。CH/T 1004—1999
本标准适用于指令性和指导性测绘任务的技术设计,市场调节任务可参照执行。2技术设计的一般规定
2.1技术设计的目的是制定切实可行的技术方案,保证测绘产品符合技术标准和用户要求,并获得最佳的社会效益和经济效益。因此,每个测绘项目在作业前都必须进行技术设计。技术设计书未经批准不得实施。
2.2技术设计分项目设计和专业设计。项目设计系指对具有完整的测绘工序内容,其产品可提供社会直接使用和流通的测绘项目而进行的综合性设计。构成测绘项目的有大地测量、地形测量、地图制图和制印、工程测量和多用途地籍测基础资料测绘等。专业设计是在项目设计基础上,按工种进行具体的技术设计,是指导作业的主要技术依据。项目设计曲承担绘任务的主管部门编写和上报,专业设计由测绘生产单位编写和上报。设计工作可委托测绘设计单位进行,亦可组织专职设计人员编写。2.3技术设计的依据和基本原则
2.3.1技术设计的依据
上级下达任务的文件或合同书。b.“有关的法规和技术标准。
有关测绘产品的生产定额、成本定额和装备标准等。技术设计的基本原则
技术设计方案应先考虑整体而后局部,且顾及发展;要满足用户的要求,重视社会效益和经济效益。b.
要从作业区实际情况出发,考虑作业单位的实力(人员技术素质和装备情况),挖掘潜力,选择最佳作业方案。
广泛收集,认真分析和充分利用已有的测绘产品和资料。d。积极采用适用的新技术、新方法和新工艺。个设计区的大小,一般以1~2年完成较合适。工作量大的项目,可将作业区划分为儿个小区,分别进行技术设计;工作量小的可将项目设计和专业设计合并进行。2.4对设计人员的要求
2.4.1设计人员首先要明确任务的性质、工作量、要求和设计的原则。2.4.2设计人员应认真做好作业区情况的踏勘和调查分析工作。2.4.3设计人员应对其设计书负责,要深人第一线检查了解设计方案的正确性,发现问题时,要及时处理。国家测绘局1999-09-07批准
1999-09-07实施
2.5编写技术设计书的要求
CH/T 1004--1999
2.5.1内容要明确,文字要简练。标准已有明确规定的,一般不再重复。对作业中容易混淆和忽视的问题,应重点叙述。
2.5.2采用新技术、新方法和新工艺时,要说明可行性研究或试生产的结果以及达到的精度,必要时可附鉴定证书或试验报告。
2.5.3名词、术语、公式、符号、代号和计量单位等应与有关法规和标准-致。3审批程序
3.1项目设计书经申报单位和设计单位的总工程师(技术负责人)审核签字后,一-式五份报该项测绘任务的委托单位审批。
国务院有关部门下达并列入国家指令性计划的测绘项目,其项目设计书应报国务院测绘行政主管部门备案。
指导性任务的项目设计书报省级人民政府测绘行政主管部门备案。3.2专业设计书经生产单位总工程师(技术负责人)审核签字后,一式四份报上级主管部门审批,同时报省级人民政府测绘行政主管部门备案。3.3技术设计书要作原则性修改或补充时,可由生产单位或设计单位提出修改意见或补充稿,及时上报原审批单位核准后执行。
4项目设计书的内容
4.1任务概述:说明任务的名称、来源、作业区范围、地理位置、行政素属、项目内容、产品种类及形式、任务量,要求达到的主要精度指标、质量要求、完成期限和产品接收单位等。4.2作业区自然地理概况:简要说明地理特征、居民地、交通、气候情况和作业区困难类别等。4.3已有资料利用情况:说明资料中测绘工作完成情况,主要质量情况及评价,利用的可能性和利用方案等。
4.4设计方案
各工种的作业依据,控制测量的布设与加密原则,对航空摄影的技术要求,图集的构成,成图方法,主要作业方法和技术规定。b。特殊的技术要求,采用新技术、新方法,新工艺的依据和技术要求,并进行精度估算或说明。保证质量的主要措施和要求。
4.5计划安排和经费预算
。作业区困难类别的划分。
b。工作量统计:根据设计方案,分别计算各工序的工作量。c。进度计划:根据工作量统计和计划投入生产实力,参照生产定额,分别列出年度进度计划和各工序的衔接计划。
d。经费预算:根据设计方案和进度计划,参照有关生产定额和成本定额,编制分年度经费和总经费计划,并作必要的说明。
4.6附件
踏勘报告。
b.可供利用资料的清单。
c。附图附表。
5专业设计书的内容
5.1'大地测量
CH/T 1004—1999
5.1.1任务概述:说明任务来源,测区范围、地理位置、行政隶属、任务量和采用的技术依据。5.1.2测区自然地理概况:说明测区地理特征、居民地、交通、气候等情况,并划分测区困难类别。5.1.3已有资料的分析、评价和利用:说明作业单位,施测年代,作业所依据的标准、所采用的平面、高程和重力基准;说明已有资料的质量情况,并作出评价和指出利用的可能性。5.1.4设计方案
5.1.4.1大地测量外业:一般要求先在适当的比例尺地形图上,按有关标准进行图上设计,图上设计完后,应展绘成一定比例尺设计图。设计方案的文学说明应符合以下基本要求:。兰角、导线、起始边和天文测量:说明所确定的锁、网(或导线)的名称、等级、图形、点的密度、已知点的利用和起始控制等;初步确定规标类型及高度、标石的类型、水平角和导线边的测定方法,新旧点的联测方案和三角点、导线点高程的测定方法等。说明拉普拉斯点和测定天文经纬度的点以及起始边的位置,确定天文点和起始边的施测方案和观测的有利季节;
根据上述情况,按工序确定工作量。b。水准测量:叙述采用的高程基准及起算点的简况,说明路线的名称、等级、位置、长度、点的间距及编号方法;确定交叉点,基本点和基岩点的点名和位置;说明需要联测的气象站、水文站、验潮站和其他水准点;确定标石类型及埋设规格:拟定观测、联测、检测及跨越障碍的各项方案;计算工作量。重力测量:说明重力控制点和加密点的布设和联测方案,重力点平面坐标和高程的测定方案,c.
已知重力点的利用和联测情况;计算工作量。5.1.4.2大地测量计算:分析和评价外业成果资料:说明采用的平面、高程、重力基准和起算数据;确定平差计算的数学模型、计算方法和精度要求,提出对程序编制和检验的要求;提出精度分析的方法,对计算成果打印格式和整理的要求;计算工作量。5.1.4.3采用新技术和新方法时要说明所使用的仪器和执行的标准,或提出技术要求和达到的精度指标。
5.1.5建议和措施
为完成上述设计方案,拟定所需的仪器设备和主要物资,并指出业务管理,物资供应,通讯联络等工作中必须采取的措施和对作业的建议。5.1.6附图、附表
技术设计图。
综合工作量表。
江天利用表。
d.主要物资器材表。
预计上交产品和资料表等。
5. 2 地形测量
5.2.1航空摄影
本专业设计书内容由航空摄影单位根据合同要求自行规定。5.2.2航测外业
5.2.2.1任务概述:说明任务来源、测区范围、地理位置、行政囊属、成图比例尺、任务量和采用的技术依据。
5.2.2.2测区自然地理概况:说明测区海拔高程、相对高差、地形类别、困难类别和居民地、道路、水系、植被等要素的分布与主要特征:说明气候、风雨季节及生活条件等情况。5.2.2.3已有资料的分析、评价和利用:说明已有资料采用的平面和高程基准、比例尺,等高距、测制单位和年代,采用的技术依据,对已有资料的质量评价和可以利用的情况。航摄资料需说明航摄单位,摄区615
CH/T 1004—1999
代号、摄影时间、摄影机型号、焦距、像幅、像片比例尺、航高底片(像片)质量以及问题的处理等情况。5.2.2.4设计方案
测图规格和成图精度:说明投影方式、平面和高程基准、成图的平面和高程精度。b.根据项目设计要求和地形类别,说明成图方法和图幅等高距。C。平面和高程控制点的布设方案以及有关的技术要求。d。平面和高程控制测量的施测方法、技术要求、限差规定和精度估算。e:根据技术人员素质和资料等情况,提出室内判绘与实地调绘的方案和技术要求,必要时应做典型调绘样片和景观照片。
f.像片调绘:根据踏勘报告和资料分析,按测区地理景观叙述地形要素的特征和主要表示方法,要求如下:
居民地:按测区居民地的分布情况,说明居民地的类型,特征、表示方法和综合取舍的原厕;道路:叙述铁路、公路类型和分布情况,对公路以下的道路,着重说明综合取舍的要求等:水系:明确测定水位的方法与要求,水网区河流、湖泊、沟渠的取舍原则,对水系附属建筑物的表示方法与要求等;
境界:明确境界表承到哪一级,对国界和其他有争议的境界要提出具体的表示方法和要求等;地貌和士质:说明测区内各类地貌的特征,对地貌符号和土质符号表示的要求等;植被:说明测区内主要植被的种类配合表示的要求,地类界综合取舍的原则等;其他需要叙述的地图要素;
地名调查:说明确定地名的依据和办法,对人烟稠密区地名综合取舍原则,对少数民族地区地名应写明译音规则,对地名中的地方字要有统一的注释等。g.综合法测图还要说明测绘地貌的要求和图廊内外注记整饰的要求。h。采用新技术、使用新仪器时,要写明方法和要求,规定有关限差,并进行必要的精度估计和说明。
5.2.2.5对图历薄填写的要求。
5.2.2.6建议和措施:为完成设计区域内的工作任务,应如何组织力量,概算出作业所需的主要物资,并指出业务管理、物质供应、通讯联络、特殊装备等工作中必须采取的主要措施和对作业的建议。5.2.2.7附图、附表。
5.2.3航测内业
5.2.3.1任务概述:说明任务来源、测区范围、地理位置、行政隶属、成图比例尺、任务量和采用的技术依据。
5.2.3.2测区自然地理概况:说明测区地形概况、地貌特征、困难类别和居民地、水系、道路等要素的主要特征。
5.2.3.3已有资料的分析和评价:航摄资料需说明航摄单位、摄区代号、摄影时间、摄影仪型号、焦距、像幅、框标距、像片比例尺、航高、飞行质量和有无附属仪器等;航测外业资料需说明控制、调绘的单位、时间、作业依据、质量情况及评价等。5.2.3.4设计方案
a测图规格、说明投影方式,平面和高程基准、成图方法及图幅基本等高距等。b。根据地形类别、资料情况和仪器设备,确定作业方法和使用的仪器。C。按采用的作业方法和资料情况,对成图和各主要工序进行必要的精度估算或说明。d.制定加密计划,确定加密方案,备查点的布设方法和选点、刺点、量测、电算的精度要求明确资料整理和向下工序提交成果的要求。说明影像平面图、影像地图的纠正和复制方法,使用的仪器及精度要求。e:
f.说明航测原图测绘及编绘的方法、技术要求和限差规定以及原图的比例尺和用色;当采用一次616
CH/T 1004—1999
成图时,还需写明对印刷原图编制的要求。g.说明影像地图编绘的技术要求,包括说明地物、地貌显示的原则及其整饰、注记的方法和要求。h.说明测区中各要素的主要特征及表示方法;提出综合取舍及配合表示的原则、原图整饰的规格和要求以及采用简化符号的规定,必要时需做典型样片和样图。i,提出对供内业作业的成果资料中存在问题的处理意见j在隐蔽地区,困难地区或特殊情况下测图时,或者采用新技术,新仪器测图时,需写明具体的作业方法,技术要求,限差规定和必要的精度估计或说明。5.2.3.5附图、附表
a。加密设计图:主要包括标注出大地控制点、像片控制点、航线分布;写出像片号、图蝠号、困难类别等高距,作业方法,航摄原始数据,区四周接边情况及必要的说明。b。测图设计图:主要包括图名、图号、经纬温、等高距、图幅困难类别、定额工天、各级境界,主要水系,主要道路的分布状况及测区四周的接边情况等。5.2.4平板仪测图此内容来自标准下载网
除参照本标准5.2.2的内容设计外,还应补充以下内容:a。说明各类控制点的布设方案、施测方法和有关技术要求。b.根据平板仪测图的特点,提出对地图要素的表示和对地形测量的要求等。5.3地图制图
5.3.1国家基本比例尺地形图
5.3.1.1任务概述:说明任务名称、来源,地图的性质、用途,任务量,采用的技术依据,完成期限及要求。
5.3.1.2制图区域的地理概况:简要说明本区域的地理位置、行政区划、自然地理区划类型、主要地物地貌的特征,并划分图幅困难类别。5.3.1.3制图资料的分析、评价和利用:通过对制图资料的分析和评价,列出基本资料、补充资料和参考资料(包括一切可利用的文献,图表、图片等),说明使用的程度和方法。5.3.1.4设计方案
数学基础的展绘和编绘底图拼贴的要求。作业方法、作业程序和作业中特定的技术要求。b.
各要素的选取指标、概括方法和各要素相互关系的处理。c.
印刷原图的制作方法,各要素清(刻)绘的技术要求。d.
分色样图的制作规定。
5.3.1.5附图附表:坐标成果表、补充图式符号、制图区域略图、资料分布略图、各种指标图、综合样图、地名译音表和工艺流程图等。
5.3.2普通地图和专题地图
除包括本标准5.3.1的内容外,还应补充以下内容:a.
地图的比例尺、投影、图幅范围(截幅、内分蝠和分幅)、密级和出版形式。b、主区和邻区的配置,图名、图例、比例尺、附图的处理,图廊整饰的说明和设计略图。作者原图及其他专题要素资料的分析和使用说明。c
地理底图和专题要素的编制方法和要求,地图符号及表示方法。d.
地图的分色方案,色标、色层表以及制印要求。5.3.3地图集(册)
5.3.3.1任务概述:说明图集(册)的名称、性质、用途、内容、开本及页数,各图幅的比例尺、投影、幅面大小、经纬网密度,完成期限及要求。5.3.3.2制图资料的分析、评价和使用说明。617
5.3.3.3设计方案
数学基础的展绘要求。
CH/T 1004—1999
图集(册)的结构,图组、图幅的设计和要求,图面的配置。b.
编制的技术方法和作业程序。
d,各要素符号及其表示方法
印刷原图、分色样图的制作方法及要求。e.
图集的装恢、出版形式及制印要求。f.
g.整饰、审验和图历薄填写的要求。5.3.3.4附件:目录、设计样本、略图和综合样图、图式图例表、文字说明和地名索引的要求等。5.4地图制印
5.4.1任务概述:说明任务的名称、来源、性质,用途和任务量,采用的技术依据和完成期限。5.4.2质量要求:说明制印的精度要求,各工序的技术与质量的要求,印刷材料的质量要求,特殊工艺要求等。
5.4.3叙述印刷原图和有关资料的质量情况,以及对存在问题的处理意见。5.4.4工艺设计
a。拼版的方法和要求。
b。制版的方法和技术要求,说明复照的方法、成图尺寸、精度要求、翻版的方法和数量、线划版的分涂内容、普染色版的制作方法;确定套拷(套翻)的版数、类别、采用菲林的线数、百分比、角度及特殊菲林的使用方法,规定晒版版型、咬口、边规尺寸、套晒菲林的线数、百分比、角度及特殊菲林的使用方法。C.印刷的要求:说明打样的种类、数量、印色、印序和印数,套印精度和墨色的要求。d.规定装赖的方法、技术要求、采用的材料、清样本的制作。5.4.5编制工艺流程图。
5.5工程测量
5.5.1任务概述:说明任务的来源、用途、测区范围、内容与特点、工作量以及采用的技术依据。5.5.2测区概况:说明测区的地理特征、居民地、交通、气候的情况以及测区困难类别等。5.5.3已有资料的分析、评价和利用:说明已有资料的作业单位、施测年代、采用的技术依据和选用的基准;分析已有资料的质量情况,并作出评价和指出利用的可能性。5.5.4设计方案
5.5.4.1平面和高程控制测量
a。平面控制测量:说明控制网采用的平面基准、等级划分以及各等级锁、网或导线的点号,位置、图形、点的密度、已知点的利用与联测方案等,初步确定的规标高度与类型、标石的类型与埋设要求,水平角、距离的观测方法与要求等。b.高程控制测量:说明采用的高程基准及高程控制网等级,符合路线长度及其构网图形,水准点或标志的类型与埋设要求;拟定观测与连测方案,观测方法及技术要求等。C。内业计算:外业成果资料的分析和评价,选定的起算数据及其评价,选用的计算数学模型,计算与检校的方法及其精度要求,对程序编制和检验的要求,计算成果打印格式与整理的要求等。5.5.4.2线路测量
a。线路控制点的布设方案与要求,联测方法,检核条件和技术要求。中线、曲线的起、点位置,布设要求,施测方法,技术要求,以及断面的间距与断面点密度的b.
要求。
各种桩点(中桩、转点、交叉点、断面点、曲线点等)的平面与高程的施测方法和精度要求。线路测量各阶段对各种点位复测的要求,各次复测值之间的限差规定。d.
架空索道的方向点偏离直线的限差要求等。5.5.4.3施工测量
CH/T 1004—1999
a.施工场区控制网及建筑控制网的布设方法和精度要求,场区高程控制点的布设与施测要求。b.对施工放样使用的图纸和资料的要求,各施工工序间对放样、抄平的技术要求,检核方法和限差规定。
结构安装测量中放样的方法和测量允许偏差。d.
灌注桩、界桩和红线点的布设与施测的要求。水工建筑物施工放样的方法和测量允许偏差,高层建筑物与预制构件拼装的竖问测量偏差的e.
规定。
5.5.4.4峻工总图的编绘与实测
编绘竣工总图,说明实测的内容、分幅与编号的方法以及图例符号和编绘的主要依据。a.
编绘工图原始资料的利用方案。竣工图实测部分的施测方法和要求,编绘部分的展绘精度和编绘要求。c.
对竣工图各项注记的要求。
5.5.4.5变形测量
基准点设置和变形观测点的布设方案,施测方法及其精度要求。b.
变形观测的观测周期。
基准点可靠性的分析,数据处理方法,计算公式和统计检验方法等。手薄、记录和计算的要求。
5.5.5采用的新技术和新方法:说明需使用的仪器,执行的技术标准或详细的技术要求与操作规程,以及精度估算等。
5.5.6附图、附表。
5.6多用途地籍测绘基础资料测绘5.6.1任务概述:说明任务来源、测区范围、行政隶属、测区比例尺、任务量和采用的技术依据。5.6.2测区经济地理概况:工、农、商业发展水平,土地等级及利用概况等。5.6.3已有资料的分析:控制成果和图件采用的基准、大地点分布密度、等级、图比例尺、质量评价等,行政区划资料、房屋普查资料、土地利用现状调查资料的现势性和可靠性;土地利用分类、土地权属单元的划分城镇房产类别等标准的制定单位和年代。5.6.4设计方案
。现有测绘资料的利用方案,采用的基准和成图方法;土地利用分类、土地权属单元的划分、城镇房产类别和房屋建筑结构分类等采用的标准。b、控制测量:平面控制的布设方案,规标和埋石的规格,观测方法,新旧点联测方案及控制网的精度估算。
外业调绘:选定的调绘图件(地形图、航摄像片、影像平面图);说明调绘和调查的内容及方法,c.
各种权属界线的表示和丘的编号方法,填写各种表格的要求和存人数据库的项目。d。界址点施测和面积量算的方法及精度要求。e.测图作业方案:测图的作业方法,使用的仪器,精度要求和各项限差,地籍要素和地形要素的表“示方法,各要素综合取舍和配合表示的原则。f.地籍基础图复制或印刷工艺的要求。g.上交成果资料的要求。
5.6.5附图、附表
测图设计图:主要包括注出图号、成图方法,标绘行政境界、街道(街坊)和农村乡、村的范围及编号等(丘界线和编号可在作业过程中编注)。619
CH/T 1004---1999
附录A
踏勘报告的主要内容
(参考件)
A1作业区的行政区划,踏勘的时间,人员的组成及分工,踏勘的路线及范围。A2作业区的自然地理情况:山脉、水系、主要地貌类型和特征、平均概略高程、一般比高、地貌自然坡度,通视程度。
A3作业区气象气候情况:风、雨、雪、雾、气温、气压、能见度、冻土深度及高杆作物季节,每年可作业月份,月平均作业天数。
A4作业区交通情况。
A5居民地的风俗习惯和语言情况,居民地的分布情况及地名规律以及作业队驻地的建议。A6土壤、土质、沼泽地等情况。植被的种类和分布情况。
A8作业区供应情况:生活用品、粮食、饮水、燃料、饲料的供应情况,木材、水泥、砂、石等就地取材的可能性和价格,消耗品、材料、工具的采购地点。A9请用劳动力、向导、翻译等情况和工资标准。A10作业区治安情况,卫生情况及预防办法。A11作业区已有成果成图及其质量情况,测量标志完好情况,对正确利用这些资料的初步分析和意见。
,典型地物、地貌样片调绘及摄影资料。A13地区困难类别和具体图幅困难类别的划分(附图)。A14对初步设计方案的改进意见。A15对今后进行技术设计和作业的建议。附录B
技术设计中的图和表
(参考件)
B1设计图
设计图是技术设计的重要组成部分,它可直观地反映整个技术设计的全貌和各作业工序的相互关系。根据技术设计内容的繁简程度,设计图可以单工种,也可以多工种合并绘制。一般可分为以下几种设计图。
B1.1×测区三角、导线测量技术设计图(包括天文点、起始边)。B1.2 × ×测区水准测量技术设计图。B1.3××测区重力测量技术设计图。B1.4××摄区航空摄影飞行设计图。B1.5×X测区航测外业技术设计图。B1.6X×测区地形控制测量技术设计图。B1.7×X测区航测内业技术设计图。B1.8XX制图区域技术设计图。
B1.9××测区工程测量技术设计图。620
B1.10××测区地籍测量技术设计图。B2设计图的内容和要求
CH/T 1004---1999
B2.1设计图应有标题(图名、代号)、编制单位、编制者、审核者、日期及必要说明注记和图例。B2.2图的内容要能反映任务工作量,图面清晰明了,辐面大小适宜,对已有资料应标明衔接关系。B2.3图上要标明作业区范围、经纬度、主要的居民点、交通线、水系和境界等。B2.4当设计图内容较复杂时,可增加一些辅助表格和必要的简要说明,做到设计图和技术设计书的内容相互补充。
B3表格
综合工作量表
各工种的工作量应按有关定额的规定,编制“综合工作量表”,其格式如表1。表1
综合工作量表
等级或
比例尺
B3.2工天利用表
统一作
业定额
根据踏勘提供的资料,提出测区内每个月的工天利用数,编制“工天利用表”,格式如表2。工天利用表
工作项目
全年作
业天数
B3.3主要物资器材表
根据设计工作量,按材料消耗定额和装备标准编制出作业中所需仪器、设备和主要物资器材表,格式如表3。
表3主要物资器材表
供应时间
B3.4预计上交产品和资料表
CH/T1004-1999
根据技术设计要求,按表4列出要求上交的产品和资料表4
预计上交产品和资料表
产品(资料)名称
B3.5已有资料利用情况表
对已有成果成图等资料,按其利用程度分别填写,格式如表5。表5已有资料利用情况表
资料名称
资料来源
利用程度
B4技术设计书的封面格式
项目设计书封面格式
批准单位(盖章):
审批意见:
审批人(签章):
CH/T 1004—1999
(项目名称)
项目设计书
申报单位(盖章)
总工程师(签章)
设计单位(盖章):
技术负责人(签章):
主要设计人(签章):
专业设计书封面格式
批准单位(盖章):
审批意见:
审批人(签章):
CH/T 1004--1999
(项目名称)
专业设计书
申报单位(盖章):
总工程师(签章):
主要设计人(签章):
