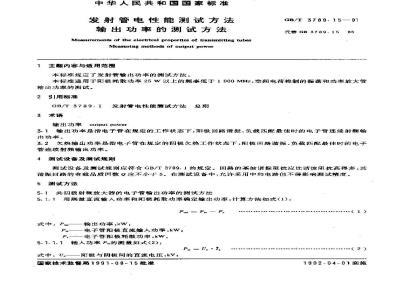

中华人民共和国国家标准
发射管电性能测试方法
输出功率的测试方法
Measurements of the electrtcal propertles of transmitting tubesMeasuring methods of output power主题内容与适用范围
本标准规定了发射管输出功率的测试方法。GB/T 3789.1591
代替 GB 3789. 15
本标准适用于阳极耗散功率 25W以上的频率低于 1 000 MHz.空间电荷控制的振荡和功率放大管输出功率的测试。bzxz.net
2引用标准
GB/T 3789. 1
发射管电性能测试方法总则
3术语
输出功率output power
3.1输出功率是指电子管在规定的工作状态下，阳极回路谐振、负载匹配最佳时的电子管连续射输出功率。
3.2欠热输出功率是指电子管在规定的阴极欠热工作状态下，阳极回路谐振、负载匹配最佳时的电子管连续射频输出功率。
4测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。回路的基波谐振阻抗应比谐波阻抗高得多、其谐振回路的有载品质因数Q应不小于5。在测试设备中，允许采用中和电路但不得影响测试精度。5测试方法
5. 1共阴极射频放大器的电子管输出功率的测试方法5.1.1用测量直流输入功率和阳极耗散功率确定输出功率,计算方法如式(1)：Pat = Ph- P.
式中 P—!
输出功率,kw;
Pa——电子管阳极直流输入功率,kW;P。电子管阳极耗散功率,kW。
5. 7. 7. 1输人功率 Pa的测量如式(2)：P. U. I.
式中：U
阳极与阴极间的直流电压,kV；
国家技术监督局 1991 - 08 - 15 批准（1
1992-04-01实施
一阳极电流的直流分基,A。
5. 1. 2阳极耗散功率 P.的测量.5.1.2. 1用热功当量法测量
强制水冷电子管按式(3)计算：
GB/T 3789. 15—91
P, = 0. 069 5 Q( -- t) - P,f -- Prl - Pg2 -武中：e
水流量,L/mtn;
冷却水流出时的温度，；
冷却水流进时的温度，；
被测管灯丝辐射到阳极上的功率，kW：P,—被测管第一栅极辐射到阳极上的功率,WP2--被测管第二栅极辐射到阳极上的功率，kW。蒸发冷却电子管按式（4)计算：b.
P。= C37. 4 Q + D. 069 5 Q(100 - t)3 - P — P-mt, - P-2(kw)式中， o-
冷凝后的水流量,L/min;
冷凝后水的温度，℃
被测管灯丝辐射到阳极上的功率，kw：被测管第一栅极辐射到阳极上的功率，kW;；被测管第二栅极辐射到阳极上的功率，kW。5.1.2.2用代替法测量
.（4)
在被测管附近适当的地方，安装一灵敏的温度指示器。将回路调谐到规定的振荡状态，使温度指示器的读数达到稳定为止。然后把被测管转换到静态测试状态，改变第一栅极电压使阳极电流调整到温度指示器的读数与在振荡状态“下所得的读数相等。此时，振荡状态下阳极所耗散的功率P。就近似等于它在静态状态下所耗散的功率。
式中：U。—一静态时的阳极电压，kV；I。静态时的阳极电流,A。
P.au +I.(kW) +.
对于白然冷却的电子管，温度指示器应安置在管壳阳极耗散最大的地方；(5)
对于强制风冷的电子管，风的流量应保持不变。温度指示器应安暨在出风口的同一位置上；b.
对强制水冷的电子管，水的流量应保持不变。温度指示器应安置在出水口的同一位置上；c.
对丁蒸发冷却的电了管，冷却条件应保持不变。温度指示器应安置在二饮冷却系统的同一位置d.
注：(）所采用的温度指示器要考虑到高频辐射的影响。②在射频测试时应考虑到玻亮的介质损耗。@）测试时应控制进出水(或进出风)的温差不变。5.1.3用测量等效负载上的射频功率确定输出功率。P
式中： p
电子管输出功率，kw
GB/T 3789. 1591
Pi—在等效负载上测得的射额功率，kW；—回路效率。
5. 1. 4 射赖功率 P, 的测量
5.1.4.1用热功当量法测量
水冷等效负载上的功率按式（7)计算：P, - 0. 069 5 Q(tg - t,) (kW)式中，0
水流量，L/min，
冷却水流出时的温度，℃；，
一冷却水流进时的温度，C。
蒸发冷却等效负载上的功率按式（8)计算：Pr = 37. 4 Q + 0. 069 5 Q(100 - t)式中：Q—冷凝后水的流量,L/min,一冷凝后水的温度，℃。
5.7. 4.2用代替法测量
。用光电池和白炽灯泡比较法
(8）)
把被测管调整到规定的振荡状态，白炽灯泡作为被测肾的等效负载。然后把光电池臀于等效负载炽灯泡所对应的适当位置，读取光电池电路中的光电流。再把光电池骨于比较白炽灯泡所对应的适当位置，使光电池与比较白炽灯泡之间的距离光电池与等效负载白炽灯泡之间的距离一样，调整比较白炽灯泡的输入功率，使光电池电路中的光电流读数与前一步骤测得的读数-一样。此时比较白炽灯泡的输入功率即为所测量的等效负载上的功率P.。P, - U.1
式中：—一比较自炽灯泡所加的电压，V1——流过比较白炽灯泡的电流，Ab、用温差比较法测量
按规范加上灯丝电压和各极电压，然后加上被测管的激励电压，调节阳极回路，使负载电得最大功率。此时负载电阻内进水（进风）和出水（出风）有一个温度差A。然后断开被测管电路，接通比较电路，并调节比较电路的电压使负载电阻内进水（进风）和出水（出风）温度差也为。则等效负载上的功率按式(10)计算：
式中，U——比较电路所加的电压,VR——被测管的阳极负载电阻,。注，代替法电略中所加的电压·般为直流电压或60 Hz交流电压。5.1.4.3用与输出回路匹配的功率计直接读出射额功率PL。5.1.4.4用射频电压法测量
式中，U
等效负载上的射频电压的有效值，V，172
（10）
等效负载的阻值，2。
5. 1. 5效率的测量
5.1.5.1用冷测回路请振阻抗确定式中：Z。
GB/T 3789. 15—91
电子管阳极输出回路的空载等效并联谐振阻抗：-电子管阳极输出回路的有载等效并联谐振阻抗。5.1.5.2用冷测回路品质因数确定Qo
式中：——电子管阳极输出回路的无载品质因数，Q一一电子管阳极输出回路的有载品质因数。5.1.5.3综合法测基
（13）
用 5.1.1法测山输出功率P;用 5.1.2. 1法测出射频功率 P;计算出阳极输出间路的效率}。P.
本方法用于校验回路效率。
5.2共极射颗放大器的电子管输出功率的测试方法5.2.1用5.1.1法测量电子管输出功率。5.2.2用5.1.2法测量电子管输出功率时应扣除栅极激励功率。Pu =—(P.
Oln)(W)
1(P-P,)
式中；第一栅极和阴极间的射颗电压峰值，Vin—-阳极电流基波分量峰值A，P,输入回路的激励功率。
5. 3自激振荡器的电子管输出功率的测试方法5. 3. 1用 5. 1. 1 法测量电了管输出功率。(w)
5.3.2用5.1.2法测量电子管输出功率时应增加栅极激励功率。Por = -(Pz + -
$,,)(w)
式中：t一第一栅极和阴极间的射频电压值，V；i,—第一栅极电流基波分量峰值，A。5.4阴极欠热时的电子管输出功率的测试方法（14）
5.4.1在额定的灯丝电压或灯丝电流下，把被测电了管调整到详细规范规定的工作状态。此时，保持各极电压不变，而把灯丝电压或灯丝电流降到规定值。各极电压仍不变，重调阳极回路与负载之间的耦台和调诺阳极回路，使输出功率达到最大值。此时可按上述方法测出电子管输出功率。GB/T 3789,1591
5.4.2在额定的灯丝电压或灯丝电流下，把被测电子管调整到规定的工作状态，按上述方法测出电子管输出功率。然后均匀地降低灯丝电压或灯丝电流（其他电压不变）直到输出功率降低到规定值为止。读出此时的灯丝电压或灯丝电流值，应符合详细规范的规定。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
