GB/T 3789.27-1991
基本信息
标准号： GB/T 3789.27-1991
中文名称：发射管电性能测试方法 三音互调失真的测试方法
标准类别：国家标准(GB)
标准状态：现行
发布日期：1991-08-15
实施日期：1992-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：95581
标准分类号
标准ICS号：电子学>>31.100电子管
中标分类号：电子元器件与信息技术>>电真空器件>>L35电真空器件综合
关联标准
替代情况：替代GB 3789.27-83;
出版信息
出版社：中国标准出版社
页数：3页
标准价格：8.0 元
出版日期：1992-04-01
相关单位信息
首发日期：1991-08-15
复审日期：2004-10-14
起草单位：机械电子工业部电子标准化研究所和779厂
归口单位：全国电真空器件标准化技术委员会
提出单位：中华人民共和国机械电子工业部
发布部门：国家技术监督局
主管部门：信息产业部（电子）
标准简介
本标准规定了发射管三音互调失真的测试方法。本标准适用于电视发射设备用发射管。 GB/T 3789.27-1991 发射管电性能测试方法 三音互调失真的测试方法 GB/T3789.27-1991 标准下载解压密码：www.bzxz.net

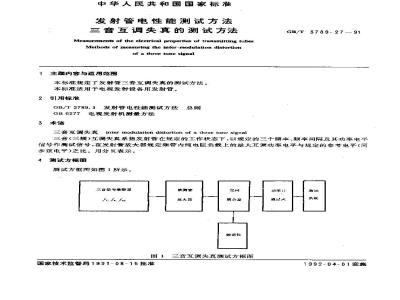

标准图片预览
标准内容
中华人民共和国国家标准
发射管电性能测试方法
三音互调失真的测试方法
Measurements of the electrical properties of transmitting tubesMethods of measuring the inter-modulation dlstorlionof a three tone signal
1主题内容与适用范围
本标规定了发射管三音互调失真的测试方法。本标准适用于电规发射设备用发射管。2引用标准
GB/T3789.1发射管电性能测试方法总则GB6277电视发射机测量方法
3术语
三音互调失真inter nodulation distortlon of a threetonc signalGB/T 3789.27—91
三音（三频）五调失真系指发射管在规定的工作状态下，以规定的三个频率、频率间隔及其功率电平信号作测试信号，在发射管放大器规定频带内纯电阻负载上的最大互调功率电平与规定的参考电平（同步顶电平)之比。用分表示。
测试方框图
测试方框图如图1所示。
三资信号谢助器
国家技术监督局1991 - 08-15 批准该测
放大器
耦合器
频谥议
三音互调失真测试方框图
通过式
1992-04-01实施
GB/T 3789. 2791
其中借号激励装置可有两种组成方式。方式A,采用音信号激励器
方式B采用视频输入送测试信K.（a=350mV，8=700mV）如图2所示，叠加振荡频率为4.43MHz的彩色副载频信号。
5测试设备及测试规则bzxz.net
64 μs
图2测试信号K（平场加正弦波）测试设备及测试规则应符合GB6277.1及GB6277第 4章的规定。三音信号激励器的频率及输出幅度要有足够高的稳定度。h.
输入到被测管的载频三音信号的幅度、频率及频率间隔应符台图3的规定。三音信号激励器本c
身的互调失真指标应优于被测管的互调失真10dB。且不得加包络校正和高频负反馈来改善互调失真。对设备的要求
定向耦合器的方向性系数应大于20B。频谱仪的频率范用应满足测试要求;幅度测量范围 0～70 dB;本身互调失真应优于一65 dB。6测试方法
按方式A进行。
数考输出电平
输出功率电坐
6.1.1按规范加上各极电压。
f,+fa-fao
互调失真
(电平差）
图3三音互调频谱分布图
频率MHz
GB/T 3789. 27—91
6.1.2将被测管放大器调到规定的工作状态。6.1.3加上激谢信号f，使被测管放大器的输出达到规定的功率值。此时频谱仪的指示值印为规定的输出参考电平(视为 OdB)。
6. 1. 4 将 f的幅度调到一8 dB。6.1.5加上励信号f，将f的幅度调到一10dB。6. 1. 6 加上激励信号 fe将 f的幅度调到一16 dB。6. 1. 7
数）。
在频谱仪上可读出被测管在顺率开土的三音互调失真的分贝数（相对于参考输出电平的分贝6.2按方式B进行
6.2.1按规范加上各极电压。
6.2.2将被测管放大器调到规定的工作状态。6.2.3测试信号发生器送测试信号K(α一0mV），且黑色包络电平符合标准，使被测管放大器的输出达到规定的功率值。此时颗谱仪的指示值即为规定的输出参考电乎(视为B)6.2.4测试信号发生器送测试信号K，(u=350mV），上面叠加4.43MHz等幅正弦振荡，幅度=700.mV；加伴音载频。
6.2.5用频谱仪选出待测题率，使fJ.f三音信号电平分别为一8dB、一10dB、16dB（相对十输出参考电平)。
6.2.6从频谱仪上读取互调分量的电平（如图3所示），并测出频带内f处最大瓦调分量的分贝数，为了显出真正的互调电平，仪器的带宽不小于300kHz。注：①上述测试必须在被测管放大器输入、辅出回略调帮到最佳匹配状态下进行。②颊率设置为图缺载频，为伴音载频，f为彩色副载频，f为互调失真额率（5,一十+一f）。③读数时需注意排除随机杂波成分的影喇。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起幕。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
