ICS53.080
备案号：5952-2000

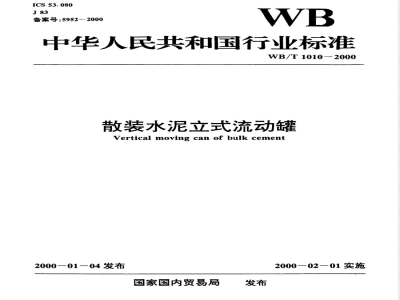

中华人民共和国行业标准
WB/T1010-2000
散装水泥立式流动罐
Vertical moving can of bulk cement2000—01一04发布
国家国内贸易局
2000一02一01实施
WB/T1010-2000
本标准根据我国散装水泥行业技术装备迅速发展的需要，结合国内散装水泥小型流动罐的生产实际，在企业通用标准和几年实践的基础上，制订了本行业标准。本标准由全国散装水泥办公室提出并归口管理。本标准由浙江省机电设计研究院、浙江省计经委散装水泥办公室负责起草，参加起草单位有杭州光宇建材装备有限公司，嘉兴散装水泥设备厂。本标准主要起草人：任洲、梁朝明、李岑幛、孙娟、吴志翔、邬志红、韩正奎本标准委托浙江省机电设计研究院负责解释。备案号：5952一2000
1范围
中华人民共和国行业标准
散装水泥立式流动罐
Vertical moving can of bulk cementWB/T1010-2000
本标准规定了散装水泥立式流动罐（简称流动罐）的基本参数和技术要求，检验规则，标志、包装和运输。
本标准适用于气力进料，能耐侧向风力载荷达540Pa，但不适用于地震载荷，由钢制焊接容器而得的立式散装水泥流动罐。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB150-1998
3钢制压力容器
GB/T708一1988冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T709-1988
GB/T985-1988
热轧钢板和钢带的尺寸、外形、重量及允许偏差气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T1184一1996形状和位置公差未注公差值GB/T1804-1992
GB/T5117-1995
一般公差线性尺寸的未注公差
碳钢焊条
GB/T8162-1987
结构用无缝钢管
GB/T 9787-1988
热轧等边角钢尺寸、外形、重量及允许偏差1标牌
GB/T13306-1991
JB2536--1980压力容器油漆、包装、运输JB2880-1981
钢制焊接常压容器技术条件
JG/T5021-1993
气卸散装水泥输送车卸料管快速接头3型号、型式及基本参数
3.1型号
定为 SNG · X X A(B.)。
示例如下：
国家国内贸易局2000—01-04批准2000-02-01实施
WB/T1010-2000
SNG·XX-A(B..)
改进序号
水泥贮量（t）
本系列流动罐，按其有效量分关3.2型式
型式见图1。
顶盖安全阀
*)支柱
注：*)支柱设有钢管结构或角钢组焊结构两种型式3.3基本参数
基本参数见表1。
4技术条件
4.1基本要求
进料管
4.1.1本系列产品设计制作，参照GB150和JB2880标准，并按照一定程序批准的图样与技术要求和有关工艺规范的规定。4.1.2本标准图样和技术文件未规定的技术要求，应符合国家标准、建材行业和机电行业等有关通用标准的规定。
4.1.3原材料（钢板、钢管、角钢、焊条等）分别符合GB/T708，GB/T709，GB/T8162，GB/T9787,GB/T5117的要求。
规格型号
参数名称
公称贮量
充填系数
设计压力
筒体直径D
罐高度H
底架宽度
锥体角α
进料管
外径×壁厚
收尘器
过滤面积
卸料阀（出口)
出料口
离地高度
（%）
(mm）
SNG·5
5×104
800×1800
@108×4
WB/T1010-2000
SNG·10
5×10%
2050×2050
Φ108×4
*气力输送进口气压为0.15MPa，风量为2.5m/min。4.1.4本系列产品推荐使用年限为8年4.2环境工作条件
SNG·15
5×104
0X2600
Φ108×4
SNG·20
5×104
2600×2600
Φ108×4
SNG·25
Φ108×4
4.2.1流动罐以粒径小手100μm，容重1100~1500kg/m的水泥为贮料。4.2.2进料方式采用气力输送（气压为0.19MPa），进料接头按JG/T5021配制。SNG·30
5×104
2600X2600
Φ108×4
4.2.3流动罐应安装在能承受压强为0.28MPa的混凝土基础上，罐身底座不允许局部下沉倾斜。
4.2.4本系列流动罐高度均低于10m，允许最大风力载荷为540Pa（若空罐状态遇强热带风暴时，须用桩绳拉住罐体吊耳，以防倾翻。）。4.2.5流动罐出料口的运输（手推）车高度，不得高于800mm。4.3主要部位技术条件bzxZ.net
4.3.1罐身系简体（锥体）组焊结构，制作时，上下邻接简体的直径应相同，其尺寸极限偏差，应符合GB/T1804标准中的IT15级的规定值，以保持罐体匀称性。4.3.2筒体焊接，应按GB/T985、GB/T5117和JB2880标准规定的要求双面渗透连续焊接，不得有虚焊，用渗液检查。4.3.3筒体焊接，要求整圆和光挺（不得有明显锤击印痕）其表面凹凸不平度，允差小于5mm，并要求每平方米内印痕不超过5处。3
WB/T1010-2000
4.3.4罐体组焊后，除去锈蚀及氧化皮，内外壁涂刷底漆，油漆按JB2536及本标准规定，罐组装制成后，其外表涂刷黄色（或绿色、兰色）环氧防锈漆两层，漆膜总厚度大于150μm，并不得有皱皮、流痕、泛锈、混色等油漆缺陷。4.3.5罐的四个支柱，应保持一致，其长度允许误差不超过5mm，支柱与简锥体及底架之间的焊接，必须采用“加强焊”满焊余高1mm，不得有虚焊，用卡板或目测检验，焊后要求罐（简）体的中轴线与底架基面保持垂直，其垂直度误差应符合GB/T1184中的12级公差规定值。4.3.6卸料阀翻板与阀体保持1mm单面间隙（用塞尺检查），并要求翻板转动灵活省力，卸料阀关闭时，翻板应紧贴挡圈，不得有明显漏灰现象（目测检查）。4.3.7收尘器接口外接除尘袋，推荐其过滤面积不得小于表1列出的数值（除尘袋内的水泥，在使用说明书上标明由用户经常清除，保证排气畅通。）。4.3.8罐顶上的安全阀，必须按设计图样制造安装，阀杆应提动灵活不得有卡塞现象。5检验规则及方法
5.1检验规则
5.1.1常规检验分为制造中检验和出厂检验。5.1.2原材料（钢板、钢管、角钢、焊条等)分别检查其出厂材料质量检验合格证。5.2检验方法
5.2.1制造中检验
按本标准的5.1.2和经一定程序批准的图样与技术条件及工艺规范的要求进行检验5.2.2出厂检验
厂检验部门，按本标准中4.3.2、4.3.3、4.3.4、4.3.5、4.3.6、4.3.7、4.3.8，并核对产品规格型号，容积参数（D.L）及全罐的焊接、油漆等外观质量进行终检。全部达标为合格品，方可签发产品合格证。
6标志、包装和运输
6.1标志
6.1.1在黄色（或绿色、兰色）罐体的上、中部（并靠近进出料方位）用红（或黄、白）漆，刷写产品的型号名称，其下部刷写制造广名。6.1.2标牌按GB/T13306规定，注明下列内容：a)型号；
b)名称；
c)贮量；
d)主结构参数(DXH);
e)厂名；
f)出厂年月（或厂编号），
g)使用年限。
6.2包装
采用裸装方式，并遵守下列事项：a）油漆未干前（漆后不足24小时）不得装运；b）运输中，易碰划的漆面部位，须用草绳（帘）或纸板等柔性物包扎。并对进料管接头处，4
WB/T1010-2000
收尘器，卸料阀出料口处，均须用塑料布包封，以免淋雨积水6.3运输
6.3.1用专用搬迁车运输，在运输吊装中，钢索与罐体之间，应加衬木垫，防止损坏油漆表面。
2运输、装卸时，不得磕碰罐体，防止罐体压扁，宜用木垫垫实并用缆索固紧，防止滚翻审6.3.2
6.4产品出厂附带文件
a)产品合格证；
b）使用说明书。
中华人民共和国
行业标准
散装水泥立式流动罐
WB/T1010-2000
国内贸易部标准编辑出版委员会地址：北京市西城区三里河二区十一号楼国内贸易部科学技术信息研究所内邮编：100045
电话：(010)68533526
版权所有不得翻印
准印证号：92－0683（京）
2000年1月第一版
2000年1月第一次印刷
定价：8.00元
0002--0101 L/AM
