本标准规定了游标深度卡尺、带表深度卡尺和数显深度卡尺的术语和定义、型式与基本参数、要求、试验方法、检验条件、检验方法、标志与包装。本标准适用于分度值/分辨力为0.01mm、0.02mm、0.05mm和0.10mm,测量范围为(0~100)mm至(0~1000)mm的游标深度卡尺、带表深度卡尺和数显深度卡尺。 GB/T 21388-2008 游标、带表和数显深度卡尺 GB/T21388-2008 标准下载解压密码:www.bzxz.net
标准内容
ICS 17.040.30

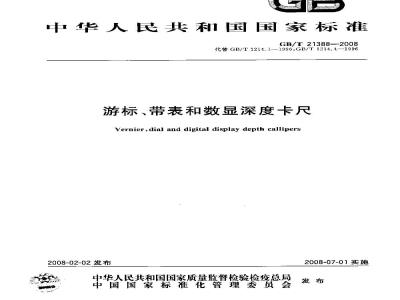

中华人民共和国国家标准
GB/T21388—-2008
代替GB/T 1211.1—1996,GB/T 1214.4—1996游标、带表和数显深度卡尺
Vernier, dial and digital display depth callipers2008-02-02 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-07-01实施
GB/T21388—2008
本标推是对GB/T1214.1—1996《游标类卡尺通用技术条件》、GB/T1214.4—1996《游标类卡尺深度游标卡尺》和[B/T5608—1991《电子数显深度卡尺”3项标准进行整合修订的。本标准代替GB/T1214.11996游标类卡尺通用技术条件”、GB/T1214.4—1996《游标类卡尺深度游标卡尺》。
自本标准实施之H起,JB/T 5608—191\电子数显深度卡尺》作废。本标准与上述3项标准相比,主要变化如下:-增加了带表深度卡尺品种;
-扩展了深度卡尺1测量范围和形式(GB/T1214.4—1996的第1章第3章,JB/T56081991的第1 登第4 章;本标准的筑1 章、第4章)用“分度值”和“分辨力”术语代替“读数值”和“分辨率”术语(GB/T1211.1-1996的第1章,JB/T5608—1991的第1章;本标准的第1章);除广*任意两点间的误差\的术语定义及要求(JB/T5608—1991的3.2和5.7);:重新确定了带测量爪的深度卡尺形式示意图(GB/T1214.41996的图2,JB/T5608—1991的 4. 1IⅡ 型;本标准的图 2,图 3):用“标尺标记”术语代替“尺身刻线”和“游标刻线”等术语,并引入“零值误差”术语(GI/T 1214. 1 —1996 的 3, 6,3. 7;本标准的 5. 5,5. 6,5. 7);-用“微视差游标深度卡尺”术语代替\无视差卡尺”和“同一平面型卡尺”未语(GB/T1214.1一1996的3.6.3,本标准的5.6.1);一增加了对数显深度卡尺通讯接口的要求(本标准的5.9);:增加了对数显深度卡尺防护等级的要求(本标准的5.10):一增加了对数显深度卡尺抗静电能力和电磁干扰能力的要求(本标准的5.11);修改了深度卡尺尺身,框测量面在同一半面时的平面度要求,并给出相应的检验方法(GB/T 1214, 4—1996 的 4. 4,JB/T 5608 1991 的 5. 5;本标准的 5.12,8. 9) ;用“最大允迁误差,术语代替“示值误差”术语,对深度卡尺示值指标做出规定(GB/T1214.1—1996的3.9,JB/T5608—1991的5.6;本标准的513);:修改并统一规定了深度卡尺深度测量的最大允许误差要求,给出了最大允许误差的计算公式,以使标准的使用更方便、更具指导性,并按测量范围上限给出了部分计算值(GB/T1211.11996的3. 9,JB/T 5608—1991的 5. 6;本标准的 5. 13);增加了深度卡尺检验时平衡温度时间的检验条件(本标准的第7章);-对深度卡尺深度测量的示值检定点,改为提出对示值检测点的数量及其分布规律性的要求,对示值检定点的推荐量块尺寸作为参考资料在资料性附录中给出(GB/T1214.4--1996的5.4、表 2,JB/T 5608-1991的A7、表 A1i本标推的 8.10.2、附录 C);修改广深度卡尽相互作用(即:测量力,测量力变化)的定量要求和检验方法,并作为参考资料在资料性附录中给出(GB/T 1214.4-1996的5.2,JB/T 56081991的A3本标准的附录A)。
本标准的附录B为规范性附录;附录 A、附录 C为资料性附录。1)本标准所称\度卡尺”系指“游标深度卡尺”“带表深度卡尺”、“数显深度卡尺\三者的统称。1
GB/T 21388—2008
本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会(SAC/IC132)归口。本标准负责起草单位:成都工具研究所和桂林量具刃具厂。本标准参加起草单位:靖江量具有限公司、上海最具刃具厂、哈尔滨量具刃具集团有限责任公司和都成量工具有限公司。
本标准主要起草人:陈学仁、赵伟荣、姜志刚、杨东顺、周国明、张伟、于晓,李隆勇。本标准所代替标准的厉饮版本发布情况为:GB/T1214.1—1995;
-GB/T 1211.41996;
GB1215
51975,GB1215—1987.
1范围
游标、带表和数显深度卡尺
GB/T 21388—2008
本标准规定了游标深度卡尺、带表深度卡尺和数显深度卡尺的术语和定义、形式与基本参数,要求、试验方法、检验条件,检验方法、标志与包装等。本标准适用于分度值/分辨力为0.01mm、0.02mm.0.05mm和0.10mm,测量范围为(0~100)mm至(0~1000)mm的游标深度卡尺,带表深度卡尺和数显深度卡尺(以下简称\深度卡尺\)2规范性引用艾件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准,GR/T2423.3一1993电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法(cqvIEC60058-2-3:1984)
GB/T2423.22—2C02电工电子产品环境试验第2部分,试验方法试验N:温度变化(IEC60068-2-14.19841.IDT)
GB42081993外壳防护等级(IP代码)(eqvIEC529:1989)GB/T17163几何量测量器具其术语:基本术语GB/T17164几何量测量器具术语产品术语GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验(idtIEC61000-4-21995)
GB/T17626.3-1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idtIEC61000-4-3:1995)
3术语和定义
G3/T 17163,GB/T17164中确立的以及下列术语和定义适用于本标准。3.1
带表深度卡尺dialdepthcalliper利用机械传动系统,将尺框测量面与尺身测量面(或测量瓜的深度测量面)相对移动转变为指针的回转运动,并借助主标尺和圆标尺对其相对移动所分隔的距离进行读数的测量器具。3.2
responsespeed
响应速度
数显深度卡尺能正常显示数值时,尺框相对于尺身的最大移动速度,3. 3
最大允许误差(MPE)maximum permissible erron由技术规范、规则等对深度卡尺规定的误差极限值:注:允许误差的极限值不能小于数字级差(分辨辩力)或游标标尺间隔。4 形式与基本参数
4.1深度卡尺的形式见图1~图3所示。图示仅供图解说明,不表示详细结构,GB/T 21388--2008
尺框测量面
尺身测整面
尺框测量爪
指示装置形式见图 4 所示。
尺拖测量面
测量爪
深度测盘面
尺身剃垂面
外测量面
尺群测量爪
指示装量”
I型深度卡尺
制动螺钉
指示装置”
本形式测量瓜和尺身可做成一体式,拆卸式和可旋转式。指示装置形式见图4所示。
尺框测量面
尺框测量成
均型探度测量面
深度涮量面
测量系
外测量面
本形式测量不和尺身做成一体
指示装置形式见图4所示。
耳型深度卡尺【单钩型
制动螺钉
指示装置”
图 3 Ⅲ型度卡尺(双钩型)
主标贝
游标尺
uuudmlt
游标深度卡尺的指示装置
牵米读数部位指针网标尺
丰标尺
b)带表深度卡尺的指示装受
图4深度卡尺的指示装置示惠图
GB/T 21388-2008
功能按钮
电子数显器
数显深度卡尺的指示装置
4.2深度卡尺的尺身应有足够的长度,以保证在测量范围上限时尺框不致于仲出尺身以外,并宜其有10 mm 以上的裕量。
4.3深度卡尺的测量范国及基本参数的推荐值见表1,表1
单位为毫米
基本参数(推荐值)
测母范
0~103,0--150
0~200,0-300
0-1 000
尺框谢量面长度1
注:表中各字母所代表的基本参数见图1~图3。5要求
尺柜测量面宽度 5
5.1外观
深度卡尺表面不应有影响外观和使用性能的裂痕、划伤、碰伤、锈蚀,毛刺等缺陷。5. 1. 1
深度卡尺表面的镀、涂层不应有脱落和影响外观的色泽不均等缺陷。5. 1. 2
标尺标记不应有目力可见的断线,粗细不均及影响读数的其他缺陷。5. 1. 3
指示装的表蒙、显示屏应透明、清洁、无划痕,气泡等影响读数的缺陷,5. 1.4
5.2相互作用
深度卡尺的尺框沿尺身的移动应平稳、无卡游和松动现象,用制动爆钉能准确、可靠地固紧在尺身上。
5.3材料和测量面硬度
深度卡尺一般采用碳钢、工具钢和不锈钢制造,各测量面的硬度不应低于表2的规定。表2
碳钢、工具钢
不锈钢
各测画面的材料也可采用硬质合金或其他超硬材料,5. 4 测量面的表面粗糖度
深度卡尺各测量面的表面粗糙度值不应大于Ra0.2。硬
664HV(或58HRC)
351 HV(或 52. 5 HRC)
GB/T21388—2008
5.5标尺标记
游标深度卡尺的主标尺和游标尺的标记宽度及其宽度差应符合表3的规定。5.5. 1
分度值
标记宽度
0. 08~-0. 18
单位为毫米
标记宽度差
5.5.2带表深度卡尺生标尺的标记宽度及其标记宽度差,圆标尺的标记宽度及标尺间距应符合表4的规定,指针末端的宽度应与圆标尺的标记宽度,-致。表4
标尺名称
主标尺
圆标尺
5.6指示装置各部分相对位置
标记宽度
0.10~~0. 25
0. 10 0. 20
标记宽度差
单位为毫米
标尺间距
5.6.1游标深度卡尺的游标尺标记表面棱边至主标尺标记表面的臣离不应大于0.30mtn;微视差游标深度卡尺的游标尺标记表面棱边至主标尺标记表面间的距离,游标尺标记端面与主标尺标记端面的距离5不应超过表5的规定(见图4)。卡标尺标记表面
游标尺标记表面
a)游标深度卡尺
主标尺标包表面
游标尺标记面
主标尺标己表面
b)微视差游标深度卡尺
图 5 游标尺与主标尺间的相对位置表 5
游标尺标记轰面校边至主标尺标记表面间的距离分度值
测盐范国上限
±0,08
避标尺标记表面
单位为毫米
游标尺标记端面与主标
尺标记娣面的距离:
带表深度卡尺的指针末端应盖住阅标尺上短标尺标记长度的30%~80%:指针末端与圆标尺5.6.2
标记表面间的间隙不应大于表 6的规定。4
5.7零值误差
分度值
0.01.0.02
GB/T 21388—2008
单位为毫米
指针末端与圆标尺标记表面间的河隙0. 7
5.7.1I型游标深度卡尺当尽身、尺框测量面在同一平面时或Ⅱ、亚型游标深度卡尺测量爪外测量面与尺框测量面手感接触时,游标尺上的“零”、尾标尺标记与主标尺相应的标尺标记应相互重合,其重合度不应超过表7的规定。
分度值
“零\标尺标记重合度
游标尺(调)
游标尺(不可调)
=0,015
“尾”标尺标记重合度
游标尺(可调)
单位为毫米
游标尺(不可调)
5.7.2I型带表深度卡尺当尺身、尺框量面在同一平面时或Ⅱ,Ⅱ 型带表深度卡尺测量爪外测量面与尺框測量面于感接触时,指针应指圆标尺上的“零”标尺标记,并处于正上方12点钟方位,左右偏位不应大于1个标尺分度,此时毫米读数部位至主标尺上“零\标尺标记的距离不应超过标记宽度,压线不应超过标记宽度的1/2。
5.8电子数显器的性能
5. 8. 1数字显示应清晰、完整、无闪跳现象;响应速度不应小于 1 rn/s。5.8.2功能键应灵活、可靠,标注符号或图文应清晰且含义准确。数字漂移不应大于1个分辨力值,工作电流不宜大于40±A。5.8. 3
5.8.4电子数显器应能在环境温度0℃~40℃、相对湿度不大于80%的条件下,进行正常工作。5. 9通讯接口
5.9.1制造商应能够提供数显深度卡尺与其他设备之间的通讯电缆和通讯软件。5. 9. 2
形式。
通讯电缆度能将数显深度卡尽的输出数据转换为RS-232、USB或其他通用的标准输出接口5.10防护等级(IP)
数显深度卡尺的防护等级不应低于IP40(见GB4208—1993)。5.11抗静电干扰能力和电磁干扰能力数显深度卡尺的抗静电干扰能力和电磁干扰能力均不应低于1级(见GB/T 17626.2一1998,GB/T 17626. 3—1998).
5. 12平面度和平行度
5.12.1深度卡尺尺框测量面的平面度不应大于表8的规定。表8
分度值/分辨力
0. 01、0. 02
0. 05,0. 10
a距测量面边缘0.5 mm范围内,尺框测量面的平面度不计,尺框测量面平面度*
单位为旁米
5.12.2无论尺框紧固与否,I型深度卡尺尺身测量面与尺框测量面在同-平面时,尺身测量面相对尺5
GB/T21388—2008
框测面的平行度不应大于表9的规定。无论尺框紧固与否,Ⅱ,Ⅲ型深度卡尺当测量爪外测量面与尺框测量面手感接触时,测量爪的深度测量面相对尺框测量面的平行度均不应大于表9的规定。此时,Ⅲ型深度卡尺的钩型深度测量面与尺框测量面应处在厕一平面上,钩型深度测量面相对尺框测量面的平行度不应大于表9的规定。表9
分度值/分辨力
0.01、0.02
0.05.0.10
平行度
单位为毫米
5.12.3T、Ⅲ型深度卡尺测量爪外测量面和尺框測量面手感接触时,无论尺框紧固与否,其测景面合并处的间隙不应透白光。
5. 13 最大允许误差
深度卡尺测量深度时的最大允许误差应符合表10的规定。表10
最大允许误差
测量范围免费标准下载网bzxz
0.01.0.02
最大允许误差计算公式计算倬
±(20+0. 05 L)μm
+0, 05
分度值/分辨力
最人充许误差计算公式
±(40+C. 06 L)μm
单位为毫米
最大允许误差计算公式」计算值±.1
±(50+0.1L)um
注:表中允许误差计算公式中的L为测盘范围上限值,以毫米计。计算结果应四舍五人到10um,且其值不能小于数字级差(分辨力)或游标标尺间。5. 14重氧性
带表深度卡尺和数显深度卡尺的重复性不应大于表11的规定。表11
分度值/分辨力
表探度卡尺
0.02.0.05
试验方法
温度变化试验
重复性
数显深度卡尺的温度变化试验应符合GB/T2423.22—2002的规定。6.2退热试验
数显深度卡尺的湿热试验应符合GB/T2423.3—1993的规定。6.3抗静电干扰试验
数显深度卡尺的抗静电干扰试验应符合GB/T17626.21998的规定。6
单位为意米
数显深度卡尺
6.4抗电磁干扰试验
数显深度-卡尺的抗电磁于扰试验应符合GB/T17626.3·-1998的规定。6.5防尘、防水试验
数显深度卡尺的防尘、防水试验应符合 GB 4208 -1993 的规定。7检验条件
CB/T 21388--2008
7.1检验前,应将被检深度卡尺及量块等检验用设备同时置于铸铁平板或木桌上,其平衡温度时间参见表12。
测堂范围上限/mm
>400~600
600-1 000
平衡温度时间/h
置于铸铁半板上
7.2数显深度卡尺检验时,室内温度应为20℃士5℃;相对湿度不应大于80%。8检验方法
8.1外观
目力观察。
8.2相互作用
目测和手感检验:如有异议,参见附录 A,8.3测量面硬度
置于木桌上
在维氏硬度计(或洛氏硬度计)上检验。检查部位为测量面或离测量面2mm以内的侧面互应沿测量面长度方向均匀分布的3点,3点测得值的算术平均值作为测量结果。8.4工作面的表面粗糙度
用表面粗糙度比较样块目测比较。如有异议,用表面粗糙度检查仪检验。8.5标尺标记
目测。如有异议,用工具显微镜或读数显微镜检验。8.6指示装置各部分相对位置
国测或借助塞尺比较检验。
8.7垂值误差
目测或借助5倍放大镜检验。如有异议,用工具显微镜或读数显微镜检验。I型游标深度卡尺、带表深度卡尺:应采用一级检验平板或刀口形直尺使尺身、尺框测量面处在同一平面上。
亚丑型游标深度卡尺、带表深度卡尺,将测量不外测量面移动至与尺框测量面手感接触8.8电子数显器的性能
8.8.1数字显示情况、响应速度及功能键的作用三项性能宜同时检验,试验并观察功能键的作用是否正常、灵活、可靠;用手动速度模拟,移动尺框后观察数宇显示是否正常:日.8.2工作电流用万用表或专用芯片检测仪进行检测。8.8.3数字灏移采用试验方法进行检验,拉动尺框并使其停止在任意位置上,紧固尺框,观察显示数值在 1 h 内的变化
8. 9平面度和平行度
8.9.1深度卡尺尺框测量面的平面度的检验方法应遵照附录B的规定。GB/T21388—2008
8.9.2I型深度卡尺尺身测量面与尺框测量面在同一平面时,无论尺框紧固与否,尺身测量面相对尺框测量面的平行度用刀口形直尺在尺框测量面的长边方向上以光隙法进行检验。Ⅱ、Ⅲ型深度卡尺测最爪外测量面与尺框测量面手感接触时.无论尺框紧固与否,测量爪深度测量面相对尺框测量面的平行度用专用检具在尺框测量面的长边方向上检验。Ⅲ型深度卡尺测量爪外测量面与尺框测量面手感接触时,无论尺框紧固与否,其钩型深度测量面与尺框测量面应在同一平面上,钩型深度测量面相对尺框测量面的平行度用专用检具在尺框测量面的长近方向上以光隙法进行检验。
8.9.3Ⅱ、Ⅲ型深度卡尺测量瓜外测量面与尺框测量面手感接触时·无论八框紧固与否,观赛两测量面间的间踪,用目测观察确定。8.10示值误差
8.10.1以每两块同一尺寸的 3级或5等量块为一量块组,平行地置于1级检验板上:I型深度卡尺将尺框测量面与量块组工作面相接触,移动尺身使尺身测量面与平板接触,每次测得值与量块组标称值之代数差即为其示值误差。各检测点的示值误差均不应大于表10规定的最人允许误差(或按表10中相关公式计算所得的最大允许误差值)。Ⅱ、Ⅲ型深度卡尺将尺框测量面与量块组工作面相接触,移动尺身使测量爪深度测量面与平板接触,每次测得值加上测量爪厚度尺寸与最块组标称值之代数差即为其示值误差。各检测点的示值误差均不应大于表10规定的最人允许误差(或按表10中相关公式计算所得的最大允许误差值)。Ⅱ型深度卡尽将尺測量面与量块组工作面相接触,移动尺身使尺身上的钩型深度测量面与平板接触(平板1宜有一孔或或加垫一块量块以避让尺身上的测量爪部分),每次测得值与量块组标称值之代数差(或每次测得值与量块组标称值减去平板上.加垫量块标称值之差值的代数差)即为其示值误差。各检测点的示值误差均不应大于表10规定的最大允许误差(或按表10中相关公式计算所得的最人充许误差值。
8.10.2深度卡尺检验所需专用量块的数量和尺寸应使深度卡尺受检点分布情况满足如下要求:a)游标深度卡尽和带表深度卡尺受检点应在测量范围内近似均勾分布,测量范围上限小于或等于400 mm的,不少于 3点测量范围上限太于100 mm的,不少于 6 点。上述受检点还应满足:
1)游标深度卡尺受检点应在测量范围内的若干个点选用游标尺的整个刻度长度内近似均勾分布的3点;
2)带表深度卡尺受检点应在测量范围内的若干个点上选用圆标尺一图刻度内近似均勾分布的3点,
b)数显深度卡尺受检点在测量范国内近似均匀分布,测范围上限小于或等于300mm的,不少于8点:测量范围上限天于300m的.不少于10点。上述受检点还应在测量范围内的若干个点上选用包含传感器主栅一个节距内近似均勾分布的5点(也可分别检传感器主栅个节距内近似均勾分布的5点及测量范围内近似均勾分布的若干检点)。深度卡尺示值检查点参见附录 C。8.11重复性
I型带表、数显深度卡尺应重复5次移动尺身,利用1级检验平板或刀口形直尺,使尺身测量面与尺框测量面处在同一平面,其5次测得值的最大差异即为重复性。Ⅱ,Ⅲ型带表、数显深度卡尺应重复5次移动尺身,使测量爪外测量面与尺框测量面手感接触,该5次测得值的最大差异即为重复性。注:此处重复性检查结果的数据处理,不采用分散性表述。仅取示值变化的特性表述。8
9标志与包装
9.1深度卡尺上至少应标有:
制造厂厂名或注册商标:
分度值(数显深度卡尺除外);
产品序号;
用不锈钢制造的探度卡尺,应标有识别标志,d
深度卡尺的包装盒上至少应标有:制造厂厂名或注册商标;
b)产品名称;
分度值/分辨力及测量范围。
GB/T 21388—2008
深度卡尺在包装前应经防锈处理,并妥善包装。不得因包装不善而在运输过程中损坏产品:9.3
9.4深度卡尺经检验符合本标准要求的,应附有产品合格证。产品合格证上应标有本标准的标准号、产品序号和出厂日期。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
