GB/T 21390-2008
基本信息
标准号:
GB/T 21390-2008
中文名称:游标、带表和数显高度卡尺
标准类别:国家标准(GB)
标准状态:现行
发布日期:2008-02-02
实施日期:2008-07-01
出版语种:简体中文
下载格式:.rar.pdf
下载大小:520356
相关标签:
游标
带表
数显
高度
卡尺
标准分类号
标准ICS号:计量学和测量、物理现象>>长度和角度测量>>17.040.30测量仪器仪表
中标分类号:机械>>工艺装备>>J42量具与量仪
出版信息
出版社:中国标准出版社
书号:155066·1-31325
页数:16页
标准价格:18.0 元
计划单号:20060288-T-604
出版日期:2008-05-01
相关单位信息
首发日期:1996-07-05
起草人:陈学仁、赵伟荣、姜志刚、杨东顺、周国明、张伟、于晓霞、李隆勇
起草单位:成都工具研究所、桂林量具刃具厂、靖江量具有限公司、上海量具刃具厂、哈尔滨量具刃具集团有限责任公司、成都成量工具有限公司
归口单位:全国量具量仪标准化技术委员会
提出单位:中国机械工业联合会
发布部门:中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门:中国机械工业联合会
标准简介
本标准规定了游标高度卡尺、带表高度卡尺和数显高度卡尺的术语和定义、型式与基本参数、要求、试验方法、检验条件、检验方法、标志与包装等。本标准适用于分度值/分辨力为0.01mm、0.02mm、0.05mm和0.10mm,测量范围为(0~150)mm至(0~1000)mm的游标高度卡尺、带表高度卡尺和数显高度卡尺。 GB/T 21390-2008 游标、带表和数显高度卡尺 GB/T21390-2008 标准下载解压密码:www.bzxz.net
标准内容

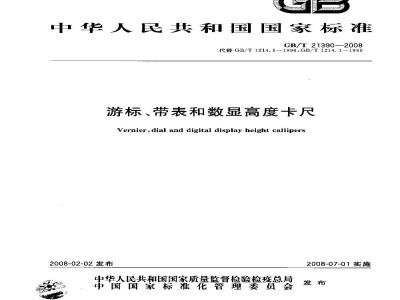

ICS 17.040. 30
中华人民共和国国家标准
GB/T 213902008
代替 GB/T 1214.1—1996.GB/T 1214. 3-1996游标、带表和数显高度卡尺
Vernier,dial and digital display height callipers2008-02-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-07-01实施
-KAoNiKAca
GB/T21390—2008
本标准是对 GB/T 1214.1—1996&游标类卡尺通用技术条件》、CB/T 1214.3—1996游标类卡尺高度游标卡尺》和JB/T5609—1991电子数显高度卡尺》3项标准进行整合修订的。本标准代替GB/I1214.11996游标类卡尺通用技术条件》、GB/T1214.3—1996《游标类卡尺 高度游标卡尺”。
自本标准实施之日起,JB/T5609—1991电子数显高度卡尺》作废。本标准与上述3项标准相比,主要变化如下:--增加了带表高度卡尺品种:
扩展了高度-卡尺\测量范围(GB/T1214.31996的第1章和3.2,JB/T56091991的第1章和4.2;本标准的第1章和4.2);用“分度值\和“分辨力”术语代替“读数值”和\分辨率”术语(GB/T1214.1一1996的第1章,JB/T5609—1991的第1章;本标准的表1);-”用\标尺标记”术语代替“尺身刻线”和“游标刻线”等术语,并引人“零值误差”术诺(GB/T 1214, 1—1996 的 3, 6 和 3. 7,本标准的 5. 5,5. 6,5. 7) ; 一-用\微视差游标高度卡尺\术语代替“无视差卡尺”和“同一平面型卡尺术语(GB/T1214.1--1996 的 3. 6. 3;本标的 5. 6. 1);—删除了“任意两点间的误差的术语定义和要求(JB/I56091991的3.2和5.11);一增加了对数显高度卡尺通讯接口的要求(本标准的5.10);增加「对数显高度卡尺防护等级的要求(本标推的5.11);增加了对数显高度卡尺抗静电能力和电磁干扰能力的要求(本标准的5.12);修改了高度卡尺测量爪工作面相对底座工作面平行度的要求(GB/T1214.31996的3.8,JB/T5609-1991的5.7和5.9;本标准的5.13.2):—用\最大允许误差\术代替“示值误差\术语对高度卡尺示值指标做出规定(GI3/T[214.11996的 3.9.JB/T 5609—1991的 5.10#本标准的5.14);修改并统一规定了高度卡尺测量的最大允许误差要求,给出了最大充许误差的计算公式,以使标准的使用更方便、更具指导性,并按测量范国上限给山了部分计算值(GB/T1214.1一1996的3.9.JB/T5609—1991的5.10;本标准的5.14);一增加了高度卡尺检验时平衡温度时问的检验条件(本标准的第7章);-一对高度卡尺高度测量的示值检定点,改为提出对示值检测点的数量及其分布规律性的要求,对示值检定点的推荐量块寸作为参考资料在资料性附录中给出(GB/T1214.31996的5.3;JB/T5609—1991的A9,本标准的8.12.2、附录C);修改了高度卡尺相互作用(即:测量力、测堂力变化)的定量要求和检验方法,并作为参考资料在资料性附录中给出(GB/T1214.3—1996的5.1,JB/T5609-1991的A3;本标准的附录A)。本标准的附录B为规范性附录,附录A、附录C为资料性附录。本标准由中国机械工业联合会提出本标准由全国量具量仪标准化技术委员会(SAC/TC 132)归口。1)本标准所称“高度卡尺\系指\游标高度卡尺”“带表高度卡尺”、“数显高度卡尺\三者的统称。I
GB/T21390—2008
本标准负责起草单位:成都工具研究所和桂林量具刃具厂。本标准参加起草单位:靖江量具有限公司、上海量具刃具厂,哈尔滨量具刃具集团有限责任公司、成都成量工具有限公司。
本标准主要起草人:陈学仁、赵伟荣、姜志刚、杨东顺、周国明、张伟、于晓霞、李隆勇本标准所代替标准的历次版本发布情况为:-GB/T 1214.1—1996;
-GB 8126—1987.GB/T 1214. 3—1996。1范围
游标、带表和数显高度卡尺
KANiKAca
GB/T21390—2008
本标准规定了游标高度卡尺、带表高度卡尺和数显高度卡尺的术语和定义、形式与基本参数,要求、试验方法、检验条件、检验方法,标志与包装等。本标准适用于分度值/分辨力为0.01mm.0.02mm、0.05mm和0.10mm,测量范围为(0~150)mm至(0~1000)mm的游标高度卡尺,带表高度卡尺和数显高度卡尺(以下简称\高度卡尺\)。2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否间使用这些文件的最新版本。凡是不注口期的引用文件,其最新版本适用于本标推GB/T2423.31993电工电了产品基本环境试验规程试验Ca:恒定湿热试验方法(eqVIEC60068 2 3:1984)
CB/T2423.222002电工电了产品环境试验第2部分:试验方法试验N:温度变化(IEC60068-2-14:1984,IDT)
GB4208—1993外壳防护等级(IP代码)(eqV1EC529:1989)GB/T17163几何量测量器其术语基本术语GB/T17164几何量测量器具术语产品术语GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验(idtIEC5100C-12:1995)
电磁兼容试验和测壁技术射频电磁场辐射抗扰度试验(idtIECGB/T 17626.3—1998
61000-4-31995)
3术语和定义
GB/T17163.GB/T17161中确立的以及下列术语和定义适用于本标准。3.1
响应速度 response speed
数显高度卡尺能正常显示数值时,尺框相对于尺身的最大秘动速度。3.2
最大允许误差(MPE)
maximuml permissihle error
由技术规范,规则等对高度卡尺规定的误差极限值。注:允许误差的极限值不能小于数字级差(分辨力)或标标尺间隔。4形式与基本参数
4.1高度卡尺的形式见图1~图3所示。图示仅供图解说明,不表示详细结构。1
GB/T 21390-—2008
尺身基面
圆标尺
划线量爪
划线量瓜工作面
底座工作面
主标尺
游标尺
划线盘
划线单瓜工作面
尺身基面
底座工作面
图1游标高度卡尺
尺身(立柱)
做动装配
制动螺灯
毫米读数部位
主标尺
a)I型带表高度卡尺(由主标尺读毫米读数)尺框
圆标尺
划线最系
/划线量水工作面
底工作面
微动装置
制动螺有
锁子麺
计数器
b)Ⅱ型带表商度卡尺(由计数器读毫米读数)图2带衰高度卡尺
划线盘爪
别线监工作面
施座工作面
a)I型数显高度卡尺
微动装置
电了数显器
制动螺钉
功能按钮
尺身(立柱)
划线量KT.作渐
虑座二作面
-TKAONKAca
GB/T21390--2008
锁晕手辆
电子显器
b){型数显高度卡尺
图3数显高度卡尺
4.2高度卡尺的测量范用及基本参数见表1。表1
测范国上限
150-400
≥400~600
60G~1000
2当1的长度超过表中推荐值时,其技术指标由供需双方技术协议确定4.3高度卡尺应具有微动装置或手轮。单位为毫米
基本参数[(推荐值)
4.4根据用户需要,高度卡尺制造商可提供安装杠杆指示表的附件,其安装杠杆指示表的孔或槽的尺寸及尺寸极限偏差为4H8、6H8或8H8。4.5高度卡尺尺身应有足够的长度,以保证在测量范围上限时尺框及微动装置不至于伸出尺身之外,并宜具有(3~15)tum的测量长度裕量,以方便使用。5要求
5.1外观
5.1.1高度卡尺表面不应有影响外观和使用性能的裂痕,划伤、碰伤、锈蚀、毛刺等缺陷。5.1.2高度卡尺表面的镀、涂层不应有脱落和影响外观的色泽不均等缺陷。5.1.3标尺标记不应有目力可见的断线、粗细不均及影响读数的其他缺陷。5.1.4指示装置的表蒙、显示屏应透明、消洁,无划痕,气泡等影响读数的缺陷。5.2相互作用
高度卡尺的儿框、微动装置沿尺身的移动应平稳、无卡滞和松动现象;用手轮移动尺框的高度卡尺,手轮在摇动时手感力量应均匀;用制动螺钉(或锁紧手柄)能准确、可靠地将尺框固紧在尺身上。3
GB/T 21390—2008
5.3材料和底座工作面硬度
高度卡尺一般采用碳钢、工具钢或不锈钢制造:底座也可采用球墨铸铁,可锻铸铁,灰口铸铁(工作面除外)或花岗岩材料制造,底座工作面的硬度不应低于509HV(或50HRC);带有划线功能的划线量瓜应镶硬质合金或其他坚硬耐磨材料。5.4工作面的表面粗糙度
高度卡尺划线量爪及底座工作面的表面粗糙度的a值不应大于表2的规定。表2
分度值/分辨力
0.01.0.02
0. 05,0. 10
5.5标尺标记
划线量瓜工作面
表面粗髓度 Ra/ μt
底座工作面
游标高度卡尺的主标尺和游标尺的标记宽度及其标记宽度差应符合表3的规定。表3
分度值
标记度免费标准bzxz.net
0. 08--0. 18
单位为毫米
标记宽度差
5.5.2带表高度卡尺主标尺的标记宽度及其标记宽度差,圆标尺的标记宽度及标尺间距应符合表4的规定;指针末端的宽度应与圆标尺的标记宽度一致。表4
标尺名称
主标尺
圆标尺
5.6指示装置各部分相对位置
标记宽度
0. 10~-0.25
0, 1C--0. 20
标记宽度差
单位为毫米
标尺间距
5.6.1游标高度卡尺的游标尺标记表面校边至主标尺标记表面的距离不应大于0.30mm;微视差游标高度卡尺的游标尺标记表面棱边至主标尺标记表面间的距离h,游标尺标记端面与主标尺标记端面的距离不应超过表5的规定(见图4)。主标尺标记表面
避标尺标记表面
主标尺标记表面
游标高度卡尺
避标尺标记表面
主标尺标记表面
微视差游标商度卡尺
图 4 游标尺与主标尺间的相对位置群惊尺标记表面
分度值
游标尺标记表面棱边至主标尺标记表面间的距离测量范围上阴
-T KAoN KAca-
GB/T21390—2008
单位为毫米
游标尺标记端面与主标
尺标记端面的距离:
5.6.2带表高度卡尺的指针末端应盖往图标尺上短标尺标记长度的30%80%;指针末端与圆标尺标记表面间的间愿不成大于表6的规定,表 6
分度值
0.C1、C.02
5.7每值误差
指针末端与圆标尺标记表面间的间隙0.7
单位为毫米
5.7.1游标高度卡尺划线量爪工作面和底座工作面在同一平面时,游标尺上的“零”,“尾标尺标记与主标尺相应标尺标记应相互重合,其重合度不应超过表7的规定。表7
分度值
“零\标尺标记重合度
游标尺(可调)
游标尺(不可调)
单位为毫米
“尾”标尺标记重合度
游标尺(可调)
游标尺(不可调)
5.7.2带表高度卡尺划线量爪工作面和底座工作面在向一平面时,指针应指向圆标尺上的“零”标八标记,并处于正上方12点钟方位,左右偏位不应人于1个标尺分度;此时,I型带表高度卡尺毫米读数部莅至主标尺上“零”标尺标记的距离不应超过标说宽度,压线不超过标记宽度的12,5.8计数器的性能
计数器在测量范围内的工作应平稳而不松弛,其显示值超前和滞后不应影响正确读数,并能正确可靠地调整。
5.9电子数显器的性能
5. 9. 1 数字显示应清晰、完整、无闪跳现象;响应速度不应小于 1 Ⅱ/s。5.9.2功能键应灵活、可靠,标注符号或图文应清晰且含义准确。5.9. 3数字漂移不应大于1个分辨力值;工作电流不宜大于 40 μA。5.9.4电子数显器应能在环境温度0℃~40C、相对湿度不大于80%的条件下,进行正常工作。5. 10通讯接口
5.10.1制造商应能够提供数显高度卡尺与其他设备之间的通讯电缆和通讯软件。讯电缆应能将数显高度卡尺的输出数据转换为RS-232、USB或其他通用的标准输出接口5. 10. 2
形式。
5.11防护等级(IP)
数显高度卡尺的防护等级不应低于IP40(见GB4208—1993)。5
GB/T 21390-—2008
5.12抗静电干扰能力和电磁干扰能力数显高度卡尺的抗静电干扰能力和电磁干扰能力均不应低于1级(见GB/17626.2—1998、GB/T 17626. 3—1998)
5.13平面度和平行度
5.13.1高度卡尺划线量不工作面、底座工作面的平面度不应大于表8的规定。表8
工作面名称
划线量瓜工作面
底座工作面
平面度
且底座工作面只允许中问凹,距工作面边缘 1 trun 范围内的平面度不计。单位为毫米
5.13.2高度卡尺无论尺紧固与否,划线量爪工作面在与底座工作面位于同一半面时及在测量范围内任意位置时,其相对底座工作面的平行度不应大丁表 9的规定。表9
分度值/分辨力
0.01,0.02
划线量低工作面相对于底座工作面的平行度/um划线蛋而工作面与底座工作面在同一平面时5
划线量爪工作面在测量范围内任意位置时12+0,03L
注1:L为线量爪上作面在测量范围内任意位置时的测量高度,单位为mm(L≠0),注2:计算结果律四舍五人至10μm5.14最大允许误差
高度卡尺测量高度时的最人允许误差应符合表10的规定。表10
最大允许误差
测量范围
0.01;0.02
最大允许误差计算公式计算值
±(20+0,05L)μm
分度值/分辨力
最大允许误差计算公式
±(40+0.06L) μm
计算值
±o, c6
单位为老米
最大充许差计算公式计算值
±(50+0. 11) μm
注:表中最大许误基计算公式中的I.为测量范围上限值,以毫来计。计算结果应四含五人到10um,且其值不能小于数字级差(分辨力)或游标标尺间隔。5.15
重复性
带表高度卡尺和数显高度卡尺的重复性不应大于表11的规定:6
分度值/分辨力
0.02,0.05
6试验方法
温度变化试验
带表高度卡尺
重复性
数显高度卡尺的温度变化试验应符合GB/T2423.22—2002的规定。6. 2湿热试验
数显高度卡尺的湿热试验应符合GB/T2423.31993的规定,6.3抗静电干扰试验
数显高度卡尺的抗静电于扰试验应符合GB/T17626.2—1998的规定。6.4抗电磁干扰试验
数显高度卡尺的抗电磁干扰试验应符合GB/T17626.3—1998的规定。6. 5 防尘,防水试验
数显高度卡尺的防尘、防水试验应符合GB4208一1993的规定。检验条件
-T KAoNT KAca
GB/T 21390—2008
单位为毫米
数显高度卡尺
7.1检验前,应将被检高度卡尺及量块等检验用设备同时置于铸铁平板或木桌上,其平衡温度时间参见表 12。
测量范围上限/mm
>400 ~600
26001 000
置于铸铁平板上
平衡温度时间/
置于木桌上
7.2数显高度卡尺检验时,室内温度应为20℃±5℃;相对湿度不应大于80%。8控验方法
8.1外观
目力观察。
8.2相互作用
目测和手感检验,如有异议,参见附录 A。8.3底座工作面硬度
在维氏硬度计(或洛氏硬度计)上检验,检查部位为工作面内沿其长度方向均匀分布的3点,3点测得值的算术平均值作为测量结果。8.4工作面的表面粗度
用表面粗糙度比较样块月测比较。如有异议,用表面粗糙度检查仪检验。8.5标尺标记
国测。如有异议,用工具显微镜或读数显微镜检验。GB/T 21390—2008
8.6指示装盘各部分相对位置
日测或借助塞尺比较检验。
8.7零值误差
目测或借助5倍放大镜检验。如有异议,用工具显微镜或读数显微镜检验。将游标高度卡尺或带表高度卡尺置于1级检验平板上,使划线量爪工作面与检验平板工作面相接触,进行观察。
8.日计数器的性能
目测和手感检查。
注:可与示值误差检验同步进行。8.9电子数显器的性能
日.9.1数字显示情况,响应速度及功能键作用的三项性能宜同时检验。试验并观察功能键的作用是否正常、灵活、可靠;用手动速度模拟,移动尺框后观察数字显尔是否正常。8.9.2工作电流用万用表或专用芯片检测仪进行检测。8.9.3数字漂移采用试验方法进行检验,拉动尺框并使其停止在任意位置[,紧固尺框,观察显示数值在1h内的变化。
8.10平面度和平行度
8.10.1高度卡尺划线量瓜工作面和底座工作面的平面度检验方法,遵照附录B的规定8.10.2将高度卡尺和装有杠杆指示表(分度值/分辨力为0.001mm或0.002mm)的表架放置在1级检验平板上,使划线量爪工作面位于下列位置:一移动尺框使划线量斥工作面与平板接触,然后将其移出平板(即:划线量爪工作面与底座工作面位于同一平面上:
一移动尺框使划线量爪工作面位于测量范国内的任意位暨上(建议取3~5个点)。在上述各位置时,分别移动表架使杠杆指示表测头与划线量爪工作面接触,无论尺框紧固与否,在划线量瓜工作面长度和宽度两个方向检查,每个方向位置测得值的最大值与最小值之差,即为:该方间位置划线量爪工作面相对底座工作面的平行度,其值不应大于表9的规定。8.11示值误差
8.11.1将高度卡尺和组3级或5等量块置于1级检验平板上,使划线量爪工作面先后与各量块测量面接触,并使量块能正常滑动,无论尺框紧固与否,每次测得值与量块标称值之代数差,即为:高度卡尺在该点的示值误差,其各点的示值误差均不应大于表10规定的最大允许误差(或按表10中相关公式计算所得的最大允许误差值)。8.11.2高度卡尺示值检验所需专用量块的数量和尺寸应使高度卡尺受检点分布情况满足如下要求:游标高度卡尺和带表高度卡尺受检点应在测录范围内近似均勾分布;测量范围上限小于或等于400mm的,不少于3点,测量范围上限大于400mm的,不少于3点。上述受检点还应满足:
1)游标高度卡尺受检点应在测量范围内的若下个点上选用游标尺整个刻度长度内近似均勾分布的3点;
2)带表高度卡尺受检点应在测量范围内的若于个点上选用圆标尽一圈刻度内近似均匀分布的3点。
b)数显高度卡尺受检点在测量范围内近似均句分布,测量范围上限小于或等于300mm的,不少于8点,测量范围上限大于300mm至1000mm的,不少于10点。上述受检点还应在测量范围内的若干个点上选用包含传感器主栅一个节距内近似均勾分布的6点(也可分别检查传感器主栅一个节距内近似均匀分布的五点及测量范围内近似均勾分布的若于检点)。高度卡尺示值检查点推荐量块尺寸参见附录C。8
8.12重复性
-TiKAoNKAca-
GB/T 21390—2008
将高度卡尺置于1级检验平板上,重复5次移动心框,使划线量瓜工作面与平板接触,其5次測得值问的最大差异即为重复性。
社,此处重复性检查结果的数据处理,不采用分散性,表述。仅取示值变化的特性表述。9
标志与包装
高度卡尺上至少应标有:
制造厂厂名或注册商标;
分度值(数显高度卡尺除外);
c)产品序号,
用不锈钢制造的高度卡尺,应标有识别标志。2高度卡尺的包装盒上至少应标有:9.2
制造厂厂名或注册商标;
b)产品名称;
分度值/分辨力及测量范围。
高度卡尺在包装前应经防锈处理,并妥善包装。不得因包装不善而在运输过程中损坏产品。9.4高度卡尺经检验符合本标准要求的,应附有产品合格证。产品合格证上应标有本标准的标准号、产品序号和出厂日期。
