本标准是对JC/T496-1992(1996)《水泥窑用耐碱砖》进行的修订。本标准与JC/T496-1992(1996)相比，主要差异如下：——对耐碱砖进行了细分。按性能分为普通耐碱砖、高强耐碱砖和隔热耐碱砖。普通耐碱砖根据使用部位分为普通型和拱顶型耐碱砖。——增大了氧化铝的含量范围，降低了显气孔率，提高了常温耐压强度、热震稳定性和耐碱性指标。——增加荷重软化温度为检验指标，重烧线变化仅列为隔热耐碱砖的检验指标。删除了二氧化硅指标。——耐碱性采用JC/T808硅铝质耐火浇注料碱性试验方法。——修改了产品尺寸允许偏差和外形要求的规定。 JC/T 496-2007 水泥窑用耐碱砖 JC/T496-2007 标准下载解压密码：www.bzxz.net

备案号：229072008
华利材行
1C/1 4962007
化替JC/T 496—1992(1996)
水泥密用耐碱砖
Alkali-resistamt bricks for cement kiln2007-09-22发布
2008-04-01实施
北国家政草风
本标准是对JC/T496-1992(1996)《水泥密用耐碱砖》进行的修订。本标准与JC/T496-1992(1996)树比，主要差异如下：JC/I 496-- 2007
对耐碱砖进行了细分。按性能剪曾通嗣砖离强耐碱砖和隔热耐碱砖。普通耐碱砖狠据使用部位分为警通型和拱顶型耐碱砖：增大了氧化铝的含量范围，降低下整乳率，提高常温耐熙度、热震稳定性和耐碱性指标。增加荷重软化温度丙检验指标，需线变烈为隔热耐碱砖的检验指标。删除了二氧化硅指标。
耐碱性采用JCTB0桂铝虚
魔料城
修改了产品尽寸允样偏差精要求的规定。木本标准自实施之柏起潜代C
本标准由中国建筑材科工业协会本标准负责起意单偿：中国建筑中心。
本标雅参加起潭单拉：淄博市博山材料成套有限公司。
- 1992(1996)《)
并归口：
验认证中心局
用耐碱砖》
材工业耐火材料科产品质景监督检验测成博鲁中耐火材料酶滁公司、郑州建信耐火本标淮主要起越草人潘传才、梁新闻、封立然、慕松坡、李睿燕、李丽萍、谢金馨飞、张林称。本标准委托中国建材料检验认
本标准了1992新首擦发布。
业前火材料产品质盘督验测试中心负责解HKAONIKAca-

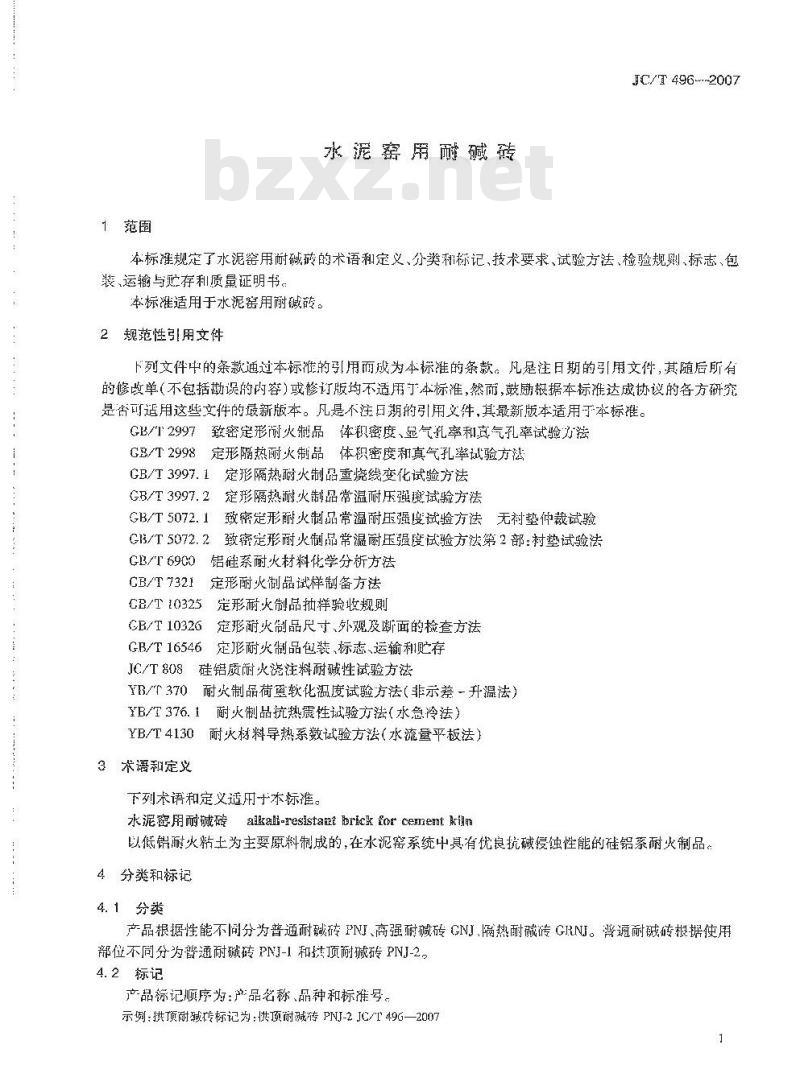

1范围
水泥密用耐碱砖
JC/T496--2007
本标准规定了水泥密用耐碱砖的术语和定义、分类利标记、技术要求、试验方法、检验规、标志、包装、运输与贮存和质量证明书。本标滩适用于水泥窑用耐碱砖。2规范性引用文件
下列文件中的条款通过本标准的引用而戒为本标准的条款。凡是注日期的引用文件，其随后所有的修单（不包括勘误的内容）或修订版均不适用订本标准，然而，鼓励报据本标准达成协议的各方研究是否可适用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB\T2997致密定形耐火制品体积密度、显气孔率和支气孔率试验方法GB/T2998定形隔热耐火制品体积密度和真气孔率试验方法GB/T3997.1定形隔热耐火制品重烧线变化试验方法CB/T3997.2定形隔热耐火制品常温耐压强度试验方法GB/T5072.1致密定形酗火制品常温耐压强度试验方法无衬垫仲裁试验GB/T5072.2致密定形耐火制品带温耐压强度试验方法第2部：村垫试验法GB/T 69G0
CB/T 7321
铝硅系耐火材料化学分析方法
定形耐火制品试样制备方法
CB/T 10325
定形耐火制品抽祥验悦规厕
CB/T 10326
定形火刷晶尺式外规及断面的检套方法GB/T 16546
定形耐火制品包装、标志、运输和贮存硅铅质耐火浇注料耐碱性试验方法JCZT 808
耐火制品荷软化温度试验方法（非示差一升温法）YB/T 370
YB/T376.1耐火制品抗热震性试验方法（水急冷法）耐火材料导热系数试验方法（水流量平板法）YB/T4130
3术语和定义
下列术语和定义适用于本标推。水泥密用耐碱砖a服al-resistart brick ror cememt kln以低铝耐火粘土为主要原料制成的，在水泥窑系统中具有优良抗碱侵蚀性能的硅铝系耐火制品。4分类和标记
4.1分类　
产品根据性能不同分为普通耐碱砖PNJ、高强耐碱砖GNJ、隔热耐碱砖GRNJ。適耐碱砖根据使用部位不同分为普通耐碱砖PNJ-I和拱顶耐碱砖PNJ-2。4.2标记
产品标记顺序为：产品名称、品种和标准号。示例：拱顶谢碱砖标记为：供预耐碱砖PNJ-2JC/T 49G—20071此内容来自标准下载网
JC/F 498-2007
5技术要求
产品的尺寸允许偏差、外规质罩应符合表1的规定。轰1
尺寸充许偏差
110 ~200
筷形砖大小头尺差道
离度<岁1
产品尺寸允许偏差和外观质觉
530充许
注：待殊要求产品的次寸掩许偏差及外观质5.2产品的理化性能指标应符合表2和装3的规定。泰2
显气孔率,%
常温耐压强度,MPs
0.2 MPa荷重软化死始温度,℃
热展稳定性（1100℃水冷），次性(1 100℃×5h)
FezO,,%
+c<50诈
海多260充评元处
教长度4
不允许
警通、高强、获顶耐碱砖的理化性能指标指
普通耐砖 PI,-1
旗颜耐碱砖PNJ-2袋
隔热耐碱砖GRNJ物理性能指标
体积密度，%
常温耐压强度，MPa
导热系数（平均350%），w/m，K重烧线变化（1250℃×3)，%
耐碱性
TKAONIKAca
单低为毫求
不充许
年创不充许
离强耐磁转GNJ

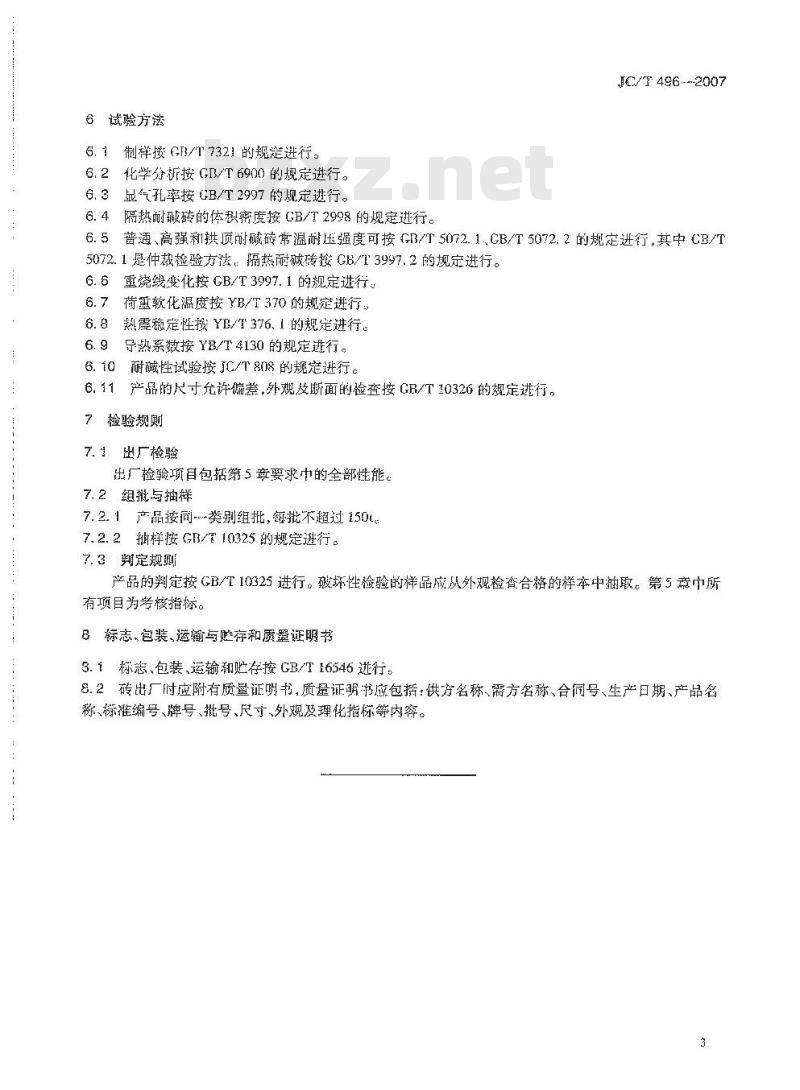

6试验方法
制样接GB/T7321的规定进行。
化学分析按GB/T6900的规定进行。6.3
显气孔率按GB/T2997的规定进行。6.4
隔热耐碱砖的体积密度按GB/T2998的规定进行。JC/T496--2007
6.5普通、高强和拱顶耐碱砖常温耐压度可按GB/T5072.1、CB/T5072.2的规定进行，其中CB/T5072.1是仲裁检验方法：隔热融碱砖按GB/T3997.2的规定进行。6.61
重烧线变化按GB/T3997.1的规定进行。6.7
荷软化温度按YB/T370的规定进行，6.8
热震稳定性按YB/T376.1的规定进行。6.9
导热系数按YB/T4130的规定进行。6. 10
耐碱性试验按JC/T808的规定进行。6.11产品的尺寸允许偏差，外观及断面的检查接GB/T10326的规定进行。7检验规则
7.1出厂检验
出厂检验项目包括第5章要求中的全部性能。7.2组批与抽样
7.2.1产品按同类别组批，每批不超过150l7.2.2抛样按GB/T10325的规定进行。7.3判定规则
产品的判定按GB/T10325进行。破坏性检验的样品应从外观检查合格的样本中轴取。第5竞中所有项目为考核指标。
8标志，包装、运输与购存和质量证明书3.1标患、包装、运输和贮存按GB/T16546进行。8.2砖出厂时应附有质量证明书，质量证明书应包：供方名称、需方名称、合同号、生产回期、产品名称、标推编号、牌号、批号、尺寸、外观及理化指标等内容。3
中华人民共和国
建材行业标准
水泥窑用耐碱砖
JC 496-2007
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售北京市展兴印刷厂印刷
版权所有不得翻印
开本80×1230
1/16印涨0.5
学数12千字
2008年3月第：-版
2008年7月第二次印刷
印数301—800
书号：1580227：142
编号：
本社网址：jccbs.cam.cn
电话：（010）88386906
地址：北京市西城区车公庄大街6号邮编：100044
本标准如出现印装质量间题，由发行部负责调换。IKAIKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
