ICS29.160.10
中华人民共和国国家标准
GB/T13002—2008/IEC60034-11:2004代替GB/T13002—1991
旋转电机
热保护
Rotating electrical machines-Thermal protection(IEC 60034-11:2004,Rotating electrical machinesPart 1l:Thermal protection,IDT)2008-04-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

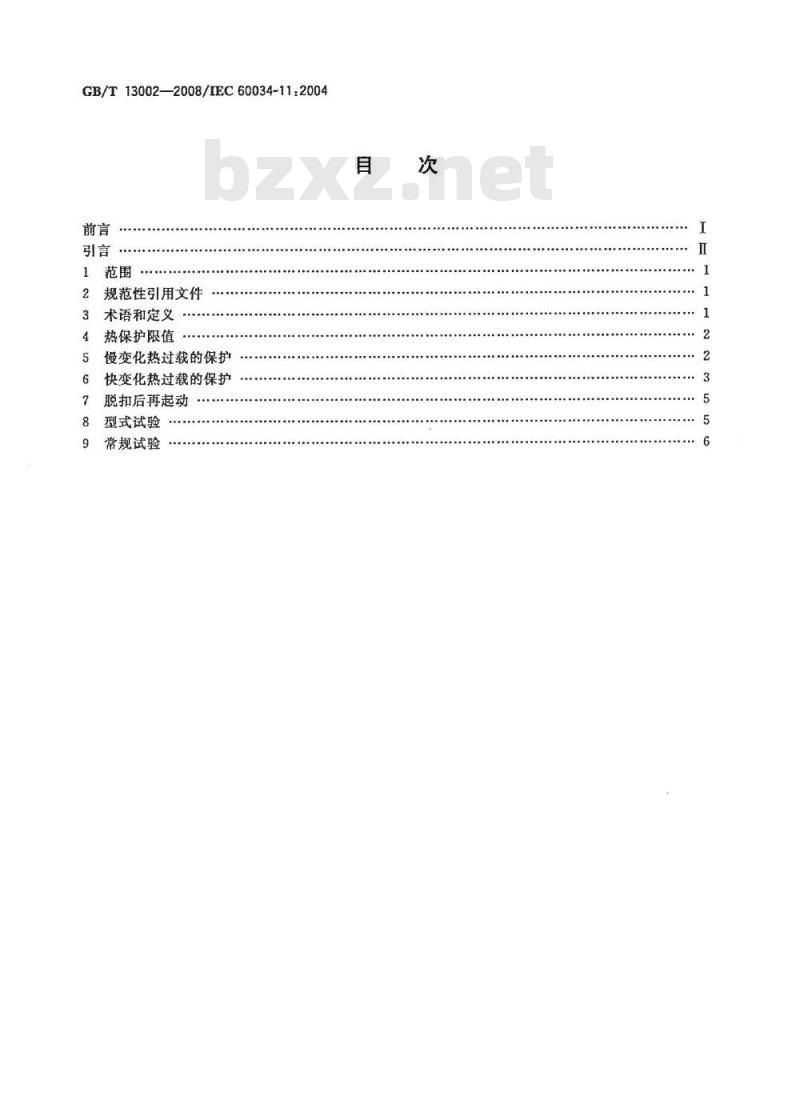

GB/T13002—2008/IEC60034-11:2004前言
规范性引用文件
术语和定义
热保护限值
慢变化热过载的保护
快变化热过载的保护
脱扣后再起动
型式试验
常规试验
........
GB/T13002—2008/IEC60034-11:2004本标准等同采用IEC60034-11：2004（第2版）《旋转电机热保护》。IEC60034-11：1978（第1版）分为3部分：IEC60034-11-1，IEC60034-11-2，IEC60034-11-3。此次修订，IEC将第2部分和第3部分的内容划分到其他标委会，而SAC/TC26只负责相应于原来第一部分的工作。
本标准代替GB/T13002—1991《旋转电机装人式热保护旋转电机的保护规则》。本标准与GB/T13002—一1991相比，在技术内容和编排格式上进行了修改。其中主要技术内容的改变是将慢变化热过载和快变化热过载时绕组温度最大值由原来的两种类别缩减为一种，以避免混淆。本标准图3和图4标题中“热临界部件”是指温度最快达到危险值的电机部件。本标准由中国电器工业协会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准负责起草单位为：上海电器科学研究所（集团）有限公司、卧龙电气集团股份有限公司、上海强辉电机有限公司、浙江金龙电机有限公司、泰豪科技股份有限公司、中国北车集团永济电机厂、中船重工电机科技股份有限公司、福建福安闽东亚南电机有限公司、上海麦格特电机有限公司、上海电科电机科技有限公司、兰州电机有限公司。本标准主要起草人：李军丽、叶月君、赵文钦、叶锦武、康茂生、周卫江、周效龙、梁伯山、陈伯林、刘宇辉、李杰。
本标准所代替标准的历次版本发布情况为：-GB/T13002—1991。
GB/T13002-2008/IEC60034-11:2004引
热保护系统是基于保护或监控电机易损坏部件，使其温度不超过正常工作温度的原理。为此需要选择相应的适合于所要求的保护型式和所需保护的电机部件两者的保护装置。本标准既未详述具体的保护方法，也未明确规定某特定应用时所采用的保护措施，而是明确了电机在发生故障或违反运行规程时，被保护部分的温度不能超过允许的最高温度。本标准的要求并不是确保“常规”电机在任何状况下运行都能达到预计的使用寿命，而是避免绕组绝缘失效和加速其热老化。热保护的性能指标不能定得太低，否则会引起保护系统频繁脱扣，但也不能定得太高，否则电机在高温下连续运行将会严重影响绕组绝缘的寿命。电机按正确方法使用和维护，才能确保绝缘寿命达到预期值。应该注意，当电机连续运行时温度每增加8K～10K，绕组绝缘的寿命大约会为原来的一半。
1范围
GB/T13002—2008/IEC60034-11:2004旋转电机热保护
本标准规定了装人感应电机定子绕组内部或放置在感应电机其他适当位置，以防止热过载对电机造成严重损害的热保护器或热探测器的使用要求。本标准适用于按IEC60034-12要求制造且电压限值符合IEC60034-12规定的电机。不适用于轴承和其他结构部件的保护。
注1：尽管本标准中给定的温度限值比IEC60034-1中规定的值要高，但两者并不矛盾。注2：对特殊用途的电机可能会有附加要求，如家用电器或爆炸性气体环境中使用的电机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用手本标准，然而，鼓励根据本标准达送成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标准。IEC60034-1：2004旋转电机第1部分定额和性能IEC60034-12：2002旋转电机第12部分单速三相笼型感应电动机起动性能3术语和定义
下列术语和定义适用于本标准。3.1
热保护thermalprotection
用以保护旋转电机绕组不受热过载或者冷却系统失效而导致温度过高。3.2
热保护系统thermalprotectionsystem通过热保护器或热探测器来保护旋转电机绕组不受热过载或者冷却系统失效而导致温度过高的保护系统。
热探测器thermaldetector
仅对温度敏感的电气绝缘器件，当温度达到预先设定值时能在保护系统中起切换功能。3.4
热保护器thermalprotector
对载流电机绕组温度敏感的电气绝缘器件，当温度达到预定值时能直接使电机断开电源。注：有些热保护器对温度和电流都很敏感，两种效果的结合触发系统中的开关，使其切断电源。3.5
漫变化热过载thermaloverloadwithslowvariation热过载或冷却系统失效造成被保护部件的温度上升缓慢，使得热保护器或热探测器的温度能及时1
GB/T13002—2008/IEC60034-11:2004跟随其变化。
快变化热过载thermaloverloadwithrapidvariation热过载或冷却系统失效造成被保护部件的温度上升速度太快，以致热探测器或热保护器的温度不能及时跟随其变化，因而产生明显的延迟，造成热保护装置与被保护部件之间温差显著。3.7
脱扣后的最高温度maximumtemperatureaftertripping电机被保护部件在热保护系统脱扣后的一段时间内所达到的最高温度。3.8
直接热保护directthermalprotection当装有热探测器或热保护器的电机部件属于热保护部分时，这种保护形式为直接热保护。3.9
间接热保护indirectthermalprotection当装有热探测器或热保护器的电机部件不属于热保护部分时，这种保护形式为间接热保护。4热保护限值
电机应能够额定输出并按IEC60034-1：2004描述的所有运行条件下运行而不触发热保护装置。热保护装置应该限制绕组温度，使其不超过第5章或第6章表2中所给的值。5慢变化热过载的保护
当巡到热过载或违反电机运行规程所引起的慢变化热过载时，保护系统将会动作以阻止电机绕组温度升高并使其不超过表1的值。图1和图2给出了温度作为时间函数而随时间变化的例子。表1慢变化热过载时绕组温度的最大值热分级
绝缘绕组温度的最大值/℃
130(B)
绕组温度的确定应符合IEC60034-1中8.6.2电阻法的要求。155(F)
180(H)
注1：如果电机在表1所规定的限值下长期运行，则绝缘绕组温度限值就会超过所展的热分级，这将导致电机的寿命缩短。
注2：侵变化热过载可能由于下列原因引起：·由于通风管上堆积灰尘过多，绕组或机座冷却筋等部件上附着污垢等原因引起的通风或通风系统失效；·环境温度或者冷却介质温度过高；·缓慢增加的机械过载：
·电机电压长期欠压，过压或不平衡：·断续工作制电机违反其规定的工作方式运行：·频率俏差。
注3：根据经验，最大温度限值应考虑以下因索的影响，比如环境温度，电源电压的变化以及电机起动时的常规要求。
提示：
1—一靠近热探测器或热保护器的绕组温度；一热探测器或热保护器的温度；2
3——正常工作时的温度；
4——慢变化热过载开始的时刻
X---时间坐标；
Y-—温度坐标。
GB/T13002—2008/IEC60034-11.2004图1慢变化热过载和直接热保护示例AAAAA
提示：
靠近热探测器或热保护器的绕组温度；2-—热探测器或热保护器的温度；3——正常周期性工作，
慢变化热过载开始时刻：
X时间坐标；
温度坐标。
包括起动的断续周期工作制（S4）过渡时引起的慢变化热过载和直接热保护示例6快变化热过载的保护
当电机遇到快变化热过载时，热保护系统将会动作以防止电机绕组温度超过表2的值。过电流继电器对重复的快变化热过载不提供保护，因此需考虑使用热保护装置。3
GB/T13002—2008/1EC60034-11:2004图3和图4给出了温度作为时间的函数随时间变化的例子表2快变化热过载时绕组温度的最大值热分级
绝缘绕组温度的最大值/℃
130(B)
155(F)
180(H)
绕组温度的确定方法应符合IEC60034-1中8.5.3的直接测量法，比如使用热电偶。注1：快变化热过载可能由于下列原因引起：·电机堵转：
·断相；www.bzxz.net
非正常状态下起动，如惯量过大、电压太低、负载转矩异常大；负载突然大幅度增加；
短时间内重复起动。
注2；根据经验，最大温度限值应考虑以下因素的影响，比如环境温度，电源电压变化以及电机起动时的常规要求。注3：表2中的温度与热保护器或热探测器的运行温度不能混滑，运行温度必须低于表2中的数值。X
提示：
脱扣后绕组最高温度；
靠近热探测器或热保护器的绕组温度；—一正常工作时的温度；
快变化热过载开始时刻；
5——脱扣时刻；
6热探测器或热保护器的温度；
一热探测器或热保护器的动作温度；一时间坐标；
温度坐标。
图3热临界部件有直接热保护的快变化热过载示例提示：
-脱扣后绕组最高温度；
一快变化热过载时热临界部件的温度；2
正常工作时的温度；
一快变化热过载开始时刻；
一脱扣时刻；
GB/T13002--2008/IEC60034-11:2004慢变化热过载时装在热临界部件上的热探测器或热保护器的温度；对快变化热过载不是热临界部件的温度，但对慢变化热过载是热临界部件的温度；一时间坐标；
温度坐标。
图4热临界部件有间接热保护的快变化热过载示例7脱扣后再起动
电机在保护系统脱扣后再起动前，必须进行调查以明确引起电机保护装置动作的原因。当试图再起动电机时，应考虑IEC60034-12中6.3或8.3所述的起动条件。本标准中所包含的保护方法只能间接保护电机转子绕组。对于大型电机（特别是2极电机）和带大惯量负载起动的电机，需要重点关注起动时和脱扣后转子的温升。注：对保护装置的规定是使电机在保护系统脱扣后能够自动再起动，这种规定对于全面考虑所有安全建议的特定协议是重要的。
8型式试验
8.1概述
型式试验的目的是检验热保护系统是否符合本标准的要求。试验应在代表该电机型式的典型电机上进行，建议所使用的热保护系统在试验时应安装好。试验中的温度传感器应安置于电机热保护系统中典型安装位置上。8.2慢变化热过载的温度验证
在运行温度下起动电机，缓慢增加负载，使绕组温度按每5min不超过1K的速率增加。至少在5
GB/T13002—2008/IEC60034-11.200410min的时间间隔内记录一次温度。当热保护系统发生脱扣时，如果电机的电源不是直接由热保护系统的动作来切断，这时应切断电机的电源。热保护系统脱扣后，应按照IEC60034-1中8.6.2的规定立刻测量绕组温度。绕组温度不应超过表1中的规定值。8.3快变化热过载的温度验证
在环境温度下起动电机，转子堵转并施加额定电压于电机绕组上。保护系统应至少动作10个周期。在试验结束时，记录绕组的最大温度。对电机手动再起动系统，应尽可能快地重新接通保护器，恢复电源电压
最高温度应不超过表2中的规定值。9常规试验
为确认热探测器在安装时没有损坏，应对热探测装置进行检验以确保其电气回路畅通。GB/T13002-2008
