JC/T 1080-2008
基本信息
标准号： JC/T 1080-2008
中文名称：干挂空心陶瓷板
标准类别：建筑材料行业标准(JC)
标准状态：现行
发布日期：2008-06-16
实施日期：2008-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1501581
标准分类号
标准ICS号：建筑材料和建筑物>>建筑材料>>91.100.25陶瓷建筑制品
中标分类号：建材>>陶瓷、玻璃>>Q31建筑卫生陶瓷
关联标准
出版信息
出版社：建材工业出版社
页数：7
标准价格：10.0 元
出版日期：2008-12-01
相关单位信息
起草单位：咸阳陶瓷研究设计院;瑞高（浙江）建筑系统有限公司
归口单位：全国建筑卫生陶瓷标准化技术委员会
标准简介
JC/T 1080-2008 干挂空心陶瓷板 JC/T1080-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

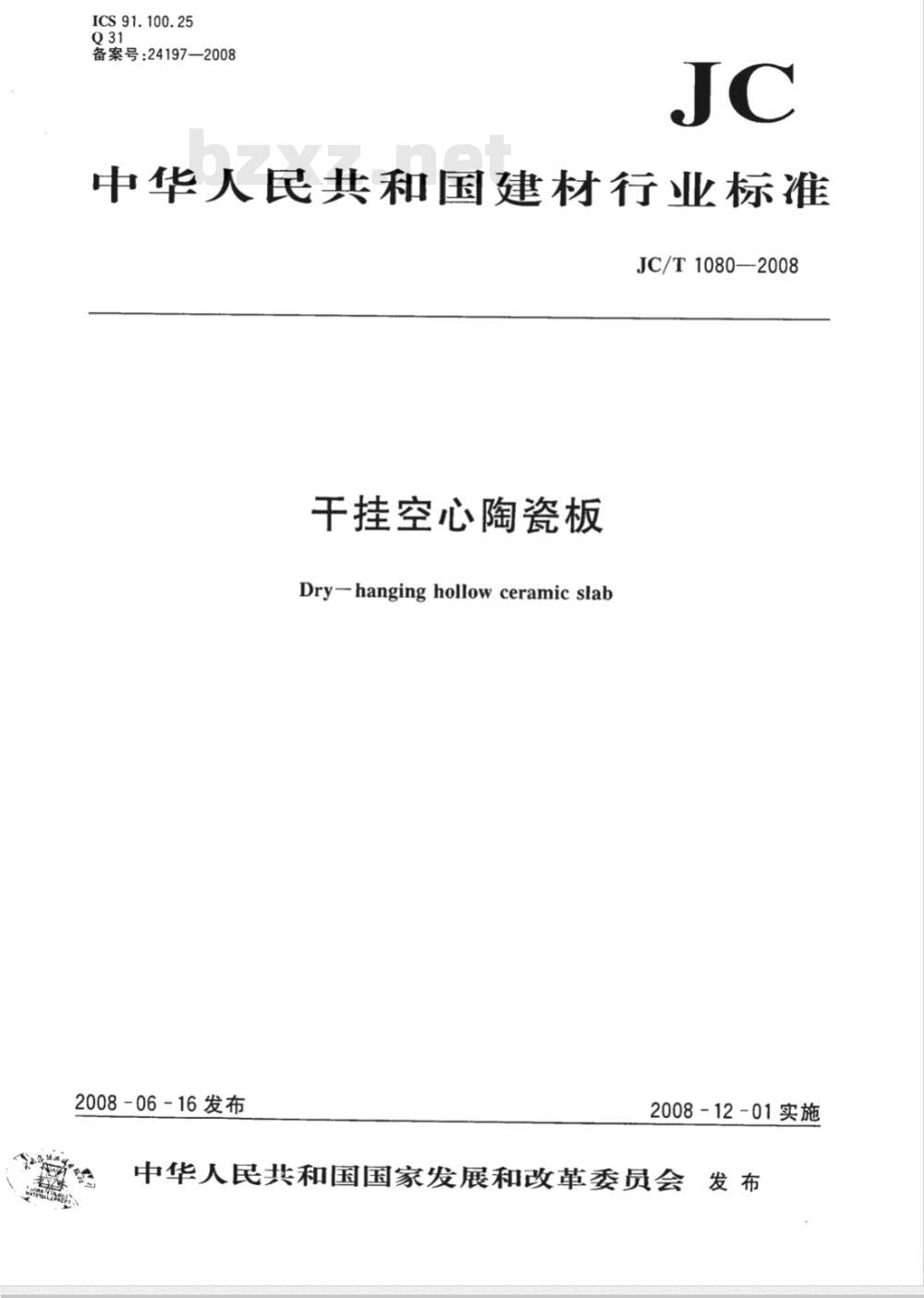

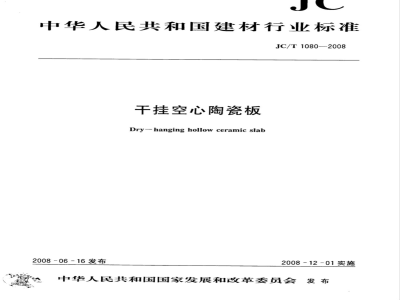

ICS91.100.25
备案号：24197—2008
中华人民共和国建材行业标准
JC/T1080-2008
于挂空心陶瓷板
Dry-hanginghollowceramicslab2008-06-16发布
2008-12-01实施

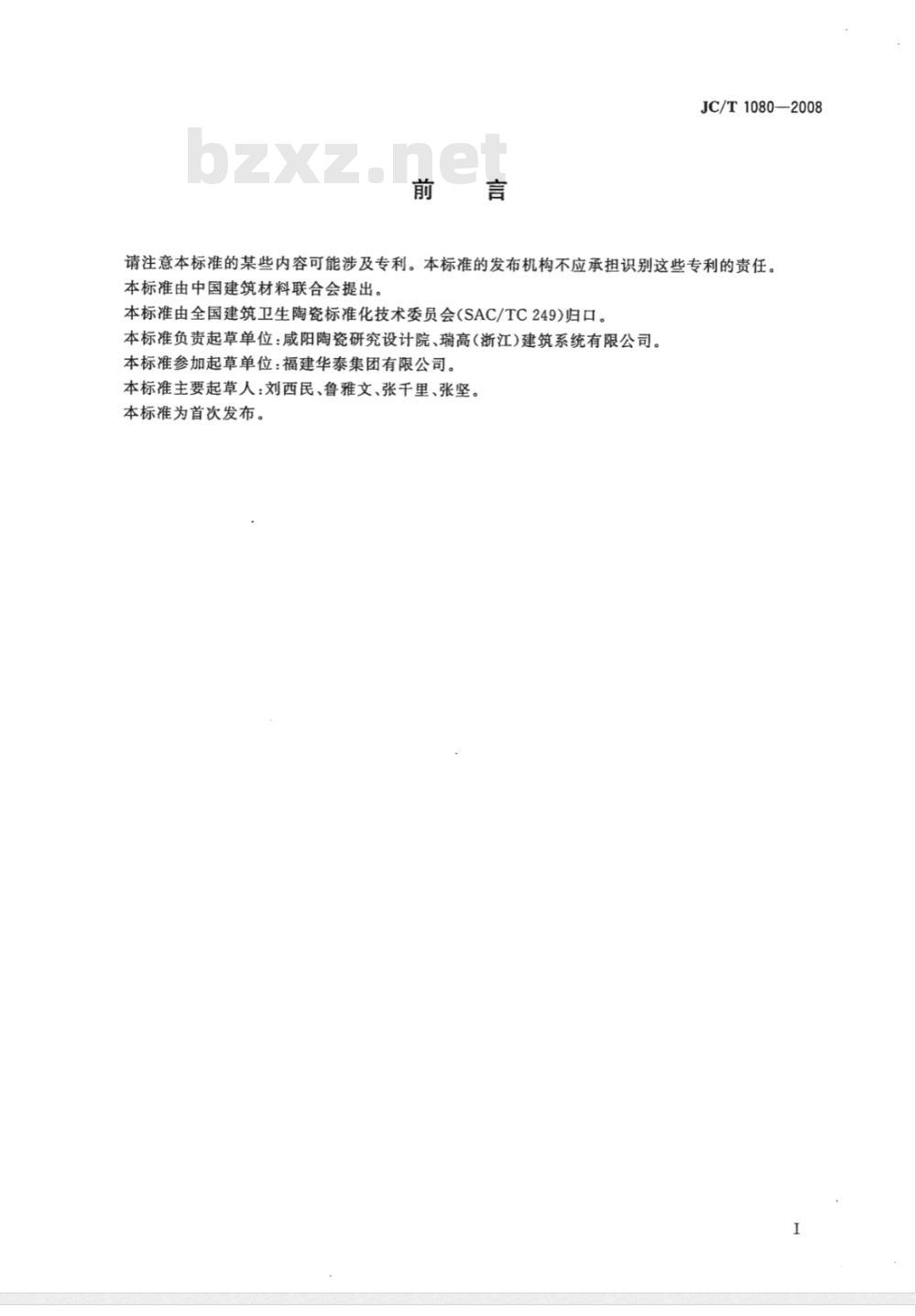

中华人民共和国国家发展和改革委员会发布前言
JC/T1080—2008
请注意本标准的某些内容可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。本标准由中国建筑材料联合会提出。本标准由全国建筑卫生陶瓷标准化技术委员会(SAC/TC249)归口。本标准负责起草单位：阳陶瓷研究设计院、瑞高(浙江)建筑系统有限公司。本标准参加起草单位：福建华泰集团有限公司。本标准主要起草人：刘西民、鲁雅文、张千里、张坚。本标准为首次发布。

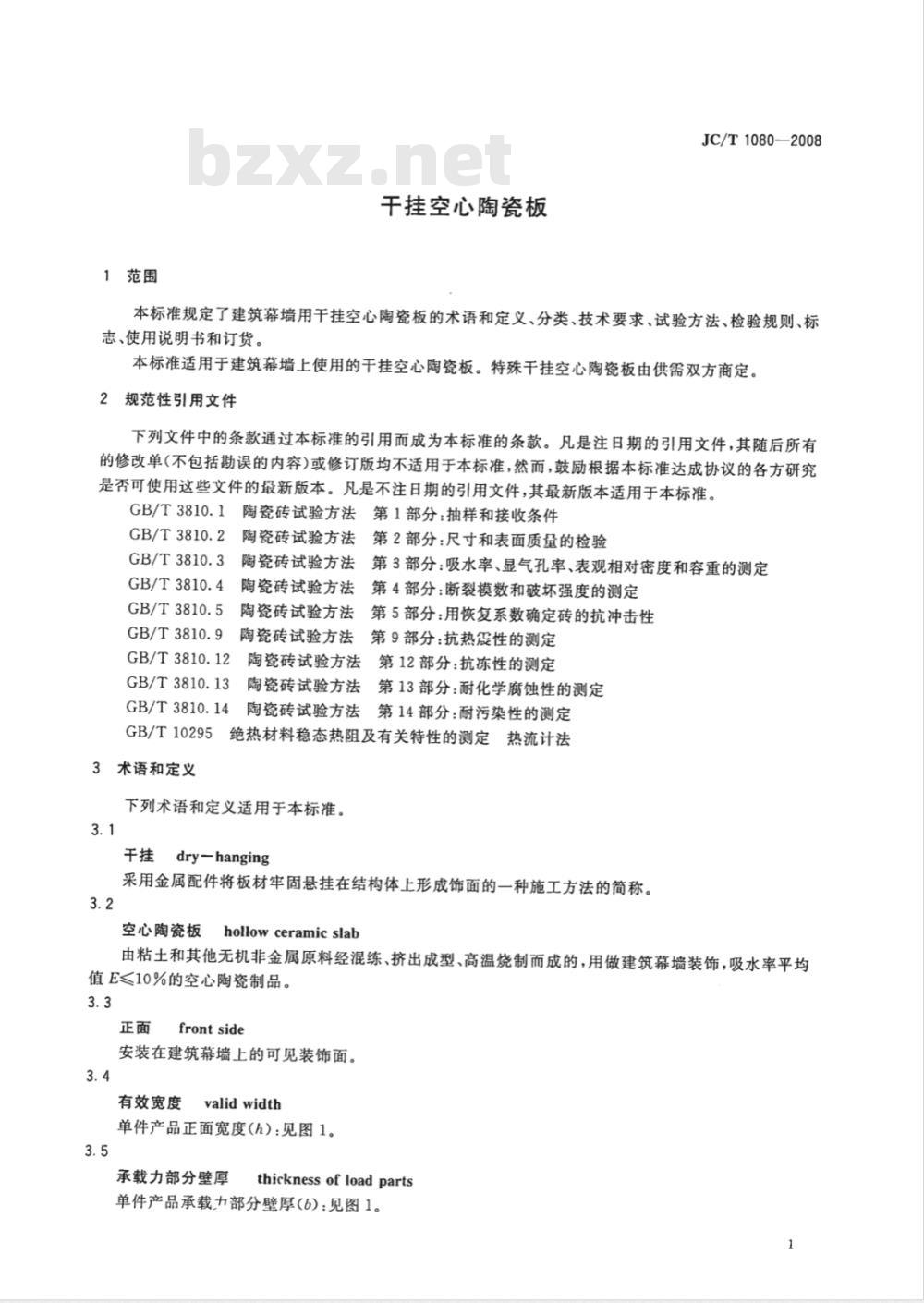

1范围
干挂空心陶瓷板
JC/T1080—2008
本标准规定了建筑幕墙用干挂空心陶瓷板的术语和定义、分类、技术要求、试验方法、检验规则、标志、使用说明书和订货。
本标准适用于建筑幕墙上使用的干挂空心陶瓷板。特殊干挂空心陶瓷板由供需双方商定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3810.1
陶瓷砖试验方法
第1部分：抽样和接收条件
GB/T3810.2
GB/T3810.3
GB/T3810.4
陶瓷砖试验方法
第2部分：尺寸和表面质量的检验陶瓷砖试验方法
第3部分：吸水率、显气孔率、表观相对密度和容重的测定陶瓷砖试验方法
第4部分：断裂模数和破坏强度的测定GB/T3810.5
陶瓷砖试验方法
第5部分：用恢复系数确定砖的抗冲击性陶瓷砖试验方法第9部分：抗热震性的测定GB/T3810.9
GB/T3810.12
陶瓷砖试验方法
GB/T3810.13
GB/T3810.14
去第12部分：抗冻性的测定
陶瓷砖试验方法
陶瓷砖试验方法
第13部分：耐化学腐蚀性的测定第14部分：耐污染性的测定
GB/T10295
绝热材料稳态热阻及有关特性的测定热流计法3术语和定义
下列术语和定义适用于本标准。3.1
干挂dry一hanging
采用金属配件将板材牢固悬挂在结构体上形成饰面的一种施工方法的简称。空心陶瓷板
hollowceramicslab
由粘土和其他无机非金属原料经混练、挤出成型、高温烧制而成的，用做建筑幕墙装饰，吸水率平均值E<10%的空心陶瓷制品。
正面frontside
安装在建筑幕墙上的可见装饰面。3.4
validwidth
有效宽度
单件产品正面宽度(h）：见图1。3.5
承载力部分壁厚
thicknessof loadparts
单件产品承载力部分壁厚(6)：见图1。1
JC/T1080—2008
4分类
a）无釉干挂空心陶瓷板。
b）有釉干挂空心陶瓷板。
5技术要求

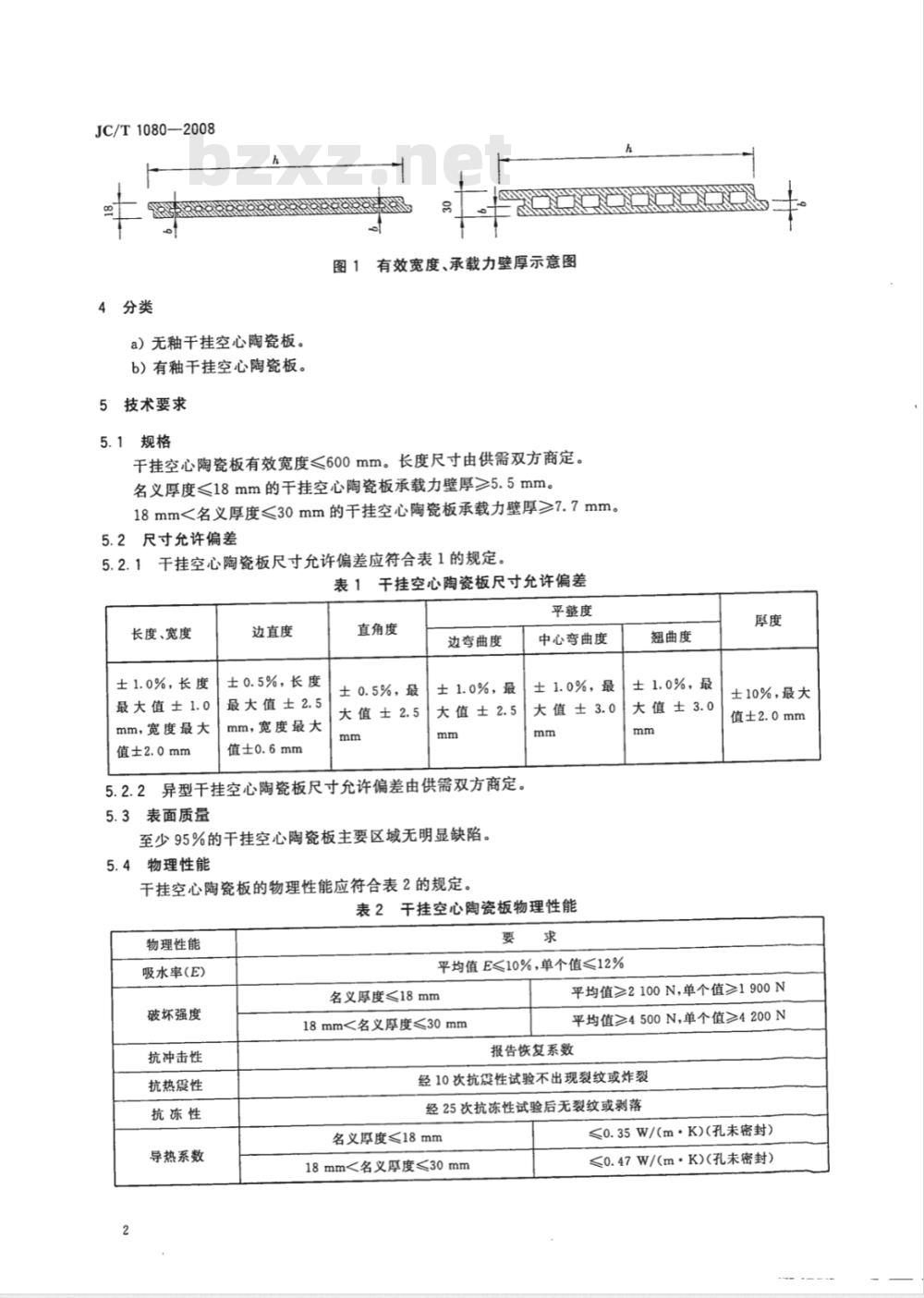

图1有效宽度、承载力壁厚示意图5.1规格
干挂空心陶瓷板有效宽度600mm。长度尺寸由供需双方商定。名义厚度≤18mm的干挂空心陶瓷板承载力壁厚≥5.5mm。18mm<名义厚度<30mm的干挂空心陶瓷板承载力壁厚≥7.7mm。5.2尺寸允许偏差
5.2.1干挂空心陶瓷板尺寸允许偏差应符合表1的规定。表1干挂空心陶瓷板尺寸允许偏差边直度
长度、宽度
±1.0%，长度
最大值±1.0
mm，宽度最大
值±2.0mm
±0.5%，长度
最大值±2.5
mm，宽度最大
值±0.6mm
直角度
±0.5%，最
大值±2.5
边弯曲度
±1.0%，最
大值±2.5
5.2.2异型干挂空心陶瓷板尺寸允许偏差由供需双方商定。5.3表面质量
至少95%的干挂空心陶瓷板主要区域无明显缺陷。5.4物理性能
干挂空心陶瓷板的物理性能应符合表2的规定。平整度
中心弯曲度
±1.0%，最
大值±3.0
表2干挂空心陶瓷板物理性能
物理性能
吸水率(E)
破坏强度
抗冲击性
抗热震性
抗冻性
导热系数
平均值E≤10%，单个值≤12%
名义厚度≤18mm
18mm<名义厚度30mm
翘曲度
±1.0%，最
大值±3.0
士10%，最大
值±2.0mm
平均值≥2100N，单个值≥1900N平均值≥4500N，单个值≥4200N报告恢复系数
经10次抗震性试验不出现裂纹或炸裂经25次抗冻性试验后无裂纹或剥落名义厚度≤18mm
18mm<名义厚度≤30mm
≤0.35W/(m·K)(孔未密封）
≤0.47W/(m·K)(孔未密封）

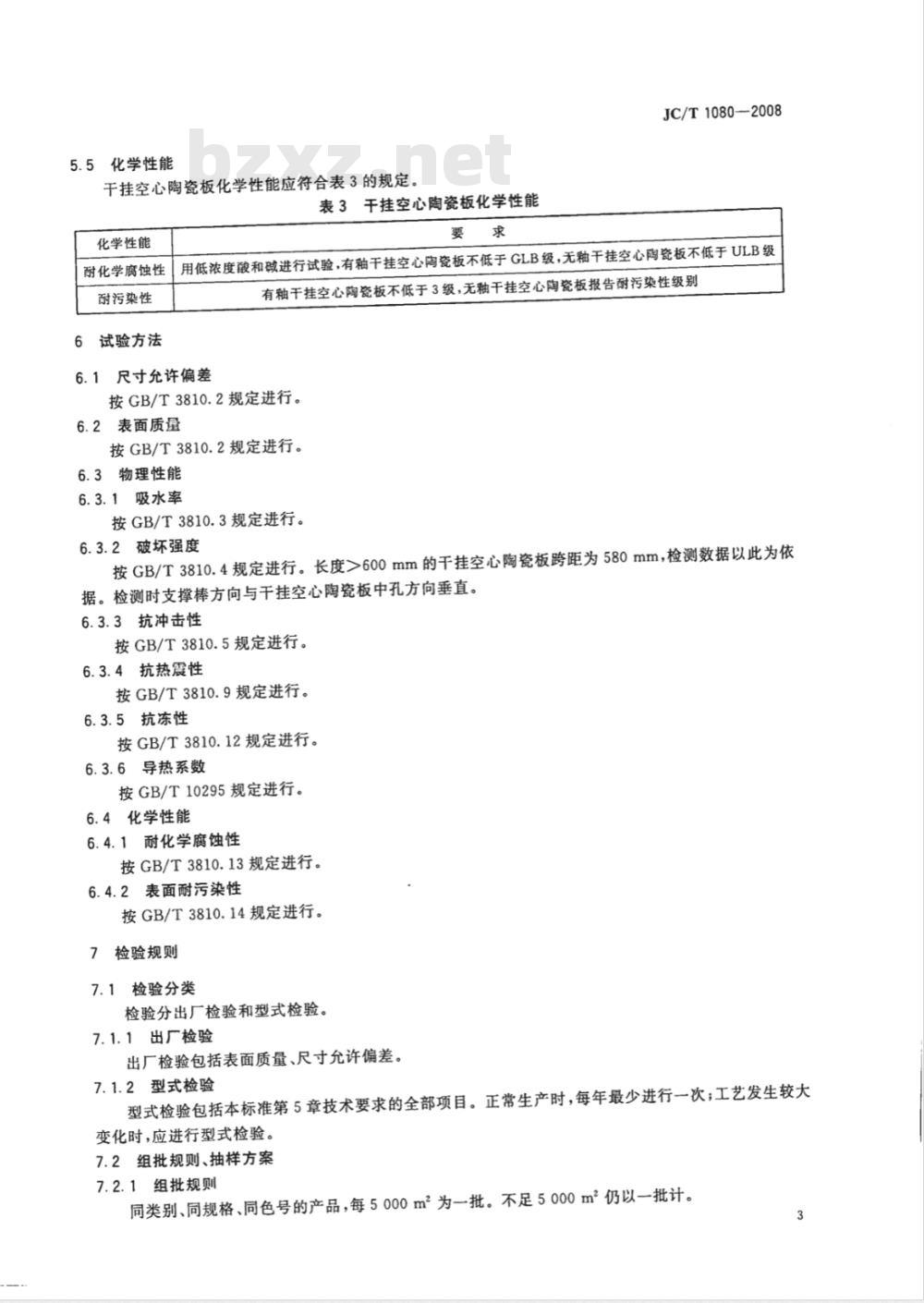

5.5化学性能
干挂空心陶瓷板化学性能应符合表3的规定。表3干挂空心陶瓷板化学性能
JC/T1080—2008
化学性能
耐化学腐蚀性」用低浓度酸和碱进行试验，有釉干挂空心陶瓷板不低于GLB级，无釉干挂空心陶瓷板不低于ULB级耐污染性
试验方法
有釉干挂空心陶瓷板不低于3级，无釉干挂空心陶瓷板报告耐污染性级别6.1尺寸允许偏差
按GB/T3810.2规定进行。
6.2表面质量Www.bzxZ.net
按GB/T3810.2规定进行。
6.3物理性能
6.3.1吸水率
按GB/T3810.3规定进行。
6.3.2破坏强度
按GB/T3810.4规定进行。长度>600mm的干挂空心陶瓷板跨距为580mm，检测数据以此为依据。检测时支撑棒方向与干挂空心陶瓷板中孔方向垂直。6.3.3抗冲击性
按GB/T3810.5规定进行。
6.3.4抗热震性
按GB/T3810.9规定进行。
6.3.5抗冻性
按GB/T3810.12规定进行。
6.3.6导热系数
按GB/T10295规定进行。
6.4化学性能
6.4.1耐化学腐蚀性
按GB/T3810.13规定进行。
6.4.2表面耐污染性
按GB/T3810.14规定进行。
7检验规则
检验分类
检验分出厂检验和型式检验。
7.1.1出厂检验
出厂检验包括表面质量、尺寸允许偏差。7.1.2型式检验
型式检验包括本标准第5章技术要求的全部项目。正常生产时，每年最少进行一次；工艺发生较大变化时，应进行型式检验。
7.2组批规则、抽样方案
7.2.1组批规则
同类别、同规格、同色号的产品，每5000m2为一批。不足5000m2仍以一批计。3
JC/T1080—2008
7.2.2抽样方案
按GB/T3810.1规定进行。导热系数采用一次抽样方案，每次抽5块样品。3判定规则
对所有项目进行检验，经检验所有项目均合格，则判定该批产品为合格，凡有一项或一项以上不合格，则判定该批产品为不合格。导热系数用5块样品进行试验，有一块或一块以上不合格，则导热系数不合格。8标志、使用说明书
8.1标志
产品应有清晰的标记，包装箱上应有企业名称和地址、产品名称、商标、规格、等级、数量、生产日期、执行标准编号。
产品出厂时，应提供产品质量合格证。产品质量合格证主要包括合格证编号、生产日期并有检验部门和检验员签章。8.2使用说明书
为方便使用，供货方应提供干挂空心陶瓷板的使用说明书，说明现场施工方法和要求。9订货
在订货时，尺寸、厚度、表面特征、颜色、外观以及其他性能均应与相关方协商一致。4
中华人民共和
建材行业标
干挂空心陶瓷板
JC/T1080—2008
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880×1230
印张0.75
字数14千字
2008年11月第一版2008年11月第一次印刷印数1-200定价：10.00元
书号：1580227·195
编号：0551
网址：www.standardcnjc.com
电话：(010)51164708
地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量间题，由发行部负责调换。800801
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
