JC/T 564.2-2008 纤维增强硅酸钙板 第2部分:温石棉硅酸钙板 JC/T564.2-2008 标准下载解压密码：www.bzxz.net

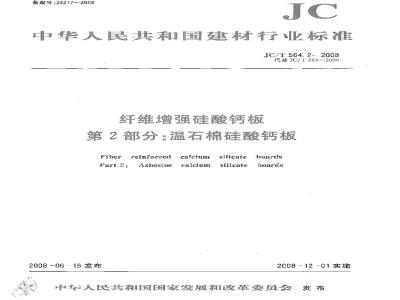

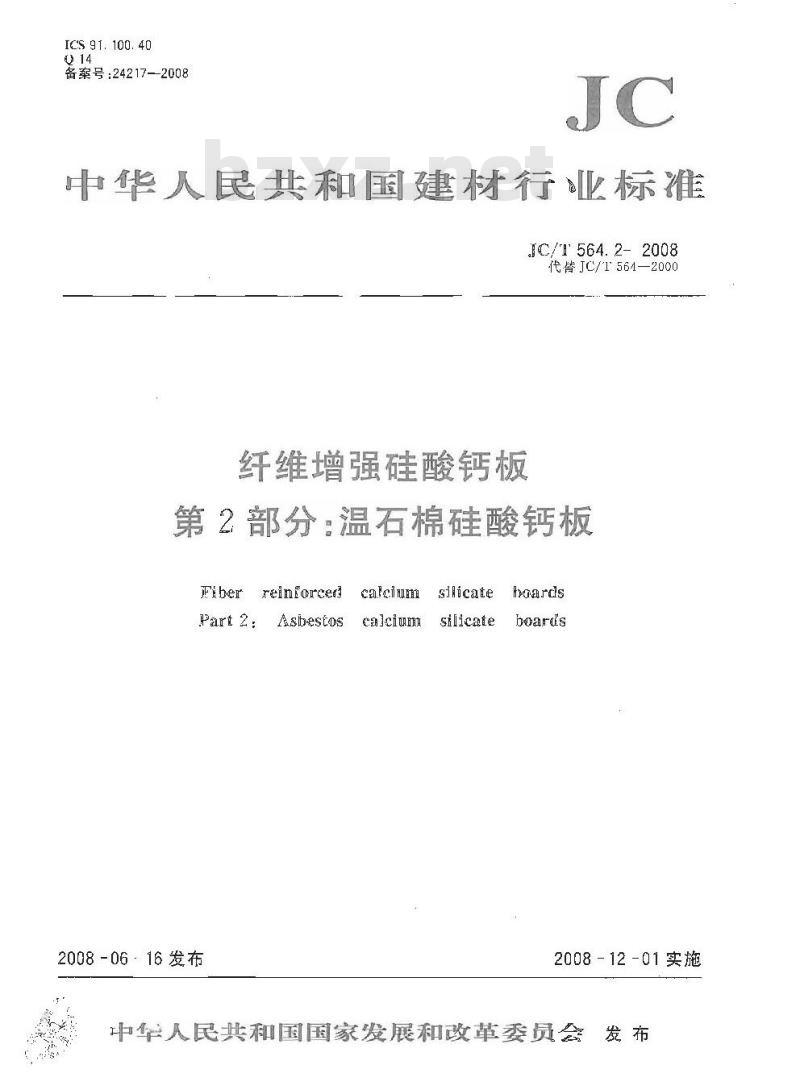

IcS 91. 100. 40
备案号：24217—2008
中华人民共和国建材行业标准
C/564.2-2008
代臂JC/1564—2000
纤维增强硅酸钙板
第2部分：温石棉硅酸钙板
Fiber reinforcer calcimm silicate hoardsPart 2: Asbestos calcium silicate boaras2008-06·16发布
2008-12-01实施
中华人民共和国国家发展和改革委员会发布
JC/TG64&纤组增强硅酸钙板分为二影分：一第1部分：无石硅酸钙板：
第2新分：温棉硅鞍钙板；
JC/T564.2—2008
本部分参考：IS01896：1991纤继增强水泥制品绝热和防火用非燃性纤维增强硅酸钙或水泥板》和ISO390：1993纤维增强水泥制品抽样与检验》。本部分是对J/T564一2000进行的修改本部分与JIC/T 564—2000相比主要差异为：胡确了纤维增强酸钙板，温棉红维增强理骏餅摄的定义：格表而处程分为米花板单面砂光板和双面砂光板；——…密度分西类；
一杭扩强度分成五个等级；
一规榜尺寸长度，宽度只给定范，厚度给出了常规尺于，其体公称尺寸可山个业根据市场需求决定：
形状与尺寸偏差指标作「修改,增了对角线差衰术娶求；收消螺钉拨出力技术要求；
一增加了热收缩率技术要求；
增加了密度1）1.5板的抗冲击性、不透水性、抗冻性技术要求。本部分附录A、附录B为规范性附录。本部分口实施之月起，代臀，C/T5642000纤维增强硅酸钙板》。本部分出巾国建筑材料联合会提出。本部分出全医太泥制品标淮化技术委员会归。本普分负责起章单位：苏州泥凝土水泥制品研究院。本部分参加起草单位：宜寿市金特建材实业有限公司、湖江海龙新型建材有限公司、淄博蓝星建材有银公司、台荣建材（淑州)有限公司、佛山金福板业有限公司！、开平松本绿色板业有限公司、江西哈迪建材有張公司、东莞市东板业有限公司、宁波易和绿色板业有限公司、江爱高希新型建材有限公司、肥城鲁泰科技有限公司、张家港弘兴冶金机械制造有限公司本部分亡要起草人：冯立平，陈英玲、叶金俊、韦骏、苑宝下、赵德存、駕祖志、章建阳，本部分所代替标准的历次版本发布情况为：JC/T5641994
: --- JC/T 564-2000
纤维增强硅酸钙板
第2部分：温石棉硅酸钙板
JC/T564.2—2008
本部分规定了有棉碎酸钙板（简称碎钙极）的术语利定义，分类.规格和标记.原材料，要求、试验疗法,检验规则、标志与合格证,运输，他装与贮存。本部分适用下建筑物内墙板,外墙板、吊顶板，车厢、海「建筑、船舶内隔板等兼有防火、隔热、防潮要求的建筑材料。
本部分不适用于硅酸钙绝热制品和吸声用穿孔硅酸钙板。按木部分要求牛产的碎钙板进行店续表所涂装、浸溃等工艺处现后的装饰性板材，其茄板的力学性能执行本部分。但经处埋后产品的耐老化性能由表面装饰层质量决定，装饰层的质量及检验方法不包含在本部分内。
2规范性引用文件
下郊文性中的祭款独过本部夺的引川为本部分的条款。凡是许甘期的号用文件，其随店所有的修改单（不包括断误的内容）或修订版均不适用丁大部争，然低，鼓励根据本部分让成议的各序研究是否可使用这些文件的最新版本，凡是不注百期的引用文件，其最新版本适用于本部分。GB175通用硅酸盐水泥
GB/T 1596用于水泥和泥凝土中的粉煤灰GI3/T54G1建筑材料不燃性试验方法GB/T7019红维水泥制品试验方法GH 8C7:
温石棉
GB8624一2006建筑树料及制品燃烧性能分级GB/T1C29绝热材料稳态热阻及有关特性的测定防护热板法G1/T17G71水泥胶砂强度检验方法（TSO法）JC/T481建筑消灰粉
JC/T572耐碱玻璃纤维无抢粗纱
JGJ63混避土用水标准
3术语和定义
纤维增强硅酸钙板Fiber rcinfurked aleium siicate boards以无机矿物纤维或纤维素纤维等松散短纤维为增强材料，以硅质-钙质材料为主体胶结材料，经型、在高温高压饱科蒸汽中加逃固化反应·形成硅酸绣胶凝体而制成的板材。3.2
温石棉硅酸钙板asbetoscaliumslicateboards以单。-温石棉纤继或与其他增强纤继混合作为增强材料制成的纤维增强酸钙板，制品中含有温征锦成分。
砂光sadi
JC/T564.22008
指硅钙板在蒸压养护硬化后进行表面砂光平整处理的过程，板材可分为米砂板，单面砂光板、双面砂光板。
蒸压养护the high pressurc slean conservatton措硅钙板生产过程中,制成的料坏送人压签巾,经约(0.8~~1.0)MPa、180℃左名的高压,高溺作用，促使激发原料中硅质-钙质材料的活性.促进发生水化反应，生成主要水化产物为C.S.H，的托贝莫来石结品体和一定数量胶结体而,产生一定强度的过程,3.5
钙质材料calcarcous naterials以CaO）为士要戚分的石恢质材料，以生石灰消石灰，电石渣和水泥为半。3.6
硅质材料siliccausmaterials
以SiO.为主要成分石英质材料，以硅藻土、石英粉、粉煤灰等为恶4分类、规格和标记
4.1分类
4.1.1硅钙板密度分为/四类：D(.8、D11D1.3、D1. 5)4.1.2硅钙板表面处理状态分为未砂板(NS)、单面砂光板(LS)及双而砂光板PS)；4.1.3硅钙板抗断强度分为五个等级：I级、I级、血级、N级、V级。4.2规格
硅钙板的规格尺寸见表1。
表规格尺寸
公称尺
500-3600
(501.600900.1200.2400.2440.2.980.3/200.3/500)1/250
(500.600.900.1200.122g.
4、5、6、8.9、10、12、14、1618、20、25/30、35单位为室米
注1：长度、宽度规定了范函，括号肉尺寸为常用商规格下实际产品规格可在此范围内按建筑慎数的耍求选行选择。
注2:根据用户需要，可按供需双方合同要求生产其他视格的产4.3标记
4.3.1温棉硅酸钙板代号为A，
4.3.2温棉硅板标记按型号(纤维种类,密度类别、表面处瑾状态）、规格（长度×宽度×厚度），本标准编号.顺序标记。
温石相硅酸钙板，密度类别1)1.1-强等级[，单面砂光板，长度244℃mum，宽度1.220mnl、厚度6util标：A1.11S 440X220×6/564.2-2C085原材料
5.1强纤维
5. 1. 1 硅灰石
硅灰石宜优先采用长径比L/D.20～~30：1.5i0.含量>50%、Ca0含量>46%。5. 1. 2纸浆
纸装的一股质量要求：纤维长度（1.6-~2.7)mm。5.1.3玻璃纤维
耐碱坡离纤维短坏纱应符合.TC/T572的规定，5.2温右棉纤维
应采用符合GB 8C71 规定的温石棉纤维。5.3硅质材料
5.3.1石英粉
在牛产中使用的石英粉,其SiO含量不官低于70%,烧失量不大于1.5%，5.3.2粉煤灰
应符介GB/T1596中规定的“水泥活性混合材料用粉煤灰”技术要求。5.4钙质材料
5.4.1建筑消石灰粉
成符合JC/T 481的规定，
5.4.2水泥
成符合 GB 175 的规定。
JC/T564.2—2008
应使用符合JG能规定的混凝土用水，也可惨用本产品牛产过程中经过沉淀的可水。5.6填料及絮凝剂
生产不同密度的板材时,可圳人适显的尤机填料及案凝剂！,对制品不产生损害作儿。6要求
6.1外观质量
外观质量应符合表2 的规定。
表 2外观质量
正表面
6.2形状与尺寸偏差
质最兴求
不得有裂致、分层、脱皮,砂光面不得有未砂部分砂光板未砂而积小于总面积的5%长度方≤20 tmn,宽度片向10 utm,且一张板1个掉边深度5 mm1
形状与凡寸偏差应符合表3 的现定，JC/T564.2—2008
长L,m
豌度H,mm
厚度e,nm
原属不生
刘角线差：m
平熬度,mn
3物理性能
表3形状与尺寸偏差
1200-2 440
22 440
速缘直线度，mm
长度<1200
长度1200~2440
长度>2-440
砂面2，
砂光原0.5
物理性能应衍合表4的规定
表 4物理性能
密度1g/rm
导热系数,W/(m-K)
否水率
热收缩率
不燃性
抗冲击性
不透水烂
抗冻性
形状与尺偏差
1.20D≤V40
≤10%
G13 8024—2026 A级
不燃杜料
萃球法试验冲 1
次，板面无览通裂纹
24 h 检验后充许版
反而冶现湿痕,但不
得出梁水滴
经 25 次陈融循环,
不得出现破裂，分层
6.4力学性能
6. 4. 1抗折强度
应符合表5的规定。
强变等级
表 5 抗折强度
法 1:蒸正养护削品试样龄製为出感蒸翁后不小于 24. hJ31. 3
JC/'A564.2—2008
纵磺强度比
注2:流拓强度为试许一澡状态下测试的结果,以纵、横问抗折强度的算术平均忙为检验结果;驱树强度出为同坎试件纵就折递度与横问折强度之比。注3：十燥状态是试样在(105上)心二燥心十-定时间时的状态，当板的厚度多20 mF时-烘十时间不低于 24 h,而板的厚度≥20 rmin 时,烘十时何不低于 48 h整4：表中列出的抗折强度拍标为表7抗折强度评定时的标低限值（工）6. 4. 2 抗冲击性
按本标证附录A的试验方法试验后，从距离60cm处用目视观察，试样表面不得有贯通裂纹。试验方法
7.1外观质量、尺寸偏差
按GB/T7019热行
7.2对角线差
用分度值为 1 mm的钢卷尺,别量平板对角线长度，取两个对角线长度之差为对角线差,修约至17.3边缘直线度
在边同一直达：将拉线两头分别安放在板的两端侧面，用力拉紧。用钢直尺测量板边与拉线间的最大毕离，四边分别测量，取最大值为该板的边缘首线度。7.4厚度不均匀度
用测量面直径不小5 mm 的外径干分尺在极的四角及板边中部距极边缘20 mm处(图1圆圈处)测板的厚度，共测得8个厚度伯，以8个厚度中最大最小值之差除以全部厚度侦的平均值为该块板的序度不均勾度，修约至1%。
7.5不燃性
按G3/7E461规定行，
7. 6 导热系数
按GB/［10291规定逊行，
7.7抗折强度
按G13/T 7019 规定行试验,试验前应将试件按表 5 法 3,注 4规定的条件选行试样状态调整，7.8抗冲击性
按术标雄附录A规定进行，
JC/T564.22008
7.9热收缩率
按本标准附录B规定进行。
图 1 厚度测量点示意图
7. 10密度、含水率、抗冻性、不透水性、湿涨率按GB/T7019规定进行检验。
8检验规则
检验分类
检验分为出厂检验和型式检验。8.1. 1产品出厂前均应进行出厂检验。8.1.2有下列情混之一时应逆行型式检验：\）新产品或老产品转厂生产的试制定型鉴定；b）生产中如原材料品种、配合比，工艺有较大变时：）出厂检验结果与1次型式检验结果有较大差导叶；d）产品停产达6个月,恢复生产时；e）国家质量监贷部门提出逃行型式捡验的娶求时。8.2出厂检验
8.2.1检验项目
出厂检翁项日为：外观质量、形状与尺寸俯差,抗折强度、含水率、密度，8.2.2组批
8. 2. 2. 1 外观质量,形状与尺寸偏差应山同类别，尚规格、同强度等级的品组威，每检验批以3000张为一批，如不足300℃张，但大上200张时也可组成为一批。
8. 2. 2. 2物理性能、力学性能应由同类别（允许不同厚度）、同强度等级的产品组成，每检验批以3000张为一批，如不足3000张，但大于200张时也可组成为-批。8.2.3抽样
8.2.3.1外观质量、形状与尺寸偏差JC/F 564.2—2008
从检验批巾随机抽取张板作为必检样品，复检样品在同，批产品巾抽取双倍数量10张。8. 2. 3.2物理性能、力学性能
从样本中抽取2张板为检验样品-按GB/T7019规定的要求制作试样：复检样品在同批产品巾抽取双倍数量 4张，
8.2.4判定
8.2.4.1外观质量、形状与尺寸偏差当检验样品中仅出现1张不合格时，应对复检样品进行不合格项日复检，复检仍出现不合格品时，判该项H不合格，当两张或两张以［不合格时.判该项日不合格。8.2.4.2物理性能、力学性能
当独取的2张板中仪出跳一项检验项目不合格须时，叫对复检样品进行不合格项月复检，复检仍出现不合格品的，判该项H不合格。当两项或两项以上不合格时，不得复检：8.2.4.3综合判定
当上述各项H均合格时，判该批产品合格、否则应降级处理。8.3型式检验
8.3. 1检验项目
型式检验项目为：外炯质量、形状与尺寸俯差、抗斯强度、含水率、密度，抗冻性、不透水性，混涨率、热收缩率。
根据而户需要，叫增加抗冲击性须H，8.3.2组批
每检验批应以同类别、同规格，同强度等级的产品组成。检验批数量见表？第1列、8.3.3抽样
8.3. 3. 1外观质量、形状与尺寸偏差按表7第2列的规定数量批样，
8.3.3.2力学性能
抗折度:根据每检验批数量的大小,按表7第7列的规定数最抽样，按 GB/7019 韧定的要求制作试样。
8.3.3.3抗冲击性
抗冲击性按表6规定的样品尽寸、数量瑕样,取样位置见图2。8.3.3.4物理性能
物理性能按表6规定的样品尺寸、数量取栏，取样位置见图2.表６取样方案
检验项日
密度,含水率
不透水性
湿涨率
热收缩率
抗扩强度
样品数蛋，邪
（见表7）
每张样品减牛数,块
试件尺寸.mm
80×80
260X260
260X260
2≤12:250X250
e>J2:(10e+40) ×3e
JC/T564.22008
检验项目
抗冲击性
抗冻性
导热系数
不燃性
A1、A2-
B1,B2-
DI、D2
含水率密虑试岸；
热收缔率试件；
抗折强度试样，
抗冲出性试样，
-抗冻性试样：
湿涨率试样；
导热系数试岸；
不燃性试样。
8.3.4判定规则
样品数最·张
表台(续）
每张样品试件数，块
按G/T10294规定抽
按GB/T 54G4规定扯样
图2试样切割部位示意图
8. 3.4.1外观质量、形状与尺寸偏差试件尺寸,mm
590×400
303X200
a）当样品中不合格的数量等丁表7中第3列所表示的町接收数量Aci时,则判定该检验批该项目合格。
b）当样品中不合格的数量等于或大于表7中第4列所表示的拒收数量Re1时，则判定该检验批该项不合格。
心）当样品中不合格的数量在可接收数量Ac和拒收数量Re（表7中第3列利第4列)之闻时。应进行第二次抽样,拥取与第一-次相等数量的样品进行试验。I第二次抽坡的试样，应按本标准第7章规定的方法进行捡验；Ⅱ第一次检验时的不合格样品数与第二次检验后的不合格样品数相加得出不合格样品总数；8
JC/T 564.2—20D8
Ⅱ当不合格样的总数等丁表7中第5列规定的叫接收总数Ac：时，则判定该检验批该项日合格；I当不合格样品总数等丁或大丁表7中第6列规定的第二个拒收数Re时,则判定该检验批该项日不合格，
表7抽样与评定方案
检验挑的
产品数登
151-~280
281-~500
50_--1200
1 201--3 20C
13 201~-10 000
品质法
样效量
8. 3. 4. 2抗折强度
外观质量,形状与尺于谢差
第一次十第兰次最南“变蛋法
第一次股样
只接收的
数量Re
可接妆的
数量AC
不适用
数量Rer
不适用
检验取
样数量
物现，刃学唑能
式中，
AL-L+KR
可接收极限（N
标雅任限（N）
可接收系数
群品中最大最小
芝差(N)
按表7第9列进评窄，当样品平均值×≥AL且纵横抗折强度比单张均合格时，判邀项目分格当样品平均值X8.3.4.4综合判定
上述单项会部介格时，判该检验批产品该等级合格；其中任何级不合格。
9标志与合格证
9.1标志
项不答格时判该检验批产品该等9.1.1在产品表而用不掉色的额色注明产品标记、生产，名(或商标)及生产I期(或批号)；9.1.2标志必应标注在产品外包装1，9.2合格证
产品出厂时须将产品合格证随同发货单发给用户，向批产品不同用户时可将合格证复制发放，但应注明本次放行产品的数量，其中注明：g)批号、数量：
b)生产厂名及厂址；
)产品标记；
d)出」日期：
e)山厂检验项H检验结果;
)出厂检验部门盖章与检验员签名。9
.IC/T 564. 2—2008
运输，包装与购存
10.1运输
人力搬运时，应侧立搬运，整垛搬运时应用叉车提起运输，长途运输时，运输工具应平整，减少震动，防止碰撞，装卸时严禁抛掷，此内容来自标准下载网
10.2包装
硅钙板可采用木架、木箱或集装籍包装，应有防測猎旅，10.3贮存
堆放场地须坚实平坦，不同规格、类别，等级的硅钙板应分别堆放，单垛高度不穴超过1.5m。10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
