JJF 1207-2008
标准分类号
标准ICS号:计量学和测量、物理现象>>17.040长度和角度测量
中标分类号:综合>>计量>>A52长度计量
出版信息
出版社:中国质检出版社
书号:155026·J-2363
页数:16
标准价格:24.0 元
出版日期:2008-12-06
相关单位信息
起草人:黄杨、于冀平
起草单位:深圳市计量质量检测研究院、中国计量科学研究院
归口单位:全国几何量长度计量技术委员会
发布部门:中华人民共和国国家质量监督检验检疫总局
主管部门:全国几何量长度计量技术委员会
标准简介
JJF 1207-2008 针规、三针校准规范 JJF1207-2008 标准下载解压密码:www.bzxz.net
本规范适用于钢、硬质合金、陶瓷等材料制造的各类针规、三针的校准。
下列文献所包含的条文,通过在本规范中的引用而构成本规范的条文。本规范出版时,所示版本均为有效。所有标准、规范或规程都会被修订,使用本规范的各方应探讨使用下列文献最新版本的可能性。
JB/T3326—1999 量针
JB/T10631—2006 针规
JJF1001—1998 通用计量术语及定义
JJF1059—1999 测量不确定度评定与表示
1 范围 (1)
2 引用文献 (1)
3 概述 (1)
4 计量特性 (1)
5 校准条件 (2)
5.1 环境条件 (2)
5.2 等温时间 (2)
5.3 标准器及其他设备 (2)
5.4 其他条件 (2)
6 校准项目和校准方法 (2)
6.1 圆度 (2)
6.2 直线度 (3)
6.3 直径及直径变动量 (3)
7 校准结果表达 (5)
8 复校时间间隔 (5)
附录A 产品标准中相关计量特性 (6)
附录B 三针直径与棱形测头对应关系表 (7)
附录C 直径测量结果的不确定度要求 (8)
附录D 三针直径检测结果的不确定度评定 (9)
标准内容

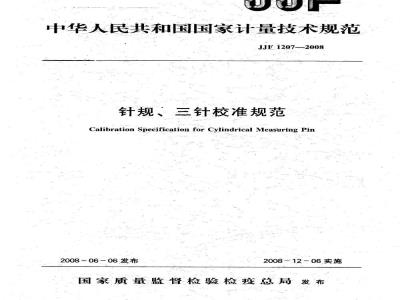

中华人民共和国国家计量技术规范JJF1207-—2008
针规、三针校准规范
Calibration Specification for Cylindrical Measuring Pin2008-06-06发布
2008-12-06实施
国家质量监督检验检疫总局发布JJF1207—2008
针规、三针校准规范
Calibration Specification forCylindricalMeasuringPin
JJF1207-—-2008
代替JJG41-1990
本规范经国家质量监督检验检疫总局于2008年6月6日批准,并自2008年12月6日起施行。
归口单位:全国几何量长度计量技术委员会起草单位:中国计量科学研究院深圳市计量质量检测研究院
本规范由全国几何量长度计量技术委员会负责解释本规范起草人:
JJF1207--2008
黄杨(中国计量科学研究院)
干冀平(深圳市计量质量检测研究院2
范围·
引用文献·
计量特性·.
校准条件…
5.1环境条件
等温时间·
5.3标准器及其他没备
5.4其他条件
校准项目和校准方法·
6.2直线度
6.3直径及直径变动量..
校准结果表达·
复校时间间隔
附录A产品标准中相关计量特性
附录B
附录C
附录D
JJF1207—2008
三针直径与棱形测头对应关系表直径测量结果的不确定度要求
三针直径检测结果的不确定度评定录
(2)
(2)
(3)
(5)
(6)
JJF1207-2008
针规、三针校准规范
本规范适用于钢、硬质合金、陶瓷等材料制造的各类针规、三针的校准。引用文献免费标准下载网bzxz
下列文献所包含的条文,通过准本规范单的引用而构成本规范的条文。本规范出版时,所示版本均为有效
使用本规范的各方应探讨
使用下列文献最新版本的可能性JB/T3326-
JB/T10631
JJF1001
JJF1059
针规、
具,一般用
相同的三针
4计量特性
通用计量术语及定义
测量不确定度评定与表示
针是带有标称直径的
针规多为按一定尺寸间隔排列的套装量圆柱体量具。
工件孔径检验;标准针规多用于仪器校准。三针通常成组使用,三根直径HSnOH
用于测量螺纹
针规、
式样见图1。
BLISHIN
A各类午规BO钛示
三针:
带柄型针规
根据针规、三针的用途,应对其下列计量特性进行校准。圆度;
素线直线度;
直径及直径变动量。
注:相关产品标准中规定的计量特性见附录A。5校准条件
5.1环境条件
温度控制范围:(20土1)℃;
5.2等温时间
JJF1207—2008
在校准环境条件下,等温时间不少于1小时。5.3标准器及其他设备
推荐使用表1所列仪器,允许使用其他满足不确定度要求的标准器进行校准。表1标准器及其他设备
校准项目
直线度
直径及直径变动量
5.4其他条件
标准器及其他设备
光学计,空心测帽及专用测头,圆度仪4等量块,1级平晶,0级刀口尺,研磨面平尺,电动轮廓仪测长机,测长仪,激光测径仪,2等、3等量块及比较仪校准前应确认无影响校准正确实施和校准结果的外观缺陷。6校准项目和校准方法
6.1圆度
6.1.1三针的圆度
6.1.1.1可在卧式光学计上进行校准。首先在尾管上装一特制的空心测帽(如图2所示),再在测帽孔中插人V形角为60°的棱形测头(可用螺纹千分尺的测头或专门制造,参见附录B)。然后在光学计的测杆上安装窄平面测头,并使其长边与棱形测头的凹槽相垂直。两测头装调后,将三针放人两测头之间,使三针工作面的中截面与测头接触。调整仪器的尾管,使光学计的示值位于零位或其附近某一刻度上。将三针绕轴线转动360°,同时观察光学计示值变化,其最大示值与最小示值之差的1/3即为三针的圆度。图2空心测帽
6.1.1.2在立式光学计上校准时,需配备一具有固定小轴的专用工作台(如图3所示),该工作台放置在立式光学计的工作台上,专用工作台的固定小轴供安装空心测帽用。
JJF1207-2008
图3专用工作台
6.1.1.3在立式光学计上校准三针圆度的方法与卧式光学计相同。6.1.1.4直径大于1mm的三针可用圆度仪校准圆度。6.1.2针规的圆度
6.1.2.1在工作面的两端及中间3个截面校准圆度,方法与三针相同。6.1.2.2带柄针规测量截面的位置根据其工作长度决定。工作长度小于等于10mm时,靠近端部选择一个测量截面:工作长度大于10mm至20mm时,在端部和根部选择2个测量截面;工作长度大于20mm时,在端部、中间和根部选择3个测量截面。6.1.2.3取各位置评定结果中的最大值作为被测针规的圆度。6.1.2.4直径大于1mm的针规可用圆度仪校准圆度。6.1.3标准针规的圆度
在工作面的两端及中间3个截面用圆度仪校准,取各位置评定结果中的最大值作为被测标准针规的圆度。
6.1.4基准圆中心
用圆度仪校准针规、三针的圆度时,误差评定的基准圆中心采用最小二乘方圆圆心或最小区域圆圆心。
6.2直线度
6.2.1用光隙法校准直线度
6.2.1.1用20mm左右的4等量块工作面做标准,校准三针素线直线度。校准时,将三针工作面的中间部分放在量块工作面的横向位置上,将被测三针绕轴线转动360°,观察光隙,通过与标准光隙的比较,确定三针的素线直线度。6.2.1.2用研磨面平尺或量块做标准,校准针规或标准针规全长的素线直线度。将被测针规或标准针规绕轴线转动360°,观察光隙,通过与标准光隙的比较,确定针规或标准针规的素线直线度。标准光隙由4等量块、1级平晶和0级刀口尺组成。6.2.2用电动轮廓仪校准直线度
可用电动轮廓仪配斧形测针校准针规、三针的直线度,校准时至少选取三条素线进行测量,取最大值作为被校针规、三针的直线度。6.3直径及直径变动量
6.3.1采用直接测量或比较测量的方法校准直径及直径变动量,选用测量方法时,应考虑测量结果的不确定度。
注:推荐的不确定度要求见附录C。6.3.2三针的直径及直径变动量
6.3.2.1用测长机直接校准
JJF1207-2008
当采用测长机直接校准三针的直径时,在测长机的头座和尾座测量杆上水平安装窄平面测头,调整测头的平行度及零位,移动测长机,将被测三针放在两测头之间,测量其中截面直径,从测长机上读取数值。将被测三针绕轴线旋转90°,在中截面上测量第2个值,两次读数的平均值即为三针的直径如有可能,应对测长机的示值误差进行修正6.3.2.2用激光测径仪校准
当采用激光测径仪直接校准三针的言伤限T逆测三针放在仪器的√形架上,使中截面对准激光线,按下测量键外易生读最二依将被测三针绕轴线旋转
两次读数的平均值即为三针的直径。90°,在中截面上测量第2个值,007
仪校准
6.3.2.3用量块和比较
仪校准三针的工
当采用量块和比较
1先在比
仪上水平安装窄平面测头,调
比较仪测头名
整测头的平行度,再选取适当尺寸的量块,将量块放置在!
测头长边方向一致
调整零位,然后将被测三针放在两测头之间,信
从比较仪上读取差
将被测三针绕轴线旋转90
数的平均值与量块的代数和即为三针的直径当三针直径小
(量块长边与
测量其中截面直径,
截面上测量第2个值,两次读
1mm时,可与适当的量块组合,再用与组合尺寸接近的量块进行参照下式:
比较。组合原则
经+组合量块)
对零量块一(三针直径
如用1.2mm量块对零,将0.201
三针与1mm
比较仪测量范
量块组合,在比较仪上读取差
值。又如,用1.3量块对零,将0.796mm三针与0.5mm量块组合读取差值。
6.3.2.4采用同样方法
测量靠近针中截面上下
在比较仪上
mm的两截面上相互垂直的2个
直径值,连同中截面的2个值,取最大值与最小值的差值作为直径变动量6.3.3针规的直径及直径变动量
中间截面相互垂直的
径校准的相同方法,分别测量针规两端及6.3.3.1采用与三针直
2个直径,取最大值作为针规的直径6.3.3.2带柄针规测量截面的位售粮据其作卡度快定。工作长度小于等于10mm
时,靠近端部选择一个测量截面;工作长度关于10mm至20mm时,在端部和根部选择2个测量截面;工作长度大于20mm时,在端部、中间和根部选择3个测量截面。采用与三针直径校准的相同方法,在针规各被测截面测量相互垂直的2个直径,取最大值作为针规的直径。
6.3.3.3取上述测量结果最大值与最小值的差值作为针规的直径变动量6.3.4标准针规的直径
采用与2等量块比较的方法,分别测量针规两端及中间截面相互垂直的2个直径取各截面2个结果的平均值作为标准针规截面的直径。4
校准结果表达
JJF1207—2008
经校准的针规、三针发给校准证书,证书应至少包括下列信息:a)标题:校准证书;
b)实验室的名称和地址;
c)校准证书的惟一性标识(如系列号)和每一页上的标识,以确保能够识别该页是属于校准证书的一部分,以及表明校准证书结束的清晰标识;NIS
d)客户的名称和地址;
f被校器具的描述状您和明确的标识;g)校准日期;
标准计规应给出测量截面及位置示意图h)校准结果
核按人和批准人的签字,
i)校准人、
ji)环境条件
1)量可溯源的证据。
复校时间间隔
复校时间
可间隔由使用者自主决定,建议不超运年
METROL
UBLISHING HOUSE
附录A
A.1针规的计量特性
JJF1207—2008
产品标准中相关计量特性
针规的计量特性引自JB/T10631--2006《针规》5.6条。参见表A.1。表A.1针规的计量特性
标称值d
>6~10
>10~25
任意直径的极限偏差
注:表内的数值应为20℃时的对应值。A.2三针的计量特性
直径变动量及圆度
素线直线度
0、1、2级
三针的计量特性引自JB/T3326—1999《量针》4.3条,参见表A.2。表A.2三针的计量特性
精度等级
公称直径D/mm
0.118~6.212
尺寸偏差/μm
圆度公差A/μm
锥度公差
在直径D的
偏差范围内
母线的直线度公差B
在8mm长度上
不大于1μm
母线直线度公差不计。
注:距测量面边缘1mm的范圈内,圆度公差、锥度公差、注:本附录的内容仅供参考。
附录B
三针标称直径
JJF1207—2008
三针直径与棱形测头对应关系表表B.1三针直径与棱形测头对应关系测头尺寸
(在尾柄上标出)
专门制造的
M1.75~2.5
M1.75~2.5或T2
M1.75~2.5
M3~4.5或T
三针标称直径
测头尺寸
(在尾柄上标出)
M3~4.5或Ts
M5~6或Ts
专门制造的
专门制造的或T:
专门制造的
附录C
JJF1207-2008
直径测量结果的不确定度要求
C.1测量结果不确定度要求
推荐的针规、三针直径测量结果的不确定度要求见表C.1。表C.1直径测量结果的不确定度要求种
标称值/mm
标准针规
注:包含因子店
确定度/μm
URLISING HOUSE
METROLOGY
