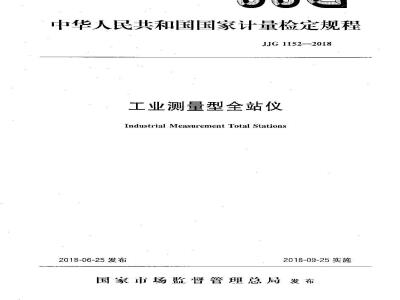

中华人民共和国国家计量检定规程JJG1152--2018
工业测量型全站仪
Industrial Measurement Total Stations2018-06-25发布
2018-09-25实施
国家市场监督管理总局发布
JJG 1152—2018
工业测量型全站仪检定规程
Verification Regulalion of
Industrial Measurement Total StationsJJG 1152—2018
归.口单位：全国儿何量长度计量技术委员会测绘仪器分技术委员会
主要起草单位：中国人民解放军信息工程大学地理空问信息学院全军测绘仪器检修中心
国家光电测距仪检测中心
参加起草单位：小国人民解放军信息工程大学地理空间信息学院现代测量与工程测量教研室
本规程委托全国几何量长度计量技术委员会测绘仪器分技术委员会负责解释
本规程主要起草人：
JJG 1152—2018
包欢（中国人民解放军信息工程大学地现空间信息学院全测绘仪器检修中心）
霍清斌（国家光电测距仪检测中心）付子徽（中国人民解放军信息工程大学地理空间信息学院全军测绘仪器检修中心）
参加起草人：
薛英（中国人民解放军信息工程大学地理空间信息学院全军测绘仪器检修中心）
范百兴（中国人民解放军信息工程大学地理空间信息学院现代测量与工程测量教研室）
张冠宇（中国人民解放军信息工程人学地理空间信息学院现代测量与工程测量教研室）
引用文件
术语·…
计量性能要求
通用技术要求
计量器具控制·
检定条件
检延项目
检定方法
检定结果的处理·
7.5检定周期
附录A检定记录及计算范例
附录B
JJG 1152-2018
检定证书/检定结果通知书内页信息录
（1）
（3）
KAONKAca
JJG 1152—2018
JJF10022010国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JIF1059.1—2012《测最不确定度评定与表示》同构成本规程制定的基础性系列规范。
本规程编制中参考了国际上工业测量型全站仪计量领域的些理论性研究成果，并以实际工业测量型全站仪计量二作中的一些实验数据为基础制定了本规程。本规程为首次发布。
YKAoNrKAca
1范围
JJG 1152---2018
工业测量型全站仪检定规程
本规程适用了工业测最型全站仪的首次检定、后续检定和使用作检杏。工业测量型电了经纬仪的检定可参照执行。2引用文件
本规程引用下列文件：
JJG9492011经纬仪检定装置
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3术语
以下术语和定义适用于本规程。3.1 业测量industrial mcasuiement在工业生产和科研各环节，为产品的设计、制造、安装、放样、检測、质鼻控制和动态监测中提供日标的形状、尺寸及运动状态等相关的测量。3.2 球面反射靶标spherically mounted reflector，SMR安装在球形外壳中的反射靶标。3.3自动标识别，automatic targetrecognitian，ATR自动确定H标反射棱镜中心的功能。3. 4 天顶距 zenith distance
从测站点铅垂线向上方向到观测日标的方向线的夹角，3.5常数additiveconstant
工业测最型全站仪测得的距离与实际距离之间的常数差值。4概述
工业测最型全站仪是：种专用于工业测量的高准确度大尺寸二维坐标测量与定位系统，共标称测角标准偏差一般不人］0.5\，标称测距标准偏差：般不大于（1 tritm1×10“D）（D为测量距离），测距最大测程：-般不大于600Ⅲ。它主要由光电测距单元、测角单元、微处理器单元及电了记录单元组成，通过测量仪器心到反射日标之间的距离、角度，以确霆目标的三维坐标。其反射H标多为球面反射靶标。工业测最型电子经纬仪不包含测距单元，仅用于角度测量，其标称测角标推偏差一般不人丁0.5”。工业测量型全站仪及工业测量型电子经纬仪广泛应用于航空航天、业制造、安装、检测、高能物理、逆向工程等众多领域。KAONKAca
5 计量性能要求
计最性能要求见表1。
基座稳定性
视推轴误差
补偿器补偿范围
补偿器补偿误差
望远镜调焦运行误差
-測同水方向标准偏差
一测同坚直角标准偏差
内规标位置偏差
测距熏复性
测距示值误差
点对点长度误差
JJG 1152—2018
表1计量性能要求
.T.业测量型全站仪
注：“内战标位置偏差”项仅用于工业测量型良子经纬仪。通用技术要求
工业测量型电子经纬仪
6.1仪器表面应有清晰的制造厂名或商标、型号、出厂编号、激光等级等标志。6.2仪器表面应无机械揽伤、脱漆和锈蚀等现象，盖板应正确安装，密封良好。6.3望远镜视场与十字丝成像应清晰，调焦旋钮转动应平稳丑无晃动现象；光学部件表面不应有水迹、油迹、灰尘、擦伤、霉点、麻点，镀膜面不励脱膜、腐蚀；胶会处不应有脱胶现象。
6.4各运动机构运转灵活平滑，不应有松动、跳动、抖动、卡滞、啸叫声等现象；垂直微动旋转时，非补偿器原因不应影响水平方向读数；横轴不应有窜动现象；锁紧机构应稳固周可靠。
6.5通电自检，各功能应正带，显示屏显示内容应清晰、完整。6.6数据输出接口及外接电源接口应完好，数据存贮或传输功能正常。6.7后续检定或使用中检杏的仪器，允许有不影响其计量性能的损伤或缺陷。7
计量器具控制
计量器其控制包括首次检定、后续检处和使用中检查。7.1检定条件
7.1.上主要计量器具和配套设备2
KAONKAca
JJG 1152---2018
主要计量器具和配套设备及技术要求见表2。表2主要计量器具和配套设备及技术要求序号
主要计量器具
经纬仪检定裴置
准线光誉
室内基线场
室外基线场
3D基线
温度计
气压计
环境条件
技术要求
满足JJG949·2011中第4章的规定光管内率少有包括2加和无穷远在内的连成一条直线的5个自标总长度不小于24m；点位个数不少于4；齐基线长度MPE：上0.1nt长度范用：50m～2001m；点位个数不少于4：各基线长度不小于50m，MPE：±0.2mm
案内空间不小于10m×10m×2.5m；空间基线不少于10条；各基线长度MPE：±0.1mm
：最小分度值不大于0.2 ℃
最小分度值不大于0.5 hPa
实验室外的检定工作应选择气象条件稳定、大气能见度良好的环境。时间宜7. 1.2. 1
在阴天或近地层气溢柳度逆转点前后。仪器不应受强磁场、电场，障碍物、反光物、人员穿行等十扰。
实验案内的检定工作在常温下进行。7.1.2. 2
7.2检定项目
检定项目见表 3。
表 3 检定项目一览表
外观及功能
基座稳定性
视准轴误差
检定项目
补偿器补偿范围及误差
塑远镜调焦运行误差Www.bzxZ.net
-测间水平方向标准偏差
“测向竖角标准偏差
内靓标位置偏差
测距重复性
测距示值误差
首次检定
检定类别
后续检定
使用中检查
KAONKAca
检定项目
点对点长度误差
JJG 1152--2018
表3(续）
首次检定
检定类别
后续检定
使用中检查
注：表中“十”表示应检项目，“一”表示可不检项，其中9～[1项不适年于工业测量型子经绰仪。
7.3检定方法
7. 3. 1外观及功能
视观察和通电开机检查。
7.3.2检前设置与校准
7.3.2.1、检定前，仪器设置为猜密测量方式，选取正砌的反射且标，测负分辨力与测距分辨力分别设为最高，并开启轴系补偿功能。7.3.2.2调整水准气泡及电子气泡，校准补偿器零位、视准轴误差，横轴误差、竖盘指标差、门动且标识别视准差及仪器说明书指定的其他特殊项目，存储并记录校准后的内置值。
7.3.3基座稳定性
在经纬仪检装置的工作台（下简称工作台）上整平被检仪器，照准平点平行光管日标。顺转照准部周（转动照准部时速度不宜太快，下商），照准日标并记录水平方向角读数，再顺转一周，照准同一日标并记录水平方向角读数。取二次读数差值的绝对值为顺转一周的测量结果；然后逆转-一，照准日标并记录水乎方向角读数，再逆转一周，照推同-一目标并记录水平方向角读数，最一次读数差值的绝对值为道转一周的测量结果。此为一测回，连续测定二个测国，取顺转和逆转四次测量结果的最大值作为检结果。
检楚记录及计算范例见附录A表A.1。7.3.4视准轴误差
在作台确整平被检仪器，盘左位置照准平行光管的！字丝中心；望远镜纵转180°，用其十字丝中心照准对径安装的平行光管分划板横丝，读取水半方向观测值1.。转动水平微动螺旋，再使1-字丝中心照平行光管的」字丝中心，读取水平方尚观测值LH2
旋转照准部180°，以盘有位置重复上述检定过程并读取水平方向观测值R11R2
视准轴误差按公式（1）计算：
(Rm—Rm)—(Lm-Lm)l
1述检定为一测回，共进行二测回，取二测间结果的平均值为检定结果。检楚记录及计算范例见附录A表A.2。(1)
·7.3.5补偿器补偿范国及设差
JJG 1152—2018
检定时仪器基座脚螺旋安臂俊置见图1。图1仪器安置位置示意图
7.3.5.1补偿器补偿范围
在工作台上精确整平被检仪器，仪器霍于盘左位置，使望远镜大致处于水平位置后固定，读取竖轴铅垂时的人顶距读数Lvo：顺时针转动脚螺旋A，使仪器竖轴向后倾斜，至天顶距读数停止变化为止，记下最后-个读数Lvi。
逆时针转动脚螺旋A，使仪器竖轴向前倾斜，至天顶距读数停止变化为止，记下最后-个读数LV2。
取|LviLyo」Ly一LVo|中的较小者作为补偿器补偿范用的检定结果。7.3.5.2补偿器纵向补偿误差
在工作台上精确整平被检仪器，盘左位置用望远镜横丝照准水平方向平行光管分划板横丝，读取竖轨铅垂时的天顶距读数Lvo。顺时针转动脚螺旋A，观察电子气泡或水准气泡读数，使仪器竖轴向后倾斜至接近标称补偿范周处，用垂直微动螺旋使望远镜横丝照准水平方向平行光管横丝，读敢天顶距读数Lv1
逆时针转动脚螺旋A，观察电了气泡或水准气池读数，使仪器竖轴向前倾斜至接近标称补偿范围处，用垂直微动螺旋使望远镜横丝照谁水平方向平行光管横丝，读取大距读数L。
顺时针转动脚螺旋A，观察电了气泡或水准气泡读数，使仪器竖轴重新回复铅重位置，用垂直微动螺旋使望远镜横丝照准水平方向平行光管横丝，读取天顶距读数L。令A,=|LLv,A,- Lv?-Lv ,A,v-vo ,取Ai4zA小最大者作为补偿幕纵向补偿误差的检定结果。7.3.5.3补偿器横向补偿误差
a）在工作台上精确整平被检仪器，仪置于盘左位置。b）用望远镜竖丝照准水平方向平行光管竖丝，读取水乎方向观测值L1\0。向下旋转望远镜，用望远镜竖丝照准位于水平方拘下方约30°的行光管（也可使用位于水平方向上方约30°的平行光管）紧丝，读取水平向观测值L，得到仪器竖轴铅垂时两JJG 1152—2018
光管之间的水平角 α：」LH」
c）同时向外转动脚螺旋B、C，观察电子气泡成水准气泡读数，使仪器竖轴向左倾斜至接近标称补偿范围处。重复b）的操作，得到左倾时两光管之间的水平角1。d）时向内转动脚螺旋B、C，观察电子气泡或水推气泡读数，使仪器竖轴间右倾斜至接近标称补偿范困处。重复b）的操作，得到右倾时两光管之间的水平角α？。心）同时向外转动脚螺旋B、C，观察电子气泡或水准气泡读数，使仪器竖轴重新回复铅垂位暨。单复b）的操作，得到竖轴再次铅垂时两光管之间的水平角α3。令4|α‘α|，.=|2—|，3|3—α[，取 A2 A:中最大者作为补偿器横向补偿误差的检定结果。检建记录及计算范例见附录A表A,3。7.3.6望远镜调焦运行误差
将被检仪器安置在升降台上，使其与前方设置的准线光管大致等高。首先调整望远镜焦距，照谁谁线光管内无穷远处日标，然后再调整望远镜焦距使准线光管内2m处日标清晰。调整准线光管螺丝或升降被检仪器，使望远镜1-字丝中心与准线光管十字丝中心重合。再次调整望远镜焦距至无穷远处，观察目标有无明显偏离。如有，重复上述过程，直至准线光管的基推线与望远镜视轨重合。仪器置于盘左位置。转动调焦筒和微动螺旋，从2m处开始，对2·m处和无穷远之问的标逐个照推，读取每个目标水方向和天顶距各2次，分别取平均值为LL，望远镜纵转180°，旋转照准部，于盘右位置重复上述操作，依次取乎均值为Ru、Rvi。其中下标i为2 m 处至无穷远日标编号。按公式（2）分别计算各月标的视准轴误差G和指标差I：L(LH —R)±180°
-(Lv+Rv-- 360°)
则各日标与无穷远处目标的视准轴误差、指标差变化的绝对值分别为：Ac:-l c -c
A,=l I-I
各耳标与无穷远处日标的视准轴误差变化的绝对值，（\）；△I，·各日标与无穷远处目标的指标差变化的绝对值，（\）；G 无穷远处目标的视准误差，（\）：各日标的视雅轨误差，（\）；1。。尤穷远处目标的指标差，（\）：I一一各日标的指标差，（\）;—2n处至无穷远处月标的编号（i—1，2，3，4，5）(3)
此为测回，共观测二测回。取二测回各月标△c、△I的平均值中的较大者作为检定结果。
JJG 1152—2018
检定记录及计算范例见附录A表A.47.3.7-—测回水平方向标准偏差工作台应安装有分配度盘的装。工作台水平方向的圆周上，设置至少四根平行光管。
使用全圆方向法进行检定。仪器望远镜调焦到合适位置，使其能清晰地看到各个：行光管无穷远处分划板十字丝影像。在工作台上精确整平被检仪器，盘左位经照准平行光管1字丝，照摊部顺时针旋转周后，分别二次照准H标1，读取水平方向值，取其平均值为L1。依次照准目标2，3，4，每个目标分别二次读取水平方向值，取平均值为，其中下标1为测回序号，为日标序号。最后再分别二二次照准起始日标1后读数，取其平均值（该值仪用于检核，不参与一测回水半方向标准偏差的计算），并与1求差，得到半测回归零差。望远镜纵转180°，逆时针旋转照准部一周后，盘右位置依次照准目标1，4，3，2，1分别二次读取水平方询值，取平均值为R；。上述操作为-个测回，共观测八个测回。每个测回开始时，顺时针转动安装在仪器下方的度盘分配装置（如多齿分度台）火约22.5°，以重新分配度概，然后重复第一测.回的观测。
君某个半测回归零差的绝对值大于2.0\，则重测这一整个測回；若某个测回各目标的二倍视准轴误差的互差大于4.0”，则重测超限方向，并同时联测归零方向。按公式（4）计算各测回各目标的水平方向值r：T
(L+R±180°)
注：公式（4），当L，180\时，取“1”号：当L，180时，取“二”号(4)
观测值应相对目标1零，按公式（5）将各目标的水平方向值r，化归为同一起始方向：
则各目标归零后的方向值与其八个测回平均值之差为：v --rt
一测回水平方向标准偏差以日按公式（7）计算：22%-12(2%）
以上四个公式中：
测国序号（i一1，2，，8）；
7(n- 1)
j-——日标序号（本例中j-2，3，4）；n-其标数（本例n-)。
检定记录及计算范例见附录A表A.5、表A.6.(5)
