JC/T 1050-2007 地面石材防滑性能等级划分及试验方法 JC/T1050-2007 标准下载解压密码：www.bzxz.net

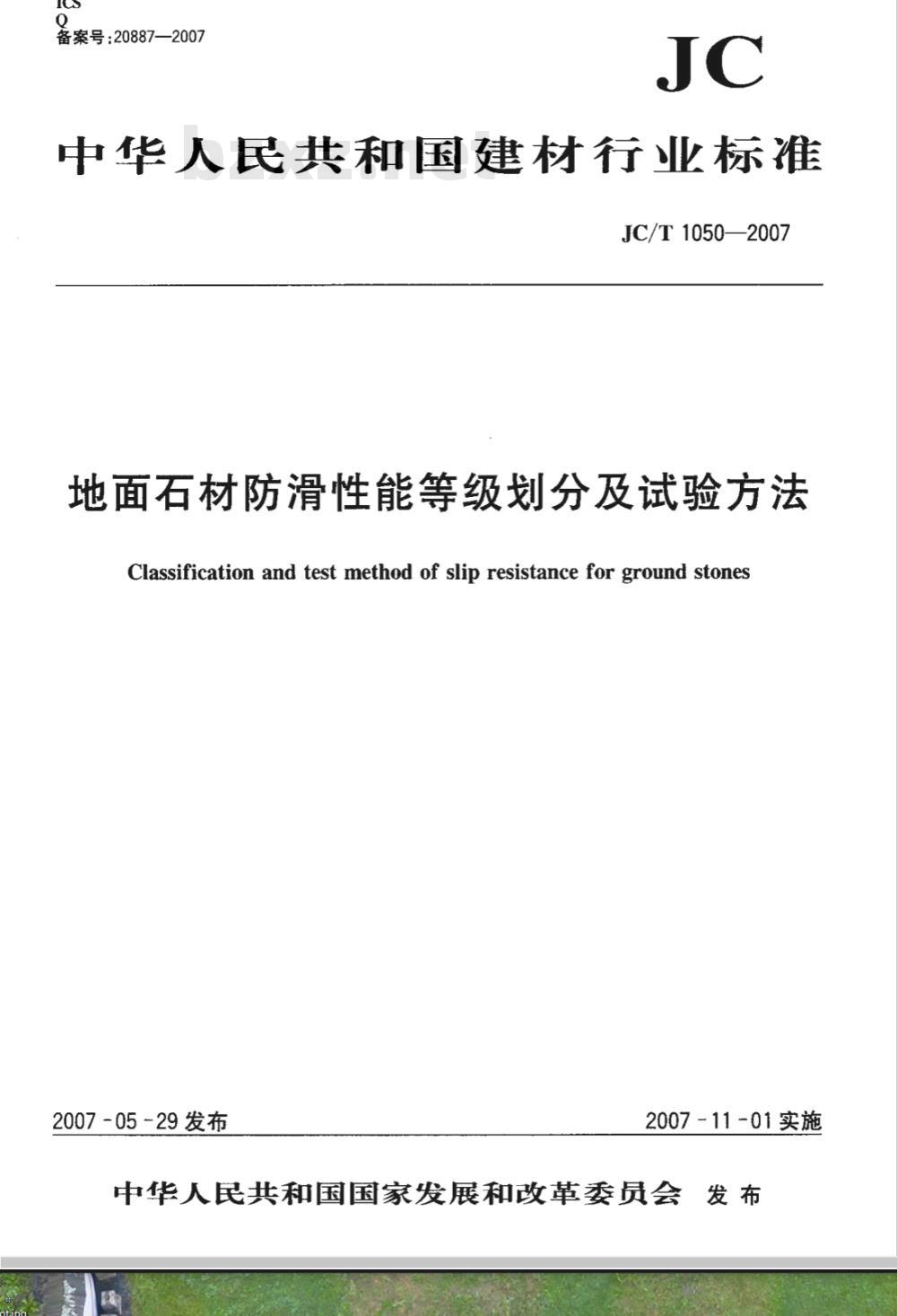

备案号：20887—2007
中华人民共和国建材行业标准
JC/T 1050—2007
地面石材防滑性能等级划分及试验方法Classification and test method of slip resistance for ground stones2007-05-29发布
2007 -11-01实施

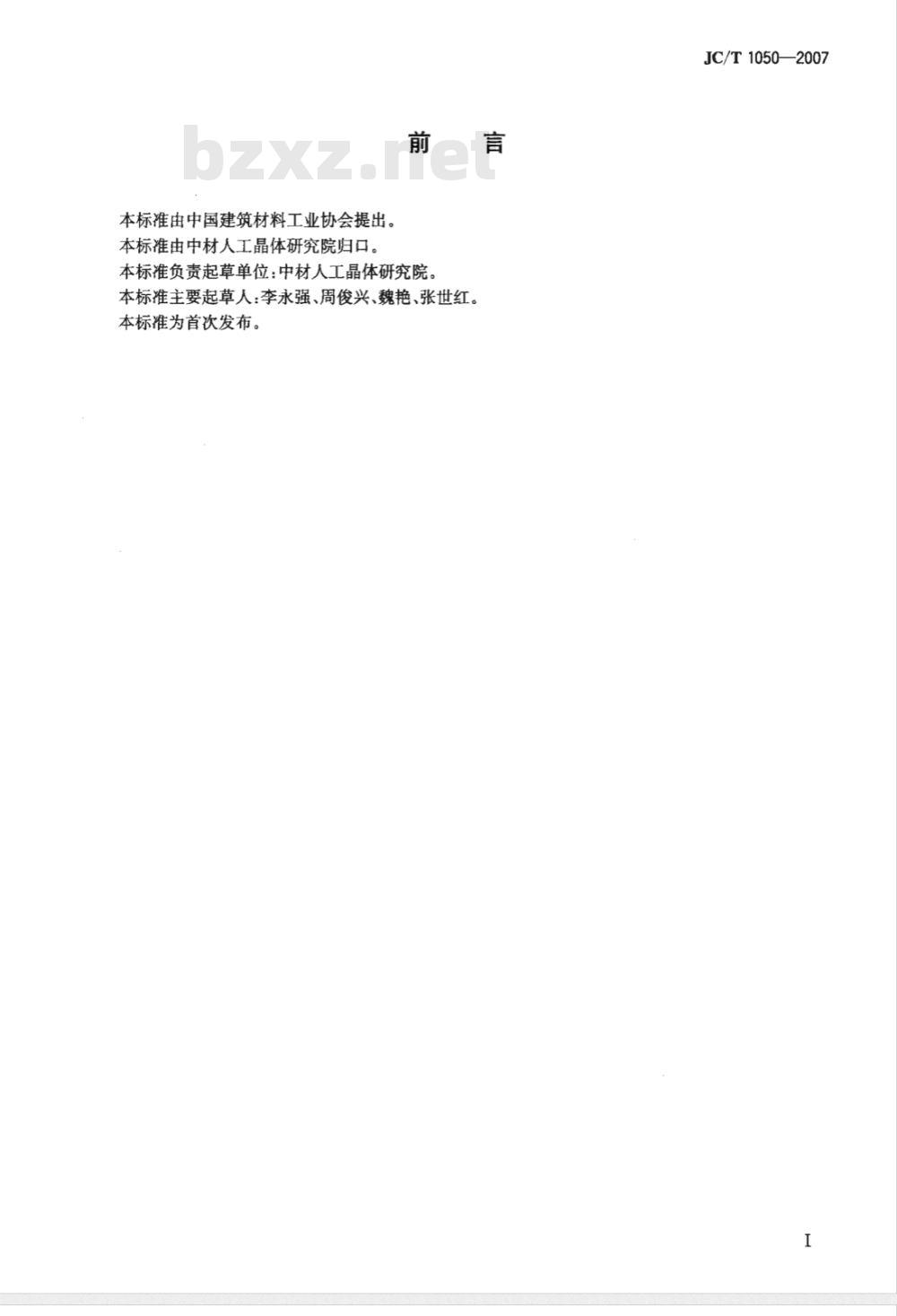

中华人民共和国国家发展和改革委员会　发 布　本标准由中国建筑材料工业协会提出本标准由中材人工晶体研究院归口。前言
本标准负责起草单位：中材人工晶体研究院。本标准主要起草人：李永强、周俊兴、魏艳、张世红。本标准为首次发布。
JC/T1050—2007

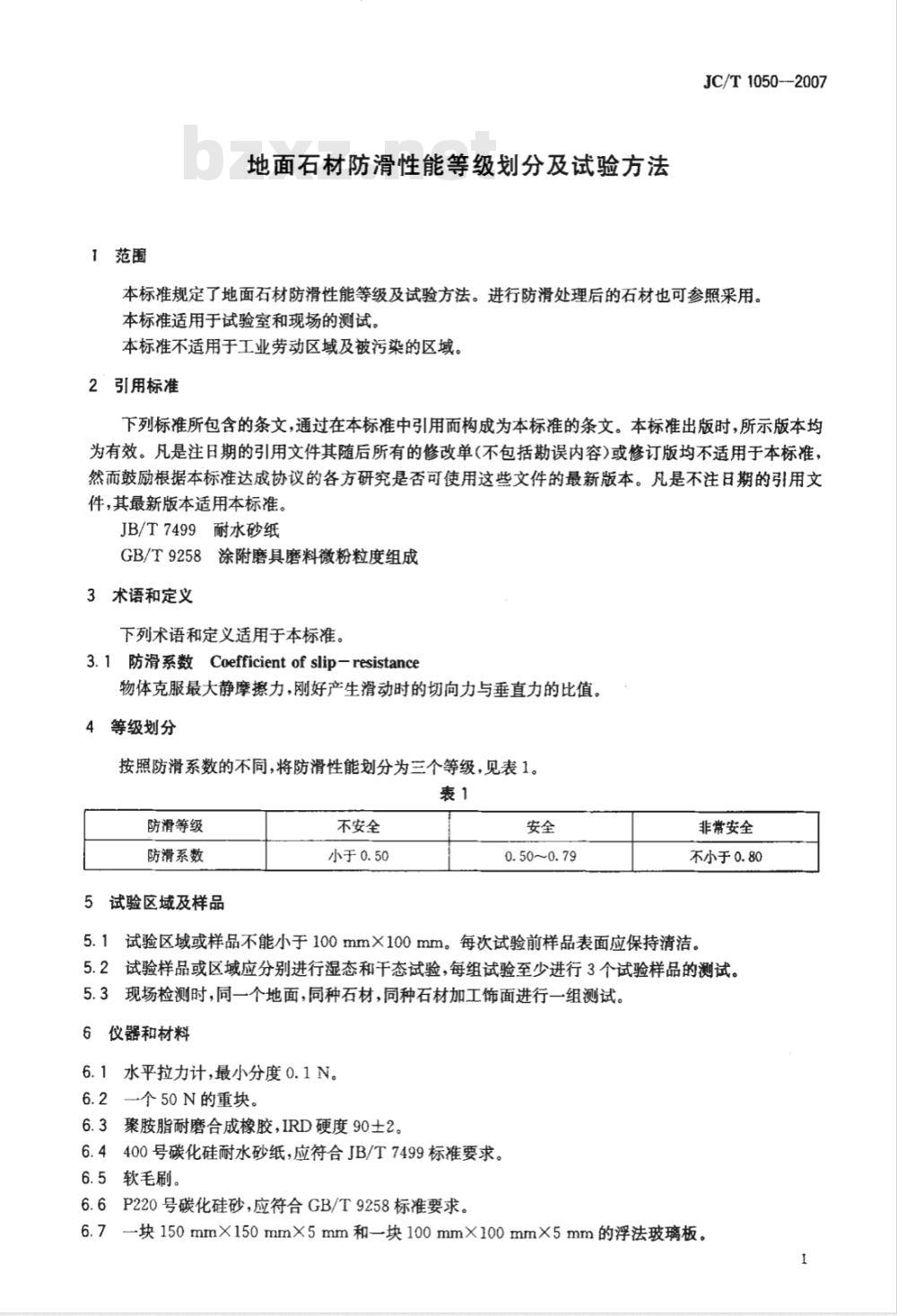

1范围
地面石材防滑性能等级划分及试验方法JC/T1050--2007
本标准规定了地面石材防滑性能等级及试验方法。进行防滑处理后的石材也可参照采用。本标准适用于试验室和现场的测试。本标准不适用于工业劳动区域及被污染的区域。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。凡是注日期的引用文件其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用本标准。
JB/T7499耐水砂纸
GB/T9258涂附磨具磨料微粉粒度组成3术语和定义
下列术语和定义适用于本标准。3.1防滑系数Coefficient of slip-resistance物体克服最大静摩擦力，刚好产生滑动时的切向力与垂直力的比值。4等级划分
按照防滑系数的不同,将防滑性能划分为三个等级，见表1。表1
防滑等级
防滑系数
5试验区域及样品
不安全
小于0.50
0.50~0.79
非常安全
不小于0.80
5.1试验区域或样品不能小于100mm×100mm。每次试验前样品表面应保持清洁。5.2试验样品或区域应分别进行湿态和干态试验，每组试验至少进行3个试验样品的测试。5.3现场检测时，同一个地面，同种石材，同种石材加工饰面进行一组测试。6仪器和材料
6.1水平拉力计，最小分度0.1N。6.2一个50N的重块。
6.3聚胺脂耐磨合成橡胶，IRD硬度90士2。6.4400号碳化硅耐水砂纸，应符合JB/T7499标准要求。6.5软毛刷。
6.6P220号碳化硅砂，应符合GB/T9258标准要求。6.7一块150mm×150mm×5mm和一块100mm×100mmX5mm的浮法玻璃板。I
JC/T1050--2007

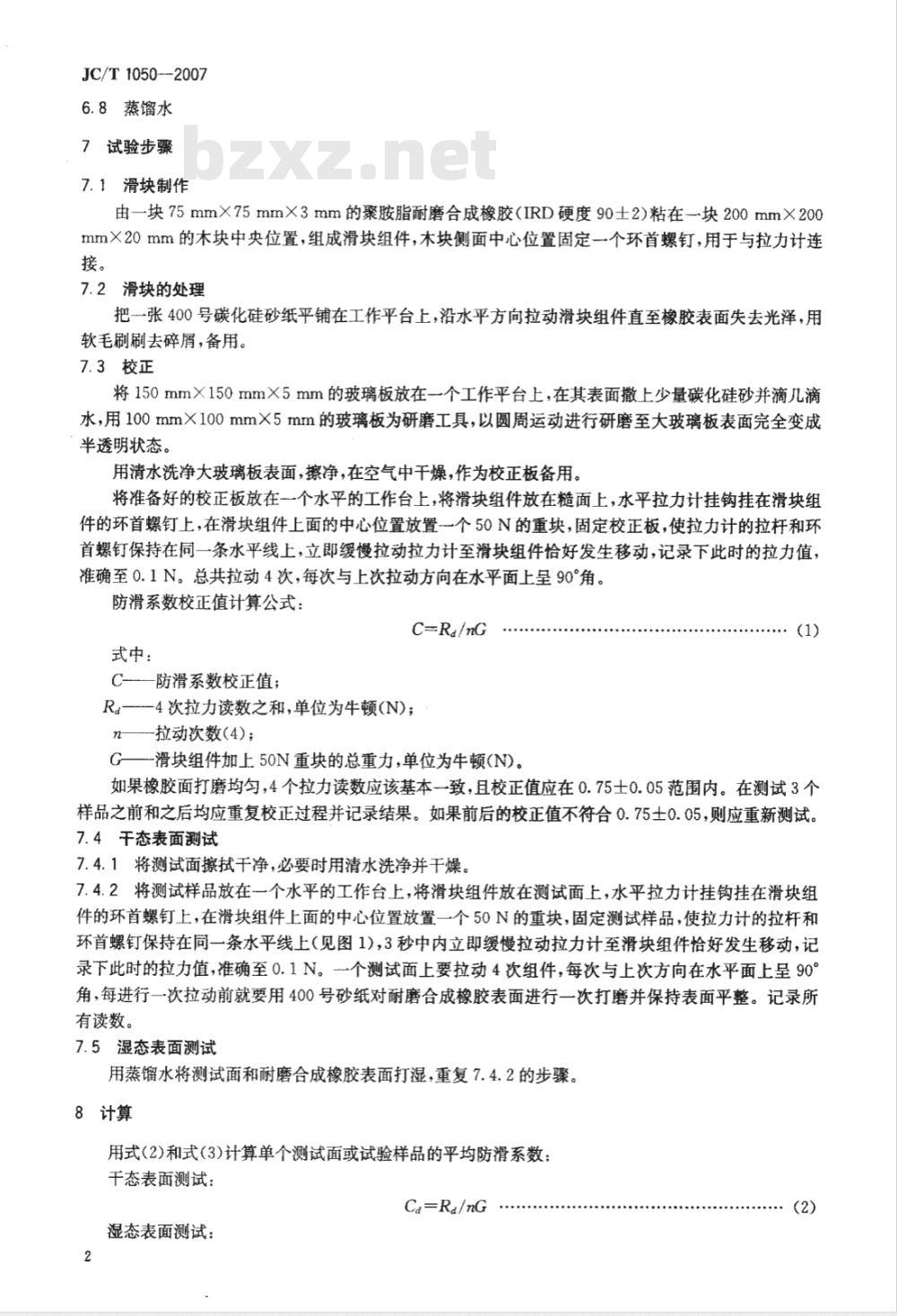

6.8蒸馏水
7试验步骤
7.1滑块制作
由一块75mm×75mm×3mm的聚胺脂耐磨合成橡胶（IRD硬度90士2）粘在一块200mm×200mm×20mm的木块中央位置，组成滑块组件，木块侧面中心位置固定一个环首螺钉，用于与拉力计连接。
7.2滑块的处理
把一张400号碳化硅砂纸平铺在工作平台上，沿水平方向拉动滑块组件直至橡胶表面失去光泽，用软毛刷刷去碎屑，备用。
7.3校正
将150mm×150mmX5mm的玻璃板放在个工作平台上，在其表面撒上少量碳化硅砂并滴几滴水，用100mm×100mm×5mm的玻璃板为研磨工具，以圆周运动进行研磨至大玻璃板表面完全变成半透明状态。
用清水洗净大玻璃板表面，擦净，在空气中干燥，作为校正板备用。将准备好的校正板放在一个水平的工作台上，将滑块组件放在糙面上，水平拉力计挂钩挂在滑块组件的环首螺钉上，在滑块组件上面的中心位置放置一个50N的重块，固定校正板，使拉力计的拉杆和环首螺钉保持在同一条水平线上，立即缓慢拉动拉力计至滑块组件恰好发生移动，记录下此时的拉力值准确至0.1N。总共拉动4次，每次与上次拉动方向在水平面上呈90°角。防滑系数校正值计算公式：
CRa/nG
式中：
C-防滑系数校正值；
Ra—4次拉力读数之和，单位为牛顿(N);n—拉动次数(4)；
G-滑块组件加上50N重块的总重力，单位为牛顿(N)。..(1)此内容来自标准下载网
如果橡胶面打磨均匀，4个拉力读数应该基本致，且校正值应在0.75士0.05范围内。在测试3个样品之前和之后均应重复校正过程并记录结果。如果前后的校正值不符合0.75土0.05，则应重新测试。7.4干态表面测试
7.4.1将测试面擦拭干净，必要时用清水洗净并干燥。7.4.2将测试样品放在一个水平的工作台上，将滑块组件放在测试面上，水平拉力计挂钩挂在滑块组件的环首螺钉上，在滑块组件上面的中心位置放置一个50N的重块，固定测试样品，使拉力计的拉杆和环首螺钉保持在同一条水平线上（见图1），3秒中内立即缓慢拉动拉力计至滑块组件恰好发生移动，记录下此时的拉力值，准确至0.1N。一个测试面上要拉动4次组件，每次与上次方向在水平面上呈90°角，每进行一次拉动前就要用400号砂纸对耐磨合成橡胶表面进行一次打磨并保持表面平整。记录所有读数。
7.5湿态表面测试
用蒸馏水将测试面和耐磨合成橡胶表面打湿，重复7.4.2的步骤。8计算
用式（2)和式（3)计算单个测试面或试验样品的平均防滑系数：干态表面测试：
Ca=Ra/nG
湿态表面测试：
（2）

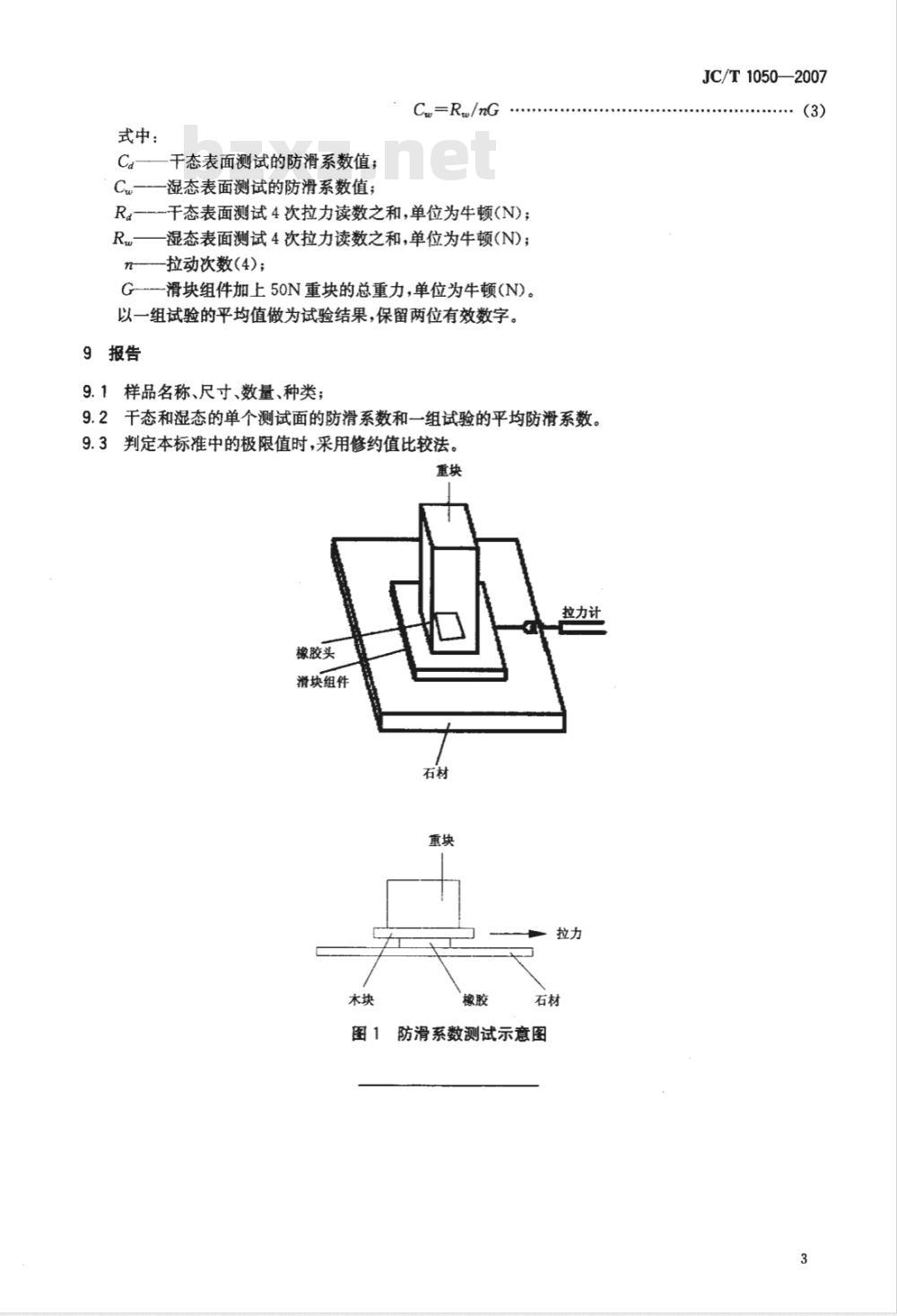

式中：
干态表面测试的防滑系数值；
一湿态表面测试的防滑系数值；Cu=Rw/nG
R。—-干态表面测试4次拉力读数之和，单位为牛顿(N);Rw
湿态表面测试4次拉力读数之和，单位为牛顿(N)；拉动次数(4)；
G滑块组件加上50N重块的总重力，单位为牛顿(N)。以一组试验的平均值做为试验结果，保留两位有效数字。9报告
9.1样品名称、尺寸、数量、种类；9.2干态和湿态的单个测试面的防滑系数和一组试验的平均防滑系数。9.3判定本标准中的极限值时，采用修约值比较法。重块
拉力计
橡胶头
滑块组件
图1防滑系数测试示意图
JC/T1050—2007
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
