本标准规定了外墙外保温用膨胀聚苯乙烯板抹面胶浆(以下简称抹面胶桨)的分类和标记、要求、试验方法、抽样、检验规则、标志、包装、运输、贮存。本标准适用于工业与民用建筑采用粘贴膨胀聚苯乙烯板(以下简称聚苯板)的薄抹灰外墙外保温系统用抹面胶浆。其它类型的外墙外保温系统抹面材料可参照本标准. JC/T 993-2006 外墙外保温用膨胀聚苯乙烯板抹面胶浆 JC/T993-2006 标准下载解压密码：www.bzxz.net

ICS91.100.99;91.120.10
备案号：17487—2006
中华人民共和国建材行业标准bZxz.net
JC/T 993—2006
外墙外保温用膨胀聚苯乙烯板抹面胶浆Expanded polystyrene boards base coat for external thermal insulation2006-01-17发布
2006-07-01实施
中华人民共和国国家发展和改革委员会发布1范围
外墙外保温用膨胀聚苯乙烯板抹面胶浆JC/T993—2006
本标准规定了外墙外保温用膨胀聚苯乙烯板抹面胶浆（以下简称抹面胶浆）的分类和标记、要求、试验方法、抽样、检验规则、标志、包装、运输、贮存。本标准适用于工业与民用建筑采用粘贴膨胀聚苯乙烯板（以下简称聚苯板）的薄抹灰外墙外保温系统用抹面胶浆。
其它类型的外墙外保温系统抹面材料可参照本标准。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（IS0780：1997，MOD）GB/T2828.1计数抽样检验程序第一部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）
GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料GB/T14518胶粘剂的pH值测定
GB/T17671水泥胶砂强度检验方法（ISO法）3分类和标记
3.1分类
抹面胶浆按形态分为：干粉型（缩写为F型）和胶液型（缩写为Y型）。F型：由聚合物胶粉、水泥等胶结材料和添加剂、填料等组成。Y型：由液状或膏状聚合物胶液和水泥或干粉料等组成。3.2标记
抹面胶浆的标记由产品代码、类型、标准号组成。示例：F型抹面胶浆标记为：EPSM-F-标准号4要求
Y型抹面胶浆胶液pH值应为生产商规定值土1.0。4.2固含量
Y型抹面胶浆胶液固含量由生产商规定，其允许偏差应不大于生产商规定值的土10%。4.3烧失量
抹面胶浆烧失量由生产商规定，其允许偏差应不大于生产商规定值的土10%。4.4拉伸粘结强度
抹面胶浆与聚苯板拉伸粘结强度性能指标应符合表1给出的要求。1
JC/T 993--2006
拉伸粘结强度，Mpa，
4.5可操作时间
表1抹面胶浆拉伸粘结强度性能指标原强度
耐冻融
抹面胶浆可操作时间应不小于1.5h。4.6压折比
抹面胶浆抗压强度与抗折强度比值应不大于3.0。4.7抗冲击性
抹面胶浆抗冲击性应不小于3.0J。4.8吸水量
抹面胶浆吸水量应不大于500g/m2。5试验方法
5.1标准试验条件
试验室标准试验条件为：温度（23土2）℃，相对湿度（50士10）%。5.2试验时间
试样制备、养护及测定时的试验时间精度为土2%。5.3pH值
按GB/T14518进行。
5.4固含量
5.4.1试验过程
将二块干燥洁净可以互相吻合的表面血在（120土5）℃干燥箱内烘30min，取出放入干燥器中冷却至室温后称量。
将试样放在一块表面血上，另一块凸面向上盖在上面，在天平上准确称取约5g，然后将盖的表面血反过来，使二块表面血互相吻合，轻轻压下，再将表面血分开，使试样面朝上，放入（120土5）℃干燥箱中干燥至恒重，在于燥器中冷却至室温后称量，全部称量精确至0.01g。所谓恒重，是指30min内前后两次称量，两次质量相差不超过0.01g。5.4.2试验结果
试验结果为试样干燥后质量占于燥前质量的百分比，取三次试验算术平均值，精确至0.1%。5.5烧失量
5.5.1F型抹面胶浆
5.5.1.1试验过程
将约5g试样置于已灼烧恒重的瓷埚中，放入（120士5）℃干燥箱中干燥至恒重，在干燥器中冷却至室温后称量试样灼烧前质量。再放入与外界同温的箱式电阻炉中，然后升温到（550土5）℃灼烧5h，在干燥器中冷却至室温后称量试样灼烧后质量，全部称量精确至0.01g。注：建议使用30mL瓷地埚。
5.5.1.2试验结果
试验结果为试样灼烧前后质量差值占灼烧前质量的百分比，取三次试验算术平均值，精确至0.01%。5.5.2Y型抹面胶浆

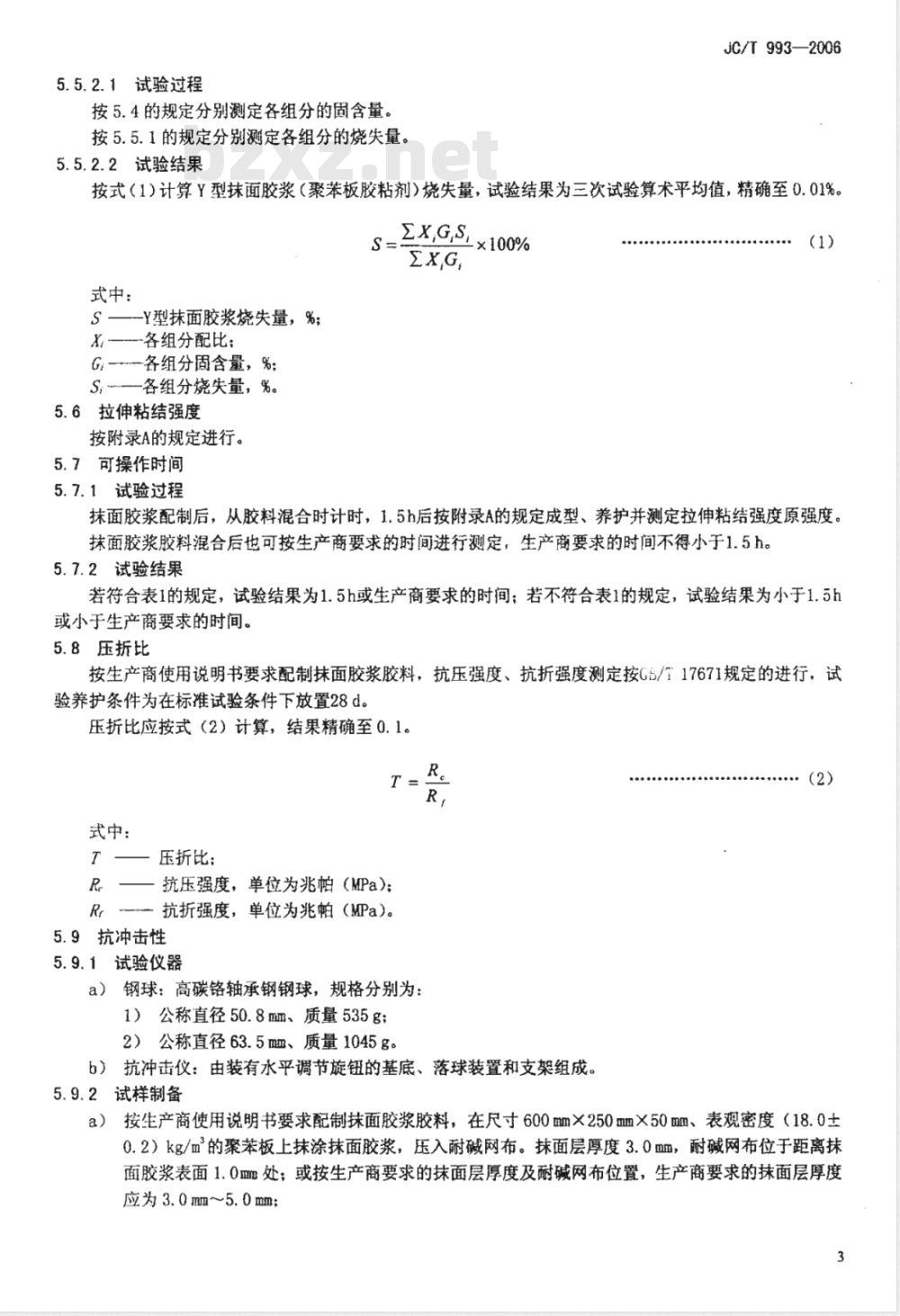

5.5.2.1试验过程
按5.4的规定分别测定各组分的固含量。按5.5.1的规定分别测定各组分的烧失量。5.5.2.2试验结果
JC/T993—2006
按式（1）计算Y型抹面胶浆（聚苯板胶粘剂）烧失量，试验结果为三次试验算术平均值，精确至0.01%。s=×100%
式中：
S-Y型抹面胶浆烧失量，%；
X,各组分配比；
G各组分固含量，%
S,各组分烧失量，%。
5.6拉伸粘结强度
按附录A的规定进行。
5.7可操作时间
5.7.1试验过程
抹面胶浆配制后，从胶料混合时计时，1.5h后按附录A的规定成型、养护并测定拉伸粘结强度原强度。抹面胶浆胶料混合后也可按生产商要求的时间进行测定，生产商要求的时间不得小于1.5h。5.7.2试验结果
若符合表1的规定，试验结果为1.5h或生产商要求的时间；若不符合表1的规定，试验结果为小于1.5h或小于生产商要求的时间。
5.8压折比
按生产商使用说明书要求配制抹面胶浆胶料，抗压强度、抗折强度测定按GB/T17671规定的进行，试验养护条件为在标准试验条件下放置28d。压折比应按式（2）计算，结果精确至0.1。T=
式中：
T—压折比;
R—抗压强度，单位为兆帕（MPa);Rr抗折强度，单位为兆帕（MPa)。5.9抗冲击性
5.9.1试验仪器
a）钢球：高碳铬轴承钢钢球，规格分别为：1）公称直径50.8mm、质量535g；2）公称直径63.5mm、质量1045g。b）抗冲击仪：由装有水平调节旋钮的基底、落球装置和支架组成。5.9.2试样制备
（2）
a）按生产商使用说明书要求配制抹面胶浆胶料，在尺寸600mm×250mm×50mm、表观密度（18.0土0.2）kg/m的聚苯板上抹涂抹面胶浆，压入耐碱网布。抹面层厚度3.0mm，耐碱网布位于距离抹面胶浆表面1.0处；或按生产商要求的抹面层厚度及耐碱网布位置，生产商要求的抹面层厚度应为3.0mm~5.0mm
JC/T993--2006
b）试样数量根据抗冲击级别确定，每一级别一个；c）在标准试验条件下放置14d；d）在（23土2）℃的水中浸泡7d，试样抹面胶浆层向下，浸入水中的深度为2mm～10mm，然后在标准试验条件下放置7d。
5.9.3试验过程
a）将试样抹面胶浆层向上，水平放在抗冲击仪的基底上，试样紧贴基底：b）用公称直径为50.8mm的钢球从冲击重力势能3.0J高度自由落体冲击试样（钢球在0.57m的高度上释放），每一级别冲击5次，冲击点间距及冲击点与边缘的距离应不小于100mm，试样表面冲击点周围出现环状裂缝视为冲击点破坏。当5次冲击中冲击点破坏次数小于2次时，判定试样未破坏；当5次冲击中冲击点破坏次数不小于2次时，判定试样破坏：若冲击重力势能3.0J试样未破坏时，将冲击重力势能增加1.0J在未进行冲击的试样上继续试c
验，直至试样破坏时试验终止。当冲击重力势能大于7.0J时，应使用公称直径为63.5mm的钢球；
d）若冲击重力势能3.0J试样破坏时，将重力势能降低1.0J在未进行冲击的试样上继续试验，直至试样未破坏时试验终止。
5.9.4试验结果
试验结果为试样未破坏时的最大冲击重力势能。5.10吸水量
5.10.1试样制备
a）尺寸与数量：200mm×200mm，三个；b）按5.9.2a）的规定进行制作，在标准试验条件下放置7d。按试验要求的尺寸与数量进行切割，清理试样表面的附着物，试样四周用防水材料密封处理，以保证在随后进行的试验中只有抹面胶浆吸水；
c）按下述条件进行三个循环，然后在标准试验条件下至少放置24h。当试验过程需中断时，应将在（50土5）℃的条件下干燥后的试样存放在标准试验条件下。1）在（23±2）℃的水中浸泡24h，试样抹面胶浆层向下，浸入水中的深度为2mm～10mam：2）在（50±5）℃的条件下干燥24h5.10.2试验过程
用天平称量制备好的试样质量mo，然后将试样抹面胶浆面向下平稳地放入（23土2）℃的水中，浸入水中的深度为2mm～10mm，浸泡24h取出后用湿毛巾迅速擦去试样表面的水分，称其浸水24h后的质量m，全部称量精确至0.1g。
5.10.3试验结果
吸水量应按式（3）计算，试验结果为三个试样吸水量的算术平均值，精确至1g/m。M =(m, -mo)
式中：
M——吸水量，单位为克每平方米（g/m);浸水前试样质量，单位为克（g)）；mo
m：.-浸水后试样质量，单位为克（g)：A试样抹面胶浆浸水部分的面积，单位为平方米（m)。6抽样
6.1接收质量限
JC/T 993—2006
抹面胶浆应成批检验，每批由同一配方、同一批原料、同一工艺制造的抹面胶浆组成。F型抹面胶浆放宽检查
样本大小
型式检验项目包括4.1～4.8中的所有项目。型式检验样本应在出厂检验的合格批中抽取；1
a）出厂检验项目包括pH值、固含量、烧失量、拉伸粘结强度原强度、可操作时间；20
每批质量不大于-30t，Y型抹面胶浆固体每批质量不大于30t。1
按GB/T2828.1中第10章的规定，检验水平为Ⅱ水平。1
正常检查
表2--次抽样方案
表2给出了一-次抽样方案，其中Ac为接收数，Re为拒收数。按GB/T2828.1中第5章的规定，接收质量限为1.5。2
样本大小
遵照GB/T2828.1中第9章的规定进行。50
2）出厂检验结果与上次型式检验结果有较大差异时；应按简单随机抽样从批中抽取作为样本的产品。样本可在批生产出来以后或在批生产期间抽取。加严检查
6.4正常、加严和放宽检验
样本大小
b）正常生产时，出厂检验按6.5抽样进行。1
b）正常生产时，型式检验每年进行一次；2
c）有下列情况之一时，应进行型式检验。3
6.2检验水平
1）新产品投产或产品定型鉴定时；8
产品检验分出厂检验、型式检验。32
6.3检验批
6.5抽样方案
批量范围
91~150
151~280
281~500
501～1200
12013200
6.6样本抽取
7.1检验分类
7.1.2出厂检验
7检验规则
型式检验
7.1.1分类
JC/T993---2006
3）当产品.主要原材料或生产「艺发生变化时；4）停产半年以上恢复生产时：
5）国家质量监督机构提出型式检验要求时。7.2判定规则
7.2.1出厂检验
经检验，全部检验项目合格，则判定该批产品为合格品。若有指标不合格时，则判定该批产品为不合格品。
7.2.2型式检验
经检验，全部检验项目合格，则判定该产品为合格品。若有指标不合格时，应对同一批产品的不合格项目加倍取样进行复检，如该项指标仍不合格，则判定该产品为不合格品。8标志、包装、运输、贮存
8.1标志
产品标志内容应包括：
a）生产商的商标；
b）产品名称、标记：
c）产品类型：
d）生产日期、使用有效期：
e）生产商的名称及其地址。
产品标志应使用印记方式在产品包装的醒目位置明示。抹面胶浆包装上应有防雨防潮标志，其标志符号应按GB/T191规定的图形、尺寸制作。8.2包装
抹面胶浆粉料用带有防潮内衬的复合袋包装，胶液用桶装或袋装。抹面胶浆应密封包装，严防受潮或外泄。
8.3运输
运输、装卸过程中，抹面胶浆应整齐码装，不得挤压、扔摔，保持包装完好无损。运输过程中，抹面胶浆粉料应防潮、防雨，胶液应防雨、防晒。8.4贮存
抹面胶浆应按规格型号、生产日期分类贮存，贮存期限不得超过使用有效期。抹面胶浆贮存场地应干燥、通风、防潮，并有防冻、防雨设施8.5产品随行文件
8.5.1产品合格证
产品合格证应产品交付时提供，产品合格证应包括下列内容：a）产品名称、标准号：
b）产品生产日期：
c）产品类型：
d）检验部门印章、检验人员代号：e）生产商名称。
8.5.2使用说明书
使用说明书应包括下列主要内容：a）产品用途及使用范围：
b）产品特点及选用方法；
）使用环境条件：
使用方法；
贮存要求；
安全及其它注意事项。
编写日期。
JC/T993-—2006
JC/T993--2006
A.1原理
附录A
（规范性附录）
拉押粘结强度试验方法
本方法是采用抹面胶浆与聚苯板的粘结体作为试样，测定在正向拉力作用下与聚苯板脱落过程中所承受的最大拉应力，确定抹面胶浆与聚苯板的拉伸粘结强度。A.2试验材料
聚苯板试板：尺寸70mm×70mm×20mm，表观密度（18.0±0.2）kg/m，垂直于板面方向的抗拉a)
强度不小于0.10MPa，其它性能指标应符合GB/T10801.1规定的要求。b）高强度粘结剂：树脂胶粘剂，标准试验条件下固化时间不得大于24h。A.3仪器设备
材料拉力试验机：电子拉力试验机，试验荷载为量程的20%～80%。a）
b）试样成型框：材料为金属或硬质塑料，尺寸如图A.1所示。70
成型框
单位为毫米
c）拉伸专用夹具：上夹具、下夹具、拉伸垫板尺寸如图A.2、图A.3、图A.4所示，材料为45号钢，拉伸专用夹具装配按图A.5所示进行。40
拉伸用上夹具
单位为毫米
图A.3拉伸用下夹具
图A.'4拉伸垫板
单位为毫米
单位为毫米
JC/T993—2006
JC/T993—2006
A.4试样制备
A.4.1料浆制备
抹面胶浆
图A.5拉伸专用夹具的装配
拉伸用.上夹具
拉伸垫板
拉伸用下夹具
按生产商使用说明书要求配制抹面胶浆。抹面胶浆配制后，放置15min使用。A.4.2成型
将成型框放在试板上，将配制好的抹面胶浆搅拌均匀后填满成型框，用抹灰刀抹平表面，轻轻除去成型框。每组试样五个。
A.4.3养护
试样在标准试验条件下养护13d，用高强度粘结剂将上夹具与试样抹面胶浆层粘贴在一起，在标准试验条件下继续养护1d。
A.4.4试样处理
将试样按下述条件进行处理：
a）原强度：无附加条件；
耐水：在（23±2）℃的水中浸泡7d，试样抹面胶浆层向下，浸入水中的深度为2mm～10mm，到b）
期试样从水中取出并擦拭表面水分；c）耐冻融：试样按下述条件进行循环10次，完成循环后试样在标准试验条件下放置到室温。当试样处理过程需中断时，试样应存放在（-20士2）℃条件下。1）在（23土2）℃的水中浸泡8h，试样抹面胶浆层向下，浸入水中的深度为2mm～10mm；2）在（-20±2）℃的条件下冷冻16h。A.5试验过程
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
