JJG 488-2008
基本信息
标准号： JJG 488-2008
中文名称：校表仪检定规程
标准类别：国家计量标准(JJ)
英文名称：Verification Regulation of Watch Tester
标准状态：已作废
发布日期：2008-03-25
实施日期：2008-09-25
作废日期：2018-08-27
出版语种：简体中文
下载格式：.rar.pdf
下载大小：3232104
标准分类号
标准ICS号：计量学和测量、物理现象>>17.080时间、速度、加速度、角速度的测量
中标分类号：综合>>计量>>A57时间、频率计量
关联标准
替代情况：替代JJG 488-1998
出版信息
出版社：中国计量出版社
书号：155026-2353
页数：13
标准价格：20.0 元
出版日期：2008-09-25
相关单位信息
起草人：闵笑菊、孙家林、秦同等
起草单位：辽宁省计量科学研究院等
归口单位：全国时间频率计量技术委员会
发布部门：中华人民共和国国家质量监督检验检疫总局
主管部门：全国时间频率计量技术委员会
标准简介
JJG 488-2008 校表仪检定规程 JJG488-2008 标准下载解压密码：www.bzxz.net
本规程适用于各种校表仪的首次检定、后续检定及使用中检验。
JJF1001—1998 通用计量术语及定义
JJF1059—1999 测量不确定度评定与表示
JJG180—2002 电子测量仪器内石英晶体振荡器检定规程
使用本规程时,应注意使用上述引用文献的现行有效版本。
1 范围 (1)
2 引用文献 (1)
3 概述 (1)
4 计量性能要求 (1)
4.1 校表仪内晶振计量性能要求 (1)
4.2 日差测量范围 (1)
4.3 日差测量的最大允许误差 (1)
5 通用技术要求 (1)
5.1 外观要求 (1)
5.2 其他要求 (2)
6 计量器具控制 (2)
6.1 检定条件 (2)
6.2 检定项目和检定方法 (2)
6.3 检定结果的处理 (6)
6.4 检定周期 (6)
附录A 校表仪检定证书(内页)格式 (7)
附录B 校表仪模拟器的选取 (8)
本规程适用于各种校表仪的首次检定、后续检定及使用中检验。
JJF1001—1998 通用计量术语及定义
JJF1059—1999 测量不确定度评定与表示
JJG180—2002 电子测量仪器内石英晶体振荡器检定规程
使用本规程时,应注意使用上述引用文献的现行有效版本。
1 范围 (1)
2 引用文献 (1)
3 概述 (1)
4 计量性能要求 (1)
4.1 校表仪内晶振计量性能要求 (1)
4.2 日差测量范围 (1)
4.3 日差测量的最大允许误差 (1)
5 通用技术要求 (1)
5.1 外观要求 (1)
5.2 其他要求 (2)
6 计量器具控制 (2)
6.1 检定条件 (2)
6.2 检定项目和检定方法 (2)
6.3 检定结果的处理 (6)
6.4 检定周期 (6)
附录A 校表仪检定证书(内页)格式 (7)
附录B 校表仪模拟器的选取 (8)
标准图片预览
标准内容

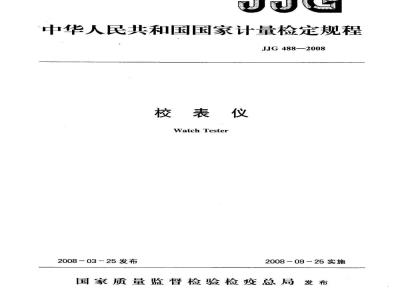

中华人民共和国国家计量检定规程JJG488--2008
校表仪
WatchTester
2008-03-25发布
200809-25实施
国家质量监督检验检疫总局发布JJG488-2008
校表仪检定规程
VerificationRegulationofWatchTesterJJG488--2008
代替JJG488
本规程经国家质量监督检验检疫总局于2008年3月25日批准，并自2008年9月25日起施行。
归口单位：全国时间频率计量技术委员会主要起草单位：辽宁省计量科学研究院参加起草单位：上海正标计量校准技术有限公司本规程委托全国时间频率计量技术委员会负责解释本规程主要起草人：
JJG488—2008
闵笑菊（辽宁省计量科学研究院）孙家林（辽宁省计量科学研究院）秦同（辽宁省计量科学研究院）参加起草人：
朱根富（上海正标计量校准技术有限公司）2
引用文献·
概述·
4计量性能要求
4.1校表仪内晶振计量性能要求，4.2日差测量范围
日差测量的最大允许误差
5通用技术要求
5.1外观要求.
5.2其他要求·
6计量器具控制
检定条件.
检定项目和检定方法
检定结果的处理
检定周期·
附录A
附录B
JJG488--2008
校表仪检定证书（内页）格式
校表仪模拟器的选取
（1）
1范围
JJG488—2008
校表仪检定规程
本规程适用于各种校表仪的首次检定、后续检定及使用中检验。2引用文献
JJF1001-1998通用计量术语及定义JJF1059—1999
测量不确定度评定与表示
JJG180—2002电子测量仪器内石英晶体振荡器检定规程使用本规程时，应注意使用上述引用文献的现行有效版本。3概述
各种时钟、手表和秒表（统称钟表）的走时准确度通常用相对标准钟的速率表示，单位为秒/天（s/d）或秒/月（s/month），简称为日差或月差。速率的快慢主要取决于钟表内所用主振器（电子表是晶振、机械表是游丝）频率的实际值相对于标称值的偏离程度，称为频率准确度。校表仪用于快速测定钟表的日差和月差，通过调整使被校钟表达到一定要求的走时准确度。
校表仪测量日差的方法是利用声、电及磁传感器将钟表发出的振荡信号变换为相应的电信号，用计数方法测量电信号的周期相对于标称值的偏差，计算出日差值。校表仪广泛用于钟表的生产企业、产品质量检验机构和计量检定部门。4计量性能要求wwW.bzxz.Net
4.1校表仪内晶振计量性能要求
4.1.1开机特性V：1×10-6~1×10-84.1.2频率准确度A：1×10-5~2×10-4.2日差测量范围
(0.00~9.99)s/d；(0.0~99.9)s/d；(0~999)s/d。4.3日差测量的最大允许误差
8：±0.0ls/d；±0.1s/d，±1s/d。5通用技术要求
5.1外观要求
5.1.1校表仪应标明生产厂家、型号、出厂日期及编号。5.1.2校表仪的开关、按键应灵活可靠，各种显示应清晰完整。5.1.3校表仪的外观不应有影响正常工作的机械损伤和划痕。1
5.2其他要求
校表仪的各项功能应正常。
计量器具控制
JJG488—2008
计量器具控制包括首次检定、后续检定及使用中检验。6.1检定条件
6.1.1环境条件
物支款就实锁
6.1.1.1环境温度：（20土5）℃范围内温度变化不超过土2℃：相对湿度：80%。6.1.1.2电源电压：220(1±1020H电源频S95）Hz6.1.1.3
6.1.2检定用设备
6.1.2.1频率合成器
内部晶振频率准确度应优于被检校表仪的频一个数
率准确度
力：≤lμHz。
6.1.2.2电子计
测频范围10
一个数量级。
6.1.2.3模拟
100MHz，内部晶振频率准确度应优于被检校成器配合产生校表仪能测量到的标准与频率合成
6.2检定项目
6.2.1检定项
见表1。
检定项目
外观检查
功能检查
检定方法
首次检定
晶振开机特性
晶振频率准确度
日差测量范围
日差测量的最大允许误差
模拟信号。
卖检定
METROLOG
注1：“十”表示必检的项目，“一”表示可不检的项目注2：校表仪无晶振输出信号的，晶振技术指标不检注3：修理后校表仪按首次检定进行2
输出频率的分辨
的频率准确度
使用中检验
6.2.2检定方法
6.2.2.1外观检查
JJG488-2008
用目测和触摸检查校表仪是否符合本规程第5.1条6.2.2.2功能检查
通电后操作并观察其显示应符合本规程第5.2条6.2.2.3内部晶振开机特性及频率准确度的检定直接用电子计数器测量晶振的输出频率。按照JJG1802002电子测量仪器内石英晶体振荡器检定规程中相应检定项目进行SHOHNH
检定。
6.2.2.4日差测量范围及量免充许测量误差的检是的主振器为石英晶体振荡
校表仪能测量的表有两类：电子式和机械式。器，又分为两种
用指针度盘显示
显示和指针度盘显示：机械式的主振器为产生机械振荡的游丝，
仪器连接妞图所示，
校表仪
传感器
校表仪配的传感器有三种
电子式
电磁式
声讯式
模拟器
接收数字显示电子式钟表的信号接收指针度盘显东电子
式钟表的信号
接收机械式钟表的信
频率合成器
利用不同的模拟器产生每种传感器接收的相应信号，模拟器的选取见附录B。频率合成需通过改变频率
给出校表仪测量范围内相应的标准日差和标准月差。
（1）电子式钟表
电子式钟表内晶振的标称频率为器输
出频率与标准日差关系
频率合成
按公式（1）计算
METROEOG
式中：N.
标准口差值：
32768Hz
频率合成器的输出频率。
频率合成器输出频率与标准月差关系按公式（2）计算：N
2592000
式中：N标准月差值；
f2频率合成器的输出频率。
不同测量范围内标准日差和标准月差及对应的频率值按表2和表3设定。(1)
日差（s/d）
日差（s/d）
JJG488—2008
表2测量范围（0.00s/d~9.99s/d）频率值（Hz）
32768.0189
32768.0379
32768.3793
32769.5170
32770.2756
32771.4133
32767.9811
32767.9621
32767.6207
32766.4830
32765.7244
32764.5867
月差（s/month）
表3测量范围
（0.0s/d~99.9s/d）
频率值（Hz）
32 768
32768.0379
32768.1896
32768.3793
32769.8963
32771.7926
32786.9630
32805.5467
32767.9621
32767.810 4
32767.6207
32766.1011
32764.2074
32749.0370
32730.4533
月差（s/month）
频率值（Hz）
32768.0126
32768.0253
32768.0506
32768.0762
32768.1016
32768.1143
32767.9873
32767.9746
32767.9492
32767.9238
32767.8984
32767.8857
频率值（Hz）
32768.0126
32768.0632
32 768.126 4
32768.3793
32768.6321
32769.2642
32767.9876
32767.9368
32767.8736
32767.6207
32767.3679
32766.7358
校表仪的测量时间选为10s。
JJG488-2008
每一标准日差和标准月差测量3次，取其算数平均值作为测量结果，按公式（3）计算测量误差：
式中：E,测得的平均日差值（或月差值)；E。——标准日差值（或月差值)；测量误差。
（2）机械式钟表
机械式钟表的节拍为每小时游丝的振动次数，常用的有下列几种：7200，14400，21600，28800和36000，对应的频率分别为2Hz，4Hz，6Hz，8Hz和10Hz频率合成器选10Hz作为产生标准日差的标称频率值f3。按公式（4）计算所选标准日差对应的频率合成器的输出频率：N-f-fe
式中：N.一标准日差值；
f3——产生所需日差时合成器输出的频率值；fo-10Hz。
机械表的测量范围一般为（0 s/d～999s/d)，标准日差的选取及相应的频率按表4设定。
表4测量范围（0s/d~999s/d)
日差（s/d)
频率值（Hz)
10.000000
10.000116
10.001157
10.003472
日差(s/d)
—600
频率值（Hz）
10.000000
JJG488-—2008
每一标准日差测量3次，取其算数平均值作为测量结果，按公式（3）计算测量误差。
6.3检定结果的处理
按本规程要求检定合格的校表仪，出具检定证书；不合格的校表仪出具检定结果通知书，并注明不合格项目。
6.4检定周期
校表仪的检定周期一般不超过1年。附录A
一、内部晶振
开机特性V=
频率准确度A
二、测量误差
1.测量电子式钟表
标准日差
标准月差
2.测量机械式钟表
标准日差
JJG488—2008
校表仪检定证书（内页）格式
测量值
测量值
附录B
JJG488—2008
校表仪模拟器的选取
由于校表仪分为电子式和机械式，电子式又分为数显电子式和指针电子式，所以检定时需分别选用三种不同的模拟器。检定数显电子式校表仪，只需将频率合成器的信号输出端子放到校表仪的传感器上，校表仪即可以识别接收到日差信号。检定指针电子式校表仪，需要用一块指针电子表的机芯作为模拟器，机芯内部晶振用频率合成器输出频率代替，把机芯放到指针电子式校表仪的传感器上，校表仪即可以识别接收到日差信号。
检定机械式校表仪，需要用压电陶瓷片或干簧继电器作为模拟器，频率合成器的端子夹到模拟器上，使模拟器发出振动信号，把模拟器放到校表仪的传感器上，校表仪即可以识别接收到日差信号。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
