本规范规定了通信用可调谐激光源通用的计量特性、校准方法及校准所用的仪器设备要求等内容，适用于可调谐源首次校准、后续校准和使用中检验。其他同类可调谐源的校准可参照执行。可调谐源的型式评价中有关计量特性的要求，可参照本规范执行。

JJF1001—1998 《通用计量名词术语》
JJF1071—2000 《国家计量校准规范编写规则》
JJF1059—1999 《测量不确定度评定与表示》
JJG (YD)055—2002 《可调谐激光光源检定规程》
使用本规范时,应注意使用上述引用文献的现行有效版本。
1 范围 (1)
2 引用文献 (1)
3 概述 (1)
4 计量特性 (1)
5 校准条件 (2)
5.1 环境条件 (2)
5.2 校准用设备 (2)
6 校准项目和校准方法 (3)
6.1 校准项目 (3)
6.2 校准方法 (3)
7 校准结果 (5)
7.1 光波长示值误差 (5)
7.2 光波长设置重复性 (5)
7.3 光波长稳定度 (5)
7.4 边模抑制比 (6)
7.5 光功率稳定度 (6)
8 校准结果的不确定度评定 (6)
9 复校时间间隔 (6)
附录A 校准原始记录格式 (7)
附录B 校准证书内页格式 (11)
附录C 通信用可调谐激光源校准不确定度评定实例 (13)

JJF1198--2008

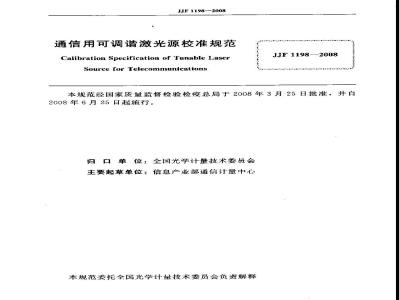

通信用可调谐激光源校准规范
Calibration Specification of Tunable LasetSource for TelecommunicationsJJF1198—2008
本规范经国家质量监督检验检疫总局于2008年3月25日批准，并自2008年6月25日起施行。
归口单位：全国光学计量技术委员会主要起草单位：信息产业部通信计量中心本规范委托全国光学计量技术委员会负责解释本规范主要起草人：
JJF1198—2008
张颖艳（信息产业部通信计量中心）岳蕾（信息产业部通信计量中心）傅栋博（信息产业部通信计量中心）参加起草人：
邱钢（信息产业部通信计量中心）波（信息产业部通信计量中心）周
引用文献··
概述.，
计量特性·
校准条件
5.1环境条件
5.2校准用设备：
6校准项目和校准方法
校准项目·
校准方法
7校准结果·
光波长示值误差…
光波长设置重复性
光波长稳霆度·
边模抑制比
7.5光功率稳定度
8校准结果的不确定度评定
9复校时间间隔·
附录A校准原始记录格式
附录 B免费标准bzxz.net
附录℃
校准证书内贞格式
JJF 1198—2008
通信用可调谐激光源校准不确定度评定实例(1)
（2）
（2）
（5）
（5）
1范围
JJF1198-2008
通信用可调谐激光源校准规范
本规范规定了通信用可调谐激光源（以下简称可调谐源）通用的计量特性、校准方法及校准所用的仪器设备要求等内容，适用于可调谐源首次校准、后续校准和使用中检验。其他同类可调谐源的校准可参照执行。可调谐源的型式评价中有关计量特性的要求，可参照本规范执行。
2引用文献
JJF1001—1998《通用计量名词术语》JJF1071一2000《国家计量校准规范编写规则》JJF1059—1999《测量不确定度评定与表示》JJG（YD）055---2002《可调谐激光光源检定规程》使用本规范时，应注意使用上述引用文献的现行有效版本。3概述
可调谐源是用于测量光无源器件的重要设备之一，也是光传输设备研发、生产和密集波分复用通信系统测试中不可缺少的设备。可调谐源可以在一-定范围内输出不同波长的光，满足国际电信联盟（ITU）标准要求。从实现技术上主要分为电流控制技术、温度控制技术和机械控制技术等类型。通信用可调谐源主要采用机械控制的外腔式调节技术。
4计特性
a）光波长调节范围：（1260l640）nm；b）光波长示值误差：-0.1nm；
c）光波长设置分辨力：0.0lnm，d）光波长设置重复性：0.035nme）光波长稳定度：优于或等于+0.olnm/h；f）边模抑制比：240dB；
g）线宽：>100kHz（相关开关关闭），有效线宽≥50MHz《相关开关开启）；h）输出光功率：（一20～+14)dBm；i）功率稳定度：优于或等于士0.05dB/h仪表说明书指标高于此要求时，以仪表说明书指标为性能要求；建议采用符合国家标准的FC型光纤连接器。以上技术指标不用于合格性判别，仅供参考。
5校准条件
5.1环境条件
5.1.1环境温度：（23+5)C；
JJF 1198-—2008
5.1.2校准期间内温度变化：士2℃；5.1.3相对湿度：≤80%；
5，1.4电源电压：（220±11)V；频：（50士1)Hz；5.1.5实验室应尤剧烈震动和影响测量结果的电磁干扰。5.2校准用设备
5.2.1光波长计
a）光波长测量范围：（8001700)nm;b）波长测量相对不确定度：7×107（k=2)；c）波长测量分辨力：0.1pm。
5.2.2光谱分析仪
a）光波长测量范围：（800~1700)nm；b）光功率测量范围：（一50~～+15)dBm；c）光功率测量不确定度：0.5dB（=2）：d）动态范围：在士1nm优于60dB；e）光功率测量线性：优于0.5dB。5.2.3光功率计
a）工作波长：（800～1700)nmzb）测量范围：（一70～+13)dBmc）测量不确定度：5%（k=2）；d）分辨力：0.001dB；
e输入方式：光纤输人。
5.2.4光信号分析仪
a）波长范围：（1250~1640）nm；b）线宽测量范用：100kHz~~20GHzc）线宽测量不确定度：≤15%（k=2)5.2.5Mach-Zehnder干涉仪
a）时延：>3.5 5;
b）插入损耗：8dB：
c）波长范围：（1250～1640）nm；d）输出输入方试：光纤输出方式。5.2.6光隔离器
a）T作波长：1310nm或1550nm窗口；b）插人损耗：<5 dB；
c）隔离度：→35 dB。
JJF1198—2008
5.2.7光纤连接器：建议采用符合国家标准的FC/PC型光纤连接器，且长度不小于2m。5.2.8下作平台：平稳、抗振动。主要设备应在检定校准有效期内使用。5.2.9
校准项目和校准方法
校准项目
表1校准项目
校项目
外观及工作正常性检查
光波长调节范围
光波长示值误差
光波长设置分辨力
光波长重复性
光波长稳定度
边模抑制比
光输出功率
光功率稳定度
·注：“十”为必校项目，“，”为选校项目。6.2校准方法
外观及工作正常性检查
首次校
后续校准
a）被校可调请源应带有必要的附件、说明书及前次校准证书。b）被校可调谐源各部件应安装牢固，能确保工作正常c）被校可调谐源通电后显示功能止常。使用中校准
6.2.2所有校准用设备和被校的可调谐源均置于平稳的工作平台上，并按说明书要求进行预热。各段连接光纤（或光缆）的位置在测试过程中应保持固定。调整可调谐源的输出功率，使其满足光波长计或光谱分析仪测量的合适接收光功率。6.2.3光波长调节范围校准
a）按图1连接设备。
激光源
图！光波长测试连接图
光波长计
b）设置可调谐源输出光的波长值为最大和最小值，进行测量：并记录。6.2.4光波长示值误差校准
JJF1198—2008
a）按图1连接设备，设置可调谐源的波长分辨力为最高。b）设置可调谐源输出的光被长，，将由可调谐源输出的光输入光波长计。c）令光波长计执行10次平均测量程序，记录波长计测得的10次平均后的波长入d）其他待检波长点按6.2.4b)、6.2.4c）的校推步骤进行。e）在可调谐源的被长调节范围内，至少每10 nm校准一点。6.2.5光波长设置分辨力校准
a）按图1连接设备。
b）设置可调谐源显示为最大分辨力，同时设置可调谐源的波长在某一个值入，并记录。
c）调整可调谐源的波长值变化量为光源最小分辨力。d）读取由光波长计所测波长值入，并记录。6.2.6光波长设置重复性
a）按图1连接设备。
b）按被校可调谐源说明书要求，在一定的波长范围内，设置最大波长点入：和最小波长点入2。同时设置可调谐激光光源的分辨力为最高。.c）用记录设置次数（i=1，2，，m；m≥2），每次设置完，在光波长计上分别完成和的测量，并记录。
d）按被校可调谐源说明书要求，在小范围内选取波长点，重复6.2.6b）、6.2.6c）步骤。
6.2.7光波长稳定度校推
光源输出某一波长值随时间t的变化特性，称为光源的输出波长时间稳定度R。a）按图1连接设备。
b）按被校可调谐源的说明书要求选择波长点和输出功率。c）在--定时间内（通常为1h)，按相等的时间间隔记录光波长值，测量总时间不少于被校可调谐激光光源的说明书的要求，测得n个光波长值^（i=1，2，，n;n2≥10），并记录。
6.2.8近模抑制比校准
a）按图2连接设备。
可调谴
激光源
图2边模抑制比试连接图
光谱分析仪
b）适当调节光谱仪的显示波长范围和幅度比例，使光谱主纵模与其相邻边模以适当的幅度显示在光谱仪的屏幕上。c）按被校可调谐源的说明书要求，选择待测波长点入：（为待测点数），在光谱仪1读出并记录主纵模幅度P，与幅度最大的边模的幅度P，差值，即为最小边模拥制比。6.2.9线宽校准
单纵模激光器功率谱线上从最大功率下降3dB的两个功率点之间的频率范围，以4
Hz表示，称为线宽。
a）按图3连接设备。
可调谐
激光源
光隔离
JJF1198—2008
Mach-Zehnder
干涉仪
图3线宽测试连接图
b）按被校可调谐激光光源说明书的要求选择波长点和输出功率。光信号分析仪
分别测得相关开关关闭或开启时的线宽值）开启光信号分析仪的线宽测试功能，读出线宽值L并记录。
6.2.10光输出功率校准
a）按图2连接设备
b）按被校可调谐源说明书的要求选择可调谐源波长点和输出功率。c)在光谱仪上读出该波长点的最大输出功率值P6.2.11光功率稳定度校准
光源输出办率P随时间的变化特性，称为光源的输出功率时间稳定度R.。连接设备。
a）按图
调谐源说明书的要求选择波长点和输出功率。b）按被校
时间内（通常为1），按相等的时间间隔记录光功率值，调谐激光光源说明书的要求测得个光功率值P少于被校可调
n≥10)。
7校准结果
可调谐
激光源
光波长示值误差
光波长设置重复性
式中：
功率稳定度测式连接图
METROLOG
光功率计
1A1imex—Aiimin2，A2imax—入aimin1/2—该波长点的测量次数（i-1，2，，m，m≥2）；Aimax，Arimin
入zimax，Azimim
分别为m次测量得到的光波长入，的最大值与最小值；分别为m次测量得到的光波长入，的最大值与最小值。7.3光波长稳定度
式中：Aimax，Aimin
Ru -十 Aimex -Aimin
一时间t内测得光波长最大值与最小值。测量总时间不
1,2,n;
7.4边模抑制比
7.5光功率稳定度
式中：Pnx，Pmin—
JJF1198—2008
Pz - P
+ Pmx-Pmm×100%
-时间t内测得光功率值最大值与最小值：输出光功率在时间t内的平均值。P
式中：i—测量次数（=1，2，，n；n210）。(4)
经过校准后的通信用可调谐激光光源，出具校谁证书。校准原始记录格式见附录A，校准证书内页格式见附录B。8校准结果的不确定度评定
见附录C。
9复校时间间隔
送校单位可根据实际使用情况自主决定，一般建议为1年。6
附录A
仪器/设备名称：
制造厂家：
JJF1198—2008
校准原始记录格式
证书编号：
型号规格
送测单位：
A.1外观及工作正常性检查记录
前次检定证书、说明书
开关、键、钮损伤
通电后显示功能
光波长调节范围：（
光波长示值误差
设置值入./m
A.4光波长设置分辨力：
A.5光波长设置重复性
大范围内选取波长点
正常/不正常
测量值入。/nml
出厂编号：
误差（a一^,）/nm
设置值入/nm
设置值入z/nm
小范周内选取波长
设置值/nm
设置值nm
光波长稳定度
JJF1198—2008
测量值At/nm
证书编号：
重复性/1ma一m/2/nm
SOH NISTIA
测量值入2./nm
[入nime—入2imn|/2/nm
值入/nm
量值A2/nm
METROL
重复性|Amax
1/2/nm
重复性|1/2/nm
测量值入./nm
最大波长值入mz=
最小波长值入mm=
平均波长值入一
稳定度Ru一十（amax
注：如自动测武
A.7边模抑制比
JJF1198—2008
表 (续）
证书编号：
测量值入/nm
SNIASTHG
付计算机打印的记
波长/nm
线宽：
光输出功率
敬长/nm
光功率稳定度
输出功率P/dBm
功率值/dBm
