JJG 274-2007
标准分类号
标准ICS号:计量学和测量、物理现象>>17.100力、重力和压力的测量
中标分类号:综合>>计量>>A53力学计量
出版信息
出版社:中国计量出版社
书号:155026·J-2268
页数:15页
标准价格:20.0 元
出版日期:2007-12-14
相关单位信息
起草人:熊建生
起草单位:上海气象仪器检测计量中心
归口单位:全国压力计量技术委员会
发布部门:中华人民共和国国家质量监督检验检疫总局
主管部门:全国压力计量技术委员会
标准简介
本规程适用于双管水银压力表的首次检定、后续检定和使用中检验。 JJG 274-2007 双管水银压力表检定规程 JJG274-2007 标准下载解压密码:www.bzxz.net
本规程适用于双管水银压力表的首次检定、后续检定和使用中检验。
1 范围 (1)
2 概述 (1)
3 计量性能要求 (1)
3.1 对示值修正值的要求 (1)
3.2 示值经修正后的最大允许误差 (1)
4 通用技术要求 (1)
4.1 外观 (1)
4.2 其他要求 (2)
5 计量器具控制 (2)
5.1 检定条件 (2)
5.2 检定项目 (2)
5.3 检定方法 (3)
5.4 检定结果的处理 (5)
5.5 检定周期 (5)
附录A 水银杯内水银量的计算方法 (6)
附录B 双管水银压力表示值比较检定记录表格式 (7)
附录C 检定和数据处理中有关注意事项 (8)
附录D 检定证书内页格式 (9)
附录E 检定结果通知书内页格式 (10)
标准内容

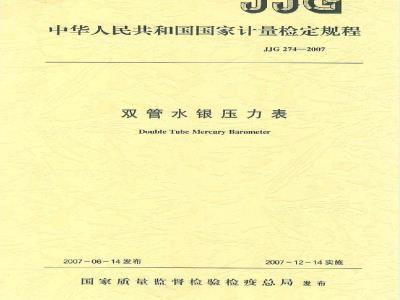

中华人民共和国国家计量检定规程JJG274-2007
双管水银压力表
Double Tube Mercury Barometer2007-06-14发布
2007-12-14实施
国家质量监督检验检疫总局发布JJG274—2007
双管水银压力表
检定规程
Verification Regulation of
DoubleTubeMercuryBarometer
JJG274—2007
代替JJG274—1981
本规程经国家质量监督检验检疫总局2007年6月14日批准,并自2007年12月14日起实施。
归口单位:全国压力计量技术委员会主要起草单位:上海气象仪器检测计量中心参加起草单位:长春气象仪器厂本规程委托全国压力计量技术委员会负责解释本规程主要起草人:
JJG274—2007
泰代水营
熊建生(上海气象仪器检测计量中心)参加起草人:
陈其欢(上海气象仪器检测计量中心)魏敏(上海气象仪器检测计量中心)补明俊(长春气象仪器厂)
张和盛(长春气象仪器厂)
sundke
商单商
信计单国健
范围·
3计量性能要求
3.1对示值修正值的要求
JJG274—2007
3.2示值经修正后的最大允许误差4通用技术要求.
4.1外观·..
4.2其他要求·
5计量器具控制:
5.1检定条件
检定项目
检定方法
检定结果的处理
5.5检定周期
附录A水银杯内水银量的计算方法附录B
附录C
附录D
附录E
双管水银压力表示值比较检定记录表格式检定和数据处理中有关注意事项检定证书内页格式
检定结果通知书内页格式
(1)
1范围
JJG274—2007
双管水银压力表检定规程
本规程适用于双管水银压力表的首次检定、后续检定和使用中检验。2概述
双管水银压力表(以下简称双表测量小的仪表,用于测量压力装置内的压双管表是利用具有良好真空度的真空管内水银柱重力与压力力,也可以测量大气压。
管内水银柱重力及外力(压力装置内的压力或大气压力之和相平衡的原理来测量
压力的。
双管表的结构为虹吸槽式。主要由两支玻璃内管(其中一
支称真空管,另一支称压
力管)及其外套水银槽、水银杆零点指标环
成。其测量范三般为0hPa~1070hPa,正需13计量性能要求
3.1对示值修正值的要求
主标尺、游标人及其调节机构等组作温度为-15℃一
45℃。
双管表其示值比较检定得出的示值修正值应不超过±0.40hPaS
修后的最大允许误差
3.2示值经修
双管表经
首次检定或后续检定或使用中检验合格后,在使用期回示值经修正后,
107ahPa范围内最大充许误差为土0.30hPa,在小于450Pa范围内最大允在450hPa~1
许误差为±0.50hB
通用技术要求
4.1外观
4.1.1两支内管应正直
光洁、上下粗细一致,不应有裂痕等影响强度的缺陷。在测量段内不得有气丝、气泡、结划痕、波纹等影响读数的缺陷。4.1.2两支外套管应正直、圆滑V租纳R免凹当、裂伤等缺陷。前后槽孔应平行、整齐、宽度一致:两槽孔中线与外套管轴线应在同一平面内。4.1.3主标尺与游标尺的刻线应与压力管的外套管槽孔边沿垂直,当游标尺的任意刻线与主标尺的任意刻线对齐时,两刻线应连成一直线:所有刻线及相应所刻数字应清晰、均匀、填色牢固。
4.1.4游标尺托的前后基准边应平整,并与游标尺的零刻线在同一水平面上,且与压力管的外套管轴线相垂直。
4.1.5与水银接触的各零部件要结合紧密,不应有水银渗漏。4.1.6水银槽与水银杯底部的连通胶管应柔软。1
JJG274—2007
4.1.7各零部件的安装应正确、牢固,不得有松动变形等影响使用的缺陷。新出厂的双管表,各零部件所敷保护层应牢固、均匀、光洁,不得有脱落、锈蚀等现象。4.1.8挂板应轻便牢固、无裂纹;表面应平整、光洁、颜色均匀,与刻度和零点指标的对应部分应有便于调整水银面的白色衬面。4,1.9附属温度表安装位置应正确并牢固,应经检定合格并在检定周期内使用。4.1.10铭牌上应有标明仪器名称,型号规格、制造商名称、出厂年份、出厂编号等内容,并清晰可辨。
4.2其他要求
4,2.1真空管和压力管应用软木可靠地固定在相应外套管的中央,不得有松晃现象。4.2.2真空管上的零点指标环下沿与压力管的外套管上的主标尺零刻线应在同一水平面上。
4.2.3真空管和压力管灌装水银后,水银与玻璃内管内壁的接触部分不应有影响读数的气泡、污迹、杂质等缺陷,当水银在玻璃内管中移动时,不应有粘滞及残留水银滴等现象:当以向上趋势调节水银面时,玻璃内管中的水银柱顶部应呈洁净明显的凸形弯月面,并对称于外套管轴线。
4.2.4真空管顶端距零点指标环下沿必须大于50mm。4.2.5真空管内应有良好的真空度。4.2.6游标尺调节机构应:其螺旋套管在测量范围内能灵活平稳地移动,并无阻涩、松动和擦伤外套管表面等现象:螺旋套管借助制动器能牢固地固定在主标尺的任意位置上;调节微调螺母,能灵活平稳地调节游标尺位置。4.2.7水银杯内须盛装适量水银,当封闭通气孔时,不得渗漏水银,4.2.8与水银杯相连的调节螺杆在调整升降时,应能平稳、灵活地转动5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。5.1检定条件
5.1.1环境条件
5.1.1.1室内不得受阳光直接照射,空气无过大的流动。5.1.1.2检定地点不要设置在近热源处,并须选在振动较小的地方。5.1.2标准器
检定双管表的标准器为二等标准水银气压表或准确度相当的其他压力计量标准器。5.1.3辅助设备
5.1.3.1示值比较检定柜:安装要牢固、无振动。柜中要有悬挂双管表的挂板、挂钩固定架,轨道环等,并安装牢固。调整及读数部位应有冷光源或小功率照明的采光设备。
5.1.3.2其他工具:直角尺、直尺或游标卡尺等测量工具。5.2检定项目
检定项目见表1。
检定项目
技术要求
其他要求
示值比较检定
注:“+”表示应检项目。
5.3检定方法
JJG274—2007
表1检定项目一览表
首次检定
5.3.1外观按4.1条要求用目测检查。+
后续检定
5.3.2通用技术要求4.2条中各款检查方法见表2。表2通用技术要求4.2条中各款的检查方法条款
检查方法
用手指按压真空管和压力管,确定是否有松晃现象使用中检验
用直角尺中一条直角边靠紧零点指标环的相应外套管槽孔的左边,另一直角边靠紧零点指标环的下沿,观察该条直角边沿水平方向与压力管的相应外套管上的零刻线不应有明显的偏离
调整与水银杯相连的调节螺杆,使水银面上下移动,观察水银与玻璃内管内壁的接触部分是否有影响读数的气泡、污迹、杂质等缺陷及水银在移动过程中,是否有粘滞及残留水银滴等现象;以向上趋势调节水银面与真空管上的零点指标环下沿相切,再调节压力管上的游标尺使之与水银面相切,观察两支玻璃内管中的水银柱顶部是否呈洁净的凸形弯月面及两侧的透光角是否一致用夹子在吊环帽下按原来的位置夹牢双管,然后卸下吊环帽,用直尺测量或用游标卡尺测量
1.将双管表向水银杯的另一侧缓慢地倾斜,使水银柱轻击真空管管顶,如有清脆的金属声,则表明其真空度良好,否则应作气泡检查。不能熟练掌握此方法的,可直接用气泡检查方法
2.气泡检查方法:在吊环帽下用夹子夹牢双管,卸下吊环帽,再将双管表向水银杯的另一侧级慢地倾斜,在水银刚好到达管项之后,继续倾斜使管顶垂直高度再下降16cm,测量管顶上的气泡。要求:首次检定,其气泡直径不得大于1mm;后续检定和使用中检验,其气泡直径不得大于1.5mm。如更换了新的真空管时,应符合首次检定的要求
在刻度范围内缓慢地移动游标尺,检查是否灵活平稳,有无阻涩、松动和擦伤外套管表面等现象:在主标尺的任意位置拧紧制动器,检查能否牢固地固定下来,并调节微调螺母,检查灵活平稳性3
JJG274—2007
表2(续)
检查方法
1.在常压下调整与水银杯相连的调节螺杆,以向上趋势调节水银面与真空管的零点指标环下沿相切,再移开压力管上的游标尺,用直角尺的一条直角边靠在压力管的外套管近水银杯的一侧,直角尺的另一条直角边与压力管的水银柱顶平齐,可从主标尺上读出当时的气压值(取整数位)。同时,该直角边沿水平方向导向水银杯,即指出水银杯内水银面的高度。此高度从水银杯底算起,应不超过以当时气压读数按附录A的方法计算山求的1值10mm为适量2.打紧水银杯上封闭通起孔的螺切倒银杯,观察是否有渗漏水银
调整与水银杯相连的调节螺杆,做全程检查是否能平稳、灵活地转动
5.3.3示值比较检定
5.3.3.1示值比较格定是在示值比较检定柜中用标准器和双管表然大气压力下进行示值比较,一支标准器最多只能同时比较检定三支双管表。
5.3.3.2示值比验定必须在标准器和双管表垂直悬挂(槽部偏离垂线不得超过1mm)并稳定4h以上后进行
5.3.3.3示值比按检定开始时,应先进行一次附属温度表的读数,值估读到十分位并进
行记录,以核对附属温度表是否有异常情况。有异常情况时应查明原因并于以消除或更换正常的附属温度表
5.3.3.4每支双管表的有效比较读数不得少于5次,的间隔时间不得小于1h。
完成,
每次读数由一人
各次读数
5.3.3.5整个示面此较检定过程由两人或两人以上完成。读数时应使示银面保持向上
的变化趋势与零点指标环下沿及游标再调整游标
准边相切的方法,先调整零位,尺。各次读数中的奇读数按标准器,依次双管表顺序进行调整,停饮卖数按相反顺序进行调整,要求快送准确,其全过程时间不得超过4。调整完统一读数,估读
到百分位并进行记录。
5.3.3.6剔出异常值:
标准器与双管表各次读数的差值与值平均值之差超过0.15hPa时,则超差的双管表该次读数舍去并进行补测。最多可补测两次。5.3.4数据处理
示值比较检定记录表格式见网
5.3.4.2示值修正值用公式(10求出:C
式中:C,
每支被检双管表的示值修正值,hPa;QG
每次读数的标准器示值减去双管表示值的差值,hPaAp
比较读数的次数(不少于5次):标准器的示值修正值,hPa。
其中,
JJG274—2007
按修约规则修约到百分位。
5.3.5当标准器不是二等标准水银气压表时,检定和数据处理中有关注意事项见附录C5.4检定结果的处理
按本规程要求经检定合格的双管表,发给检定证书;经检定不合格的双管表,发给检定结果通知书,并注明不合格的项目和内容。SAOAN IID
5.5检定周期
使用环境条科和使用频繁程度确定,一般不超过3年。双管表的检定周期根据其
UBLISHING HOUSE
METROLOGY
附录A
JJG274—2007
水银杯内水银量的计算方法
水银杯中的水银,是用于补充压力管在工作过程中所需要的水银的。在常压下,从水银杯外底到水银液面的高度H(mm)应按式(A.1)计算:4h. 元r2
式中:h-
常压下的气压读数,hPa;
3/4一百帕(hPa)转换成水银柱高度(mm)的换算值;压力管内径之半径(设计值为4.75mm);R一水银杯内径之半径(设计值为17.2mm);35
一水银杯内的水银量除满足压力管最大需要的水银量外,还应有30mm高的水银余量,并另加底盖和垫圈的厚度5mm,故为35mm。将R=17.2mm,r=4.75mm代人式(A.1)后得H=0.0572h+35
以常压下的气压值,用式(A.2)算出水银杯内的水银量即以水银杯底至水银面的高度H值来表示。
附录B
月/日
被检表
检定员:
JJG274—2007
双管水银压力表示值比较检定记录表格式标准器:
检定时间
附属温度表
温度/℃
压力差值平均值/hPa
标准器的仪器修正值/hPa
被检表的示值修正值/hPa
规格型号
制造厂商名称
送检单位名称
压力读数
被检表:双管水银压力表
证书编号:
附属温度表
温度/C
核验员:
压力读数
压力差值免费标准bzxz.net
附录C
JJG274-2007
检定和数据处理中有关注意事项自
在进行双管表的示值比较检定时,当标准器不是二等标准水银气压表而是其他标准仪器时,则其调整、读数等要按相应标准仪器的调整、读数等技术要求进行。同时在数据处理时,要注意相应标准仪器的读数与被检的双管表的读数所表示的含义是否一致来确定数据处理的方法。如果相应标准仪器的角的萨效量当时当地的实际压力值时,则要用该值减去被检双管表的各次读数经温度、重力修正信的压力值,得出各次读数的压力差值(此种情况在示值比较检定中客次读数时都要同时读取被检双管表的附属温度表温按修约规则修约到者分位即为被检的双管度值。再求出各次读数压办关值的平均值,表的“底力读数”和“压力差
表的示值修正值。同时在系值比较检是记录表中被检值”两栏目之问需增而
经温度、重力修正后的压力值”PNIE
METROLOG
ISHING HOUSE
