JJG 1025-2007恒定加力速度建筑材料试验机检定规程

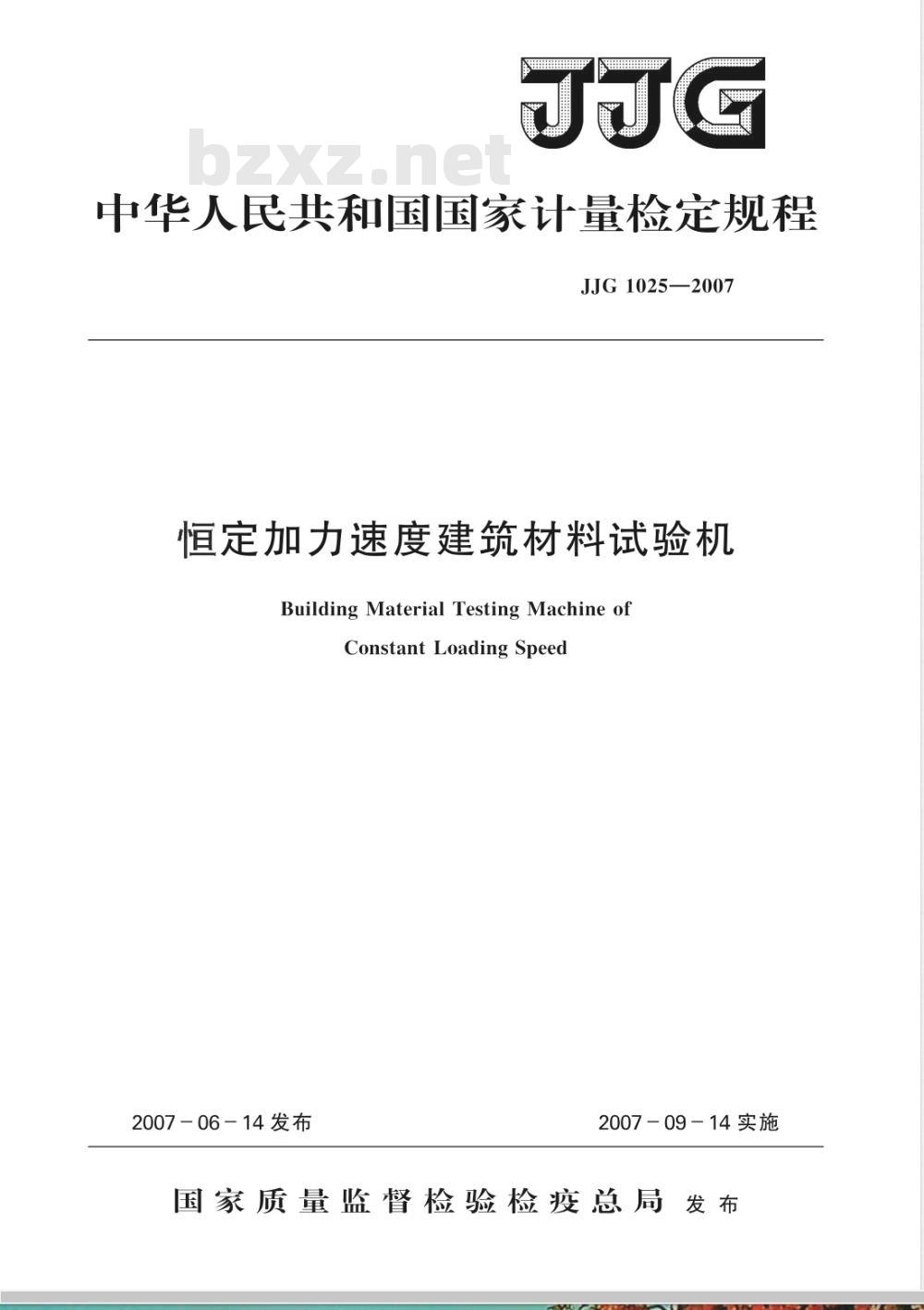

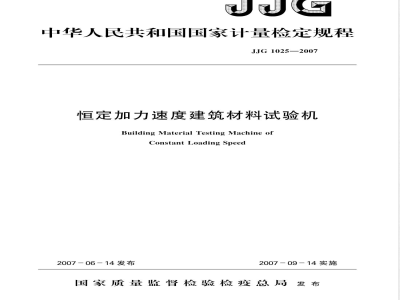

中华人民共和国国家计量检定规程JJG1025—2007
恒定加力速度建筑材料试验机
Building Material Testing Machine ofConstant Loading Speed
2007-06-14发布
2007-09－14实施
国家质量监督检验检疫总局发布JJG1025—2007

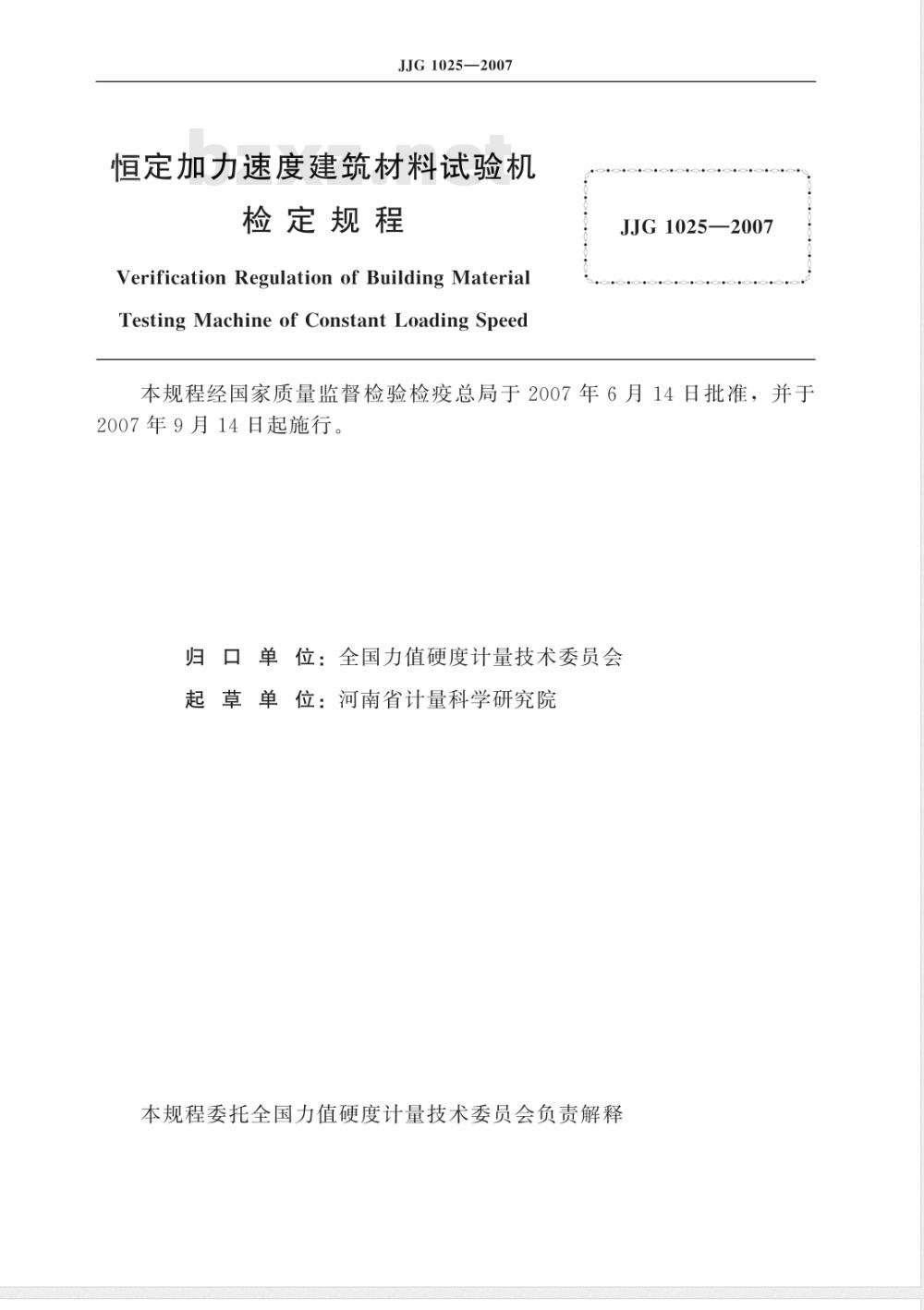

恒定加力速度建筑材料试验机
检定规程
Verification Regulation of Building MaterialTesting Machine of Constant Loading SpeedJJG1025—2007
本规程经国家质量监督检验检疫总局于2007年6月14日批准，并于2007年9月14日起施行。

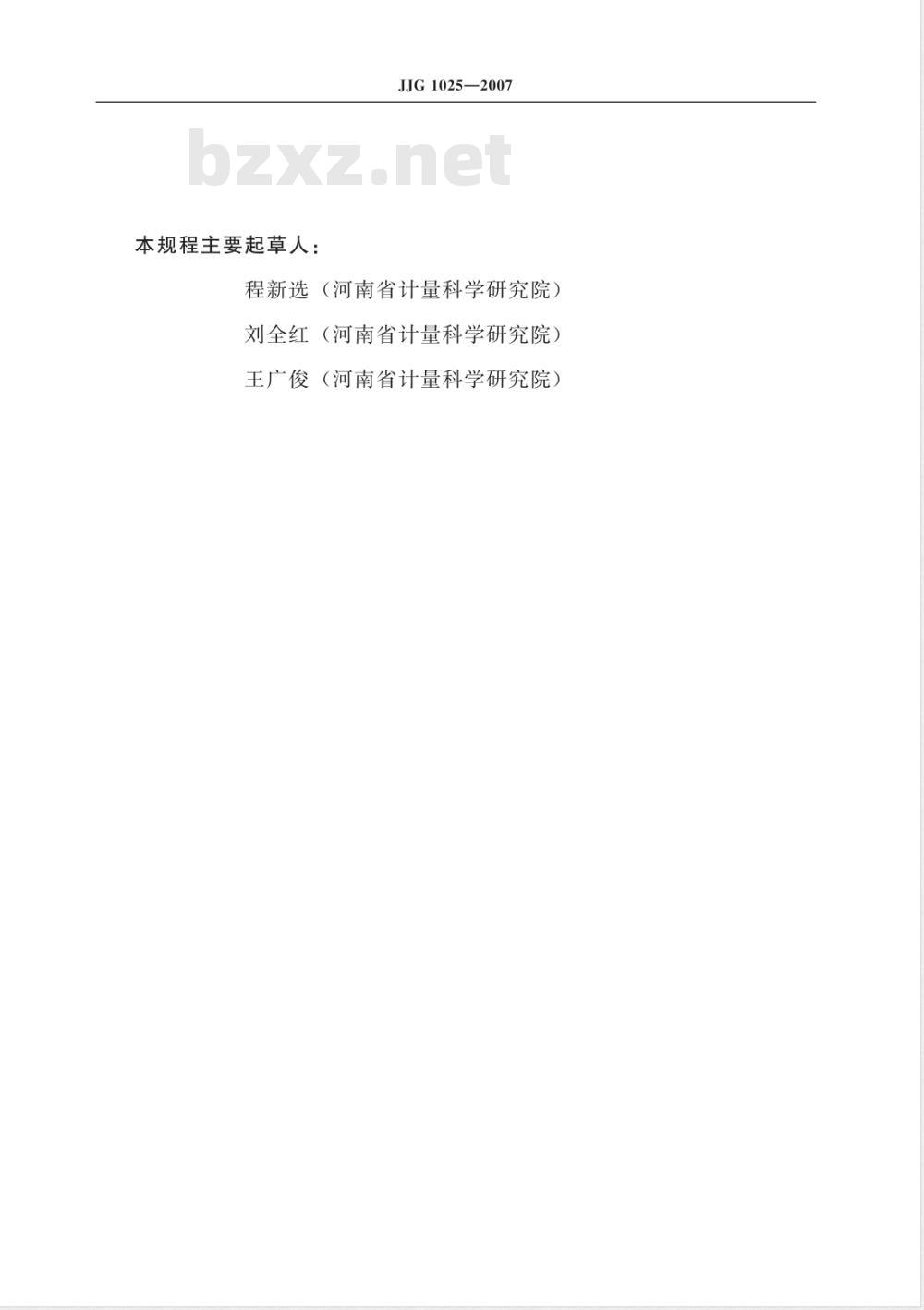

归口单　位：全国力值硬度计量技术委员会起草单位：河南省计量科学研究院本规程委托全国力值硬度计量技术委员会负责解释本规程主要起草人：
JJG1025—2007
程新选（河南省计量科学研究院）刘全红（河南省计量科学研究院）王广俊（河南省计量科学研究院）1

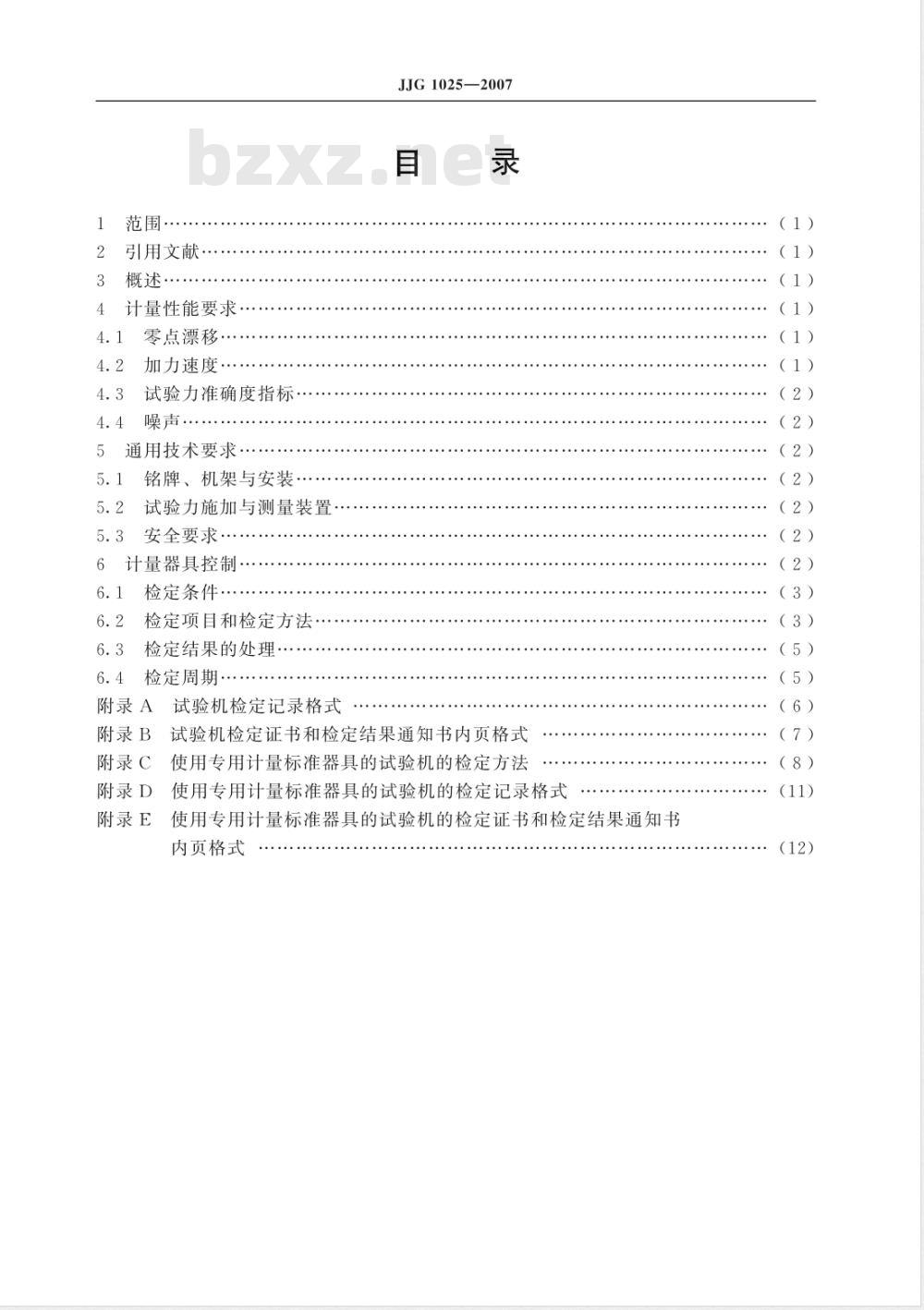

范围·
引用文献
概述·
计量性能要求，
零点漂移
加力速度·
试验力准确度指标，
通用技术要求·
铭牌、机架与安装·
试验力施加与测量装置：
安全要求
6计量器具控制·
检定条件：
检定项目和检定方法
检定结果的处理·
检定周期，
附录A
试验机检定记录格式
附录B
附录 C
附录D
附录E
JJG1025—2007
试验机检定证书和检定结果通知书内页格式使用专用计量标准器具的试验机的检定方法使用专用计量标准器具的试验机的检定记录格式使用专用计量标准器具的试验机的检定证书和检定结果通知书内页格式
（1）
（1）
（1）
（1）
（2）
（2）
（2）
（2）
（2）
（2）
（2）
（3）
（3）
（5）
（5）
（6）
（7）
（8）

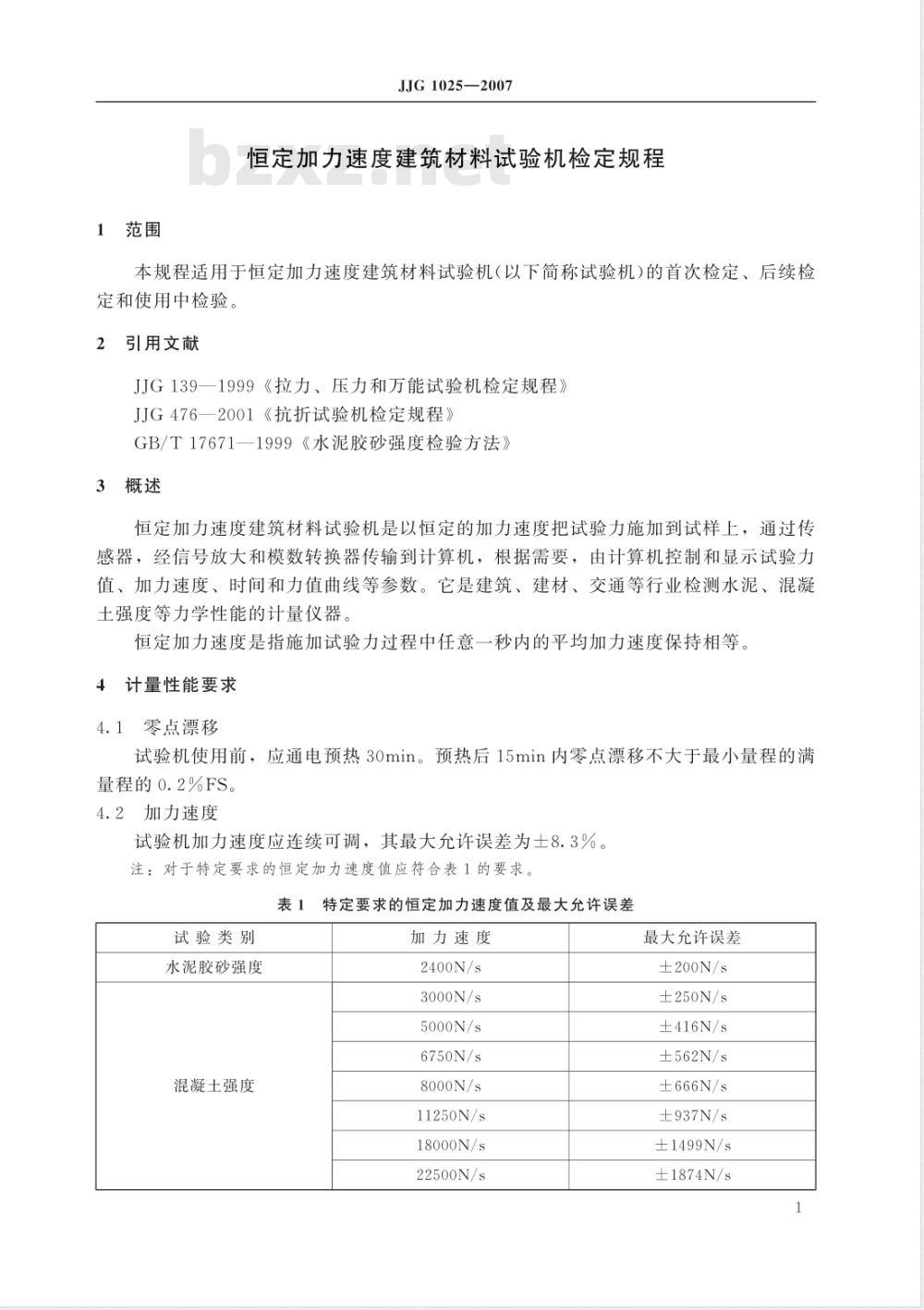

1范围
JJG1025—2007
恒定加力速度建筑材料试验机检定规程本规程适用于恒定加力速度建筑材料试验机（以下简称试验机）的首次检定、后续检定和使用中检验。
引用文献
JJG139一1999《拉力、压力和万能试验机检定规程》JJG476一2001《抗折试验机检定规程》GB/T17671一1999《水泥胶砂强度检验方法》3概述
恒定加力速度建筑材料试验机是以恒定的加力速度把试验力施加到试样上，通过传感器，经信号放大和模数转换器传输到计算机，根据需要，由计算机控制和显示试验力值、加力速度、时间和力值曲线等参数。它是建筑、建材、交通等行业检测水泥、混凝土强度等力学性能的计量仪器。恒定加力速度是指施加试验力过程中任意一秒内的平均加力速度保持相等。4计量性能要求
4.1零点漂移
试验机使用前，应通电预热30min。预热后15min内零点漂移不大于最小量程的满量程的0.2%FS。
4.2加力速度
试验机加力速度应连续可调，其最大允许误差为士8.3%。注：对于特定要求的恒定加力速度值应符合表1的要求。表1特定要求的恒定加力速度值及最大允许误差试验类别
水泥胶砂强度
混凝土强度
加力速度
2400N/s
3000N/s
5000N/s
6750N/s
8000N/s
11250N/s
18000N/s
22500N/s
最大允许误差
±200N/s
±250N/s
±416N/s
±562N/s
±666N/s
±937N/s
±1499N/s
±1874N/s
4.3试验力准确度指标
JJG1025—2007
试验力示值相对误差、重复性、零点相对误差和相对分辨力应符合表2规定表2试验力示值相对误差、重复性、零点相对误差和相对分辨力准确度等级
4.4噪声
示值相对误差/%
重复性/%
零点相对误差/%
相对分辨力/%
试验机工作时声音应正常。不大于1MN的试验机的噪声应不大于75dB（A），大于1MN的试验机的噪声应不大于80dB（A）。5通用技术要求
5.1铭牌、机架与安装
5.1.1试验机应有铭牌，铭牌上应标明产品名称、规格型号、准确度级别、编号、制造厂及出厂年月。
5.1.2试验机应水平地安放在稳固的基础上，其安装水平度应优于0.2mm/m，周围应留有不小于1.0m的空间。
5.1.3试验机机架应具有足够的刚性和试验空间，以便于装卸试样、标准测力仪（恒定加力速度试验机检定仪)以及其他辅助装置。5.1.4试验机应有自动调心的装置，试验机上、下压板工作面上，应清晰地刻有定位用的不同直径的同心圆。
5.1.5试验机使用环境清洁、干燥、无振源和腐蚀性气体。5.2试验力施加与测量装置
5.2.1施加试验力应平稳、均匀，无冲击颤动。5.2.2试验机应具有实时跟踪和峰值保持功能5.2.3试验机测力系统应具有校正、调零功能，在卸除试验力或所指示的最大试验力消失后，力的示值应回零。
5.3安全要求
5.3.1电器设备应安全可靠，绝缘良好。其电源线与机壳间绝缘电阻应不小于2M2。5.3.2试验力超过各级量程的最大试验力的2%～10%时，安全装置应能使试验机停止施加试验力。
5.3.3试验机的工作台或工作活塞移动到极限位置时，其安全装置应能立即使其停止移动。
6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。2
6.1检定条件
6.1.1检定环境条件
JJG1025—2007
试验机应在（10～35）℃、相对湿度不大于80%的条件下检定，电源电压波动范围应不大于额定值的10%，检定过程中温度波动应不大于2℃。6.1.2检定用标准计量器具及辅助设备6.1.2.1检定0.5级试验机使用准确度不低于0.1级的标准测力仪；检定1级试验机使用准确度不低于0.3级的标准测力仪。6.1.2.2秒表：0.01s。
6.1.2.3水平仪：0.05mm/m。
6.1.2.4声级计（A计权网络）。6.1.2.5绝缘电阻测量仪
6.2检定项目和检定方法
首次检定、后续检定和使用中检验的检定项目见表3。表3检定项目一览表
检定项目
加力速度
零点漂移
示值相对误差
重复性
零点相对误差
相对分辨力
首次检定
注：1.表中“十”表示必检项目，“进行检定。
后续检定
使用中检验
”表示可不检项目，也可根据实际情况和用户要求2.经安装及修理后对计量器具性能有重大影响时，其后续检定原则上须按首次检定进行。
6.2.2按通用技术要求5.1～5.3进行外观、性能、使用条件和安全装置的检查，符合要求后再进行其他项目的检定。6.2.3零点漂移量的检定
试验机通电预热30min，使其处于正常工作状态，并置零。在15min内，每隔3min读取一个显示值，其最大值和最小值之差为f，通过式（1）计算出零点漂移Z，应符合计量性能4.1要求。
式中：F
为最小量程的满量程试验力值，kN。(1)
6.2.4相对分辨力的检定
JJG1025—2007
目测检查试验机显示装置的分辨力，其相对分辨力应符合计量性能4.3的要求。数字式显示装置的可读能力为：若示值的变动不大于1个增量则为一个增量，反之应为数字式示值变动范围的1/2。试验力显示装置的相对分辨辩力按公式（2)计算。×100%
式中：r—试验力显示装置的分辨力，kN；F各级量程20%点的试验力示值，kN。6.2.5恒定加力速度的检定
检定时，把每一级量程分成5个间隔，用秒表记录每个间隔△F；对应的时间t；，加力速度U：按公式（3）计算：
式中：△F；—所选试验力的间隔，kN；t与△F;对应的时间间隔，s。
对于每一间隔的加力速度应测量3次，取各间隔3次测量的算术平均值U:，各间隔加力速度误差：按公式（4)计算：=—00
式中：?;—一每一间隔的加力速度误差，N/s；Uo——加力速度的标称值。
测得的各间隔加力速度误差均应符合计量性能4.2要求。6.2.6试验力的检定
（1）把标准测力仪正确地放在试验机工作台中心，且置零，在最大试验力下预压3次，施加试验力过程中速度应均匀、平稳，不能有卸试验力现象。每次预压完后，标准测力仪和试验机都置零。
（2）试验力的检定从最大试验力的4%开始至最大试验力，不少于5点，重复检定3次。
（3）以标准测力仪的示值为准，在试验机显示装置上读数时，示值相对误差、示值重复性R；分别按（5)式和（6)式计算。其结果应符合计量性能4.3要求。F-F
R, = Fmx = Frmm × 100%
式中：F；-试验机同一检定点3次读数的算术平均值，kN；F——标准测力仪指示力值，kN；Fimax—试验机同一检定点3次读数的最大值，kN;Fimin
试验机同一检定点3次读数的最小值，kN。4
JJG1025—2007
（4）以试验机显示装置的示值为准，在标准测力仪上读数时，示值相对误差；、示值重复性R；分别按（7)式和（8)式计算。其结果应符合计量性能4.3要求。o; =D-D
i×100%
Dimx- Dimin × 100%
式中：D—一试验机进程示值，kN;D;——标准测力仪进程同一检定点3次读数的算术平均值，kN；Dimax标准测力仪进程同一检定点3次读数的最大值，kN；Dimin—一标准测力仪进程同一检定点3次读数的最小值，kN。注：另推荐用专用计量标准器具的试验机检定方法，见附录C。6.2.7零点相对误差的检定
零点相对误差Fo按（9)式计算，其结果应符合计量性能4.3的要求。OFo
式中：Fio一卸除试验力后试验机显示装置的残余值，kN；F，各级量程的最大试验力，kN。6.2.8噪声的检定
试验机处于正常工作状态，将声级计的传声器面向声源水平放置，距试验机1.0m，距地面高度1.5m，绕试验机四周测量不少于6点，以测得的最大值作为试验机的噪声，应符合计量性能4.4要求。
6.2.9试验机检定记录格式见附录A。6.3检定结果的处理
检定合格的试验机发给检定证书，检定证书内页格式见附录B：检定不合格的试验机发给检定结果通知书，检定结果通知书内页格式同检定证书内页格式，见附录B，并注明不合格项目。
6.4检定周期
检定周期一般不超过1年；首次检定或经修理后检定合格的试验机第一个后续检定周期为半年。
附录A
送检单位
出厂编号
计量标准器型号规格
检定依据
一、外观
二、零点漂移
显示值/kN
零点漂移 Z=
恒定加力速度
试验力间隔/kN
时间/s
制造厂
恒定加力速度/（kN/s）
JJG1025—2007
试验机检定记录格式
型号规格
准确度等级
%RH检定日期
准确度等级
检定性质：口首次检定口后续检定使用中检验2
试验力示值相对误差、重复性、零点相对误差四、
五、噪声
试验力
进程示值/kN
检定证书号
平均值
标准值
核验员
示值相对
误差/%
重复性
检定员
零点相对
误差/%FS
附录B
JJG1025—2007
试验机检定证书和检定结果通知书内页格式B.1检定证书内页格式
一、外观
二、零点漂移
三、恒定加力速度（kN/s）
四、试验力示值相对误差、重复性、零点相对误差量程/kN
五、噪声
试验力/kN
示值相对误差/%
重复性/%
零点相对误差/%FS
B.2检定结果通知书内页格式同检定证书内页格式，并注明不合格项目
