本标准规定了标定总悬浮颗粒物采样器用的孔口流量计的技术要求及计量检定方法。本标准适用于大流量和中流量两类孔口流量计。 HJ/T 368-2007 环境保护产品技术要求 标定总悬浮颗粒物采样器用的孔口流量计 HJ/T368-2007 标准下载解压密码：www.bzxz.net

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准HJ

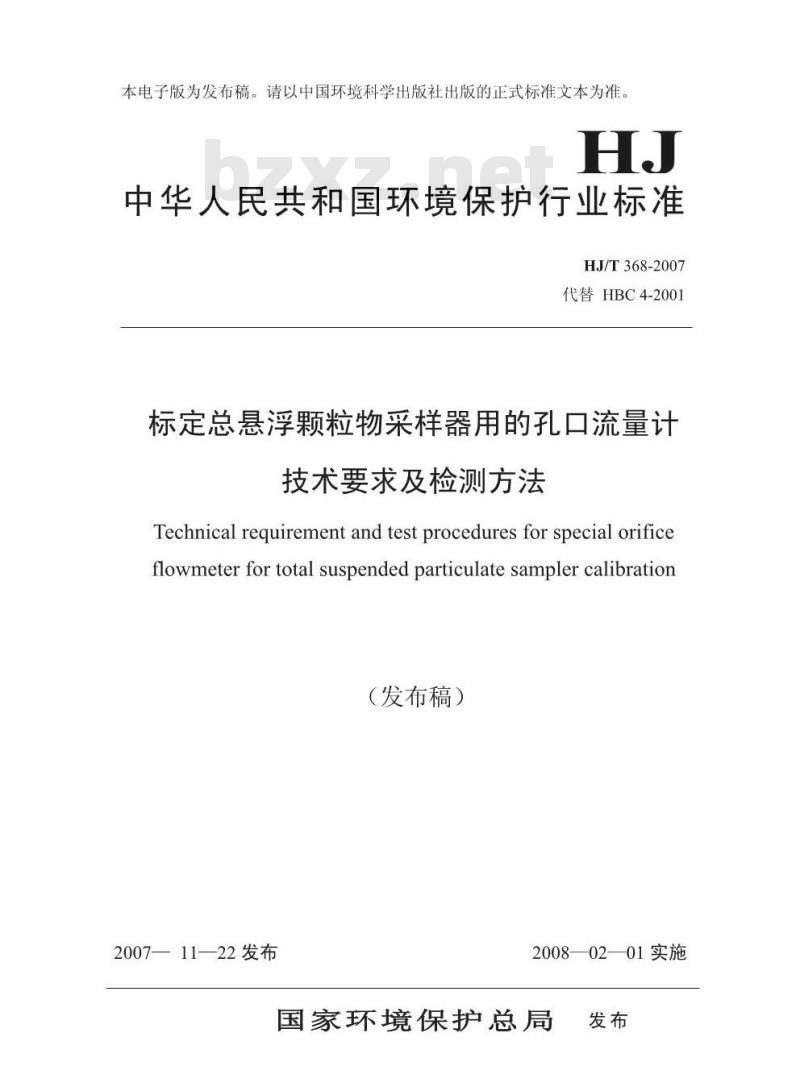

中华人民共和国环境保护行业标准HJ/T368-2007
代替HBC4-2001
标定总悬浮颗粒物采样器用的孔口流量计技术要求及检测方法
Technical requirement and test procedures for special orificeflowmeter for total suspended particulate sampler calibration（发布稿）
2007—11—22发布
2008—02—01实施
国家环境保护总局
1适用范围
2孔口流量计技术要求。
3大流量孔口流量计的计量检定方法.4中流量孔口流量计的计量检定方法目
附录A（资料性附录）大流量孔口流量计标定记录表.附录B（资料性附录）中流量孔口流量计标定记录表I
为贯彻《中华人民共和国环境保护法》，规范标定总悬浮颗粒物采样器用的孔口流量计的技术要求及检测方法，制定本标准。本标准规定了标定总悬浮颗粒物采样器用的孔口流量计的技术要求和计量检定方法。自本标准实施之日起，《标定总悬浮颗粒物采样器用的孔口流量计技术要求》（HBC42001）废止。bzxZ.net
本标准为指导性标准
本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境监测总站。本标准国家环境保护总局2007年11月22日批准本标准自2008年2月1日起实施。本标准由国家环境保护总局解释。1适用范围

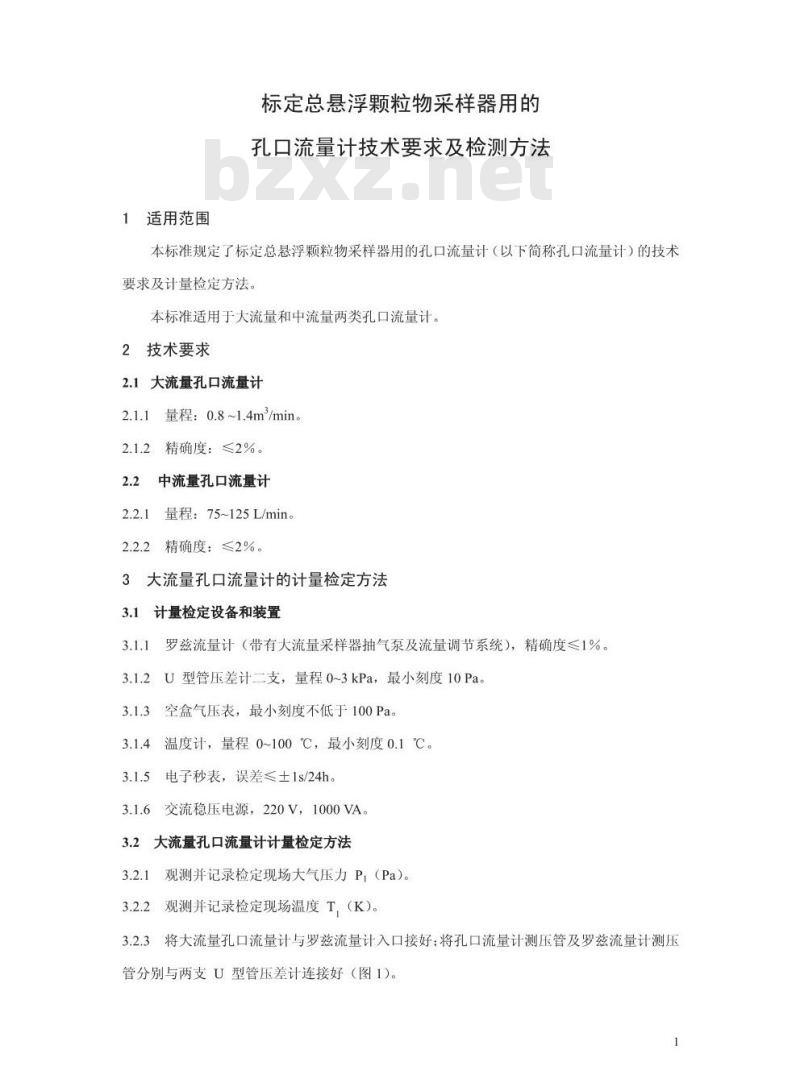

标定总悬浮颗粒物采样器用的
孔口流量计技术要求及检测方法本标准规定了标定总悬浮颗粒物采样器用的孔口流量计（以下简称孔口流量计）的技术要求及计量检定方法。
本标准适用于大流量和中流量两类孔口流量计。2技术要求
2.1大流量孔口流量计
量程：0.8~1.4m/min。
精确度：≤2%。
中流量孔口流量计
量程：75~125L/min。
精确度：≤2%。
大流量孔口流量计的计量检定方法3
计量检定设备和装置
罗兹流量计（带有大流量采样器抽气泵及流量调节系统），精确度≤1%。3.1.2
U型管压差计二支，量程0~3kPa，最小刻度10Pa，空盒气压表，最小刻度不低于100Pa。3.1.4
温度计，量程0~100℃，最小刻度0.1℃。3.1.5
电子秒表，误差≤土1s/24h。
交流稳压电源，220V，1000VA。3.2大流量孔口流量计计量检定方法3.2.1双
观测并记录检定现场大气压力P，（Pa)。3.2.2观测并记录检定现场温度T，（K)。3.2.3将大流量孔口流量计与罗兹流量计入口接好；将孔口流量计测压管及罗兹流量计测压管分别与两支U型管压差计连接好（图1）。1
3.2.4漏气检查
罗兹流量计压差计
孔口流量计压差计
孔口流量计
罗兹流量计
流量调节系统
罗兹流量计读数
图1用罗兹流量计标定大流量孔口流量计系统示意图将两台U形管压差计的连接软管夹死，用橡皮垫堵住孔口流量计的孔口，开启抽气泵，20秒内罗兹流量计应无读数变化。否则，需检查漏气位置，排除漏气故障，直至罗兹流量计无读数变化。取下橡皮垫，打开两台U形管压差计的连接软管。3.2.5大流量孔口流量计标定（标定记录表参见附录A）在大流量孔口流量计流量范围内，均勾选取7点流量值。启动抽气泵，调节流量至每一选取点附近，维持流量不变，待罗兹流量计读数为一整数值时，启动秒表计时，并记录罗兹流量计初始读数Vi，读取并记录罗兹流量计压差值△P（Pa）和孔口流量计的孔口的压差值△H（Pa），待罗兹流量计读数至少增加1m，终止计时，记录罗兹流量计终止读数V,和测定时间t（min）。
重复上述步骤，逐一标定所选7个流量点。3.2.6由罗兹流量计读数计算孔口流量计7点通过的计量体积VV.=Vr-y.
式中：V.为孔口流量计7点通过的计量体积，m2
V.为罗兹流量计终止读数，m；
V,为罗兹流量计初始读数，m2
3.2.7将每一点V.值换算为标准状况体积V、P-AP()
式中：V~为标准状况体积，m2；P，为标定现场大气压力，Pa；
AP为罗兹流量计入口压差，Pa；P为标准状况大气压力，101325Pa；T为标准状况温度，273.15K；
T，为标定现场环境温度，K。
3.2.8计算每一标定点的标准状况体积流量Qy=
式中：Q为每一标定点的标准状况标定流量，m/min；t为每一标定点在标定时测定的时间，min。3.2.9计算每一标定点孔口流量计压差修正项Y=
273.15AHP,=0.0519
101325T
将七组Y和Q计算值进行线性回归，得出线性回归方程Y=BQ~+A
3.2.10对孔口流量计标定精度的计算3.2.10.1计算各标定点对回归直线偏离的百分率PL(2)
将各标定点测定、计算的Q值代入（5）式，求出计算值Ycal再与该点按（4）式计算的Y值比较，求出PL
Y-Yeal×100%
3.2.10.2如果任何一标定点的PL值，超过土2%，则需按4.2.5规定操作，重作该点数据，3
并重复3.2.6～3.2.10步骤，直至满足本条款要求为止。不能满足本条款要求者，为不合格品。3.3大流量孔口流量计检定周期
大流量孔口流量计检定周期为2年。注：本检定方法亦可用于中流量孔口流量计的计量检定，罗兹流量计需在中流量孔口流量计量程范围进行标定。
4中流量孔口流量计的计量检定方法4.1计量检定设备和装置
钟罩式气体流量标准装置（简称钟罩），准确度不超过土1%。U形管压差计两支，0～3kPa，最小刻度为10Pa。空盒气压表一台，最小刻度不大于100Pa温度计一支，0～100℃，最小刻度0.1℃。自动计时器一台，测量相对误差应不超过0.01%钟罩式气体流量标准装置与中流量孔口流量计间的接口装置一台。4.25
中流量孔口流量计标定程序（标定记录表参见附录B）4.2.1标定前，调节好钟罩的水位，进行温度平衡，保证水温与室温温差不大于0.5℃。4.2.2观测并记录标定现场大气压Pi（Pa)。4.2.3月
用接口装置将中流量孔口流量计的孔口端与钟罩式气体流量标准装置的排气管连接好；将孔口流量计测压管及钟罩式气体流量标准装置排气管测压管分别与两台U形管压差计连接好（参见图2）。
4.2.4漏气检查
将两台U形管压差计连接软管夹死，用橡皮垫封住孔口流量计排气口，开启调节阀20秒内钟罩应无位置变化。如果钟罩向下位移，说明系统漏气，检查漏气位置，确保排除漏气故障。关闭调节阀，接通U形管压差计的连接管。4.2.5在中流量孔口流量计流量范围内，均选取7点。将钟罩提升至最高位置，用橡皮垫封住孔口流量计排气口，观测并记录钟罩水温T2（K）。开启孔口流量计排气口，调节流量调节阀至一个流量选取点附近，维持流量稳定，测定并记录钟罩式气体流量标准装置排出已知定体积气体V的时间t，同时读取并记录孔口上游压差值△P和孔口流量计的压差值△H。重复上述步骤，逐一标定所选7个流量点。4
中流量孔口流量计
孔口流量计接口
钟翠式气体流量标唯装置
【调节阀
图2用钟罩式气体流量标准装置标定中流量孔口流量计系统图4.2.6将每一点排放体积V换算为标准状况体积Vn(P+APYT
式中：VN为标准状况体积，L；
Pi为标定时大气压，Pa：
AP为孔口上游压差值，Pa；
PN为标准状况压力，101325Pa；TN为标准状况温度，273.15K；
T为标定时钟罩水温，K
4.2.7计算每一点标准状况流量
式中：QN为标准状况流量，L/min；t为标定时的测定时间，min。
4.2.8计算每一点孔口流量计压差修正项YY=
(P+APYT
将7组Y和Q值进行线性回归，得出线性回归方程（见5式）。4.2.9对孔口流量计标定精度的计算4.2.9.1偏离回归直线百分量PL的计算偏离回归直线百分量PL的计算方法同3.2.10.1。4.2.9.2如果任一标定点的PL值，未落入土2%的范围内，重复4.2.5～4.2.9步骤，重新标定该点，直至满足本条款要求为止。不能满足本款要求，孔口流量计为不合格产品。3中流量孔口流量计的检定周期
中流量孔口流量计的检定周期为2年。6
流量计编号
大气压
罗兹流量计压
差P，Pa
附录A
（资料性附录）
大流量孔口流量计标定记录表
测试日期
测试者
孔口流量计
压差，Pa
标准状况
流量QN，m
流量计编号
孔口上游压
差值△P，Pa
大气压
钟罩体
积V，L
附录 B
（资料性附件）
中流量孔口流量计标定记录表
测试日期
，min
孔口流量计
压差H，Pa
测试者
标准状况
流量QN，m2
