ICS 29. 160. 30

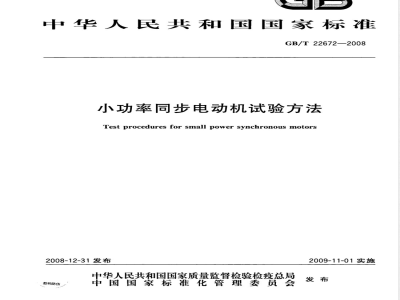

中华人民共和国国家标准
GB/T22672—2008
小功率同步电动机试验方法
Test procedures for small power synchronous motors2008-12-31发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会　
2009-11-01实施
规范性引用文件
试验项目
试验要求
试验电源下载标准就来标准下载网
测量仪器
测量要求
测量线路
5定子绕组对机壳及绕组相互间绝缘电阻的测定5.1
测定时电动机的状态
兆欧表的选用
测量方法
6定子绕组在实际冷状态下直流电阻的测定6.1实际冷状态下绕组温度的测定6.2绕组直流电阻的测量
空载电流和空载损耗的测定
堵转转矩和堵转电流的测定
测定要求
测定方法
测定结果的换算
9起动过程中最小转矩的测定
用电机测功机测定
用磁滞或磁粉测功机测定
用转矩测量仪测定
失步转矩的测定.
电机测功机法·
磁滞、磁粉及涡流等测功机法
绳索滑轮法
转矩测量仪法
11牵人转矩的测定
电机测功机法
11.2磁滞、磁粉及涡流等测功机法·11.3
绳索滑轮法
12温升试验
12.1概述
12.2温升试验时冷却空气温度的测定12.3
停车后定子绕组电阻的修正
GB/T22672—2008
GB/T22672-2008
12.4温升试验方法
13效率和功率因数的测定
效率的测定
功率因数的求取
电源电压下降后失步转矩的测定输人功率和输人电流的测定
感应电压测定
超速试验
噪声的测定
振动的测定
外壳防护等级(IP)测试
湿热试验
定子绕组短时升高电压试验
定子绕组对机壳及绕组相互间的耐电压试验23.1试验要求
耐电压试验方法
试验电压值及时间
24匝间耐压测试
25泄漏电流测试
附录A（资料性附录）物理量的符号及单位附录B（规范性附录）测功机转矩读数的修正·I
本标准按照GB/T1.1一2000的格式要求进行编写。本标准的附录A为资料性附录，附录B为规范性附录。本标准由中国电器工业协会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26)归口。GB/T22672—2008
本标准起草单位：广州电器科学研究院、河北五洲集团有限公司、横店集团联宜电机有限公司、闽东电机(集团)股份有限公司。
本标准主要起草人：罗军波、马世忠、胡佳宗、葛红民、杨继秀。本标准为首次发布。
1范围
小功率同步电动机试验方法
本标准规定了各类小功率同步电动机的试验方法。GB/T22672-2008
本标准适用于折算至1500r/min时连续额定功率不超过1.1kW的各类小功率同步电动机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB755—2008旋转电机定额和性能（IEC60034-1：2004，IDT）GB/T2421--1999电工电子产品环境试验第1部分：总则GB/T2900.27—2008电工术语小功率电动机GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分分级（IEC60034-5：2000，IDT）GB/T5171—2002小功率电动机通用技术条件GB/T7676.2--1998直接作用模拟指示电测量仪表及其附件第2部分：电流表和电压表的特殊要求（idtIEC60051-2：1984）GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法(ISO1680:1999,MOD)
GB/T12113—2003接触电流和保护导体电流的测量方法（IEC60990：1999，IDT）GB12350小功率电动机的安全要求GB/T12665一2008电机在一般环境条件下使用的湿热试验要求JB/T9615.1--2000交流低压电机散嵌绕线匝间绝缘试验方法JB/T10490—2004小功率电动机机械振动振动测量方法、评定及限值3试验项目
本标准叙述的各类电动机试验项目如下：定子绕组对机壳及绕组相互间绝缘电阻的测定；a)
定子绕组在实际冷状态下直流电阻的测定；空载电流和空载损耗；
堵转转矩和堵转电流；
起动过程中最小转矩的测定；
失步转矩的测定；
牵人转矩的测定；
温升试验；
效率和功率因数的测定；
GB/T22672-2008
i）电源电压下降后失步转矩的测定；输人功率和输人电流的测定
k）车
感应电压测定；
m）超速试验；
噪声的测定；
振动的测定；
外壳防护等级(IP)测试；
湿热试验；
定子绕组短时升高电压试验；
定子绕组对机壳及绕组相互间的耐电压试验；s）
匝间耐压测试；
u）泄漏电流测试。
型式检验及出厂检验需要进行的项目，应按GB755及GB/T5171以及各类电动机标准的规定。4试验要求
4.1试验电源
试验电源的电压波形正弦性畸变率应不大于2%，温升试验时应不大于1.5%（三相永磁同步电动机的专用可控硅变频电源除外）。三相电源应为实际平衡的电压系统，电压的负序分量应小于正序分量的0.5%，且零序分量的影响应予消除。在额定电压时，如果由电压表所测得的三相线电压其最大值与最小值之差不超过额定电压的1%，则可满足实际平衡的电压系统的要求。试验期间，电源频率与额定频率之差应在额定频率的士0.5%范围内。试验电源在试验期间不允许频率发生快速变化，因为频率快速变化不仅影响被试电动机，也会影响到输出测量装置。测量期间频率变化量应小于0.1%。4.2测量仪器
型式试验时所用电表的准确度等级应不低于0.5级（兆欧表除外），电流互感器的准确度等级应不低于0.2级。测力计的准确度等级应不低于1.0级（悬挂式弹簧秤除外），温度计的误差应不大于士1℃，被试电动机额定转矩测量的准确度：在0.5N·m以上时应不低于1%；在0.2N·m以下时应不低于2%。
选择仪表时，应使测蛋值位于20%95%仪表量程范围内。4.3测量要求
a）除堵转试验外，电流的测量，不应使用电流互感器。b）三相电流应用3个电流表测量，三相功率应用两瓦特表法进行测量，或者采用三相电量综合测量仪表进行测量。
c）测量三相电压和三相电流时，应取三相读数的平均值作为测量的实际值。d）为使测量准确，所有被测量（包括转矩)应尽可能同时读取。4.4测量线路
试验时单相电动机采用图1的测量线路，三相电动机应采用图2的测量线路。当所用电流表及瓦特表电流线圈内阻较大不能满足测量要求时，单相电动机允许采用图3的测量线路，三相电动机允许采用图4的测量线路。在图1～图4中，V为电压表，A为电流表，W为功率表，HK为3级双投开关。2
电源端
电动机蜡
单相电动机测量线路
电源端
电动机器
三相电动机测量线路
电源端
电动机端
3单相电动机测量线路
GB/T22672-—2008
GB/T22672—2008
电源端
电动机蜡
图4三相电动机测量线路
为迅速可靠地换接电压表，图2中3级双投开关HK可采用万能转换开关或组合开关，图1中单极双投开关HK可采用旋转式按钮或乒乓开关，不允许采用不合要求的波段开关，为提高测量准确度，测量线路中的导线压降影响应设法消除。4.4.1对图1及图2的测量线路，温升及负载试验时测量要求如下：a）测量时先将电动机端电压及负载调至额定值，读取电压后尽快换接开关HK测量电网端电压值及其余电表指示值（此时电压不允许接在电动机端）。最后在保持电网端电压及负载不变的情况下（电动机端电压应为额定值）进行温升试验，当温升稳定时所测得的电流及输入功率，即为额定电流及额定输人功率。
被试电动机在额定负载时其电动机端电压为额定电压。与电网端电压相差不允许大于额定b）
电压的1.5%，即电网端电压与电动机端电压之比不大于1.015。c）在额定负载时如电动机端电压与电网端电压相差大于额定电压的0.5%但小于额定电压的1.5%时则电动机的实际输入功率P；应按式（1)进行修正。P=P-R
式中：
P—瓦特表测得的输人功率，单位为瓦特(W)；I—-电流表测得的电流（三相电动机应为三相平均值），单位为安培（A)；R-测量线路中所有电流表及瓦特表电流线圈的总电阻，单位为欧姆(Q2)。（1）
d）选用内阻较小的电流表及瓦特表电流线圈进行测量时，一般可满足b)项的要求，当选用内阻很小的电表进行测量时，一般情况下可高于c)项要求，即在额定负载时电动机端电压与电网端电压相差小于额定电压的0.5%，电动机的输入功率不用进行修正。e）电压的测量应选用内阻较高的电压表，全偏转电流应不大于15mA，以免影响测量的准确度。4.4.2当所用电流表及瓦特表电流线圈的内阻较大，测量结果不能满足上述要求时，则可将图1及图2中的电压表固定接于电动机端或采用图3及图4的测量线路。但在此线路中通过电压表的电流不允许大于被试电动机额定电流的1%。测量结果应对电动机的实际输人功率P，按式(2)进行修正P =P-R-
式中：
P-瓦特表测得的输人功率，单位为瓦特（W)；4
.（2)
I一电流表测得的电流（三相电动机应为三相平均值），单位为安培(A)；R一一测量线路中所有电流表及瓦特表电流线圈的总电阻，单位为欧姆(2)；U一电压表读数，单位为伏特(V)；Rv—电压表内阻，单位为欧姆(2)。GB/T22672—2008
当被试电动机额定电流在0.1A以上时，如果具备全偏转电流不大于1mA的0.5级高内阻电压表、电流表和瓦特表，或内阻更小的电表等可供使用时，则按图3及图4的测量线路进行测量时，可得到既准确文简便的结果，此时被试电动机的输人功率可不用进行修正。5定子绕组对机壳及绕组相互间绝缘电阻的测定5.1测定时电动机的状态
电动机绕组的绝缘电阻应分别在实际冷状态下和热状态下（或温升试验后）进行测定。磁滞同步电动机可仅在实际冷状态下测定。出厂检验时，仅在实际冷状态下测定。5.2兆欧表的选用
根据电动机的额定电压，按表1选用兆欧表。表1兆欧表的选取
电动机的额定电压/V
>36～500
如有特殊要求就按有关标准规定进行。5.3测量方法
兆欧表电压值/V
a）三相电动机如各相绕组始末端均引出时，应分别测量每相绕组对机壳及各相绕组之间的绝缘电阻。如三相绕组已在电动机内部连接仅引出3个出线端时，则测量所有绕组对机壳的绝缘电阻。
b）单相电动机如主副绕组始末端均引出时，应分别测量主副绕组对机壳及主副绕组之间的绝缘电阻。如主副绕组已在电动机内部连接，则测量所有绕组对机壳的绝缘电阻。c）只有一个绕组的单相电动机只测量绕组对机壳的绝缘电阻。6定子绕组在实际冷状态下直流电阻的测定6.1实际冷状态下绕组温度的测定测定绕组电阻时应同时测定绕组温度，绕组温度可用温度计或热电偶测定，当所测温度与冷却空气温度相差不超过2K时，则所测温度即为实际冷状态下绕组的温度。如绕组温度不可能直接测量时，则在测量绕组电阻之前，电动机应在室内放置5h以上，记录仪表用同步电动机应放置2h以上，此时室温即可作为绕组的温度。6.2绕组直流电阻的测量
6.2.1绕组的直流电阻用双臂电桥、单臂电桥或者数字式欧姆表测量，1以下的电阻必须采用双臂电桥测量。
6.2.2当采用数字式欧姆表等测量绕组电阻时，通过被测绕组的电流，应不超过额定电流的10%，通电时间应不超过1min。
6.2.3测量时电动机转子静止不动，定子绕组电阻应在出线端子上测量，每一电阻应测量2次，2次电阻相差应不大于所测电阻值的1%，取其平均值作为电阻的实际值。出厂检验时每一电阻可测量一次。5
