ICS73.010
备案号：25353—2008

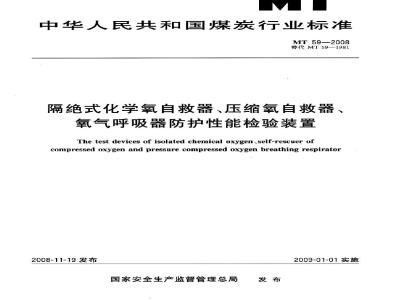

中华人民共和国煤炭行业标准
MT59—2008
替代MT59-1981
隔绝式化学氧自救器、压缩氧救器氧气呼吸器防护性能检验装置
Thetest devices of isolated chemical oxygen,self-rescuer ofcompressed oxygen and pressure compressed oxygen breathing respirator2008-11-19发布
国家安全生产监督管理总局
2009-01-01实施
规范性引用文件
术语和定义
型式、分类、型号、基本参数和使用条件技术要求
试验方法
检验规则
标志、包装、运输和贮存
HiikNikca
MT59—2008
MT59—2008
本标准为强制性标准。
本标准是对MT59—1981的修订。前言
本标准与MT59—1981相比主要变化如下：-原MT59—1981AJH型氧气呼吸器校验仪》修订为MT59—2007《隔绝式化学氧自救器、压缩氧自救器、氧气呼吸器防护性能检验装置》；新版标准的计量单位，使用国际标准计量单位符号表示；增加了检验装置及仪器设备明细表；-增加了型式检验项目等。
本标准由中国煤炭工业协会科技发展部提出。本标准由煤炭行业煤矿安全标准化技术委员会归口。本标准由煤炭科学研究总院抚顺分院、安标国家矿用产品安全标志中心、山西虹安科技有限公司负责起草。
本标准主要起草人：余进、马善清、李新年、胡继红、马云龙、袁洪军、王怡芳、郑华、陈福民、余博龙马龙、董瑾等。
本标准所代替标准历次版本发布情况为：MT59-1981。
1范围
隔绝式化学氧自救器，压缩氧自救器，氧气呼吸器防护性能检验装置
HiiKANrKAca-
MT59—2008
本标规定了隔绝式化学氧自救器、压缩氧自救器、压缩氧气呼吸器、氧呼吸器防护性能检验装置的规范性引用文件、术语和定义、型式、分类、型号、基本参数和使用条件、技术要求、试验方法、检验规则、标志、包装、贮存。
本标推适用隔绝式化学氧自救器、压缩氧自救器、氧呼吸器防护性能检验装置（以下简称：检验装置)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB191包装储运图示标志
GB8982医用氧气
MT/T154.10煤矿用安全仪器仪表产品型号编制方法和管理办法隔绝式化学氧自救器
隔绝式正压氧气呼吸器
AQ1053隔绝式负压氧气呼吸器
AQ1054
隔绝式压缩氧气自救器
3术语和定义
下列术语和定义适用于本标准。3.1
隔绝式化学氧自救器、压缩氧自救器、氧气呼吸器防护性能检验装置theequipmentof isolatedchemical oxygen ,self-rescuer of compressed oxygen and pressure compressed oxygen breathing respiratortest
用于检测隔绝式化学氧自教器、压缩氧自救器、氧气呼吸器的防护性能的检验设备。3.2
nominal protection time
额定防护时间
在规定的做功功率条件下，检验装置符合产品防护性能要求的使用时间。3.3
高压系统highpressuiresystem
由氧气瓶、氧气瓶开关、减压器、手动补给阀和压力指示器等高压部分及其连接件形成的高压气路。3.4
余压报誉警
warningfortheremainder pressureinside cylinder气瓶气压降低到规定值时报警器的报警。1
MT59—2008
呼气阻力exhalationresistance防护性能试验后，从产品口具处通入30L/min和85L/min的正压稳定气流时测得的阻力值。3.6
吸气阻力inhalationresistance防护性能试验后，从产品口具处通人30L/min和85L/min的负压稳定气流时测得的阻力值。3.7
吸气温度inhalationtemperature防护性能试验中，从距产品口具45mm处测得吸人气体的温度。3.8
breathingsystem
呼吸系统
由口具（面罩）、鼻夹、呼吸导管、气囊、排气阀和供氧装置及连接件与佩戴者呼吸器官形成的起呼吸保护作用的系统。
型式、分类、型号、基本参数和使用条件4.1型式
数字显示、信号采集处理、累计报表式。4.2分类
按用途分为手动采集型和自动采集型两类。4.3型号
型号表示方法应符合MT/T154.10的规定，如下：ZH口
检验单位统一排列顺序号：1～99第二特征代号：呼吸器
第一特征代号：自救器
产品类型代号：检验装置
4.4使用条件
4.4.1本产品适用实验室中使用。主要用于矿用隔绝式化学氧自救器、压缩氧自救器，森林消防用逃生器，船舶用逃生器，消防用压缩空气呼吸器、隔绝式压缩氧气呼吸器等的防护性能试验和检测。4.4.2实验室环境条件：
a）压力：68kPa~115kPa;
b）温度：20℃±3℃
相对湿度：≤98%RH，
5技术要求
5.1外观一般检查
5.1.1整机产品设计、生产，制造应符合本标准的规定，并按规定程序批准的图样和技术文件组织实施。
5.1.2整机产品表面应无明显划伤，光滑平整，出厂应有保护措施。5.1.3检验装置的接口、口具、面罩和呼吸软管应采用无毒无味的橡胶材料制造。2
5.2整机性能
5.2.1防护时间测试范围应在0min~300min之间。HiiKoNiKAca
MT59—2008
5.2.2呼吸机应能达到手动和白动调节，其呼吸量应在（0～90)L/min士0.3L/min范围内。5.2.3呼吸机的呼吸频率应在（20~25）次/min士1次/min之间选择。5.2.4外接钢瓶的CO，配人量：(02.5)L/min土0.05L/min。5.2.5整机内部的O，耗量：（0~2.5)L/min士0.05L/min。5.2.6整机内部的吸气中CO.%浓度：最高值小于等于3.0%，平均值小于等于1.5%。5.2.7整机内部的吸气中O，%浓度：大于等于21%。5.2.8整机内部的呼，吸温度（吸气37℃士0.5℃，呼气小于等于60℃）。5.2.9整机内部的吸气中的相对湿度：大于等于95%RH。5.3自动控制要求
5.3.1检验装置应实现计算机自动控制功能。测试过程中应能显示静态和动态系统运行状况及图示画面。
5.3.2检验装置运行中应有02和CO2浓度、压力、温度，流量在单位时间内变化曲线及一年内累计历史报表。
5.3.3计算机显示与显示仪表数据对比应无误差，应有非正常运行报警提示或超越设定值报警，可以在选择时间段内打印原始记录及报表。5.3.4原始记录应包括：报告编号、检验日期、被检验的产品名称及型号、试验依据标准及条款要求、实验室环境状态、检验人员登记、被测样品编号、使用设备及仪器仪表名称、试验气体及浓度要求等。5.4结构要求
5.4.1检验装置的气密性：在980Pa负压下，保持1min，压力上升应不大于30Pa。5.4.2呼吸机出口与被检验产品人口，应不大于600mm距离。5.4.3呼吸机出口与增湿器接口，应不大于300mm距离。5.4.4吸气温度测试点应与被检验的产品入口的距离为200mm士5mm。5.4.5COz分析仪和氧气分析仪与被检验的产品有效距离，应不大于600mm。采用人工佩带进行直接测试的有效距离，应不大于800mm。5.5材料要求
5.5.1系统内使用的金属或非金属材料不得分解出有毒、有害、有味气体。5.5.2外壳和紧固件采用耐腐蚀或经耐腐蚀处理的材料。5.5.3橡胶和塑料材料应具有良好的耐热、耐寒和耐老化性能等。6试验方法
6.1检验装置防护性能试验
6.1.1试验示意图如图1所示。
6.1.2试验设备见表1。
6.1.3试验准备工作
按图1安装连接好试验装置。除呼吸机加温增湿气外，检测气体管路容积应不大于2L。a）干湿球温度计应设置在与被测产品同一等温面内，即与过滤器的距离保持相等；b）检查装置气密性。当在装置内建立起1960Pa负压时，保持1min，压力应不超过30Pa；标定呼吸机的呼吸频率和呼吸量；c）
d）用标准气样标定红外线二氧化碳气体分析仪；3
MT59—2008
仿人工呼吸机：
4、10、29
5、26-
8、14
9、28-
12、31-
单向逆止阀；
CO,钢瓶：
转子流量计：
湿式气体流量计：
硅橡胶膜片呼气阀；
缓冲气袋；
温度测试仪；
红外线CO分析仪；
采气泵；
干燥塔；
补水器；免费标准下载网bzxz
仪器设备名称
呼吸机
呼气阀
加温增湿器
温度控制仪
溢度计
干湿球温度计
17、20-
图1检验装置
表1仪器设备
温度指示控制仪：
三通接头1
压力表或压力变送器：
受检白敦器或呼吸器；
恒温箱，
打印机，
采集器与计算机：
热磁02分析仪
热交换器：
加热器：
鼓泡式加温增湿器。
规格要求和说明
呼吸量10L/min~80L/min，呼吸频率10次/min、20次/min，25次/min、30次/min，呼吸比1：1
用压缩氧呼吸器呼气阀，30L/min稳定气流测定通气阻力少于30Pa按标准通用型制造
0℃~100℃，分度值0.5℃
0℃~100℃，分度值0.5
水银温度计（或电子测温仪）2只，测量温度范围0~50℃，分度值0.1℃序号
仪器设备名称
干燥塔
二氧化碳分析仪
氧气分析仪
湿式气体流量计
压力变送器
实验箱
流量变送器
流量变送器
电子秒表
表1（续）
规格要求和说明
容积260mL，2只，内装块状无水氯化钙或变色硅胶量程0%~5%，分度值0.2%
量程0%~100%，分度值0.2%
量程为0㎡~5m，精度为士1%
测量应为—2000Pa~2000Pa
HiiKAoNiKAca
MT59—2008
容积为300mm×300mm×260mm。材质为塑料、有机玻璃，或薄金属板（外涂保温漆）等
量程0.6m/h6m/h，准确度2.5级
量程0.016m/h~0.16m/h，准确度2.5级分辨率为±1% s
调节两个加温增湿器的温度；
f）标定CO，的进气流量耗氧量，并按图1连接方式采样。6.1.4试验方法
6.1.4.1呼吸量测定需要用秒表、湿式气体流量计、采气袋、小气泵等。需两人合作进行，将呼吸机的呼气管和吸气管从专用工具接头处打开使吸气端口对空气，呼气端口对采气袋，将呼气管路上的CO，配人管夹住，然后开启呼吸机并开启秒表计时。把呼吸机在1min内呼出的气体全部封存在采气袋中，再将采气袋转接到湿式气体流量计的人口上，用手推挤压或用小气泵传输，慢慢、均匀地将气袋中收集到的气体全部送人湿式气体流量计中，最后从湿式流量计的表盘和计数器上读出被测气体的体积数，如此测量三次，取平均值作为确定结果。不符合试验条件要求时，要调节呼吸机，直到符合要求为止。
6.1.4.2CO.分析仪的零点和灵敏度标定。标准气体：Nz/Ar99%~100%，COz/Ar4.0%~5.0%各—瓶。标定零点：先将分析仪通电预热到指示灯闪亮后，以0.5L/min的流量向仪器的气体入口中通人氮气，看仪器是否显示为零，否则应打开仪器前面面板，调节零点电位器，使仪器指示零点，稳定后关闭N2流量，通人新鲜空气，仪器指示会稳定在零点左右。标定灵敏度：零点标定完成后，向仪器入口中通入CO2标准气，流量限定在0.5L/min，分析器（仪器）指示应显示标准气样的浓度值，否则应打开前面板调节灵敏度电位器（E点电位器），直到仪器显示气样浓度值为止。
6.1.4.3氧气分析仪的零点和灵敏度标定。标准气样：N./Ar99%～100%，02/Ar95%～100%各一瓶。零点标定：先将氧气分析仪通电预热到指示灯闪亮（氧气分析仪按说明书规定的预热时间），然后以0.5L/min流量向仪器入口通人N，稳定时仅器指示应为零：否则要调节仪器面板上的零点调节按钮（有的仪器为零点电位器旋钮），直至指示零点为止，关闭N。气瓶，断开输人气路。打开仪器面板上的气泵开关，使仪器入口进入新鲜空气，稳定时仪器指示应为20.8%～21%，否则，仍需调节仪器的零点和灵敏度。
灵敏度标定：从仪器人口处通入0.5L/min的氧气标准气样，稳定后仪器指示应为标准气样的浓度值：否则应调节面板上的灵敏度（或称终点）调节按钮（或旋钮），直到显示与气样浓度值相符为止。然后关闭气瓶开关，再依照上述方法分别通人N，、新鲜空气、标准氧气复查一遍，都符合要求后关闭气瓶，标5
MT59—2008
定完毕。
6.1.5试验结果
试验结果应包括：
a）测试时间，
b）CO,配人量；
c）Oz耗量；
d）吸气中CO.%浓度；
e）吸气中0%浓度，
f）呼、吸温度，
g）呼、吸阻力。
6.2专用口具接头
6.2.1专用口具接头的外观质量情况由校验人员目测观察确定。6.2.2专用口具接头的尺寸由校验人员用经专门计量测试部门标定的钢板尺或卡尺测量标定。6.2.3专用口具接头上设置的旋转电磁阀活门，其开启与关闭额率可由校验人员用电子秒表测定。6.3专用操作程序软件的功能
利用经专门计量测试部门标定的软件分别依据MT425，MT867和AQ1053标准进行验证标定。
6.4温度测控显示系统的功能
由试验和校验人员用经专门计量测试部门标定的仪器仪表在防护性能试验中比照对比标定。6.5流量、浓度测控显示系统的功能由试验和校验人员用经专门计量测试部门标定的仪器仪表在防护性能试验中比照对比标定。6.6压力测试系统的功能
由试验和校验人员用经专门计量测试部门标定的仪器仪表在防护性能试验中比照对比标定。6.7计算机和操作系统软件
可由试验人员手工操作并记录各指标参数完成试验。6.8氧气质量
应按GB8982规定的方法进行，也可用氧气分析仪进行测定。7检验规则
7.1检验要求
产品须经国家指定的产品质量监督检验部门按本标准进行检验，经检验合格颁发检验合格证后企业方可组织生产。
7.2出厂检验
出厂检验由制造厂质量检验部门按本标准规定的要求检验，检验合格出具合格证后方可出厂。出厂检验分为逐台检验和抽样检验，其检验项目见表2。7.3型式检验
有下列情况之一时，应进行型式检验：a）新产品鉴定、定型试验或老产品转厂生产时；正常生产后如结构、材料、工艺有较大改变，可能影响产品性能时；b)i
正常生产时，每年应进行一次；c)
停产一年后再次恢复生产时：
检验项目
外观一般检查
防护时间测试
呼吸量
呼吸频率
CO,配入量
O2耗量
吸气CO，浓度
吸气O浓度
吸气温度
吸气中的相对显度
自动控制要求
气密性
呼吸机与产品出、人口距离
呼吸机与增湿气距离
吸气温度测试点与产品距离
分析仪与产品距离
表2检验项目
技术要求
出厂检验
逐台检验
注；“一\为不检验项目；“}\为检验项目；\O\为型式检验项目。e
出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出要求时。7.4
抽样方法
抽样检验
从出厂检验合格的产品中随机抽取，抽样数量不少于一台，抽样基数不少于三台。7.5判定规则
HiiKNKAca-
MT59—2008
型式检验
对样品检验结果，其中试验一台项不合格，应加倍复检。加倍复检仍有一台项不合格时，则判该抽样产品不合格；否则为合格。
8标志、包装、运输和贮存
8.1标志
铭牌的内容包括：
产品名称和型号：
计量器具制造许可证号；
国家指定签发的合格证号。
外壳上应有的标志包括：
生产日期及其批号；
整机质量（千克）；
生产厂名称或代号；
应有安全保护警示牌。
产品过滤器上应有生产厂的代号或厂名永久性标志。MT59—2008
8.2包装
包装箱外壁应符合GB191标准要求，并有下列标志：产品名称及型号：
产品数量；
包装箱外形尺寸、净重；
生产厂名称，
“严禁受潮”“易碎物品”等文字或符号。8.2.2产品包装要求
包装箱内应有防止产品互相碰撞的措施，表面应完整无损，要有防雨、防碰撞措施。8.3产品出厂时应附文件
产品出厂时应附下列文件：
a）装箱单；
b）产品出厂合格证；
c）产品使用说明书。
8.4贮存
产品应贮存在温度为5℃～50℃，并远离热源，无腐蚀性物质，而且通风良好，干燥的库房内。MT59—2008
HiiKANrKAca-
中华人民共和国煤炭
行业标准
隔绝式化学氧自教器、压缩氧自救器、氧气呼吸器防护性能检验装置
MT59-2008
煤炭工业出版社出版
（北京市朝阳区黄药居35号100029）网址：cciph.com.cn
煤炭工业出版社印刷厂
新华书店北京发行所
印张7/8
开本880mm×1230mm1/16
字数15千字
印数1-600
2009年1月第1版
2009年1月,第1次印刷
5020·438
社内编号6336
版权所有
定价13.00元
违者必究
本书如有缺页、倒页、脱页等质量问题，本社负责调换
