ICS 29. 180

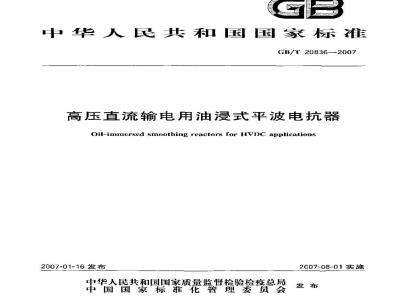

中华人民共和国国家标准
GB/T20836-2007
高压直流输电用油浸式平波电抗器Oil-immcrscd smoothing reactors for HVDC applications2007-01-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-08-01实施
规范性引用文件
术语和定义
使用条件
负载电流
功率流向
符号及名称
额定值
额定直流电压
最高连续直流电压
额定直流电流
额定请波电流
额定增量电感
平波电抗器的绒性度
7允许偏差
增量电感值允许偏差
损耗允许偏差
绝缘水平
雷电冲击水平
操作冲击水平
外施直流电压耐受水平
极性反转电压水平
外施交流电压耐受水平
10产级·
保证的声功率级
10.3现场的声功率级··
11振动·
保证的振动水平
11.3现场的振动水平··

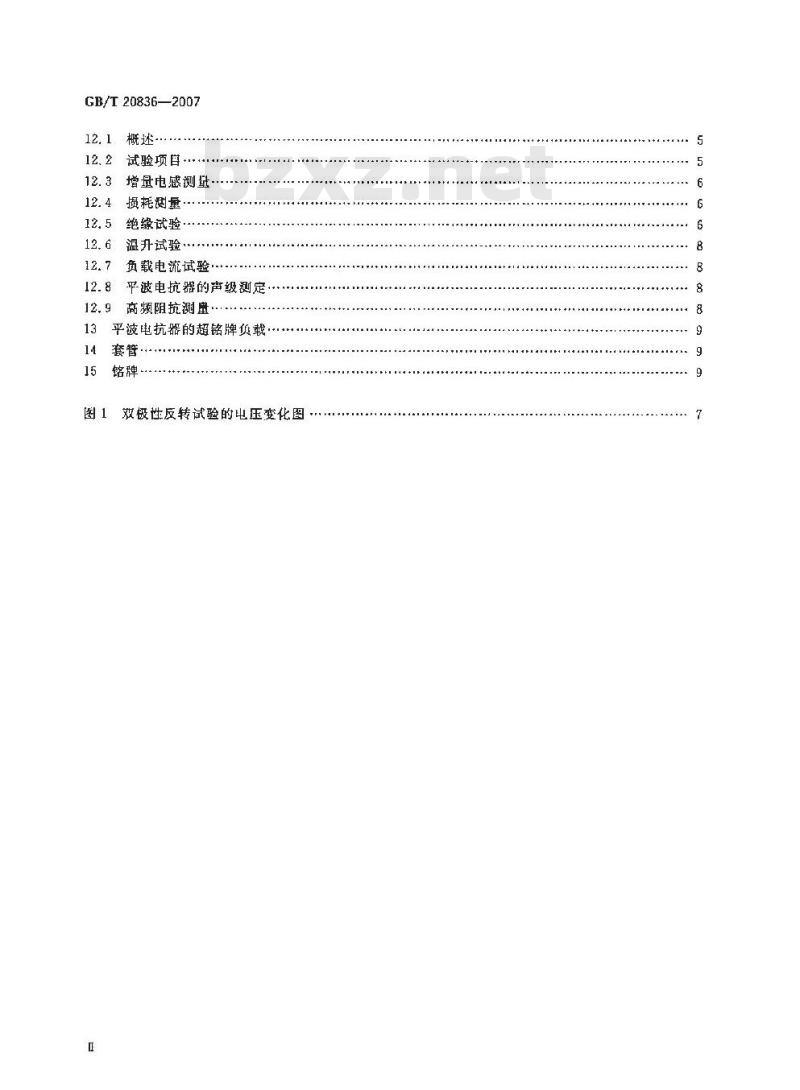

12试验
GB/T20836—2007
GB/T 20836—2007
概述·
试验项吾
增量电感测量-
损花测量·
绝缘试验·
温升试验·
负载电流试验
平波电抗器的声级测定
商频阻抗测盘
平波电抗器的超铭牌负载
套管·
图 1 双极性反转试验的电压变化图...........
GB/T20836-—-2007
本标准的编写格式按照GB/T1.1一2000标准化工作导则第1部分：标准的结构和编写规则》。本标准由中国电器工业协会提出开归口。本标准起草单位：西安西电变压器有限贵任公司，沈阳变压器研究所、特变电工沈阳变压器集团有限公司、中国南方电网有限资任公司、武汉高压研究所、中国电力科学研究院、湖北省电力试验研究院，贵州电力试验研究院、机械工业北京电工技术经济研究所。本标准的主要起草人：宓传龙、章忠国、汪德华，王健、孙树波、饶宏、付锡年、李光范、胡惠然、杨积久、郭丽平、陈荣。
本标准为首次发布。
GB/T20836-2007
CB/T20836—2007是机械工业北京电工技术经研究所总承担的国家科技部2003年度科技基础条件平台工作重点项目“直流输变电系统核心技术与基础标准研究”项目编号为2Q03DIA7J034)支持研究制定的标推。
高压直流输电在我国电网建设中+对于长距离送电和大区联网有著非常广阔的发展前景，是目前作为解决高电压，大穿量、长距离送电和异步联网的重要手段。“直流输变电系统核心技术与基础标准研究”及其滚动项目\高压直流输电系统及投备关键技术标准研究”（顾月缩号为2004DEA70820），是根据我国直流输电工程实际要和高压直流输电技术发展趋势开展的。项目在引进技术的消化吸收、国内直流输电工程建设经验和段备自主研制的基础上，研究制定高压直流输电设备国家标准体系。内容包括基础标准、主设备标准和控制保护设备标准。项且已完成或正在制定的共19项国家标准：—《商压直流系统特性第1部分：稳态(已报批）—一《离压直流系统特性第2部分：故障与操作（已报批）一一“商压直流系统特性第3部分：动态已报批）一《商压首蔬换蔬站绝缘配合程序已报批）一《高压直流换毓站损耗的确定已报批）输配电系蔬的电力电子技术静止无功补偿器用晶闸管阀的试验》已报批）一一《商压直流输电用电控晶闸管的一般要求（正在制定中）—GB/T1844.2--2007变流变压器第2部分：高压直流输电用换流变压器》—GB/『20838—2007《高压直流输电用油浸式换流变压器技术参数和要求》—-GB/T20886—2007《商压直流输电用油浸式平波电抗器》一CB/门2087~-2007高压真流输电用油浸式半波电抗器技术参数和要求《高压直流输电用并联电睿器及交流滤波电容器（已报批）一-高压流输电册置流滤波电容器已报批)《简直流换流站危面隙金真氧化物避雷器导则》（已报批）《压直流输电系统控制与保护设备》已报批）《压直流换流站躁音正在制定中）《高压直流套管技术性能和试验方法正在制定中）一《高压直流输电用光控晶阅臂的-要求亚在制定中）直流系统研究和设备成套导厕》正在制定中)1范围
高压直流输电用油浸式平波电抗器GB/T20836—2007
本标准适用于磁化特性为线性或非线性的高压直流输电用油浸式平波电抗器（以下简称平被电抗器）。
本标准不适用于：
一工业用平波电抗器，
—.—干式半波电抗器。
2规范性引用文件
下列文件中的杂款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包拆脚误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1094.1电力变压器第1部分：总则GB1094.1—1996,e9v1EC6007611993）GB1094.2电力变压器第2部分：温升（GB1094.2—1996,eqv[EC.60076-2：1993）GB1091.3电力变压器第3部分：绝缘水平，绝缘试验和外绝缘的空气间隙（GB1094.3-—2003,IEC 60076-3 :2000,MOI)
GB/T1094.10电力变压器第10部分：声级测定（GB1094.10—2003，IEC60076.10：2001，MOD)
GB/T2900.15—1997电T术语变压器、互感器，调压器和电抗器（1eqEC60050-421:1990IEC60050-321:1986)
GB/T7854—2003局部放电测量（IEC60270：2000,IDT）GB/T10229—1988电抗器(egvIEC60289:1987)GB/T17623—1998绝缘油中溶解气体组分含量的气相色谱测定法（neuIEC60567:1992）IEC62199：2004直流系统用套管3术语和定义
除下列术语和定义外，GB/T2900.15—1997中的术语和定义亦适用于本标准。此外，在GB1094.1和GB/T10229-1988中还分别规定了一些更专门的有关电抗器和平波电抗器方而的补充术语和定义。其中有些术语和定义，已对GB/T2900,15一1997中早先规定的同一名称的术语和定义做了一些修改，对此，应优先采用GB1091.1和GB/T10229—1988中所规定的术语和定义。3. 1
额定直流电压ratexld,e，voltageUar
平波电抗器所连接系统的直流电压规定值。3. 2
最高连续直流电压highest continaus d.c.voltageUa
平波电抗器所连接系统的最高连续直流电压规定值。1
GB/T20836-—2007
额定直流电流 rated d, c, currentTar
平波电抗器能够持续流通的直流电流规定值。注：不包括任何交流电流分证。3.4
额定谐波电流
trated harmonic current
除查流电流外，规定频率谐波电流的稳态方均根值。3.5
颜定增量电感
rated incremrental inductanceLio
在规定频率谐波电流和额定直筑电流下的增量电感规定值。4使用条件
4.1概述
本标准中的平波电抗器应符合GB1094.1中所规定的便用策件+但其中明显不避用于平波电抗器或本标推中另有规时阶外。
4.2温度
如果平波电抗器的任何部件（如：套管）伸人阀厅内，则除规定产品安装位置正常的环境温度外，还应规定阀厅内的最高温度。
4.3负载电流
流过平波电抗器的电流主要是直流电流，同时还含有各次谐波电流。在询价或订货时，用户应向制造单位提供直流电统和各次谐波电流的大小，且应在签订合同时对此予以确认。4. 4功率流向
除另有规定，通过平波电抗器的负载电流应能适应流系统直流功率输送的方向。5符号及名称
本标症中各种变量的符号放名称如下：——对应负载条件下的连续直流电流；a—额定真流电流，
I与平波电抗器总损耗在运行中对应的等效直流电流！I
一与绕组损耗（在运行4）对应的等效享流电流：一h钦港波的电流；
额定增量电感；
谐波次数；
P,总损耗
Pde——直流损耗；
-.-h次谐波电流下的涡流损耗系数；小——h次谐波电流下的磁潴损耗系数；铁心损耗；
P,——谐波损耗，
包括内部引线在内的绕组直流电阻；R
R,—h次谐波频率下的绕组电阻；2
U&--绕组的外施交流试验电压(方均根值):Ue—-组的外施直流试验电压，
Uar——最高连续直流电压；
Ud——额定直流电压,
U—绕组的极性反转试验电压直流电压)。6额定值
6.1概述
CB/T 20836-2007
平波电抗器的额定直流电流，最高连续直流电压、额定波电流、额定增量电感和平波电抗器的磁化特性均应由用户规定。形被电抗器的损耗、声级和振动的保证值均应与这些参数值相对应。6.2额定直流电压
额定直流电压值由用争以规定。6.3最高连续直流电压
最高连续直流电压值由用户予以规定，它不应低于运行中施加在电抗器绕组与地之间的最商直流电压。
6.4额定直流电流
额定直流电流值由用户予以规定。6.5额定谐波电流
各频率值及相放频率下的电流值均应由用户予以规定。注：不同的道行获说将产生不同的谐流电流，所有这些谐波电流均应子以考虑.并确定其中之一作为额定谐被电流。
6.6额定增量电感
额定增盘电感的具体值由用户规定。6.7平波电抗器的綫性度
若用户没有特殊说期，平波电抗器在额定直流电流及以下时应为线性。必要时,用心可规定一个或多个高于麵定直流电流值下的较小的增量电感值。此时，在所有规定直流电流下的增量电感慰大慎等于定增量电感值加上正偏整。7充许偏差
除本标推规定的允许偏差外·其他允许偏差应按GB1094.1的规定。7.1增量电感值充许偏差
额定增量电感值的允许偏差为十15%～0。其他增量电感值的充许偏差由用户与制造单位协商确定。
7.2损耗充许偏差
按本标推第8章计算的平波出抗器总损耗值，不得超过损耗规定值的一10%。8损耗
平波电抗器的总损耗包括直流摄耗，谐波损耗及铁心换耗（如果有），损耗的计算公式如下：P. -- Pde + Pi.+ P.
式中：
谐波搬耗P.可按下式计算：
GB/T 20836—2007
R（48是计算的最商谐波次数）
铁心损耗P。可按以下的经验公式计算：18
E(hu+kh)
Pm = 0. 125 X PX
式中：
ka-(台)x a：
a=() xh
ka=() ×4
（10148）
上述铁心耗F…的计算公式主要适用于带气隙铁心结构的平波电抗器，并且是整个铁心的总损耗。对于其他结构的平被电抗器的铁心损耗（如果有），经制造单位与用户协商，可采用其他的计算方法。
9绝缘水平
平波电抗器的绝缘水平相应于所连接的直流系统的绝缘水平，具体由用户规定。9.1雷电冲击水平
应规定绕组每个端子对地及两个端子之间的霉电冲击耐受电压。9.2操作冲击水平
应规定绕纽每不端子对地及闷个端子之间的操作冲击耐受电压。9. 3外施直流电压耐受水平
外施直流电压耐受水平应为：
Ude - 1, 5 tan
9.4极性反转电压水平
极性反转电压水平应为：
Upe 1. 25 Ukm
此电压应施加于连接在一起的绕组两个端子与地之闻。9.5外施交流电压耐受水平
外施交流电压耐受水平应为：
此电压应施加于连接在一起的绕组两个端子与地之间。10声级
10.1概述
由于制造单位无法模拟平波电抗器运行中的实际电流进行声级测定，因此用户应与制造单位共同协商声级确定的方法。
10.2保证的声功率级
保证的声功率级应以订货时规定的额定直流电流为基准。由于此声功率级与现场条件下所获得的值不同（见10.3），因此，用户在定合同前，应与制造单位共同协商此声功率级及试验方法。4
10.3现场的声功率级
GB/T 20836—2007
在制造单位测得的平波电抗器南级与在现场测得的声级之间的相关性尚不能确立，其差值可能在10 dB(A)至 20 dB(A)之间
11振动
11.1概述
山于制造单位无法模拟平波电抗器运行中的实际电流进行振动测量，因此，如果规定据进行振动测量，则经制造单位与用户协商后，可在安装现场进行此项试验。11.2保证的振动水平
保证的振动水平应以订贫时规定的额定直流电流和额定谐波电流为基准。测量的结果用振动波主波峰的高度来表示。
11.3现场的振动水平
在安装现场做试验之前，语就以下各项取得一致意见：a）当额定直流电流工况与最高连续运行电流工况不一致时，应明确进行试验的汇况；b）测量位置和测量方法（一般是在油箱的四个侧面并取足够的测量点求得平均值）。12试验
12.1概述
有关例行试验，型式试验和特殊试验的--般要求按GB1094.1-1996中10.1的规定。12.2试验项目
12.2.1例行试验
下列试验应在所有的平波电抗器上进行，但不必依欲遵循下述顺序：一绕组直流电阻测量（按GB1094.1)；—增量电憋凝量（按12.3)
——绝缘油诚验（按GB/T17623—1998)：——操作冲击斌验(按 12. 5,1);—雷电全波冲击成验（按12.5.2);一一包括局部放电测和声波探测测量的外施直流电压耐受试验（按12.，3)；一包括局部放电测量的极性反转试验（按12.5.4）；-一外施交流电压耐变试验和局部放电测录（按12.5.5)；-绝缘电阻测量（按GB1094.1），一铁心绝缘（如果有）及其相关绝缘的试验（按GB1094.1）一一绕组的绝缘介质损耗因数（tan）和电容量测，油箱压力与真空试验；
辅助回路绝缘试验。
应在上述试验过程的开始，中途和结束时分别抽取供分析用的油样。在试验过程中途的油样抽取，应在用户与制造单位协商一致的一些重要试验项日做完后进行。应先对试验过程开始和试验过程结束时所抽取的油样进行分析。如果油样分析检测结果有差异，则还要对中途抽取的油样进行分析。12.2.2型式试验
型式试验应在每种型式的平波电抗器中的--台上进行，但不必依次遵循下述顺序：雷电截波冲击试验（按12.5.2)：-一温升试验(按 12. 6)。
GB/T 20836—2007
12.2.3特殊试验
用户在定合同游，应与制造单位共同协商、选择下列试验项目中需做的试验项目及试验方法，但不必求饮遵循下违题序：
负载电流试验（按12.7)
——声级测定(按12. 8);
—冷却设备的声级测定（按12.8)；振动量：
——高频阻抗测量<按12.9)1
损耗测量（按12.4)；
一冷却设密吸取功率测。
12.3增量电测量
增量电感测按GB/T10229一1988的规定进行，也可采用其他方法盘，但应在签订合同时由用户与制造单位协商豫定。
12. 4损耗测量免费标准bzxz.net
由于制造单位无法模拟平波电抗器运行中的实际电流进行摄耗测盘·因此允许采用等效计算的方法，摄耗计算方法按第&章的规定，但等效计算的方法需经用户与制避单位共网认可。12.6绝缘试验
绝缘试验的目的是为了确认乎波电抗器是否按规定的绕组绝缘要求进行设计和制造。绝缘试验应按下述顺序进行。
12.5.1操作冲击试验
操作冲击试验按GB1094.3的规定。当操作冲街试验电压施加于绕组时，镜组的两个端了应连接在一起，操作冲击试验电压应施加于绕组与地之间，求标谁本要求在統组两端之痴谢行操作冲击试验。12.5.2骨电博击试验
凿电冲击试验按GB1094.3的规定，试验方法如下：一应依软对绕组的每个端子施加冲击被，另一端子直接接地。雷电冲击试验电玉为GB1094.8规定的过绕组端的值，
如果规定了绕纽对地的绝缘水孕与绕组两端的绝缘水平不同，则雷电净击试验方法需经用户与制造单位协商一致。可以考虑将绕组非被试端子适过个适当的电翘接始，此电阻的选择应使受冲击的端子上出现所要求的对地电乐值的同讨，巍组两端也能得刻所宽婴的试验电压值。本试验避在统组的每个端子上进行。对于绕组对地秘绕组两端具有相间的留电冲击水平的绕组，只需做第一种试验。12.5.3外施直流电压耐受试验
12.5.3.1平波电抗器的试验温度在外施真流电压避受试验中，油温应为10℃一30亡。试验时应将绕组的两个端子连接在一起，试验磨压应施加于窥组与地之间，并为正极。12, 5. 3. 2试验程序
所有套管端于皮在试验开始前癸少接域2H.不允许对平波电抗器的绝缘结构斑先施加较低的电压。试验电压应在1min内升至规定的水平并保持120min.此后，电压应在1mit内降低至零。在整个外施直说电压耐受试验过程中，应进行局部放电册谢盘。真流耐压试验结束后，应进行充分的效电。否则，绝缘结构件中可能有相当多的残余电荷，对以后的尚部放电测量可能会有影响。注：推荐使用能对局部故电进行探测和定位的仪越，特别是能对平波电抗部内部的扇部效电和试经线路上的局邮6
放电加以区分的仪器。
12.5.3.3验收准则
GB/T20836—2007
局部放电测按GB 1094.3--2003附录 A的适用部分进行，测量仪器按GB/T7354—2003的规定。
如果在试验的最后 30 min 内,记录到不小于 2 000 pC的脉冲数不超过 30 个,且在试验的最后10min内，记录到不小于2000pC的脉冲数不超过10个，则应认为此试验结果通过验收，不需要继续进行局部放电试验。如果此条件未满足，则可以将试验延长30ni11。延长30 mnin的试验只充许进行一次，当在此30 可i1 内不小于2000 PC的脉冲数不超过 30 个，耳在最后 10 min内不小于2 000 pC的脉冲数不超过 10 个,则应认为该项试验台格。局部放电测量是非破坏性的试验。当测量结果与验收准则不符，但没有发生击穿时，不应立即拒收被试产品，面应由用户与制造单位就进一步采取的措施进行协商。12.5.4极性反转试验
12.5.4. 1平波电抗器试验温度
在极性反转试验中,油温应为10℃～30℃。试验电压应施加在连接在一起的两个端子与地之间，12.5.4.2试验程序
应采用如阁1所示的双极性反转试验。90 mimn
图1双极性反转试验的电压变化图所有套管端子应在试验开始前至少接地2h，不允许对平波电抗器的绝缘结构预先施加较低的电压。试验应进行两饮极性反转。试验的序应包括施加负极性直流电压90min，然后施加正极性直流电压 90 rnin,最后再施加负极性直流电压 45 miti。每饮电乐极性反转均应在2 min内完成。当电压达到 100%试验值时,极性反转结束。在整个外施直流电压耐受试验过程中，应进行局部放电量测量。极性反转试验结束后，应进行充分的放电。否则，绝缘结构件中可能有相当多的残余电荷，对以后的局部效电谢可能会有影响。
注：推荐用能对局部放电进行探测和延位的仪器，特别是能对平波电抗器内静的局部放电和试验线路上的局部放电加以区分的仪器，
12.5.4.3验收准则
局部放电测量应按GB1094.3一2003附录A的适用部分进行，测量仪器按GB/T7354一2003的规定。
如果在每次极性反转后的30min内，记录到不小于2000 C的脉冲数不超过30个，且在每次极性反转的最后10 min内,记录到不小于 2 000 pC的脉冲数不超过 10个,则应认为此试验结果通过验收,不筛要再进行极性反转试验。因为在直流电压变化期间出现的菜些放电现象均属正常，故在试验开始后的第一个 5 min 期间,极性反转期间及随后的第一个 5 min 期间所记录的局部放电量应忽略不计。不过，在此期间应测量和记录500pC及以上的放电脉冲，以供参考。7
