中华人民共和国建材行业标准
JC/T1057—2007
玻璃纤维增强水泥外墙板
Glassfibre reinforced cement panel for exterior wall2007-09-22发布
2008-04-01实施
中华人民共和国国家发展和改革委员会发布
本标准附录A是资料性附录。
本标准由中国建筑材料工业协会提出。前言
本标准由全国水泥制品标准化技术委员会归口。本标负责起草单位：中国建筑材料工业协会玻璃纤维增强水泥(GRC)分会。JC/T1057—2007
本标准参加起草单位：捷雅石建材工业（苏州)有限公司、北京隆源装饰材料厂、常德天宇建筑建材有限公司、宁国华普建材有限公司、南京倍立达实业有限公司、上海肯特装璜工程有限公司、珠海高新区和田复合材料有限公司、襄樊汇尔杰玻璃纤维有限公司、大连新益建材有限公司、北京宝贵石艺科技有限公司、北京伟力达科技贸易公司、北京协力拓建材有限公司、上海凝石建材有限公司、北京盛世嘉华建筑装饰材料有限公司、唐山六九水泥有限公司、郑州市王楼水泥工业有限公司。本标准起草人：崔玉忠、崔琪、王鄂均、秦永超、黄政国、汤俊怀、熊吉如、张朝、吴兆汉、杨兴明、王瑾、张宝贵、杨志强、张滨、储好、姚林,方国安、张学文。本标准委托中国建筑材料工业协会玻璃纤维增强水泥(GRC)分会负责解释。本标准为首次发布。

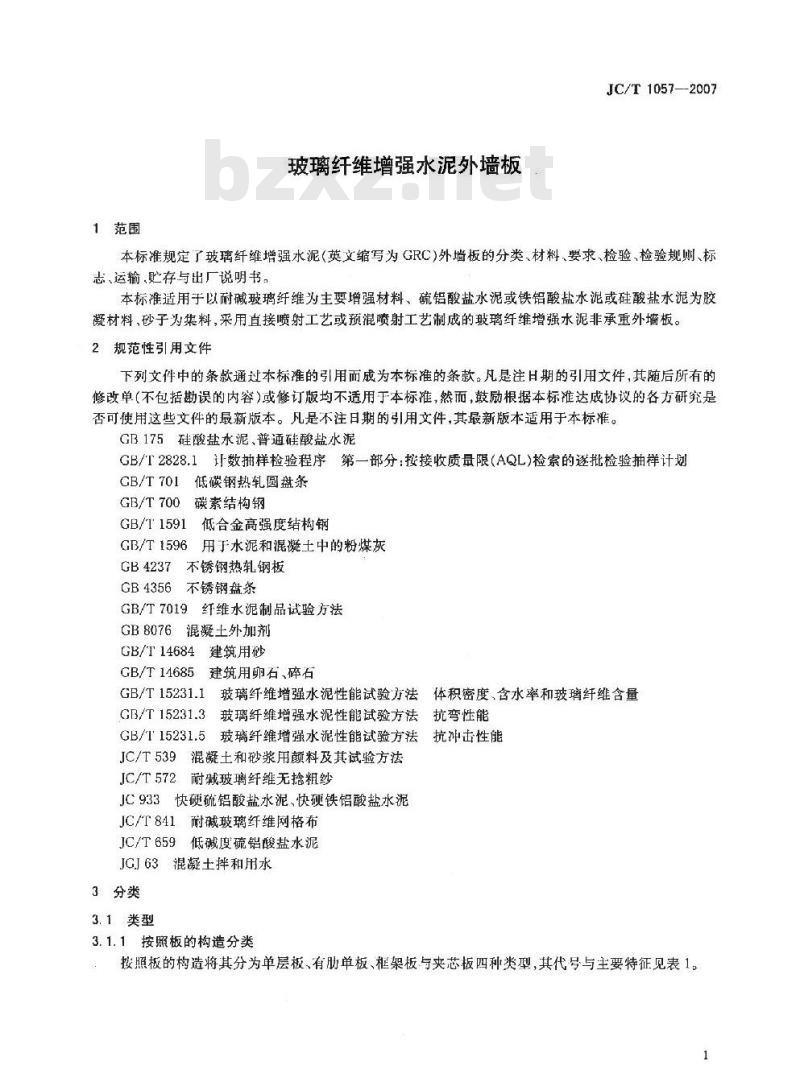

1范围
玻璃纤维增强水泥外墙板
JC/T1057—2007
本标准规定了玻璃纤维增强水泥（英文缩写为GRC)外墙板的分类、材料、要求、检验、检验规则、标志、运输，贮存与出厂说明书，本标准适用于以耐碱玻璃纤维为主要增强材料、硫铝酸盐水泥或铁铝酸盐水泥或硅酸盐水泥为胶凝材料、砂子为集料，采用直接喷射工艺或预混喷射工艺制成的玻璃纤维增强水泥非承重外墙板。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB175硅酸盐水泥、普通硅酸盐水泥GB/T2828.1订数抽样检验程序第一部分：按接收质量限（AQL）检索的遂批检验抽样计均GB/T701低碳钢热轧圆盘条
GB/T700碳素结构钢
GB/T1591低合金高强度结构钢
GB/T 1596
用于水泥和混凝土中的粉煤灰
GB4237不锈钢热轧钢板
GB4356不锈钢盘条
GB/T7019纤维水泥制品试验方法GB8076混凝土外加剂
GB/T14684建筑用砂
GB/T14685
5建筑用卵石、碎石
GB/T15231.1玻璃纤维增强水泥性能试验方法法体积密度、含水率和玻璃纤维含量GB/T 15231.3
玻璃纤维增强水泥性能试验方法抗弯性能
GB/T15231.5玻璃纤维增强水泥性能试验方法抗冲击性能
JC/T539混凝土和砂浆用颜料及其试验方法JC/T572耐碱玻璃纤维无捻粗纱
JC933快硬硫铝酸盐水泥、快硬铁铝酸盐水泥JC/T841耐碱玻璃纤维网格布
JC/T659低碱度硫铝酸盐水泥
JGJ63混凝土拌和用水
3分类
3.1类型
3.1.1按照板的构造分类

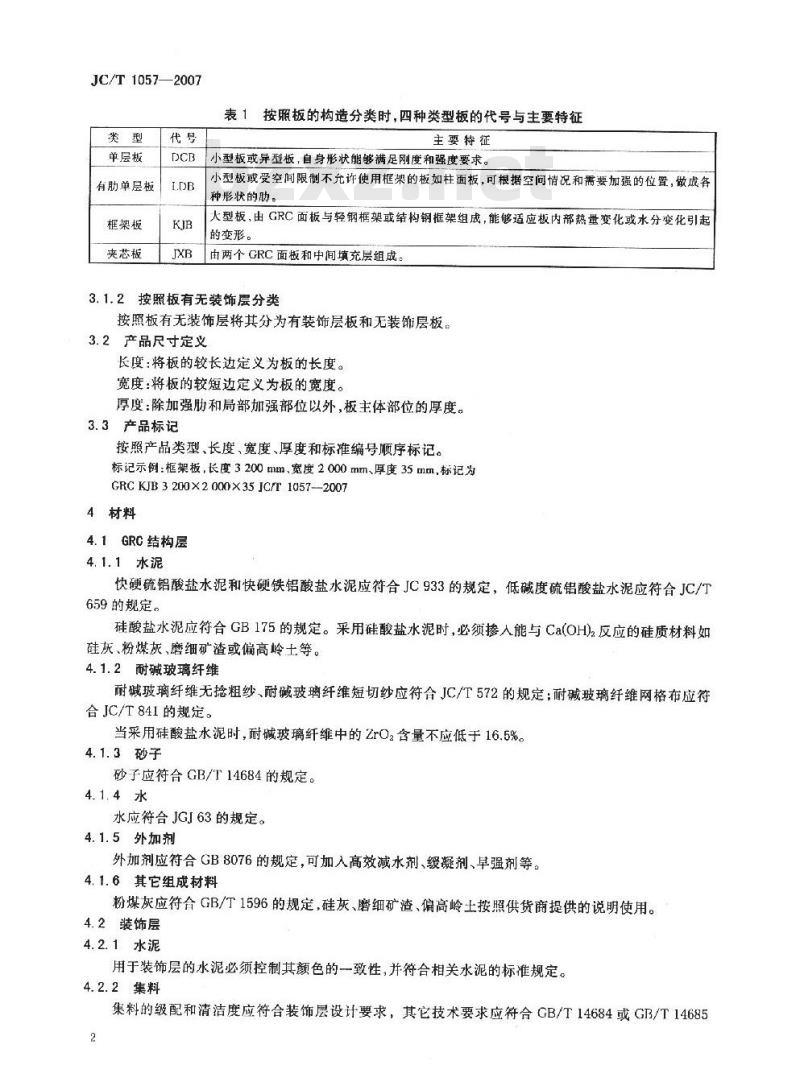

按照板的构造将其分为单层板、有肋单板、框架板与夹芯板四种类型，其代号与主要特征见表1。1
JC/T1057—2007
单层板
有肋单层板
框架板
夹芯板
表1按照板的构造分类时，四种类型板的代号与主要特征代号
主要特征
DCB小型板或异型板，自身形状能够满足刚度和强度要求。LDB
小型板或受空间限制不允许使用框架的板如柱面板，可根据空问情况和需要加强的位置，做成各种形状的助。
大型板，由GRC面板与轻钢框架或结构钢框架组成，能够适应板内部热量变化或水分变化引起的变形。
由两个CRC面板和中间填充层组成。3.1.2按照板有无装饰层分类
按照板有无装饰层将其分为有装饰层板和无装饰层板。3.2产品尺寸定义
长度：将板的较长边定义为板的长度。宽度：将板的较短边定义为板的宽度。厚度：除加强肋和局部加强部位以外，板主体部位的厚度。3.3产品标记
按照产品类型、长度、宽度、厚度和标准编号顺序标记。标记示例：框架板，长度3200mm、宽度2000mm、厚度35mm，标记为GRCKJB3200X2000×35JC/T1057--20074材料
4.1GRC结构层
4.1.1水泥
快硬硫铝酸盐水泥和快硬铁铝酸盐水泥应符合JC933的规定，低碱度硫铝酸盐水泥应符合JC/T659的规定。
硅酸盐水泥应符合GB175的规定。采用硅酸盐水泥时，必须掺人能与Ca(OH)反应的硅质材料如硅灰、粉煤灰、磨细矿渣或偏高岭士等。4.1.2耐碱玻璃纤维
耐碱玻璃纤维无抢粗纱、耐碱玻璃纤维短切纱应符合JC/T572的规定：耐碱玻璃纤维网格布应符合JC/T841的规定。
当采用硅酸盐水泥时，耐碱玻璃纤维中的ZrO2含量不应低于16.5%。4.1.3砂子
砂子应符合GB/T14684的规定。
水应符合JGJ63的规定。
4.1.5外加剂
外加剂应符合GB8076的规定，可加入高效减水剂、缓凝剂、早强剂等。4.1.6其它组成材料
粉煤灰应符合GB/T1596的规定，硅灰、磨细矿渣、偏高岭土按照供货商提供的说明使用。4.2装饰层
4.2.1水泥
用于装饰层的水泥必须控制其额色的一致性，并符合相关水泥的标准规定。4.2.2集料
集料的级配和清洁度应符合装饰层设计要求，其它技术要求应符合GB/T14684或GB/T146852
的规定。
4.2.3颜料
颜料应符合JC/T539的规定。
4.2.4外加剂
外加剂应符合GB8076的规定，可加人高效减水剂、缓凝剂、早强剂等。4.3板框架与五金件
.4.3.1板框架
JC/T1057—2007
板框架可来用轻型钢或结构型钢或二者组合进行预制，应进行防腐处理。所用钢材应符合相应钢材的国家标准或行业标准。
4.3.2锚固件与埋理件
所用钢筋应符合GB/T701的规定，所用钢板及型钢应符合GB/T700的规定，所用不锈钢应符合GB4237或GB4356的规定，所用合金钢应符合GB/T1591的规定。4.3.3连接件
用以支撑或把板连接到结构上的连接件应采用符合GB/T700的碳素结构钢或符合GB/T1591的低合金高强度结构钢，连接件应进行防腐处理。5要求
5.1外观

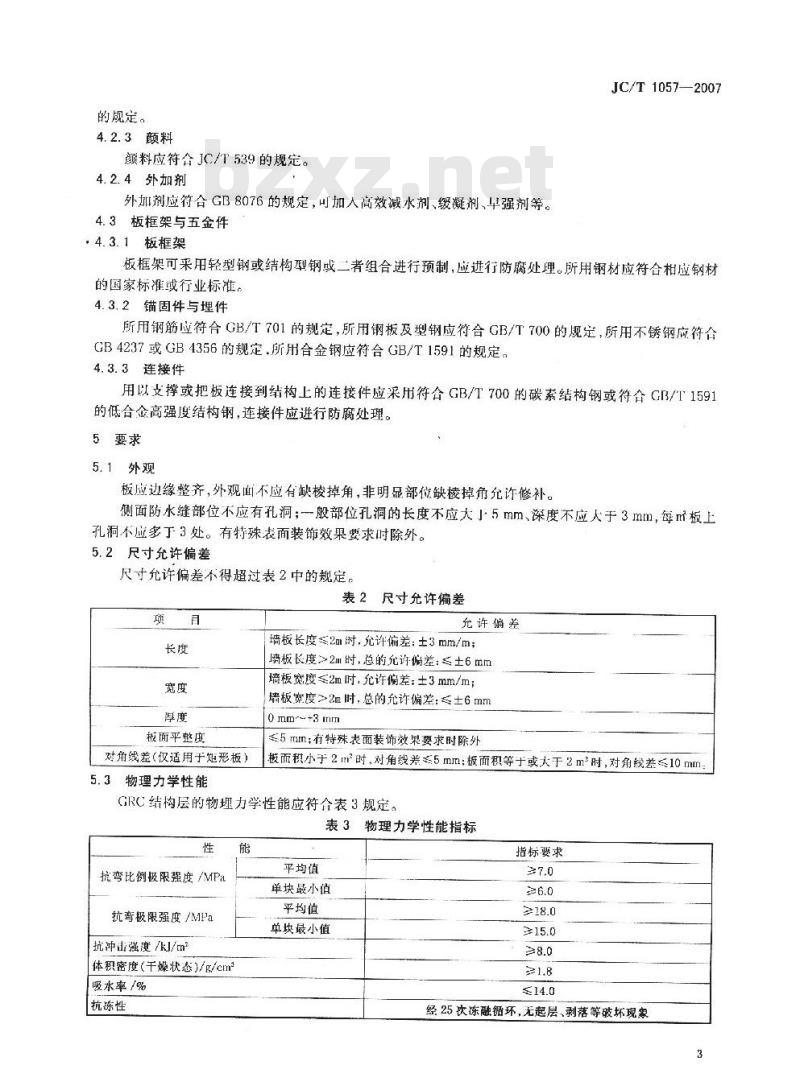

板应边缘整齐，外观面不应有缺棱掉角，非明显部位缺棱掉角允许修补。侧面防水缝部位不应有孔洞；一般部位孔洞的长度不应大5mm、深度不应大于3mm，每m板上孔洞不应多于3处。有特殊表面装饰效果要求时除外。5.2尺寸允许偏差
尺寸允许偏差不得超过表2中的规定。表2尺寸允许偏差
板面平整度
对角线差（仅适用于矩形板）
5.3物理力学性能
允许偏差
墙板长度≤2m时，允许偏差：±3mm/m；境板长度>2m时，总的允许偏差：≤6mm墙板宽度≤2m时，允许偏差：±3mm/m；墙板宽度>2m时，总的允许偏差：≤土6mm0 mm-~+3 Inm
≤5mm；有特殊表面装饰效果要求时除外板而积小于2m时，对角线差≤5mm；板而积等于或大于2m时，对角线差系10mm。GRC结构层的物理力学性能应符合表3规定。表3物理力学性能指标
抗弯比例极限强度/MPa
抗弯极限强度/MPa
抗冲击强度/kl/m
体积密度（干燥状态)/g/cm2
吸水率/%
杭冻性
平均值
单块最小值
平均值
单块最小值
指标要求
经25次冻融循环，无起层、剥落等破坏现象3
JC/T1057—2007
6检验
6.1外观质量
6.1.1量具
钢直尺，量程0mm~300mm，分度值1mm。6.1.2方法
目测板有无缺棱掉角、孔洞，用钢直尺测量孔洞尺寸。6.2尺寸偏差
6.2.1宽度、高度
6. 2. 1. 1 量具
钢卷尺，量程0mm～10000mm，分度值1mm。6. 2. 1. 2方法
在距板两侧边缘各100mm处与板宽度方向的中心线位置分别测量板的长度，精确到1mm，用测量值减去板的公称长度得到偏差值，取最大正、负偏差值作为长度偏差。在距板两端边缘各100mm处与板长度方向的中心线位置分别测量板的宽度，精确到1mm，用测量值减去板的公称宽度得到偏差值，取最大正、负偏差值作为宽度偏差。6.2.2厚度
6.2. 2. 1 量具
游标卡尺，量程0mm~200mm，精度0.02mm；外卡钳。6.2.2.2方法
在距板两端与两侧各100mm交汇处（共4处）和距板两侧100mm与长度方向中心线交汇处（2处），用外卡钳和游标卡尺配合测量除加强肋和局部增强部位以外的板的厚度，取最大数值和最小数值作为检验值，用这两个检验值分别减去板的公称厚度即得到板厚度的正、负偏差值。6.2.3板面平整度
6.2.3.1量具
塞尺0mm~10mm；靠尺：3m。
6.2.3.2方法
在距板两侧和两端各200mm处，用靠尺和塞尺沿板的长度方向和宽度方向进行测量，记录靠尺与板面最大间隙处的数值，取所有测量值中的最大数值为检测结果，精确至0.1mm。6.2.4对角线差
6.2.4.1量具
钢卷尺，量程0mm～10000mm，分度值1mm。6.2.4.2方法
用钢卷尺分别测量板的两条对角线的长度，精确到1mm，两条对角线长度之差即为板的对角线差。6.3物理力学性能
6.3.1试件制备
在与GRC结构层完全相同的生产条件下成型一块尺寸为800mm×600mm×10mm的试验板，养护（快硬硫铝酸盐水泥和快硬铁酸盐水泥养护3天、低碱度硫铝酸盐水泥养护7天硅酸盐水泥养护28天）完成后，从距离试验板边缘100mm以内的中间部位切割取样，试件尺寸与试件数最见表4。4
抗弯比例极限强度、抗弯极限强度抗冲击强度
体积密度、吸水率
抗冻性
6.3.2方法
表 4试件尺寸与试件数量
试件尺寸/(rm×mm×mm)
250×50×10
120×50×10
100×100×10
100×100×10
6.3.2.1抗弯比例极限强度、抗弯极限强度按GB/T15231.3规定试验。
6.3.2.2抗冲击强度
按GB/T15231.5规定试验。
6.3.2.3体积密度
按GB/T15231.1规定试验。
6. 3. 2. 4吸水率
按GB/T7019规定试验。
6.3.2.5抗冻性
按GB/T7019规定试验。bzxZ.net
7检验规则
产品检验分为出厂检验和型式检验。7.1出厂检验
7.1.1检验项目
出厂检验项目包括外观、尺寸偏差、抗弯极限强度、体积密度与吸水率。7.1.2批量
JC/T1057--2007
试件数量/块
由同种原材料用相同工艺生产的制品组成个受检批量，每个批量为200件制品，不足200件时，亦作为一个批量。或者由同种原材料用相同工艺生产的用于同一工程的制品组成一个受检批。7.1.3判定
7.1. 3. 1外观
逐件检验，应符合5.1的规定。对不符合项允许进行修整，修整后仍不能满足要求时，判为不合格品。
7.1.3.2尺寸偏差
逐件检验，均应符合表2的规定。对不符合项允许进行修整，修整后仍不能符合要求时，判为不合格品。
7.1.3.3物理力学性能
对每一受检批，按照6.3进行检验，符合表3规定时判该批产品合格，否则判该批产品不合格。7.1.4总判定
出厂检验中所有规定的检验项目均符合标准规定时，判该批产品为合格产品。7.2型式检验
7.2.1检验条件
有下列情况之一时，应进行型式检验。(1)
新产品试制定型鉴定；
产品结构、材料、工艺有较大改变时；长期停产再恢复生产时；
JC/T1057-—2007
出厂检验结果与上一次型式检验结果有较大差异时；(5)
止常生产每年一次：
国家或地方质监机构提出检验要求时。检验项目
5.1、5.2、5.3中规定的所有项目。7.2.3检验抽样与批量
外观检验和尺寸偏差检验按GB2828.1正常二次抽样方案进行，见表5。物理力学性能按6.3.1规定制备检验样品。由同种原材料用相同工艺生产的制品组成一个受检批量。表5
5产品二次抽样方案
批量范围N
151~280
281--500
501~1200
1201~-3200
7.2.4判定
7.2.4.1外观与尺寸偏差
样本大小
合格判定数
不合格判定数
若受检产品外观、尺寸偏差均符合5.1、5.2中相应规定，则判该产品合格。若受检产品外观和尺寸偏差有1项或多于1项不符合5.1、5.2中相应规定，则判该产品不合格。根据样本检验结果，若在第一-样本(nl)中不合格产品数(u)小于或等于表5中第合格判定数(A.），则判该批产品合格。若在第一样本(nl)中不合格产品数(u)大于或等于表5中第一不合格判定数（RI）.则判该批产品不合格。
若在第一样本（nt)中不合格产品数(ul)大于第一合格判定数（A.），同时又小于第一不合格判定数(R），则抽第一样本（n)进行检查。若在第一和第二样本中不合格产品数总和(ui+)小于或等于第二介格判定数（A)，则判该批产品合格。若在第一和第二样本中不合格产品数总和（ui+u)大于或等于第二不合格判定数(R2)，则判该批产品不合格。7.2.4.2物理力学性能
对每一受检批，按照6.3进行检验，符合表3规定时判该批产品合格，否则判该批产品不合格。7.2.5总判定
外观、尺寸偏差和物理力学性能全部合格，则判为合格，若有1项或多丁1项不合格则判为不合格。8标志、运输、贮存与出厂证明书8.1标志
在板背面明显位置标明产品标记、生产日期、生产单位名称等。8.2运输
在运输过程中应使用对板有缓冲作用和保护作用的材料进行捆扎，避免结构伤害引起开裂或永久性扭曲。
8.3贮存
JC/T1057—2007
贮存场地应坚固、平坦；采用板框架对板进行支撑，避免遭受荷载：在与板裸露表面接触的位置应采取保扩措施，所有的垫块、包装和保护材料不应对板引起污染或毁损。8.4出厂证明书
板出厂应提交出厂证明书，其内容包括：(1)
产品标记及数量；
出厂检验结果；
生产日期及出厂日期；
生产单位名称；
生产单位质检部门签章。
JC/T10572007
A.1固定系统
A.1.1固定系统要求
附录A
（资料性附录）
GRC外墙板安装基本要求
（1）能够进行充分调整以适应结构误差与预期的变形。(2）在所有环境下，都可使GRC板中的局部应力减到最小。（3）保证外力能够通过固定件传递到整个GRC板。（4）充分利用GRC的强度性能。A.1.2几种常用的固定系统
A.1.2.1封装固定（图A1):固定件设在GRC材料内。封装固定的锚固件通常为具有锥形端部或十字销端部的内螺纹管，图A1为具有锥形端部的内螺纹管。封装固定件的GRC材料的长度和宽度至少应为螺纹管外径的10倍，最小部位GRC材料的长度和宽度至少应为螺纹管外径的8倍。按照板的规格尺寸选择螺纹管规格。封装图定
GRC条板
预拌芯块
图A1.封装固定
图A2.粘结固定
A.1.2.2粘结固定（图A2)：用GRC材料将锚固件附着在GRC板的内表面。锚固件附着在新成型的GRC表层并稍微高出GRC表层，用GRC材料粘结并压实。A.1.2.3表面固定（图A3)：通过板表面进行的固定。用橡胶垫片和大尺寸孔（相对于螺栓直径)释放变形。紧螺栓后，用GRC填实固定孔。1.2.4隐藏固定(图A4):
图A3.表面固定
图A4.隐藏固定
JC/T1057--2007
将GRC板的底部边缘或内部支托支撑在托架上，通过销钉或连接在托架上的垂直钢板连接。A.1.2.5辅助固定（图A5)
在GRC板上安装窗户、遮雨板或排水管等构件时，可在GRC内埋设硬木块或塑料块，用螺钉连接。矮木史或經料块
明螺钉酷定
A.1.3固定系统所用材料
谢盐材料
图A5.辅助固定
托架、螺栓、螺母、垫圈、埋件、长槽等通常用钢材制造。根据环境状况、结构寿命及是否易于检查和维护，选择钢材的品质。
垫片和密封采用耐久性好、非压缩性材料如塑料和不锈钢制造，允许变形时采用氯丁橡胶垫片和密封垫。
A.2接缝密封系统
通常在外表面采用弹性密封。
选择接缝材料应考虑的因素：与不同表面的粘结性、可使用温度范围、老化特性、抗磨损性、颜色及其保持性、使用便利性以及与其它密封材料的适应性。A.3安装
A. 3.1充允许偏差
必须考虑制造允许偏差、安装允许偏差以及与相邻材料的界面。A.3.2间隙
GRC板的安装问隙取决于它的设计、框架的尺寸精度或GRC板被连接的其它结构和被连接细节所允许的调节限度。
A.3.3连接件的调节性
连接件应在所有方向上都具有最大的可调节性。A.3.4板的排布规则
优先考虑外表面排布以满足美学要求。9
中华人民共和
建材行业标推
玻璃纤维增强水泥外墙板
JC/T1057—2007
中国建材工业出版社出版
建筑材料工业技术监督研究中心(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880×12301/16印张1字数24千字2008年3月第-版2008年3月第一次印别印数1—500定价14.00元
书号：1580227-162
编号：0521
网址：standardonjc.com电话：(010)51164708地址：北京朝阳区管庄东里建材大院北楼邮编：100024本标准如出现印装质量间题，由发行部负责调换。
