JJG 830-2007深度指示表检定规程

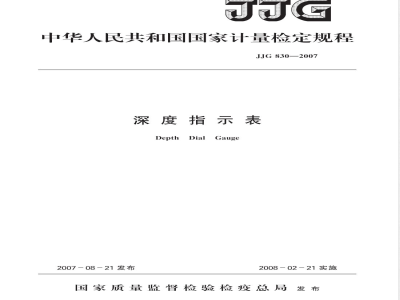

中华人民共和国国家计量检定规程JJG830—2007
深度指示表
DepthDialGauge
2007-08-21发布
2008-02-21实施
国家质量监督检验检疫总局发布JJG830—2007
深度指示表检定规程
VerificationRegulationof
Depth Dial Gauge
JJG830—2007
代替JJG830—1993
本规程经国家质量监督检验检疫总局2007年8月21日批准：并自2008年2月21日施行。
归口单位：全国几何量工程参量计量技术委员会主要起草单位：中国测试技术研究院广西计量检测研究院
桂林量具刃具厂
参加起草单位：东方汽轮机厂
本规程委托全国几何量工程参量计量技术委员会负责解释本规程主要起草人：
JJG830—2007
冉庆（中国测试技术研究院）
陈永康（中国测试技术研究院）曹箭（中国测试技术研究院）
全贻智（广西计量检测研究院）赵伟荣（桂林量具刃具厂）
参加起草人：
李吉忠（东方汽轮机厂）
范围·
引用文献·
概述·
计量性能要求·
测量面的表面粗糙度
基座测量面的平面度
深度指示表的重复性
深度指示表的示值误差
校对用量具·
通用技术要求·
外观·
各部分相互作用·
计量器具控制
检定条件
检定项目.
检定方法
检定结果的处理·
检定周期···
JJG830—2007
附录A
深度表示值误差测量结果不确定度评定附录B
检定证书和检定结果通知书内页格式（1）
（1）
（1）
（2）
（2）
（3）
（3）
（4）
（4）
（4）
（4）
（5）
（5）
（5）
（5）
（8）
JJG830—2007
深度指示表检定规程
本规程适用于分度值/分辨力为0.01mm，0.005mm，0.001mm，测量范围上限不大于300mm的深度指示表的首次检定、后续检定和使用中检验。2
引用文献
JJF1001—1998通用计量术语及定义JJF1059—1999测量不确定度评定与表示JJF1094—2002测量仪器特性评定使用本规程时，应注意使用上述引用文献的现行有效版本。3概述
深度指示表是测量盲孔、凹槽等深度尺寸的计量器具，深度指示表由指示表、锁紧装置、基座、可换测杆和测头等组成。深度指示表分为指针式深度指示表和数显式深度指示表，其外形结构如图1、图2所示，可附有校对用的量具，如图3所示。
图1指针式深度指示表
1一指针式指示表：2锁紧装置：3一基座：4—可换测杆：5测头JJG830—2007
图2数显式深度指示表
1一数显式指示表：2-功能键：3一锁紧装置：4基座：5一可换测杆：6-测头图3
校对用量具
1，2—测量面
计量性能要求
测量面的表面粗糙度
测量面的表面粗糙度应不大于表1的要求。材质
硬质合金
基座测量面的平面度
JJG830—2007
测量面的表面粗糙度R
基座测量面的平面度应不大于表2的要求。基座
表2基座测量面的平面度
分度值/分辨力
0.010.005
注：距边缘1mm范围内允许塌边。4.3
深度指示表的重复性
≤100
深度指示表的重复性不应大于表3的规定。表3深度指示表的重复性
指针式深度指示表
所配指示表的
量程S
103050分度值
注：不包括可换量杆的重复性。4.4深度指示表的示值误差
基座长度
单位：pm
校对用量具
单位：mm
单位：mm
数显式深度指示表
分辨力
深度指示表（不包括可换测量杆）的示值误差应不超过表4的规定。0.001
所配指示表
的量程S
3103050指针式
校对用量具
JJG830—2007
表4深度指示表的示值最大允许误差分度值/分辨力
数显式
校对用量具应符合表5的要求。
指针式
数显式
校对用量具的要求
标称尺寸范围S/mm
1≤S≤50
50100150200通用技术要求
5.1外观
尺寸偏差/μm
指针式
单位：mm
数显式
两测量面的平行度/μm
测量面不应有碰伤、锈蚀及明显的划痕。非测量面不应有毛刺、脱漆或镀层脱5.1.1
落等外观缺陷。
5.1.2指针式指示表刻线清晰、均匀、无断线、脱漆现象；数显式指示表显示应清晰，各功能键应标注明确。
5.1.3可换测杆上应标注测量范围，校对用量具上应标注标称尺寸。深度指示表上应标有分度值、测量范围、制造厂名或厂标、出厂编号。5.1.4
5.1.5后续检定的深度指示表允许有不影响计量性能的外观缺陷。5.2各部分相互作用
锁紧装置作用应切实有效。夹紧专用表后，测杆的移动及指针回转应平稳、灵5.2.1
活，不得有跳动、卡住和阻滞现象。4
JJG830—2007
5.2.2数显表各功能键功能应灵敏、可靠。5.2.3可换测杆的更换要方便，紧固后应可靠。5.2.4测量杆被压缩时，指针式深度指示表的指针应按顺时针方向转动：且度盘上的标尺标数应随指针转动方向递减排列：数显式深度指示表显示数字的变化方向应为递减。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。6.1检定条件
6.1.1检定深度指示表的室内温度应为（20士5)℃，检定前被检表与检定用器具平衡温度时间应不少于2h。
6.1.2检定用设备见表6。
6.2检定项目
检定项目见表6。
检定项目及检定用设备
检定项目
各部分相互作用
测量面的表面粗糙度
基座测量面的平面度
重复性
示值误差
校对用量具
主要检定工具
表面粗糙度比较样块
刀口尺、2级平晶、5等量块
1级研磨平板、5等量块
光学计、4等量块
注：表中“十”表示应检项目，“_”表示可不检项目。6.3检定方法
6.3.1外观
目力观察。
6.3.2各部分相互作用
观察和试验。
6.3.3测量面的表面粗糙度
用表面粗糙度比较样块比对测量，有争议时用表面粗糙度检查仪测量。6.3.4基座测量面的平面度
使用中
6.3.4.1分度值/分辨力为0.001mm的深度指示表，用直径大于被检基座测量面长度的2级平晶以技术光波干涉法进行测量。平面度按下式计算：8=n·入/2
式中：n—干涉条纹的条数：
入工作光波波长。
图4所示干涉条纹为5条。
JJG830—2007
图4干涉条纹示意图
6.3.4.2分度值/分辨力为0.01mm和0.005mm深度指示表基座测量面的平面度用刀口尺以光隙法按图5所示方位进行测量。基座测量面平面度的测量，是以各方位测得的光隙与标准光相比较（标准光隙由5等量块、2级平晶和刀口尺组成获得）：取直线度误差最大值为受检基座测量面的平面度。若各方位的光隙均出现在刀口尺中间（凹形）或两端（凸形），取最大值为受检基座测量面的平面度：当在一个方位光隙出现在刀口尺中间，而在另一个方位出现在刀口尺两端时：应以两次出现的光隙量之和作为受检基座测量面的平面度。
图5平面度测量示意图
6.3.5重复性
在深度指示表量程范围的始点位置测量。将基座置于1级研磨平板上，调整深度指示表，使深度指示表的指针和转数指针对好零位（指针指向测杆轴线上方）。将深度指示表在平板的同一位置拿起，再轻轻放下，待基座与平板接触后，在深度指示表上读数。在重复性测量条件下，连续测量9次，用实验标准差来表示该受检深度指示表的重复性。实验标准差用贝塞尔公式计算，详见附录A中的A.6.1。6.3.6示值误差
6.3.6.1所配指示表按相关规程检定合格，在所配指示表的测量范围内大致均匀选择3~5个点测量。
6.3.6.2将深度指示表在1级研磨平板上对零后，再用两块同一尺寸的5等量块平行放置在1级研磨平板上，并使基座测量面的长边和量块工作面的长边垂直接触，深度指示表测头与1级研磨平板接触（如图6所示），此时，深度指示表的指示值（显示值）与相应量块实际尺寸之差即为该点的示值误差。以上述方法依次测量出其余测量点的示值误6
JJG830—2007
差，取各点示值误差中的绝对值的最大值作为测量结果。串
77777777
图6示值误差测量
6.3.7校对用量具
用4等量块与光学计比较测量。测量点的分布应在校对用量具的工作面范围内均匀分布，且不得少于4个点。各点的偏差均应符合表5的要求，两测量面的平行度以各点尺寸偏差中最大值与最小值之差确定。6.4检定结果的处理
经检定符合本规程要求的深度指示表，发给检定证书。不符合要求的发给检定结果通知书，并注明不合格项目。
6.5检定周期
检定周期可根据使用的具体情况确定，一般不超过1年。7
附录A
A.1测量方法
JJG830—2007
深度表示值误差测量结果不确定度评定深度百分表的示值误差是用5等量块直接测量而得的。下面以10mm点的示值误差为例，进行测量结果不确定度的评定A.2数学模型
深度百分表的示值误差：
e=La-L
式中：L。深度百分表示值；
L—量块实际值。
3方差和灵敏系数
c2=/aL=-1
u（e)=ciu+cu=ui+u
A.4不确定度来源
测量重复性引人的不确定度分量u；量块不确定度、温度和线胀系数不确定度引入的不确定度分量u2。A.5
不确定度一览表
标准不确定
度分量u(r,）
不确定度来源
重复性误差
量块、温度、
线胀系数
线胀系数
A.6标准不确定度分量计算
标准不确定
度值u）
u.=1.02um
A.6.1测量重复性引人的不确定度分量uc=af/ar
自由度
在10mm点连续重复测量9次，用贝塞尔公式计算实验标准差s，结果如下（um）：0,2,1.0,2.0,2,0,2。
