本标准规定了农村小型饮水设备的技术要求、试验方法、检验规则和标志、包装、贮存等。 本标准适用于电动劝机和水泵联成一体，提取井水的自动和非自动运行式饮水设备。 JB/T 6273.2-1992 农村小型饮水设备 技术条件 JB/T6273.2-1992 标准下载解压密码：www.bzxz.net

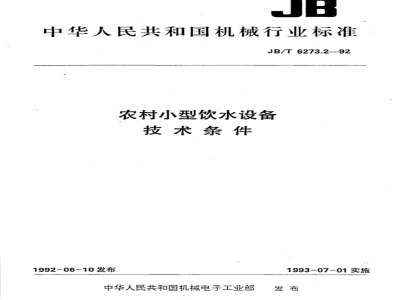

中华人民共和国机械行业标准
JB/T6273.2—92
农村小型饮水设备
技术条件
1992-06-10发布
中华人民共和国机械电子工业部1993-07-01实施
中华人民共和国机械行业标准
农村小型饮水设备
技术条件
主题内容与适用范围
JB/T6273.2-92
本标准规定了农村小型饮水设备(以下简称饮水设备)的技术要求、试验方法、检验规则和标志、包装、贮存等。
本标准适用于电动机和水泵联成一体，提取井水的自动和非自动运行式饮水设备。2引用标准
GB1182~1184
GB1804
GB5117
GB5171
GB9239
GB3216
GB/T13006
GB/T3214
GB/T12785
GB9651
GB2828
ZBK20002
JB/TQ367
JB/T6273.1
型式与基本参数
旋转电机基本技术要求
形状和位置公差
公差配合未注公差尺寸的极限偏差碳钢焊条
小功率电动机通用技术条件
刚性转子平衡品质许用不平衡的确定离心泵、混流泵、轴流泵和旋涡泵试验方法离心泵、混流泵、轴流泵汽蚀余量水泵流量的测定方法
潜水电泵试验方法
单相异步电动机试验方法
遥批检查计数抽样程序及抽样表(适用于连续批的检查)钢制焊接容器技术条件
小型潜水电泵技术条件
泵用铸铁件技术条件
农村小型饮水设备型式与基本参数饮水设备的型式与基本参数应符合JB/T6273.1的规定4技术要求
4.1一般要求
4.1.1饮水设备应符合本标准要求，并按经规定程序批准的图样及技术文件制造。4.1.2饮水设备在下列使用条件下应能连续正常运行：a.落没深度不小于1m;
b，配水泵为潜水泵时水温不高于20℃，配其他水泵时水温不高于50℃；c.水中含固体杂质的体积比不超过0.01%，粒度不大于0.2mm。4.1.3饮水设备在运行期间，电源电压和频率的变化应符合GB755的规定。机械电子工业部1992-06-10批准1993-07-01实施
JB/T6273.2—92
4.1.4压力罐的制造厂必须持有劳动部门发给的《压力容器制造许可证》方可生产。4.2材料要求
4.2.1制造饮水设备所用与水接触的材料不得对水质有污染。4.2.2饮水设备的主要零部件推荐采用性能不低于下表中规定的材料制造，若采用其他材料时，雷经过现场运转试验。
零件名称
密封环
4.3主要零部件制造要求
零件名称
射流泵体
医力罐
ZHMN58-2
或HT200
4.3.1零部件的形位公差应符合GB1182～1184的规定，一般径向跳动不低于8级精度，端面圆跳动不低于7级精度。
4.3.2零部件切削加工末注公差尺寸的极限偏差按GB1804的规定执行，一般孔用H14，轴用h14，长度用Js14.
4.3.3泵的铸件质量应符合JB/TQ367的规定。4.3.4压力罐的焊缝应均匀、无缺陷，表面平整、光滑，并符合JB741的规定.所用焊条性能应不低于GB5117中T42-2的规定
4.3.5用普通碳钢制造的螺栓、螺母等零件应进行镀锌或其他防锈处理。4.3.6叶轮应作静平衡试验，静平衡品质等级为GB9239中规定的G6.3级，静平衡允许的不平衡力矩应小于下式中的计算值：
式中：M—允许的不平衡力矩，N·m；G—叶轮的重量，kg;
g—重力加速度，m/g*(按9.81m/*计);e许用质量偏心矩，m。Www.bzxZ.net
当计算的叶轮允许不平衡力矩小于0.03R时，则按0.03R计算，其中R为叶轮的半径，单位为m。4.3.7泵壳、射流泵体、喉管、压力错等承受水压的零部件应进行1.5倍工作压力但不低于0.25MPa的水压试验.试验用常温清水，持续至少5min，不得有渗凝等现象。4.3.8机械密封应能承受住磨损及机冲击，其寿命应不低于4500h。在使用期间其泄溉量以24h计，不得大于2mL。
4.3.9压力继电器的压力调整范围：起动压力为0.1~0.12MPa，停机压力为0.18~0.21MPa;在起动、停机压力范围内压力，继电器应动作灵活、可靠。4.4电动机性能要求
4.4.1配套潜水电动机的电气性能应符合ZBK20002的规定，其他电动机的电气性能应符合GB5171的规定，
4.4.2配套电动机的绝缘等级为B级，当环境温度不超过40℃时，电动机的温升限值(电阻法)：对潜水电动机不超过25K，对其他电机不超过80K，4.5水泵性能要求
4.5.1水泵的性能参数应符合JB/T6273.1的规定。4.5.2水泵流量、扬程的偏差应符合GB3216中C级的规定。4.5.3水泵的汽蚀余量应符合GB/T13006的规定。2
JB/T6273.2---92
4.5.4水泵零部件止口定位的配合面应采取密封措施。4.6整机要求
4.6.1对白动运行式饮水设备应能承受0.2MPa的压力试验，历时3min而无渗滑现象，整机装配后，泵应转动均匀，无卡滞现象，叶轮的轴向审动量应符合设计要求。4.6.2
表面应涂无毒装饰漆，并应平整、光亮，无污损、碰伤及裂痕等。4.6.3
整机运行试验后应除尽内腔积水，4.6.4
饮水设备应配有过热或过电流保护装置。4.6.5
饮水设备的引出电缆长度应不小于5m，也可根据用户需要配带。4.6.6
饮水设备在规定的使用条件下，首次故障前平均工作时问不少于2500h。4.6.71
4.6.8饮水设备在不符合农村卫生饮水有关规定的水源中使用时，应配有过滤和消薪装置。4.7质量保证期
在用户按照使用维护说明书正确地存放和使用的情况下，制造厂应保证饮水设备在使用年内（但自制造厂起运起不超过二年)能良好的运行，如在此规定的时间内，确因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换零部件或整机。4.8成套供应范围
用户可根据需要订购下列成套供应范围内的全部或一部分，并应在订货单中说明：装配完整的饮水设备；
出水管、水嘴；
工作管和吸水管；
管路联接件；
电线及保护装暨；
必雷的易损件；
必要的安装与维修工具，
5试验方法
饮水设备的试验方法按GB3216.GB/T3214、GB/T12785和GB9651等标准的规定进行。6检验规则
6.1一般规定
6.1.1饮水设备必须经制造厂质量检验部门检验合格，并附有产品质量合格证方可出厂。6.1.2检验分出厂检验和型式检验。6.2出厂检验
6.2.1每套饮水设备必须经过出厂检验，检验的项目为：a.
外观及运转情况检查；
联接尺寸检查；
配套件完整性检查；
电动机绕组对机壳冷态绝缘电阻的测量；压力开关工作压力的测定；
整机耐压力试验。
6.3型式检验
凡退下列情况之一时，必须进行型式检验：a.
经签定定型后制造厂第一次生产时或转厂生产时：当设计、工艺或材料等方面有较大改变，足以引起产品的性能等变化时：b.
当出厂检验等检验结果和以往进行的检验结果发生较大的偏差时；c.
JB/T6273.2—92
d。批量生产的产品定期抽试，其抽试时间至少每年一次(可靠性试验3～5年抽做一次，每次至少抽3台试验)
8。产品长期停产后恢复生产时；f.国家质量监督机构提出进行型式检验的要求时。6.3.2型式检验的项目为：
出厂检验的全部项目；
电动机电流、功率的测定；
电动机转差的测定；
d:·电动机温升的测定；
水泵流量、吸程和扬程的测定；e.
流经饮水设备的水质的测定；
整机可靠性试验。
6.4用户有权按本标准对产品进行抽样检验，抽样方案和判定原则按GB2828的规定，细则由供雷双方商定。
7标志、包装和贮存
7.1标志
铭牌的材料及铭牌上的文字和数据的刻印方法，应保证其字迹在饮水设备整个使用期内不易密铭牌应固定在设备的明显部位上，并应包括如下内容：制造厂名称；
产品名称；
产品型号；
额定转速，r/min；
额定功率，W；
额定电压，V;
额定电流，A；
相数；
额定流量，m*/h;
吸程，m;
地面扬程，m;
频率,Hz;
整机重量，kg；
外形尺寸(长×宽×高),m;
出厂编号。
饮水设备壳体上应有接地螺钉和接地标志，其标志应在设备使用期内不易磨损。7.1.3
饮水设备的泵壳体或泵盖的明显部位应有转向标志。7.1.4
7.2包装
产品包装应保证在正常搬运过程中不致碳伤和损坏，可根据用户要求供需双方协定包装要求。产品包装箱外的文字和标记应清楚、整齐，内容如下：发货站及制造厂名称；
收货站及收货单位名称；
产品型号、名称及出厂缩号；
产品净重及连同包装箱的毛重，kg;d.
不允许倒置等标志；
f.包装箱尺寸(长×宽×商),m。JB/T6273.2—92
7.2.3产品包装箱内应附有下列技术资料，并封装在不透水的塑料袋内：a.装箱单；
b．产品合格证；
产品安装使用说明书。
7.3购存
7.3.1产品存放处应干燥通风，并防止锈蚀和损坏。产品在露天存放时应有防雨、防晒设施。7.3.2
附加说明：
本标准由中国农业机械化科学研究院提出并归口。本标准由中国农业机械化科学研究院排灌机械研究所负责起。本标准主要起草人许安祥、张庆范。中华人民共和
机械行业标准
农村小型饮水设备
技术条件
JB/T6273.2--92
机械电子工业部机械标准化研究所出版发行机械电子工业部机械标准化研究所印剧（北京8144信箱邮编100081）
不得翻印
版权专有
开本880×1230
1/16印张1/2
字数10,000
1993年6月第一版1993年6月第一次印刷编号0891
