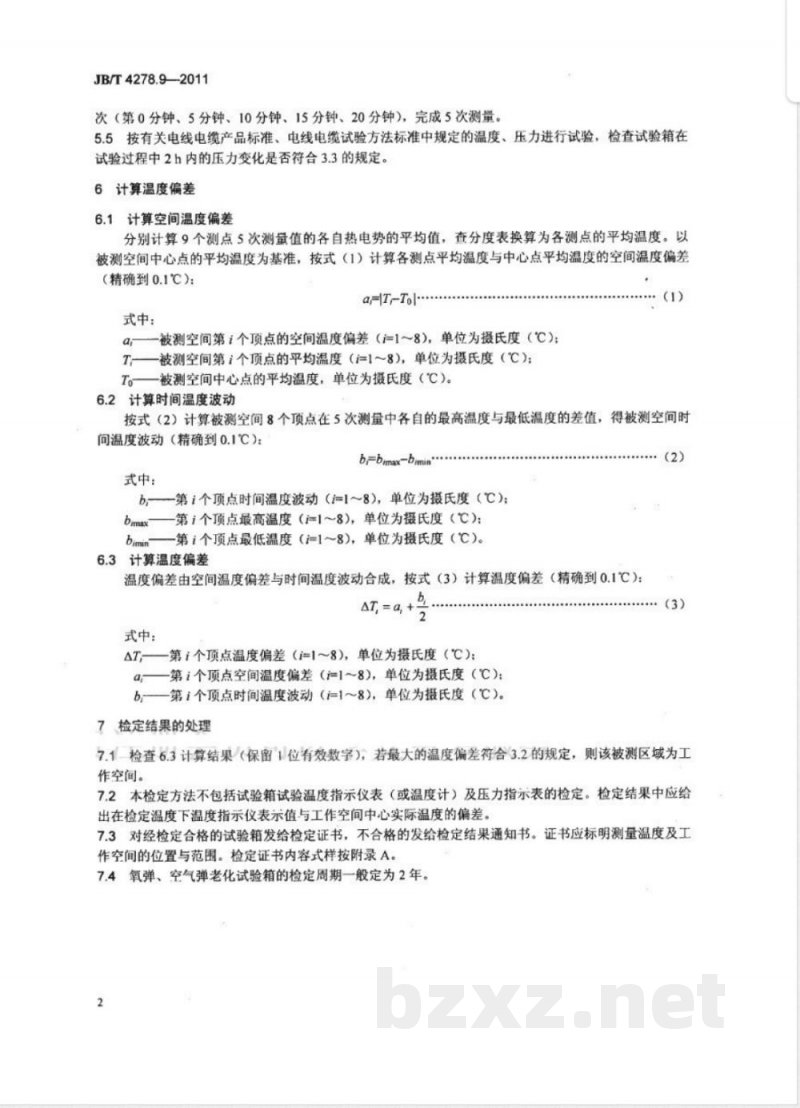

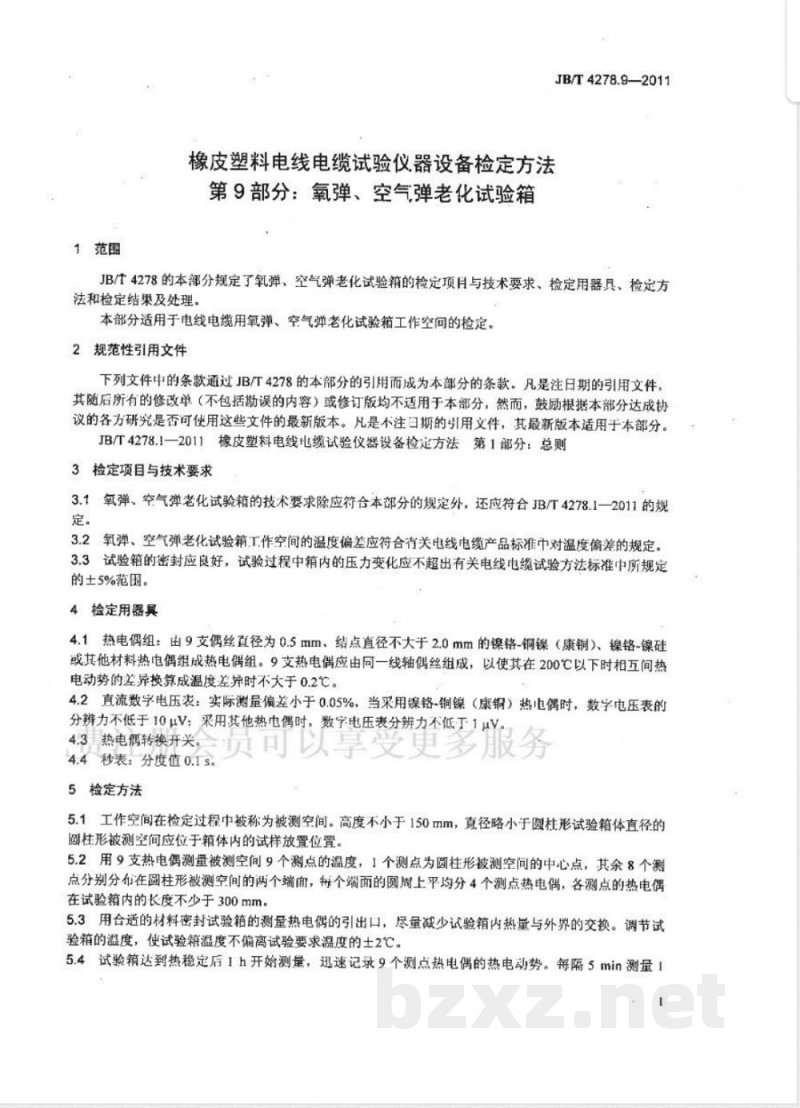

ICS29.060 K13 备案号：32042—2011 JB 中华人民共和国机械行业标准 JB/T4278.9—2011 代替JB/T4278.9—1993 橡皮塑料电线电缆试验仪器设备检定方法 第9部分：氧弹、空气弹老化试验箱 Verification procedure for test equipment of rubber plastic wire and cable Part 9: Oxygen bomb, air bomb aging test oven 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分，本部分为第9部分：氧弹、空气弹老化试验箱。 与1993版相比，主要变化包括：温度偏差要求由试验方法标准调整为电线电缆产品标准；箱内压力变化要求调整为±5%范围。 本部分的附录A为规范性附录。 1 范围 本部分规定了氧弹、空气弹老化试验箱的检定项目与技术要求、检定用器具、检定方法及检定结果处理。 本部分适用于电线电缆用氧弹、空气弹老化试验箱工作空间的检定。 2 规范性引用文件 JB/T4278.1—2011 橡皮塑料电线电缆试验仪器设备检定方法 第1部分：总则。 凡是不注日期的引用文件，其最新版本适用于本部分。 3 检定项目与技术要求 3.1 氧弹、空气弹老化试验箱技术要求除应符合JB/T4278.1—2011外，还应符合本部分规定。 3.2 工作空间温度偏差应符合电线电缆产品标准相关要求。 3.3 试验箱密封应良好，试验过程中箱内压力变化应不超过±5%。 4 检定用器具 4.1 热电偶组：由9支热电偶组成，偶丝直径0.5mm，结点直径不大于2.0mm，材料为镍铬-铜镍（康铜）、镍铬-镍硅或其他材料。同一线轴偶丝组成，在200℃以下相互间温度差不大于0.2℃。 4.2 直流数字电压表：测量误差小于0.05%。采用镍铬-铜镍热电偶时分辨力不低于10μV，采用其他热电偶时按规定配置。 4.3 热电偶转换开关。 4.4 秒表：分度值0.1s。 5 检定方法 5.1 被测空间定义 工作空间在检定过程中称为被测空间，其形状为高度不小于150mm、直径略小于试验箱体的圆柱形区域。 5.2 温度测量方法 在被测空间布置9个测点（中心点及周围均匀分布点），采用热电偶进行温度测量。 5.3 检定过程 在规定试验条件下进行测量，记录各测点温度数据，用于计算温度均匀性。 6 温度偏差计算 6.1 空间温度偏差计算 根据各测点温度差异计算空间温度偏差。 6.2 时间温度波动计算 测量同一测点随时间变化的温度波动。 6.3 综合温度偏差计算 综合空间与时间因素评定温度偏差结果。 7 检定结果处理 根据计算结果判定设备是否符合标准要求，并出具检定结论。
