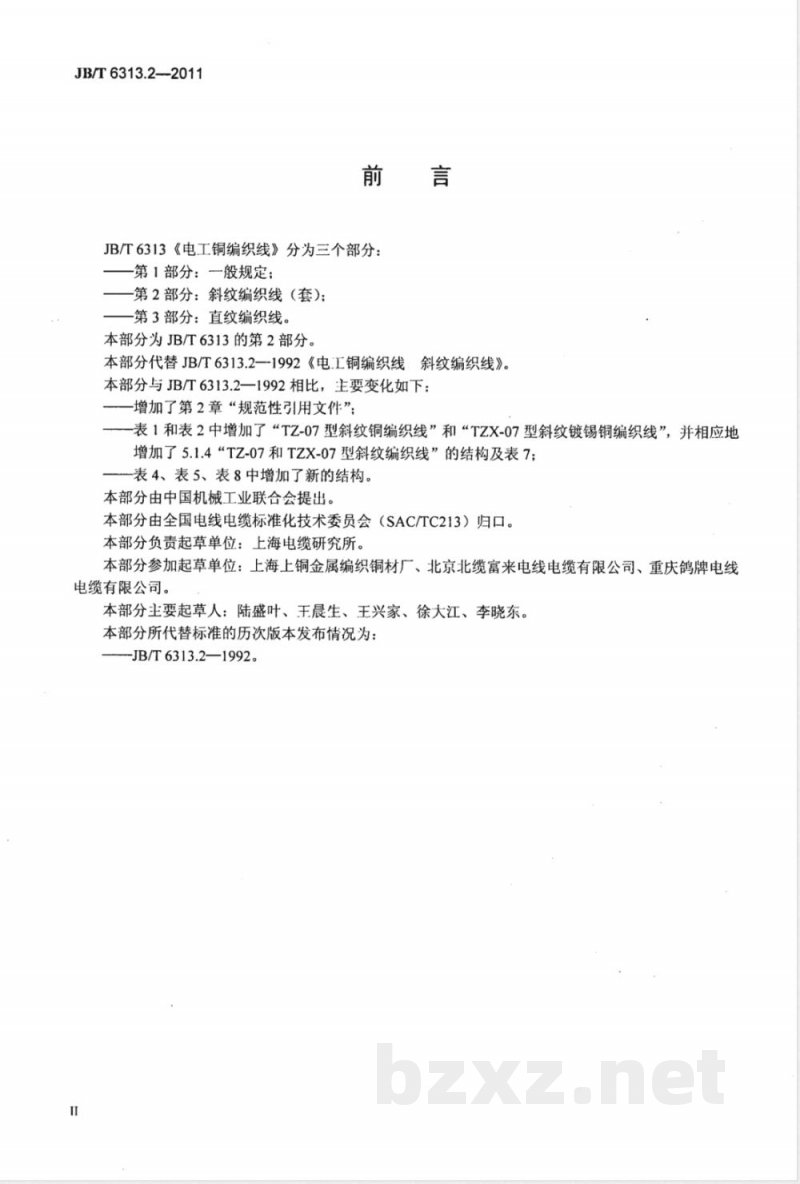

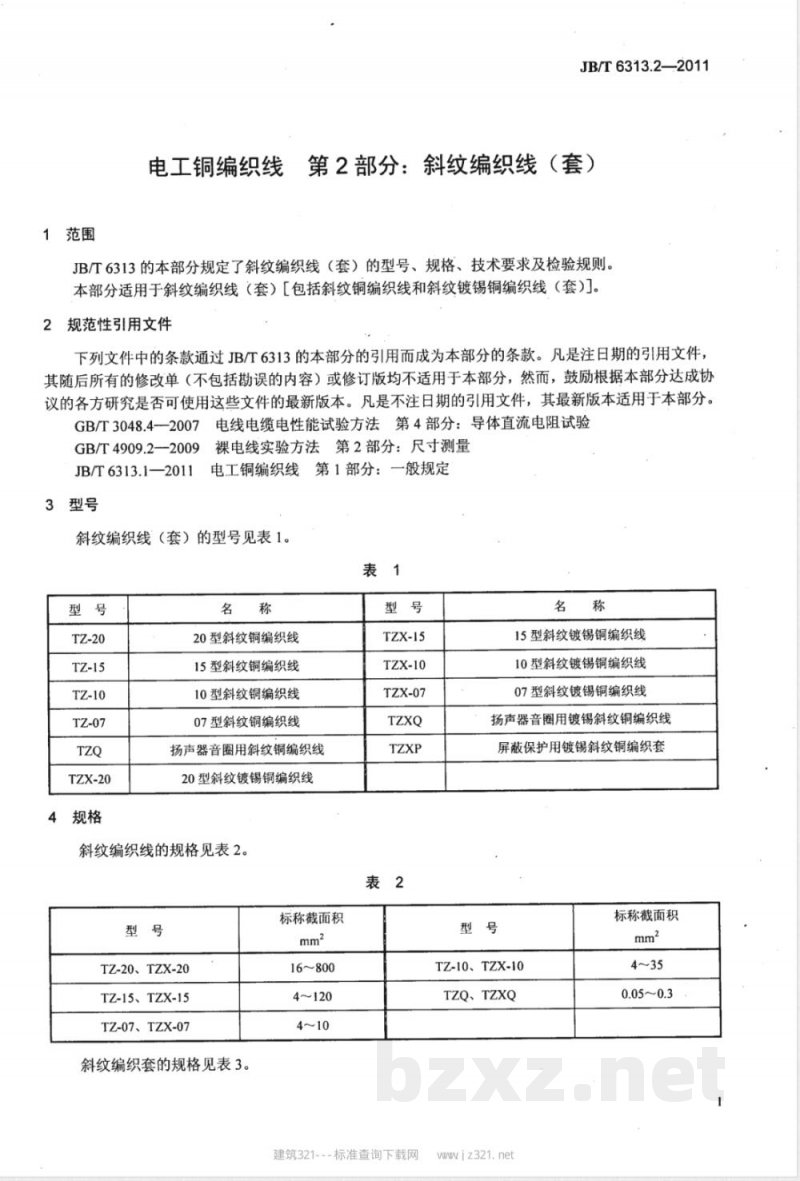

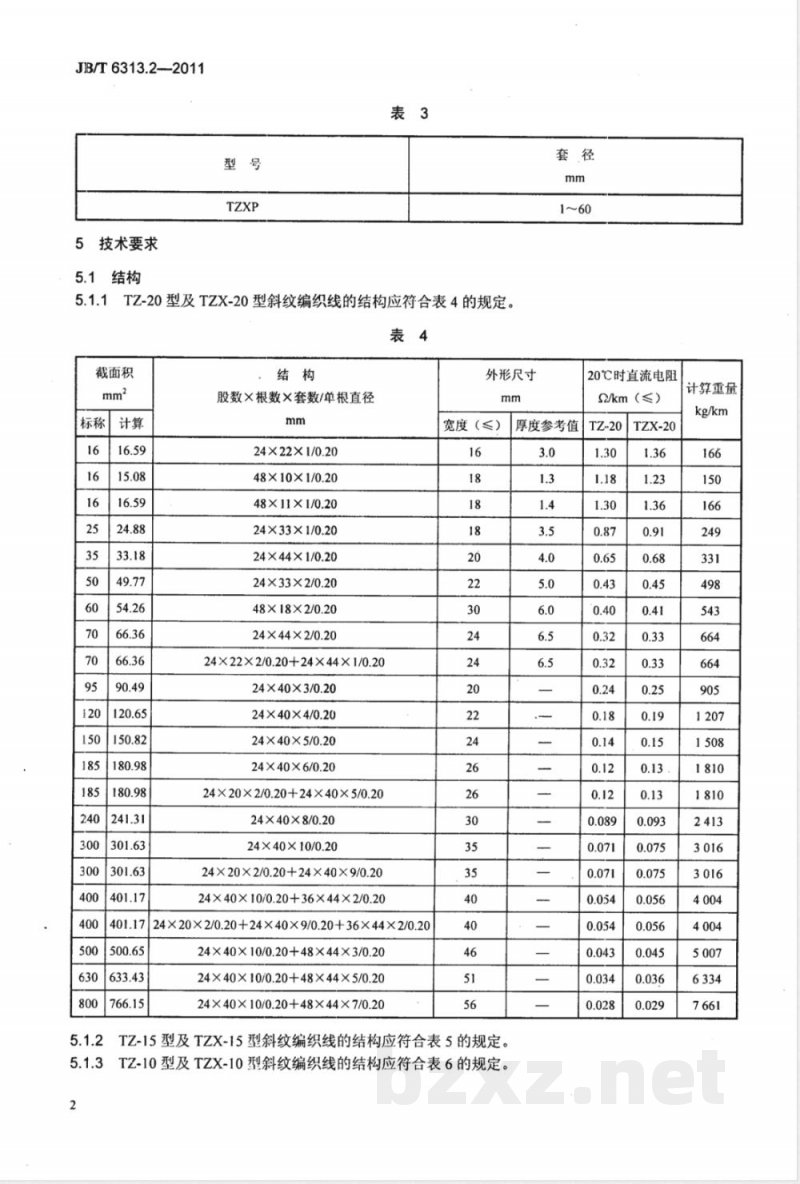

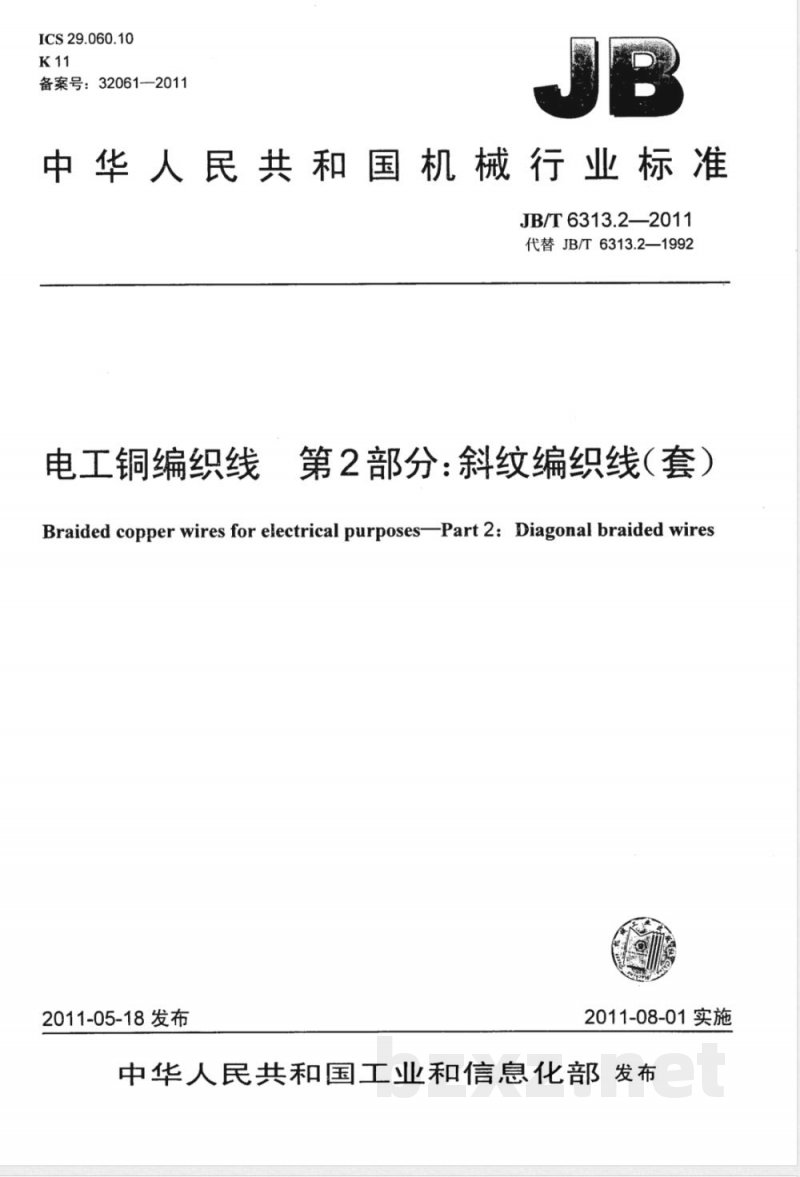

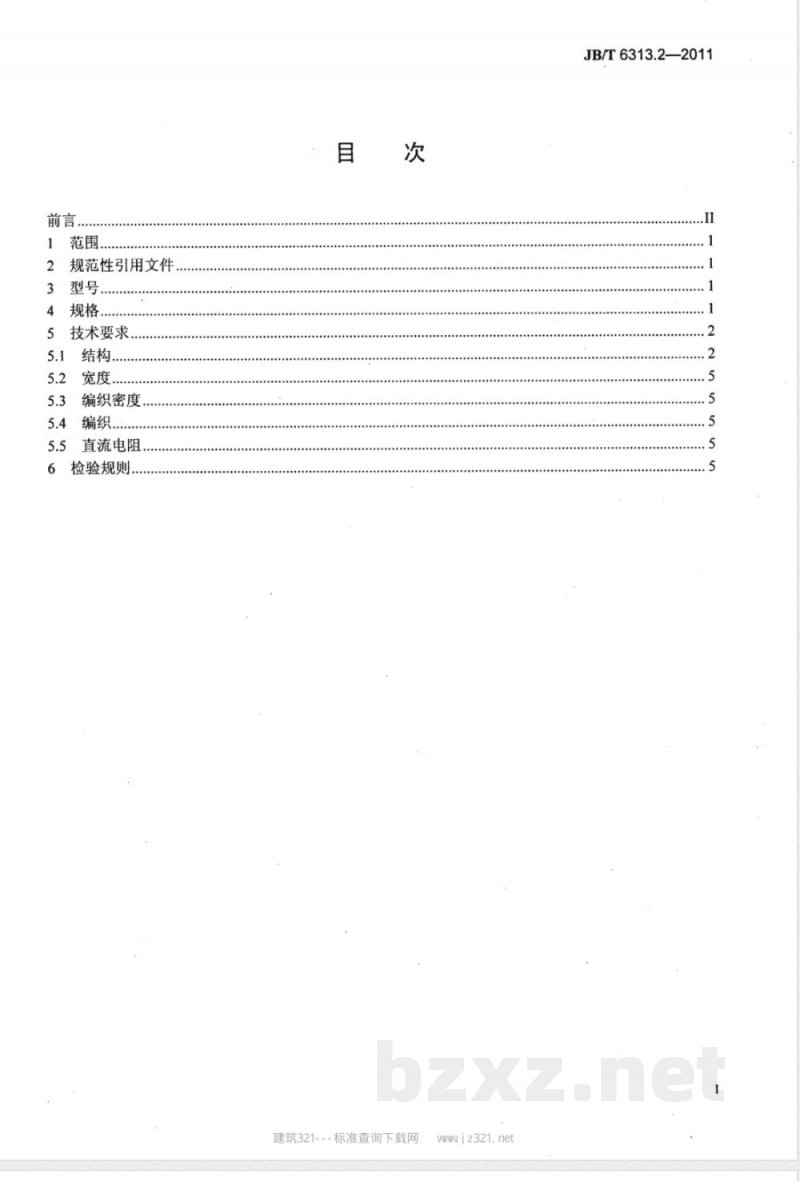

ICS 29.060.10 K11 备案号：32061—2011 中华人民共和国机械行业标准 JB/T 6313.2—2011 代替 JB/T 6313.2—1992 电工铜编织线 第2部分：斜纹编织线（套） Braided copper wires for electrical purposes — Part 2: Diagonal braided wires 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T 6313《电工铜编织线》分为三个部分： 第1部分：一般规定； 第2部分：斜纹编织线（套）； 第3部分：直纹编织线。 本部分为JB/T 6313的第2部分。 本部分代替JB/T 6313.2—1992《电工铜编织线 斜纹编织线》。 与1992版相比，主要变化如下：增加了第2章“规范性引用文件”；在表1和表2中增加了“TZ-07型斜纹铜编织线”和“TZX-07型斜纹镀锡铜编织线”，并增加了相应结构要求；表4、表5、表8中增加了新的结构内容。 本部分由中国机械工业联合会提出，由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 参加起草单位包括：上海上铜金属编织铜材厂、北京北缆富来电线电缆有限公司、重庆鸽牌电线电缆有限公司。 本部分主要起草人：陆盛叶、王晨生、王兴家、徐大江、李晓东。 1 范围 本部分规定了斜纹编织线（套）的型号、规格、技术要求及检验规则。 本部分适用于斜纹编织线（套），包括斜纹铜编织线和斜纹镀锡铜编织线（套）。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡注日期的引用文件，其随后所有修改单或修订版不适用于本部分；凡不注日期的引用文件，其最新版本适用于本部分。 GB/T 3048.4—2007 电线电缆电性能试验方法 第4部分：导体直流电阻试验 GB/T 4909.2—2009 裸电线试验方法 第2部分：尺寸测量 JB/T 6313.1—2011 电工铜编织线 第1部分：一般规定 3 型号 斜纹编织线（套）的型号见下： TZ-20、TZ-15、TZ-10、TZ-07、TZQ、TZX-20等。 型号名称说明： TZ-20：20型斜纹铜编织线 TZ-15：15型斜纹铜编织线 TZ-10：10型斜纹铜编织线 TZ-07：07型斜纹铜编织线 TZQ：扬声器音圈用斜纹铜编织线 TZX-20：20型斜纹镀锡铜编织线 4 规格 斜纹编织线规格按标称截面积划分： - TZ-20、TZX-20：16 mm²～800 mm² - TZ-15、TZX-15：4 mm²～120 mm² - TZ-07、TZX-07：4 mm²～10 mm² 斜纹编织套规格包括： - TZX-15：15型斜纹镀锡铜编织线 - TZX-10：10型斜纹镀锡铜编织线 - TZX-07：07型斜纹镀锡铜编织线 - TZXQ：扬声器音圈用镀锡斜纹铜编织线 - TZXP：屏蔽保护用镀锡斜纹铜编织套 部分规格范围： - TZ-10、TZX-10：4 mm²～35 mm² - TZQ、TZXQ：0.05 mm²～0.3 mm² 5 技术要求 5.1 结构 TZ-20型及TZX-20型斜纹编织线的结构应符合相关规定。 典型标称截面积包括：16、25、35、50、60、70、95、120、150、185、240、300、400、500、630、800 mm²等。 对应计算截面积值包括：16.59、15.08、24.88、33.18、49.77、54.26、66.36、90.49、120.65、150.82等。 5.2 宽度 编织线宽度应符合规定要求。 5.3 编织密度 编织密度应均匀，满足技术指标。 5.4 编织 编织应紧密、均匀，不得有明显缺陷。 5.5 直流电阻 导体直流电阻应符合相关标准要求。 6 检验规则 产品应按规定进行检验，包括尺寸、电性能及外观质量等项目。
